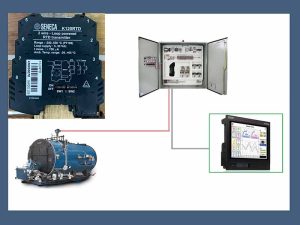

![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 9 Bộ biến đổi nhiệt độ pt100 k120rtd giá rẻ của seneca | Có sẵn](https://huphaco-pro.vn/wp-content/uploads/2023/09/bo-bien-doi-nhiet-do-pt100-k120rtd.jpg)
- Tại sao phải sử dụng bộ chuyển đổi tín hiệu nhiệt độ này của seneca ?
- Bộ converter pt100 4-20ma chuyển đổi được loại pt100 nào ?
- Bạn có thể hướng dẫn tôi cài đặt và đấu dây transmitter seneca k120rtd không ?
Vâng ở bài này; mình sẽ dành thời gian hỗ trợ các bạn mua hàng; anh em kỹ thuật tìm hiểu chi tiết về thiết bị chuyển đổi tín hiệu nhiệt độ này. Đồng thời; vấn đề cài đặt thiết bị cũng như đấu nối dây dợ anh em yên tâm; trong bài này thể hiện rõ ràng để mọi người cùng hiểu
K120RTD là gì
Theo khái niệm thì K120RTD là một bộ chuyển đổi tín hiệu nhiệt độ dành chuyên cho các đầu vào input rtd pt100. Theo tên tiếng anh chúng ta sẽ gọi là Convertitore Pt100 to 4-20ma; hoặc transmitter pt100 to 4-20ma. Tức là nó đóng vai trò biến đổi tín hiệu nhiệt năng thành tín hiệu điện năng thông qua dòng điện 4-20ma dưới dạng analog; từ đó đưa tín hiệu về cho plc đọc và điều khiển nhiệt độ
![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 10 Bộ chuyển đổi pt100 ra 4-20ma k120rtd là gì ? Giá k120rtd seneca](https://huphaco-pro.vn/wp-content/uploads/2023/09/k120rtd-la-gi.jpg)
Bản thân bộ chuyển đổi k120rtd nằm trong tốp một trong những thiết bị giá rẻ được hãng seneca thiết kế ra; chuyên chỉ để duy nhất một chức năng là biến đổi tín hiệu từ nhiệt độ pt100 sang dòng 4-20ma tương ứng
Ví dụ khách yêu cầu bộ biến đổi nhiệt độ 0-200 oC sang 4-20ma. Thì lúc này; chúng ta sẽ chọn seneca K120rtd
5 lý do tại sao dùng transmitter pt100 k120rtd
Không phải tự nhiên khách hàng họ sử dụng bộ chuyển đổi này đâu; đều có mục đích cả đấy anh em. Dưới đây là 5 lý do nhiều hệ thoóng nhà máy chọn sử dụng k120rtd:
Xét về tính nhất quán thì plc đa phần thiết kế dành để đọc 4-20ma. Cũng có card đọc nhiệt độ pt100 gắn vào plc để nhận trực tiếp tín hiệu nhiệt độ đấy. Nhưng so về tính phổ biến thì 4-20ma vẫn thông dụng; sản xuất đại trà. Trong khi; pt100 bản chất chỉ là một con sensor đo nhiệt độ tín hiệu ra điện trở thì làm sao con plc nó đọc được. Chính vì vậy; cần một bộ chuyển đổi đưa tín hiệu điện trở của pt100 ra 4-20ma
![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 11 5 lý do nên dùng transmitter k120rtd hãng seneca xuất xứ Ý](https://huphaco-pro.vn/wp-content/uploads/2023/09/transmitter-k120rtd-hang-seneca.jpg)
Về kích thước; bản thân transmitter k120rtd của italy nó cực kỳ mỏng anh em ạ. Điều này rất thuận lợi trong việc lắp đặt tại các tủ điện. Mà trong tủ điện đâu phải chỉ lắp cái này; họ lắp rất nhiều thiết bị khác nhau. Cho nên; việc cần kích thước các thiết bị nhỏ phù hợp để tạo không gian tiết kiệm là điều tất yếu
Để trả lời cho câu hỏi liệu bộ chuyển đổi nhiệt độ seneca giá có rẻ không ? Thật sự; bạn phải xem đang mua ở phân khúc thị trường nào. Nếu cần hàng châu âu như EU hoặc G7 mà yêu cầu chuẩn gắn din rail tủ điện; thì bản thân seneca k120rtd rẻ không cần bàn
95% các converter nhiệt độ ra 4-20ma này luôn có sẵn. Tại sao ? Là do các bạn đấy; sự phổ cập của các nhà máy đều hướng tới sử dụng thiết bị chuyển đổi này nên buộc chúng tôi phải luôn đặt hàng stock kho để hỗ trợ mọi người lúc cần
Cuối cùng là khách họ rất hài lòng về sự hỗ trợ cài đặt đấu nối; các vấn đề xung quanh liên quan đến k120rtd đều được phía công ty hỗ trợ rất ok
Cấu tạo bộ biến đổi nhiệt độ pt100 k120rtd
Bản thân thiết bị này được thiết kế một boar mạch rất nhỏ; phía trong mạch chứa điện trở, biến trở, tụ điện; sơ đồ chuyển đổi nhận tín hiệu nhiệt độ; và sơ đồ chuyển hoá đầu ra 4-20ma theo sự tuyến tính nhiệt độ đo được từ cảm biến pt100
Bên ngoài; được bọc một lớp nhựa chống bụi, chống ẩm với khả năng chịu nhiệt cũng rất tốt. Loại nhựa này tuy nhẹ nhưng có độ bền rất cao theo thời gian
![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 12 +1 Bộ chuyển đổi tín hiệu nhiệt độ k120rtd - Pt100 ra 4-20ma](https://huphaco-pro.vn/wp-content/uploads/2023/09/bo-chuyen-doi-tin-hieu-nhiet-do-k120rtd.jpg)
Theo thiết kế trên bộ biến đổi pt100 ra 4-20ma của k120rtd thì hãng sẽ in một lớp sơ đồ đấu nối cụ thể từng loại pt100 trên đó; mục đích để khách hàng có thể nhận biết được bộ converter seneca này dùng được cho loại pt100 nào; phương thức đấu dây có phù hợp yêu cầu sản xuất không
Hai bên hông bộ biến đổi nhiệt độ seneca được tích hợp 8 chân đấu nối. Bao gồm 4 chân input đầu vào dành cho các sensor nhiệt pt100; 2 chân đầu ra 4-20ma. 2 chân còn lại chỉ tạo ra để tạo sự hoàn mỹ cho thiết bị
Phía dưới thiết bị được kết cấu đế chân thích hợp cho gắn din rail tủ điện. Còn anh em nào muốn con transmitter pt100 ra 4-20ma gắn đầu củ hành thì chọn t120 của seneca
Thông số kỹ thuật bộ chuyển đổi tín hiệu seneca k120rtd
Hãng seneca chỉ thiết kế bộ converter này chỉ nhằm mục đích tập trung vào sự trung chuyển pt100 ra 4-20ma. Đây là sự tập trung cao độ cho một thiết bị đơn chức năng; vì vậy về một vài thông số kỹ thuật cũng trở nên đơn giản; hoàn toàn không mang tính chất phức tạp
- Nếu ứng dụng seneca k120rtd bạn có thể tuỳ chọn nguồn cấp cho thiết bị miễn nó nằm trong khoảng 5…..30 V loại dòng điện DC
- Về tính chất đầu vào input pt100 bản thân k120rtd cho phép pt100 2-3-4 dây, ni100
- Output sẽ ra dòng 4-20ma tương ứng với dải đo nhiệt độ pt100 cần chuyển đổi
![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 13 Thông số kỹ thuật bộ transmitter seneca k120rtd giá rẻ của ý](https://huphaco-pro.vn/wp-content/uploads/2023/09/seneca-k120rtd.jpg)
- Sự biến đổi nhiệt độ này liệu có tính chính xác cao không ? Vâng 0,1% sai số thôi nha anh em
- Chế độ cài đặt luôn trong tình trạng 2 phương thức:
- Cài đặt pt100 ra 4-20ma thông qua dip switch
- Cài đặt converter pt100 ra 4-20ma thông qua phần mềm
- Kích thước converter seneca k120rtd: (W x H x D) 6,2 x 93 x 102,5 mm
- Phạm vi nhiệt độ để bộ chuyển đổi seneca này hoạt động tốt nhất là -20..+65 °C
Đấu dây converter pt100 4-20ma k120rtd seneca
Bất kỳ một thiết bị nào cũng vậy; chúng ta phải có một bảng hướng dẫn đấu dây chi tiết rõ ràng để khách hàng người ta kiểm tra đấu nối một cách chính xác
Vì đâu phải lúc nào anh em nhờ hỗ trợ kỹ thuật đều được xử lý ngay bởi những nguyên nhân như đi đường; đang trò chuyện khách; đi khảo sát nhà máy….
Cho nên; những cái nào đơn giản mình sẽ chia sẻ cho anh em nào chưa rành về phương pháp đấu dây bằng bộ chuyển đổi nhiệt độ k120rtd với pt100

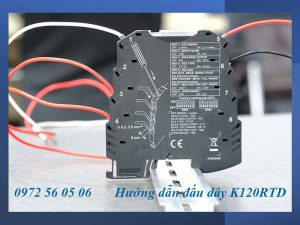

![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 14 Hướng dẫn sơ đồ đấu dây k120rtd của seneca xuất xứ italy](https://huphaco-pro.vn/wp-content/uploads/2023/09/dau-day-k120rtd-cua-seneca.jpg)
- Theo sơ đồ hình vẽ mình chia sẻ thì chân 1, 2, 3 ,4 lần lượt là các chân nhận tín hiệu input đầu vào từ cảm biến nhiệt độ pt100
- Chân 5 và 6 lần lượt là các chân output 4-20ma đầu ra
- Đối với Ni hay PT100 bất kỳ loại mấy dây đều được đấu nối theo 3 cách trên của bộ chuyển đổi
Tới đây cũng có anh em hỏi ?
Bộ chuyển đổi k120rtd đấu active, passive 4-20ma
Khách họ hỏi cũng đúng thôi. Vì có những plc cũ chỉ đấu nối được theo cách 4-20ma active mà không đấu được theo phương pháp 4-20ma passive

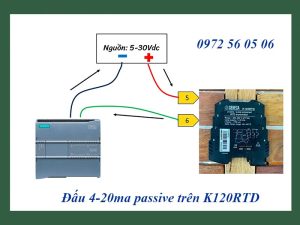

![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 15 Cách đấu dây bộ chuyển đổi pt100 k120rtd dòng 4-20ma passive](https://huphaco-pro.vn/wp-content/uploads/2023/09/bo-chuyen-doi-pt100-k120rtd-4-20ma-passive.jpg)
Đây ! Bữa cũng có bác sắp chốt đơn chuyển tiền những vẫn băn khoăn:
Bộ này có cấp nguồn nuôi riêng cho nó không anh. E thấy chỗ này power supply 5-30VDc ? Con PLC ở site thì cùi. nên e chưa biết sao nên chắc đấu active cho dễ anh ạ
Thực ra; bản chất thiết kế của k120rtd chuyên được ứng dụng cho những phương thức đấu nối kiểu passive. Có nghĩa là bạn chỉ cần 1 nguồn 24v, 1 plc và 1 bộ chuyển đổi nhiệt độ seneca này là có thể đấu vòng xen kẽ cho nhau ok
![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 16 Chia sẻ sơ đồ đấu dây pt100 ra 4-20ma active với plc trên k120rtd](https://huphaco-pro.vn/wp-content/uploads/2023/09/dau-day-pt100-ra-4-20ma-active-tren-k120rtd.jpg)
Còn về việc đấu plc trực tiếp hoàn toàn có thể. Đây bạn xem hình trên mình đã chia sẻ sẵn dây nào của chân k120rt đấu vào chân plc nào rất cụ thể
Vì vậy; anh em yên tâm; khi đấu nối kiểu active hay passive đối với kỹ thuật chúng ta đều có cách giải quyết cả
Cài đặt bộ chuyển đổi tín hiệu k120rtd
Có bạn hỏi:
Liệu chúng ta sử dụng phần mềm thì bộ chuyển đổi tín hiệu nhiệt độ này có trở nên chính xác hơn không ?
Vâng câu trả lời là độ chính xác của 2 cách cài như nhau
Lý do là vì sự phong phú của dải đo nhiệt độ quá rộng; nên về cài bằng gạt switch chỉ ứng dụng cho những phạm vi đo được nhà máy sử dụng rộng rãi
Ví dụ như chuyển đổi nhiệt độ dải đo 0-150 oc ra 4-20ma; 0-300 oc ra 4-20ma. Hay biến đổi pt100 từ 0-50 oc; 0-100 oc ra 4-20ma chẳng hạn. loại này quá phổ thông nên sẽ được phổ cập trong catalog k120rtd
Transmitter cho cảm biến nhiệt độ K120RTD bằng Switch
Cài đặt k120rtd bằng switch là một phương pháp linh động thích ứng cho cả nhà cung cấp lẫn người dùng. Nhờ vào phương pháp nay; mọi người chỉ cần datasheet của thiết bị là có thể tự mình cài đặt theo dải đo nhiệt độ theo yêu cầu sản xuất mong muốn
Cho nên; việc cài đặt dip switch của seneca k120rtd trở nên dễ dàng hơn. Mình sẽ chỉ ra 2 ví dụ nhỏ để anh em làm quen đễ dàng hơn đối với việc cài đặt thiết bị chuyển pt100 của seneca

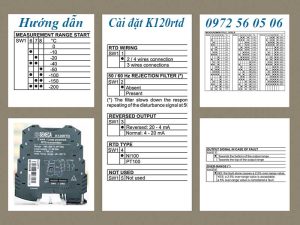

![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 17 Hướng dẫn cài đặt k120rtd seneca bằng phương pháp gạt switch](https://huphaco-pro.vn/wp-content/uploads/2023/09/cai-dat-k120rtd.jpg)
Ví dụ cài đặt bộ biến đổi nhiệt độ 0-350 oC ra 4-20ma, loại pt100 3 dây bằng K120rtd như sau:
Dựa vào bảng cài đặt switch mình gửi bên trên thì chúng ta xác định luôn: Con này khi cài dạng gạt trực tiếp thì nó chỉ có 2 switch thôi
Đối với sw1: 1 giữ nguyên, 2 gạt lên và 3 – 4 giữ nguyên; tiếp 6-7-8 giữ nguyên
Sw2: 1-3-4-6 gạt lên, 2 và 5 – 7 – 8 giữ nguyên
Module chuyển đổi PT100 sang 4-20mA K120RTD theo phần mềm
Thực ra; so với cài switch thì việc chúng ta sử dụng phương thức cài đặt k120rtd bằng phần mềm hãng seneca rất nhanh
Tuy nhiên; muốn cài đặt thiết bị chuyển đổi bằng phần mềm thì bản thân anh em phải có cáp usb để gắn trực tiếp với máy tính mới cài được
Cho nên thường trường hợp này; chỉ có những đơn vị có hệ thống sản xuất lớn và mua số lượng nhiều. Bên cạnh đó; dải đo phải mang tính chất đặc biệt không có trong phần gạt switch thì họ mới tiến hành mua cáp usb của seneca cài
![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 18 Giao diện cài đặt k120rtd trên màn hình máy tính khi mở phần mềm](https://huphaco-pro.vn/wp-content/uploads/2023/09/giao-dien-cai-dat-k120rtd.jpg)
Các bạn nào mà có usb seneca thì hãy liên hệ mình; mình sẽ hỗ trợ phần cài đặt k120rtd thông qua phần mềm bằng nghiệp vụ online
Hoặc anh em làm theo ví dụ này: Cái đặt bộ biến đổi nhiệt độ pt100 0-100 oC ra 4-20ma bằng model k120rtd trên phần mềm seneca
Đầu tiên; cắm EASY-USB seneca vào 1 đầu k120rtd và đầu còn lại cắm vào máy tính
Mở giao diện phần mềm lên và điền theo ảnh bên dưới rồi cứ thế bấm next. Cho đến cuối cùng bấm Send configuration to device là kết thúc quá trình cài
![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 19 Tìm trong giao diện thấy k120rtd thì nhấp vào rồi bấm star](https://huphaco-pro.vn/wp-content/uploads/2023/09/tim-trong-giao-dien-thay-120rtd.jpg)
Sau khi thành công vào dao diện phần mềm cài bộ này nó sẽ hiện ra màn hình cài đặt chế độ input
![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 20 Giao diện cài đặt input pt100 3 dây 0-100 oC bằng k120rtd seneca](https://huphaco-pro.vn/wp-content/uploads/2023/09/input-pt100-3-day-0-100-oc-bang-k120rtd.jpg)
Tại giao diện này:
- Chỗ sensor type nhấp mũi trên chọn pt100
- Wires: chọn 3
- Nhấp vào Change scale: Tại chỗ Begin Scale chọn 0 và chỗ End Scale chọn 100
- Rồi bấm Next
![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 21 Tiếp đó bấm next rồi save phần cài đặt pt100 qua phần mềm k120rtd](https://huphaco-pro.vn/wp-content/uploads/2023/09/save-phan-cai-dat-pt100-k120rtd.jpg)
Kiểm tra bộ chuyển đổi nhiệt độ k120rtd
Sau pha cài đặt k120rtd bằng phần mềm thì anh em cũng có thể dựa trên phần mềm để biết được nhiệt độ hiện tại đang đo là bao nhiêu. Nếu đấu vào bộ hiển thị nhiệt thì giá trị đầu ra hiển thị lên; có khác so với kết quả ở màn hình phần mềm hay không ?
Và dựa vào đó; chúng ta cũng biết được cảm biến nhiệt độ chạy ok hay đang bị hư hỏng
Cụ thể là ngay chỗ lúc mở giao diện ban đầu sau khi chúng đã đã cài đặt. Bấm vào Automatic search rồi tại dòng 3 bấm vào test thì lập tức giao diện mới sẽ hiện ra
![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 22 Phần mềm test transmitter k120rtd cài đặt đúng hay không](https://huphaco-pro.vn/wp-content/uploads/2023/09/phan-mem-test-k120rtd.jpg)
Tại giao diện này ta thấy:
- Measured value là phần hiển thị nhiệt độ thực tế cảm biến đang đo
- Output value là giá trị quy đổi ra dòng mA tương ứng và tỷ lệ % nhiệt độ nằm trong dải cài
Chống nhiễu cảm biến nhiệt độ bằng k120rtd ?
Có nhiều Anh Em thắc mắc:
Tại sao em gắn bộ chuyển đổi nhiệt độ pt100 120rtd rồi mà hệ thống vẫn nhảy số giật giật trên màn hình ấy anh nhỉ ?
Vâng đó là hiện tượng nhiễu do các nhân tố bên ngoài gây ra.
Ví dụ bình thường bạn đo tín hiệu chạy ok. Nhưng tự nhiên kích thêm 1 con động cơ hoạt động là nó nhảy; hoặc tín hiệu 4-20ma từ bộ chuyển đổi đi qua biến tần….
Ngoài ra; cũng có khá nhiều nguyên nhân gây nhiễu cho cảm biến nhiệt độ !
![Bộ biến đổi nhiệt độ pt100 ra 4-20ma,Transmitter rtd sang 4-20ma 23 Thiết bị chuyển đổi nhiệt độ k120rtd giá rẻ có lọc nhiễu không](https://huphaco-pro.vn/wp-content/uploads/2023/09/thiet-bi-chuyen-doi-nhiet-do-k120rtd.jpg)
Vậy bản chất k120rtd có chống nhiễu tín hiệu sensor nhiệt độ được hay không ?
Xin thưa; Bản chất k120rtd là mộ thiết bị chuyển đổi tín hiệu sensor nhiệt độ có giá rất rẻ. Do vậy việc tích hợp chế độ lọc nhiễu cho mạch hoàn toàn không có
Cho nên; đối với những trường hợp đảm bảo khử nhiễu hoàn toàn cho cảm biến nhiệt pt100 bạn có thể tham khảo thêm
Bộ khử nhiễu tín hiệu cảm biến nhiệt độ
