Một trong những bộ chuyển đổi tín hiệu giá rẻ của châu âu chính là Converter k109s. Đây phải nói là thiết bị chuyên ứng dụng cho các tín hiệu analog trong công nghiệp có thiết kế độc đáo; tinh vi với độ phân giải cực chuẩn; và điều này làm chúng ta liên tưởng đến độ tin cậy trong quá trình vận hành của loại transmitter analog này
Xét về thiết kế kỹ thuật thì bộ cách ly analog này được xem là loại converter chuyển đổi thiết kế cực mỏng dễ dàng lắp đặt tại mọi tủ điện mà không chiếm diện tích nhiều. Quan trọng anh em kỹ thuật nhà máy thích ứng dụng nó là thế vì trong tủ điện có rất nhiều thiết bị chuyển đổi mà bộ nào cũng thiết kế to thì lấy đâu ra chỗ lắp đặt cho đủ
Bên cạnh đó; isolation k109s của seneca nó cũng là một bộ đa năng về cách phương diện chuyển đổi tín hiệu dòng sang áp; hay áp sang dòng; áp sang áp đều được cả. Mà hay cái anh em có thể cài đặt hoán đổi cách chức năng trên tuỳ thích trên bản thân k109 mà không cần bất cứ vật dụng gì
Vậy ! K109S là gì ? Nguồn gốc xuất xứ converter isolation k109s có đáng để chúng ta quan tâm đến nó ? Phương thức cài đặt cho thiết bị này như thế nào ; và quan trọng là vấn đề đấu nối có làm anh em nhà máy khó chịu không ? …..Mời anh em cùng tham khảo !
Bộ cách ly analog 4-20ma K109s là gì
K109s chính là một bộ chuyển đổi tín hiệu analog tiếng anh gọi là converter analog. Chúng được thiết kế ra là để tạo nên sự hoán đổi thân thiết giữa các loại dòng áp analog thông dụng trong công nghiệp mà chỉ có anh em kỹ thuật nhà máy mới hiểu rõ loại thuật ngữ trên
Ta có thể hiểu đây là một con transmitter trung gian được thiết kế nằm giữa đường đi tín hiệu của thiết bị đo và các bộ lập trình. Chúng sinh ra nhằm mục đích tác động sự khuếch đại analog; cách ly lọc tất cả các tín hiệu nhiễu do các sóng hài hay từ trường gây ra. Mục đích chính là ổn định các tín hiệu giúp tăng độ tin cậy trong quá trình giám sát tại nhà máy
Cũng có nhiều anh em kỹ thuật thắc mắc như này:
- Mình mới lấy bộ isolation K109S của bên bạn. Giờ ko tài nào nối dây vào bộ được
- Xem hướng dẫn thì thấy nói dùng tua vít nhỏ chọc vào lỗ vuông là có thể đưa dây vào lỗ tròn
- Mà chọc hoài vào lỗ vuông ko thấy lỗ tròn nó mở miệng ra để đưa dây vào
- Thiết kế nhỏ gọn thành ra lại khó dùng quá … :))))
=> Sau gọi video call bạn ấy hướng dẫn là phải nhấn đúng chỗ và vừa nhấn vừa kéo gạt đi thì mới được
Làm được 1 cổng rồi thì những cổng còn lại lại đơn giản
Lần đầu đụng vào con này nên chưa có kinh nghiệm !
Đấy ! Về việc đấu nối dây cho bộ cách ly k109s nó thực chất rất dễ; do chúng ta mới tiếp xúc lần đầu cảm thấy nó khói thôi chứ theo thiết kế của bên nhà máy seneca thì bản thân mình nghĩ đây là sự sáng tạo giúp nối dây nhanh gọn
Một số trường hợp thường dùng k109s trong việc cách ly áp 10v, cách ly áp 5v hay cách ly dòng 0-20ma; 4-20ma….. Thiết bị sẽ đóng vai trò như một modun trung gian giữa cảm biến và plc hay giữa plc và biến tần, giữa đồng hồ lưu lượng flow metter với plc…..
Converter K109s có phải xuất xứ seneca – italy
100% các bộ chuyển đổi tín hiệu k109s được sản xuất hoàn toàn bên nhà máy seneca của nước ý ( Italy ) và chúng được phân phối tại khắp mọi hệ thống sản xuất ở việt nam. Mà đại diện phân phối là công ty huphaco ( hưng phát )
Do thiết kế mỏng không ảnh hưởng đến việc nhập kho; đồng thời loại isolation cách ly tín hiệu này giá rất rẻ nên chúng tôi luôn dự trữ hàng có sẵn số lượng lớn để hỗ trợ khác hàng trong các mô hình chuyển đổi tín hiệu áp sang dòng lúc cấp thiết
Đặc biệt riêng về dòng seneca k109s luôn được nhà máy hỗ trợ cấp đầy đủ các giấy tờ co bản thương mại loại bản chính; CQ chứng nhận chất lượng nhà máy để xác nhận chính xác với anh em nhà máy rằng đúng thật k109s được sản xuất tại nước ý

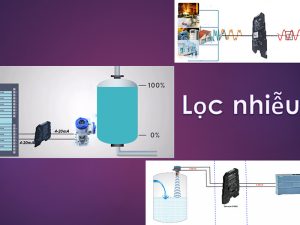

Ứng dụng bộ chống nhiễu k109s
Một trong những ứng dụng nổi bật của seneca k109s đấy chính là tính năng giá rẻ trong việc đóng vai trò như một con isolation khử nhiễu trong các môi trường lượng nhiễu do sóng hài phá không cao
Và chính vì tính năng này nên k109s nó mới có chức năng chuyển đổi tương tự các tín hiệu analog. Điều này có nghĩa là input đầu vào và đầu ra giống nhau nhưng được lọc sóng hài nhiễu
Ví dụ: Chuyển đổi tín hiệu 0-20ma ra 0-10v, 4-20ma ra 0-10v, 4-20ma ra 0-5v, 0-10v sang 0-20ma, 0-10v sang 0-10v với tất cả các dòng điện áp analog dạng DC…..
Nhiều khách rất thắc mắc chỗ này. Giả sử một trong những nghi vấn điển hình:
Anh cần tín hiệu 4-20ma ra 4-20ma nhưng trong catalog nó ghi 0-20ma có sợ bị trôi mức dưới 4mA >> báo lỗi khi đưa về PLC không em
Mục đích anh dùng k109s là để cách ly với biến tần – PLC nên chỉ cần dùng 1 in 1 out cho rẻ và an toàn (biến tần trung thế )
Anh ngại từ PLC của mình giao tiếp với biến tần, có cách ly thì an toàn cho cả 2 bên, chứ biến tần trung thế của họ đắt tiền, làm mà bị đổ vấy là mệt. Cách ly độc lập vừa đã nhiễu, lại vừa tránh rủi do
A phải dùng 2 loại, vì loại 2 đầu ra A hiển thị tại local và kéo về plc. Loai còn lại là chỉ giao tiếp 4..20mA với 2 biến tần: setpoint và giám sát tần số 4..20mA trả về
=> Thật sự thì đây là tính đa năng của converter chống nhiễu k109s thôi anh em ạ. Này mình có thể cài đặt được chuyển đổi tương tự input 4-20ma sang 4-20ma; input -420ma sang 00-20ma hoặc input 0-10v ra 4-20ma…. đều được cả

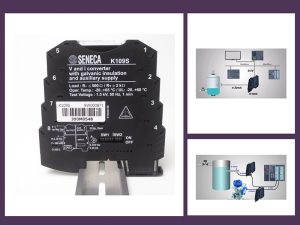

Cấu tạo bộ chuyển đổi dòng sang áp k109s

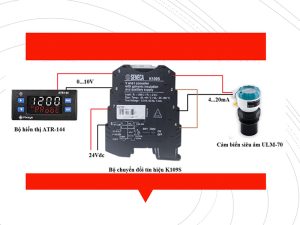

Tại sao khẳng định k109s là một loại converter chuyển đổi dòng sang áp ?
Một mình chứng khá thông dụng đó là bản thân một số hệ thống sản xuất plc nó chỉ đọc được tín hiệu 0-10v. Cho nên mấy con cảm biến áp suất gắn theo máy output 0-5v hoặc 0-10v
Trong khi đó; anh em việt nam lại chuyên chạy theo các dòng áp suất ra 4-20ma. Thế nên bắt buộc phải chuyển đổi dòng 4-20ma từ áp lực đo được thành điện áp 0-10v tương ứng thì mới lập trình giải mã tỏng plc được
Chính vì vậy bộ chuyển đổi dòng 4-20ma sang áp 0-10v hoặc 0-5v bằng cách ứng dụng k109s của seneca là điều hợp lý mà giá lại rẻ
Về thiết kế mỏng thì chỉ có dòng converter này gần như đạt đỉnh về tính nhỏ gọn; đối với các thông số kỹ thuật k109s cũng đơn giản vì bản chất của nó chỉ là cách ly tín hiệu; hoặc chuyển đổi tín hiệu tương tự 4-20ma, 0-10v ra đúng bản chất ban đầu nhằm khuếch đại tạo điều kiện cho thông tin dữ liệu trên các dây truyền tín hiệu được xa hơn mà thôi
- Cấu tạo bộ chuyển đổi k109s bao gồm boar mạch thể hiện sơ đồ mạch điện và các linh kiện chuyển đổi kết cấu bên trong như điện trở, tụ điện……
- Bảo vệ boar mạch là một lớp nhựa cứng màu đen; phía 2 bên hông eo bộ này được thiết kế mỗi bên 4 lỗ dùng để đấu nối dây cấp nguồn; tín hiệu đầu ra và đầu ra của analog
- Phía dưới chân thiết bị được thiết kế vừa vặn để gễ dàng gắn vào các thanh din rail tủ điện
Thông số kỹ thuật card module Seneca K109S
Card analog k109s với sự thiết kế đơn giản; cấu hình cài đặt không quá phức tạp cho nên về chi tiết kỹ thuật chúng ta chỉ quan tâm các tư thế input đầu vào; output đầu ra là chủ yếu để biết nó có khả năng chuyển đổi được theo yêu cầu sản xuất của nhà máy hay không
- Nguồn cấp 24Vdc được cấp vào 2 chân số 7 và 8
- Chức năng chuyển đổi tín hiệu tương tự 4-20ma, 0-10v, 0-5v, 0-20ma, 0-1v, 0-5v
- Output analog 4-20ma, 0-10v, 0-5v, 0-20ma, 0-1v, 0-5v
Khích thước card chuyển đổi này khá mỏng (W x H x D ) tương ứng 6,2 x 93 x 102,5 mm. Mặc dù vậy chúng vẫn được thiết kế ip chống bụi ip20 và chịu được phạm vi nhiệt độ khi gắn tại các tủ điện tầm -20….65 oC
Về chế độ cài đặt k109 seneca thông qua cách gạt các cần gạt được thiết kế ngay trên bộ này. Và đây cũng là điểm thuận lợi mà hãng seneca tạo điều kiện cho anh em dễ dàng hiệu chỉnh sự tương phản giữa các analog đầu vào; và analog đầu ra một cách hợp lý theo yêu cầu bài toán sản xuất

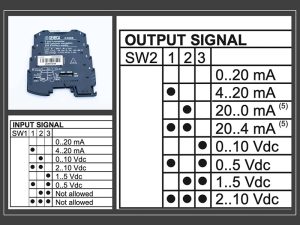

Cài đặt modun cách ly áp 10v dòng 4-20ma K109S
Đấy nói ở trên thì dễ vậy nhưng khi cài đặt modun k109s của seneca có dễ dàng không anh em cùng tham khảo một số ví dụ thực tế mà chúng tôi đã áp dụng trực tiếp tại các nhà máy sản xuất
Ví dụ như khuếch đại tín hiệu cảm biến áp suất 4-20ma cho đầu ra tương tự 4-20ma ta cài đặt k109 của seneca như sau:
Trở lại vấn đề thiết kế thì trên thiết bị cách ly khuếch đại này nó có 2 dải thanh Swich ký hiệu SW1 và SW2
Tại SW1 ta chọn gạt thanh gạt số 1 lên, thanh 2-3 gạt xuống; tại SW2 cũng thế là xong việc chuyển đổi tín hiệu tương tự 4-290ma từ con sensor áp suất ra dòng 4-20ma tương ứng được khuếch đại lọc nhiễu
Hoặc giải pháp dùng k109s cách ly áp 0-10. Điều này có nghĩa là sự cách ly Isolator đầu vào và ra đều là 0-10v cả. Nói chung là dòng áp khi vào và output ra đều không thay đổi thì ta cài bằng cách gạt sw1 gạt số 2 lên 1-3 xuống; sw2 gạt 3 lên 1-2 xuống
Hoặc 1 ví dụ con cảm biến khách hàng đang sử dụng là con analog dòng ra 4-20ma nhưng ngộ cái là plc chỉ có card modun đọc được loại áp analog 0-10v thì chúng ta cài k109s bằng cách nào đây ?
SW1 gạt luôn 1 lên, 2 và 3 xuống. Trong khi cài sw2 gạt 3 lên 2 thanh còn lại xuống là xong
Còn có những trường hợp như thế này họ cần chuyển đổi áp 0-10v ra 10-0v để giám sát cảm biến nhiệt độ loại đầu ra 0-10v thì ta làm sao ?
Để chuyển đổi ta cho input 0-10v vào k109s gạt sw1 2 lên, 1-3-6 xuống. Và cho output 10…0v thì gạt sw2 gạt 3 lên là được
Đấy là những phương thức cài đặt căn bản giữa dòng và áp với chức năng trung chuyển tương tự để tương thích với các đầu đọc hiện nay; đồng thời đảm bảo tính năng lọc nhiễu do sóng hài gây ra nhằm tăng độ chính xác; khuếch đại tín hiệu đi xa của dòng converter k109s
Vậy cách đấu nối k109s như thế nào anh em cùng tham khảo nhé !
Hướng dẫn đấu dây Isolate transmitter k109s
ĐIểm đặc biệt của dòng seneca k109 đấy chính là nó không cần phân biệt cảm biến nguồn sử dụng riêng hay nguồn nuôi trên cùng một tín hiệu 4-20ma. Mà nó sẽ phân biệt các loại cảm biến đó và cho ra một phương án đấu nối đi dây khác nhau
Và đây cũng đã giải đáp các thắc mắc của nhiều anh em tỏng việc thực hiện sơ đồ đấu dây cho bộ k109s với sensor có nguồn nuôi riêng hoặc nguồn nuôi cùng tín hiệu 4..20mA
Nagy cả việc k109s có đảm nhận là một bộ chống nhiễu đưa về bộ điều khiển máy phát điện dùng trong các hệ thống điện áp đi chăng nữa thì việc đấu nối vẫn hoàn toàn không thay đổi. Vì mục đích chính của người dùng là muốn ổn định tín hiệu dòng hoặc áp để cho ra kết quả cuối cùng chuẩn xác nhất
Môi thiết bị converter k109 của seneca đều được thiết kế chi tiết sơ đồ đấu nối rõ ràng để người dùng có thể nhìn thấy và tạo mạch cho nó hoạt động tốt hơn
Trên sơ đồ ta thấy chân 7 và 8 là 2 chân dùng để cấp nguồn nuôi cho thiết bị với nguồn chấp nhận được nằm trong phạm vi 19,2..30 Vdc
Với tính năng input dòng hoặc áp cái nào cũng được vào chân số 3 và 4
Còn chân 5 với 6 là chân output dòng áp tương ứng của k109s
Riêng đối với chân số 1 và 2 thì dành cho các trường hợp cảm biến hay thiết bị output analog cần nguồn cấp riêng
