Biến dòng 50a ra 4-20ma xuất xứ Hãng Seneca – Model T201DCH50-LP luôn có độ chính xác cao – Mức giá lại rẻ và có sẵn
Phần tóm tắt thu gọn
Đối với biến dòng 50A chúng ta có 2 loại biến dòng:
- Biến dòng sơ cấp
- Biến dòng 4-20ma
Mục đích chung của 2 loại biến dòng này đều cho kết quả giám sát dòng điện và điều khiển chúng hoạt động vận hành một cách hợp lý
Đối với biến dòng sơ cấp chúng ta hiểu là loại điện dòng 50A/5A; còn biến dòng 4-20ma là biến dòng analog trực tiếp ra dòng điện chuẩn đưa về PLC
Vậy để biết được mục đích chung của 2 loại biến dòng này được hình thành bằng cách nào. Chúng ta sẽ tìm hiểu chi tiết về biến dòng 50a ra 4-20ma và biến dòng 50a/5a thông qua phần chia sẻ bên dưới
Biến dòng 50a ra 4-20ma T201DCH50-LP là gì

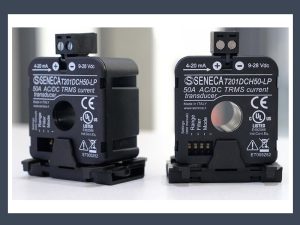

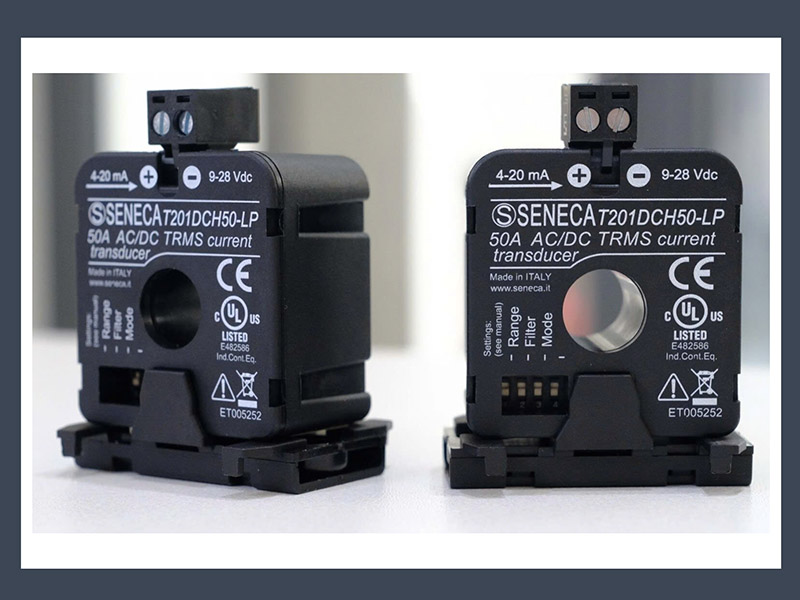

T201DCH50-LP là một loại biến dòng tín hiệu ra analog được Hãng Seneca sản xuất là phân phối trên toàn thế dưới; loại biến dòng này có thể dùng cho các dòng 20a, 25a, 30a, 40a và 50a bao gồm các loại dòng điện AC hoặc DC đều ứng dụng được
Biến dòng 50a ra 4-20ma là tên một loại biến dòng analog dùng chung cho nhiều hãng khác nhau. Loại biến dòng này cũng có chức năng chuyển hoá dòng điện 50a ac hoặc 50a dc ngõ ra 4-20ma
Cho nên theo khái niệm thì biến dòng 50a ra 4-20ma t201dch50-lp là một loại ct đo dòng điện của hãng Seneca có xuất xứ Italy chuyên dùng chuyển đổi các dòng điện 50a ra 4-20ma
Khái niệm biến dòng 50A/5A
Biến dòng 50a/5a là loại biến dòng sơ cấp sử dụng để chuyển đổi dòng điện 50a tương ứng đầu ra dòng điện 0-5a ac; có nghĩa là sự biến đổi từ dòng điện cao sang dòng điện thấp dạng thứ cấp

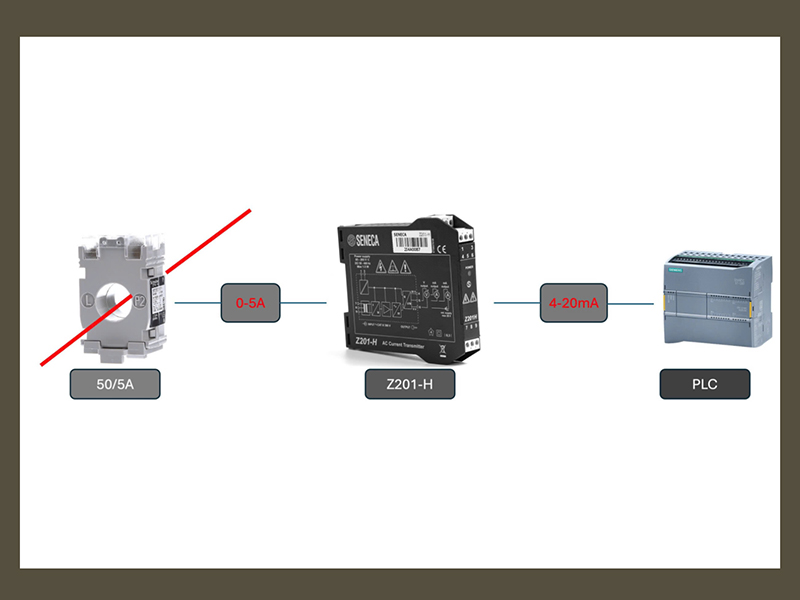

Nếu chỉ ra 0-5a ac mà bạn muốn theo dõi ngay thì kết hợp đấu nối với đồng hồ đo dòng dạng cơ để đọc 0-5a. Tuy nhiên; để muốn ra 4-20ma thì chúng ta phải sử dụng thêm một bộ chuyển đổi trung gian để biến đổi 0-5a ac sang 4-20ma thì lúc này các bộ lập trình plc mới đọc được

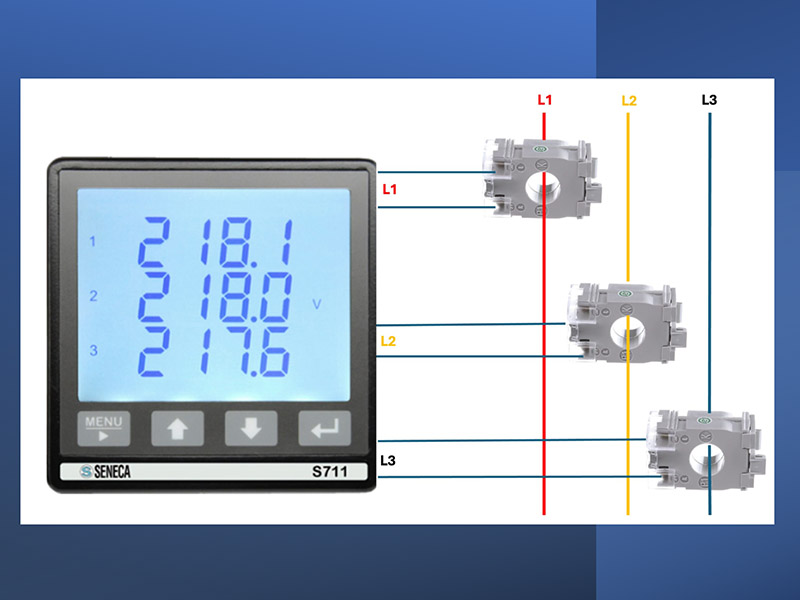

Ngoài ra; người ta có thể vận dùng biến dòng 50a/5a để đọc trực tiếp dòng điện thông qua các loại đồng hồ đo điện năng thông dụng mà không cần phải sử dụng phương pháp chuyển đổi dòng 0-5a ac sang 4-20ma

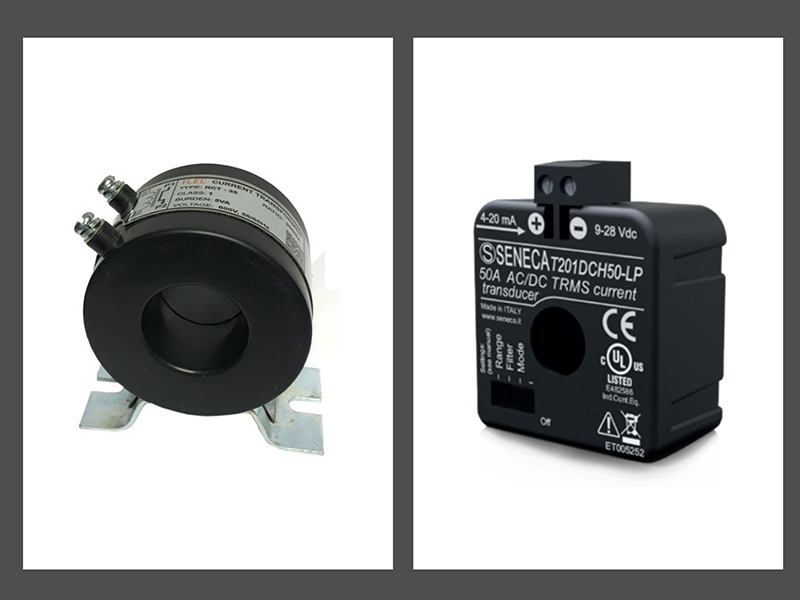

Sự khác biệt giữa transducer T201DCH50-LP và biến dòng 50A/5A
Mục đích chung được tín hiệu về PLC để giám sát. Trong khi PLC chỉ đọc được tín hiệu 4-20ma cho nên giữa 2 loại biên dòng trên luôn có một sự khác biệt rất lớn về ưu cũng như nhược điểm
Đối với biến dòng t201dch50-lp

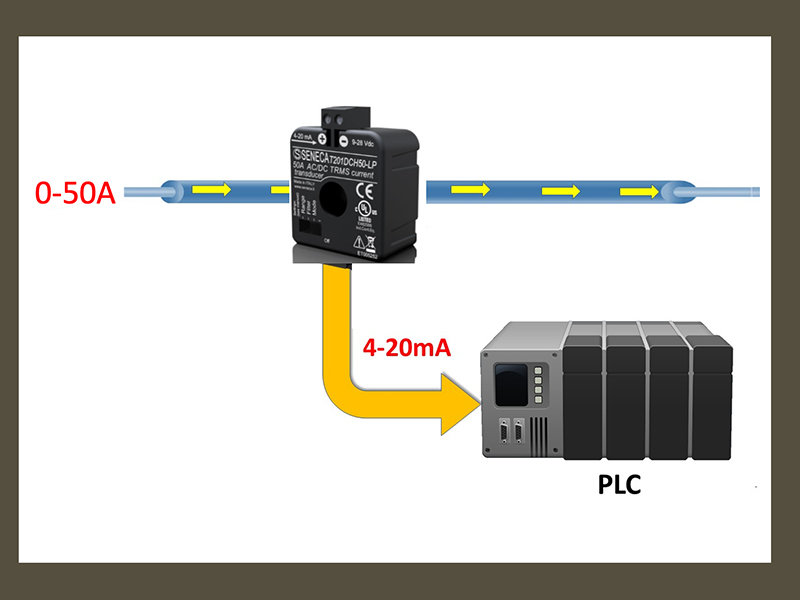

- Bạn có thể cho ra trực tiếp dòng 0-50a ra 4-20ma một cách trực tiếp nhanh chóng
- Tính chính xác cao; thiết kế nhỏ gọn dễ dàng gắn trên các Din rail tủ điện
- Là một loại biến dòng cho ra tín hiệu 4-20ma giá rẻ
Còn biến dòng 50A/5A
- Muốn ra tín hiệu 4-20ma thì cần thêm một bộ chuyển đổi. Điều này sẽ tạo nên một công đoạn không cần thiết
- Chính vì thêm bộ chuyển đổi trung gian nên dẫn đến tăng chi phí giá thành cao
- Độ chính xác hoàn toàn không co bằng việc sử dụng trực tiếp ct dòng cho ra thẳng 4-20ma
Giá ct dòng điện 0-50a ra 4-20ma T201DCH50-LP
Vì là loại ct dòng cho ra trực tiếp 4-20ma nên biến dòng t201dch50-lp có giá rất rẻ dưới 2.000.000 trên thị trường hiện nay. Mức giá có thể dao động tuỳ thuộc vào người sử dụng là khác hàng mua lẻ hay khách hàng dùng cho dự án số lượng nhiều
Mặc dù loại biến dòng 50a ra 4-20ma này sử dụng công nghệ Hall Effect kết hợp TRMS (True RMS) để tối ưu hoá trong việc giám sát điều khiển dòng điện một cách hợp lý; kết hợp tính năng sử dụng nguồn loop 4-20ma nên chúng ta không phải mất chi phí cho bộ nguồn riêng.
Nên mức giá vô cùng rẻ so với các loại biến dòng 50a 4-20ma của các hãng Châu Âu trên thị trường
Bạn có thể tham khảo giá của biến dòng này trên Web Hãng Seneca hoặc liên hệ trực tiếp Zalo để Công Ty chúng tôi hỗ trợ báo giá trực tiếp nhanh chóng
Quan trọng là loại transducer t201dch50-lp luôn có sẵn đối với người mua lẻ; đặt hàng nhanh chóng thời gian 1-2 tuần đối với dự án mua số lượng lớn
Lắp đặt và cài đặt biến dòng seneca T201DCH50-LP
Thực ra thì việc lắp đặt cũng như cài đặt biến dòng seneca t201dch50-lp rất đơn giản và nhanh chóng. Bản thân các thiết bị dòng seneca đều có tích hợp thiết kế gắn trực tiếp trên din rail
Ở phần chia sẻ này mình sẽ hướng dẫn mọi người cách lắp đặt, cách cài đặt và phương án kết nối điện ct đo dòng điện t201dch50-lp của Hãng Seneca
Đối với biến dòng 0-50a ra 4-20ma sẽ lắp trong các tủ điện hiện nay
Lắp đặt cảm biến dòng điện 50a t201dch50-lp
Chúng ta sẽ chọn vị trí lắp gần với dây tải cần đo dòng điện đi qua
Chọn thanh Din rail gắn trong tủ điện
Sau đó; dưới chân cảm biến t201dch50-lp có 2 đầu khe hở chúng ta cắm vào din rail rồi đẩy nhẹ vào tới gần vị trí dây tải dòng điện

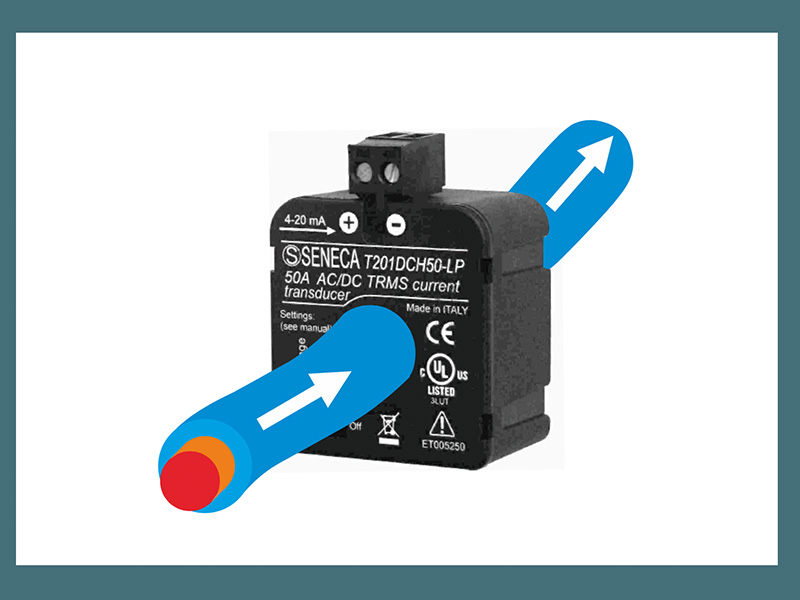

Trên cảm biến dòng điện 0-50a ra 4-20ma có ghi model t201dch50-lp và ở tâm thiết bị có thiết kế lỗ phi 12,3mm. Bạn lấy dây tải theo hướng di chuyển của dòng điện nhét xuyên qua tậm thiết bị hướng từ model ra sau
Cài đặt ct 0-50a ra 4-20ma t201dch50-lp
Đối với ct đo dòng điện 0-50a chúng ta có 2 phương án cài đặt rất khả thi
- Cài dải đo 0-25a ac / dc ra 4-20ma có thể ứng dụng cho các dòng 0-15a, 0-20a hoặc 0-25a
- Cài dải đo 0-50a ac / dc ra 4-20ma dùng cho các dòng điện tải 0-30a, 0-40a hoặc 0-50a

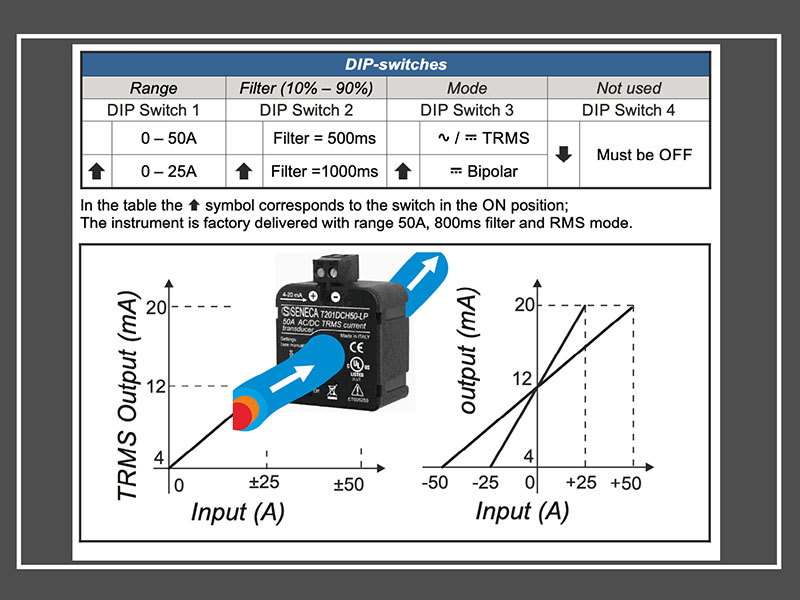

Phương thức cài đặt thiết bị sẽ thông qua việc gạt switch
Ví dụ cài dải đo 0-25a ra 4-20ma chúng ta tiến hành gạt switch 1 lên
Để tăng thêm phần chuẩn xác chúng ta có thể cài đặt theo tín hiệu dòng điện tải
Đối với dòng 0-50a ra 4-20ma chúng ta cài đặt như sau:
Chúng ta sẽ cài 0A tương ứng với đầu ra 4mA
Sau khi đấu nối cấp nguồn cho biến dòngt201dch50-lp thì không luồn dây tải điện qua lỗ. Sau đó; chúng ta tăng hoặc giảm nguồn điện loop để điều chỉnh sao cho không có tải sẽ là 4mA
Cài đặt biến dòng 50a tương ứng đầu ra 20ma:
Tiến hành luồn dây tải qua lỗ biến dòng
Dùng đồng hồ ampe để đo và điều chỉnh tải dòng điện sao cho tải max 50A lúc này đầu ra sẽ là 20ma
Tiếp đó tải dòng điện sẽ thay đổi liên tục 0-50a tương ứng với đầu ra 4-20ma

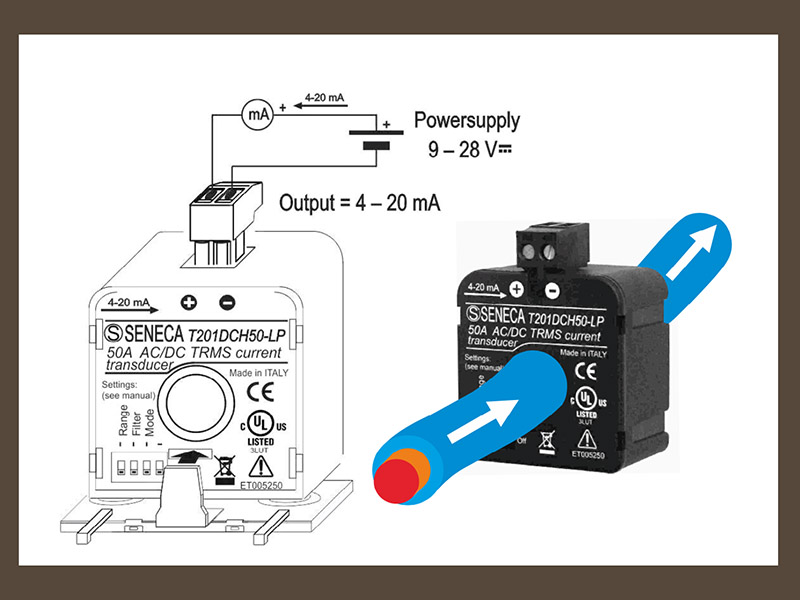

Hướng dẫn đấu dây biến dòng 4-20ma t201dch50 lp

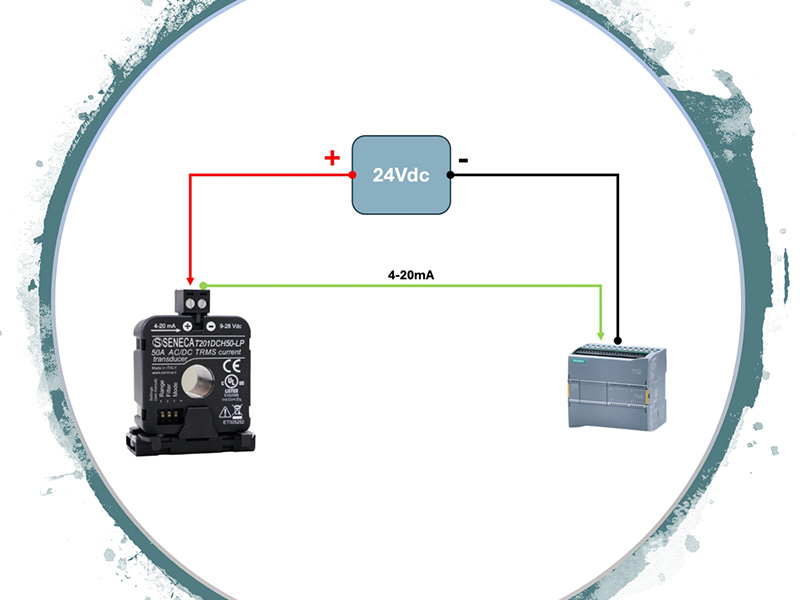

Bản thân của biến dòng 50a ra 4-20ma hãng seneca luôn sử dụng nguồn loop nên chúng ta sẽ đấu dây kết nối theo dạng 4-20ma passive
- Chân + của biến dòng t201dch50 lp sẽ đấu với chân AI- của PLC
- Chân AI+ của PLC đấu với chân + bộ nguồn 24Vdc
- Chân – bộ nguồn 24Vdc đấu với chân – biến dòng
Đối với thiết bị PLC có tích hợp nguồn trên dòng 4-20ma thì bạn chỉ cần lấy chân + biến dòng 50a đấu vào chân AI+ của plc, chân – biến dòng 50a đấu vào chân AI- của plc
Tham khảo thêm: biến dòng 40a ra 4-20ma
