Z201-H Seneca | Bộ chuyển đổi 0-5a ra 4-20ma

Tóm tắt nội dung

1 Tại sao chuyển đổi 0-5a ra 4-20ma

0-5a ra 4-20ma là một sự biến đổi dạng dòng ampe từ một con biến dòng ct sơ cấp đầu ra 5a/10a sau đó thông qua bộ Converter trung gian để đưa chúng về dạng analog 4-20mA với tốc độ nhanh nhất. Mục đích chính vẫn là giám sát và điều khiển dòng điện thông qua tín hiệu analog

Bộ chuyển đổi tín hiệu biến dòng 0-5a ac ra 4-20ma

Vậy ! Tại sao lại không đưa trực tiếp dòng 0-5a từ biến dòng sơ cấp tới thẳng bộ lập trình giám sát điều khiển mà phải chuyển đổi 0-5a ra 4-20ma ? Bộ chuyển đổi z201-h có những loại nào ? Giá cả ra sao ? Việc thay thế đấu nối có dễ không

Nếu dùng bộ chuyển đổi 0-5a ac sang 4-20ma của hãng seneca; liệu có phải cài đặt gì không hay chỉ cần mua về đấu nối vào tủ điện là xong ?

Tại sao chuyển đổi 0-5a ra 4-20ma

Dòng 0-5a bắt nguồn từ đâu và tại sao lại phải sử dụng bộ chuyển đổi dòng xoay chiều 0-5a ac ra 4-20mA ?

Dòng 0-5a chúng ta có 2 nguồn tạo nên nó:

Thông qua biến dòng sơ cấp về 0-5a/ 0-10a
Tín hiệu 0-5a bắt nguồn từ dây động lực của motor điện

Phân biệt dòng 0-5a từ ct và từ dây động lực motor

Dòng tín hiệu 0-5a được hình thành trên dây động lực của motor điện là dòng không đi qua trực tiếp ct dòng sơ cấp mà nó là dòng tải thực tế 0-5A ac hoặc 0-5A dc

Thực tế rất ít dòng tải xoay chiều có dòng 0-5a mà đa phần các dòng 0-5a bắt nguồn từ các con biến dòng ct chuyển đổi mà thành. Ví dụ như ct dòng 100a/5a, 150/5a. 300/5a, 500/5a….

Vậy tại sao lại đưa các dòng tải 100a, 150a, 300a… về dòng 5a ?

Mục đích chính của việc chuyển đổi các dòng tải điện về điện xoay chiều dạng 0-5aac là để giám sát hiểu chính dòng tránh cho việc dòng truyền qua motor bị quá tải dẫn đến cháy motor điện.

Trong khi các đồng hồ apme chỉ đọc được các dòng 0-5a hoặc 0-10a chính vì thế phải dùng những con biến dòng sơ cấp để chuyển đổi các tải lớn về dòng tải nhỏ

Plc điều khiển dòng điện motor bằng z201-h thông qua ct dòng 0-5a

Cũng chính vì thiết bị lập trình plc và các đầu đọc không đọc được trưc tiếp các dòng 0-5a/ 0-10a nên mới có chuyện ứng dụng các:

Bộ chuyển đổi tín hiệu 0-5a ra 4-20mA
Bộ chuyển đổi tín hiệu 0-10a ac ra 4-20mA

Lợi ích của bộ chuyển đổi dòng 0-5a ac ra 4-20ma

Nếu chúng ta ứng dụng các đồng hồ ampe để đọc các dòng tải điện thì chỉ quan sát được dòng điện và khi phát hiện tải quá lớn để giảm tải tránh motor bị hư hỏng

Nhưng nếu dùng bộ chuyển đổi ct dòng 0-5a ra 4-20ma đưa về plc thì chúng ta vừa giám sát điện xoay chiều đầu vào và lưu trữ dữ liệu theo từng chu kỳ đồng thời có thể cài đặt lập trình plc để tự động đóng ngắt khi tải đi qua motor quá cao

Việc chuyển đổi biến dòng 0-5a sang 4-20ma còn giúp tăng độ chính xác khi giám sát các dòng tải điện

Tham khảo thêm:

Giải pháp giám sát hệ thống dòng điện thông qua tín hiệu rs485

2 bộ chuyển đổi tín hiệu 0-5a ra 4-20ma giá rẻ

Đối với việc chuyển đổi dòng tín hiệu 0-5a ra 4-20ma có rất nhiều anh em nhầm lẫn. Kết quả mua về không ứng dụng được trong hệ thống giám sát các dòng tải điện

Phía trên giải thích cho anh em biết dòng điện 0-5a chúng ta có 2 nguồn tạo ra chúng. Do vậy; việc chuyển đổi các tín hiệu 0-5a ra 4-20ma cũng phải có 2 thiết bị được tạo ra để đáp ứng 2 loại dòng tải trên

Bộ chuyển đổi tín hiệu Z201-H hãng seneca

Đối với trường hợp dòng 0-5a được chuyển đổi từ các biến dòng ct sơ cấp để mà chuyển đổi từ dòng tải điện lớn về dòng tải nhỏ thì ta cho kết nối với 0-5a này với bộ chuyển đổi Z201-h

Bộ Converter Z201-H được seneca thiết kế 2 loại:

Z201 nguồn 24v
Z201-H nguồn 220v

converter 0-5a ra 4-2ma z201-h xuất xứ seneca ý

Thiết bị này được tạo ra chỉ là để chuyển đổi 0-5Aac ra 4-20ma hoặc 0-10v sau đó kết nối với plc hoặc đồng hồ đọc 4-20ma để giám sát điều khiển tải

Kết luận: Chúng ta dùng bộ chuyển đổi 0-5Aac ra 4-20ma model Z201-H khi và chỉ khi dòng 5a được tạo ra từ các loại biến dòng sơ cấp trước đó. Và tuỳ vào thiết kế nguồn mỗi tủ điện để chọn các thiết bị chuyển đổi biến dòng sơ cấp ra 4-20ma sao cho hợp lý

Biến dòng analog giá rẻ hãng EU

Đối với các dòng 0-5a tự nhiên không thông qua biến dòng sơ cấp chuyển đổi thì ta dùng cảm biến dòng điện 0-5a ac để đưa chúng về analog 4-20ma. Và chúng ta gọi loại cảm biến đo dòng điện này là biến dòng analog hoặc biến dòng 4-20ma

Riêng về dòng 0-5A tự nhiê này chúng ta lại có 2 loại mới

Dòng điện xoay chiều 0-5A ac
Dòng điện 1 chiều 0-5A dc

Đối với dòng diện xoay chiều 0-5Aac ra 4-20ma khi và chỉ khi chúng ta cho dòng này đi qua con cảm biến dòng điện 4-20ma chuyên đo dòng điện xoay chiều

Nhưng nếu là dòng 0-5A dc điện 1 chiều thì phải sử dụng loại biến dòng analog đo dòng điện 1 chiều. Mặc dù biến dòng điện 1 chiều ra analog rất ít trường hợp gặp phải nhưng chúng ta phải lưu ý khi mua biến dòng analog. Nếu mua sai về cũng không đo được

Bộ cảm biến chuyển đổi dòng diện 0-5aac ra 4-20ma đưa về plc điều khiển

Ví dụ: dòng 0-25a dc khách họ yêu cầu mua biến dòng 0-25A ra 4-20ma mà chúng ta cấp thiết bị đo dòng T201 thì chắc chắn 100% về sẽ không đo được dòng tải

Hoặc khách họ cần cảm biến dòng 0-35a ra 4-20ma mà dòng họ đang sử dụng là dòng điện xoay chiều Ac nhưng nếu bán biến dòng một chiều ra analog thì cũng không ứng dụng được

Do vậy; khi mua biến dòng để chuyển đổi tín hiệu 0-5a ra 4-20ma anh em phải lưu ý kỹ vấn đề dòng điện một chiều hoặc dòng điện xoay chiều để cân nhắc vấn đề lự chọn ct dòng analog cho phù hợp

Sau đây chúng ta sẽ đi chi tiết về các thông số kỹ thuật, datasheet; cách đấu nối và cài đặt bộ chuyển đổi 0-5a ra 4-20ma vừa phân tích phía trên

Bộ chuyển đổi Z201-H

Bản thân bộ chuyển đổi Z201-H cho phép các dòng 5a/10a từ ct dòng sơ cấp output ra để biến đổi thành dòng điện analog nhằm tích hợp trong plc với khả năng lọc nhiễu ổn định dòng 4000 Vac

Với nguồn 24v và nguồn 220v thì Converter z201-h cho chúng ta sự đa dạng về nguồn cấp phần tủ điện. Bộ chuyển đổi này được thiết kế gắn trên Din rail

Về phần tín hiệu đầu ra transmitter z201 cho phép chúng ta cài đặt đầu ra tương thích với các thiết bị đọc dòng analog ví dụ như 0-20ma, 4-20ma, 0-5v, 1-5v; 0-10v hoặc 2-10v

Z201 chuyển tín hiệu 0-5a ra 4-20ma đấu nối ra sao

Cấp nguồn bộ chuyển đổi Z201

Về vấn đề cấp nguồn đối với nguồn 24v hay nguồn 220v anh em đấu vào chân 1 và 3 của bộ Z201

Đấu dây tín hiệu đầu vào bộ z201-h

Đối với dòng 0-5a ta đấu 2 dây input vào chân 7 và chân 9 bộ chuyển đổi
Dòng 0-10a hoặc lớn hơn 5a đấu vào chân 7 và chân 8

Hướng dẫn đấu dây Bộ chuyển đổi z201-h nguồn 220v của seneca

Đấu dây output đầu ra của bộ chuyển đổi 0-5a ra 4-20ma z201-h với plc

Đối với dòng ra là Điện áp dạng Voltage ta đấu chân 5 và chân 6 trực tiếp vào chân (+) và chân (-) của plc ;trong đó chân 5 là chân (+)

Riêng về dòng ra là tín hiệu điện analog mA ta có 2 cách lựa chọn. Vì bản thân bộ Z201-H của seneca cho phép tín hiệu đầu ra có thể là 4-20mA active hoặc 4-20ma passive. Tuy nhiên; khuyên anh em nếu dùng bộ chuyển tín hiệu 0-5a hay 0-10a chúng ta nên chọn dòng ra 4-20ma passive để đảm bảo độ chính xác tốt hơn

Cài đặt Z201-h khó hay dễ

Bộ chuyển đổi z201-h của seneca được thiết kế cài đặt khá đơn giản. Hãng tích hợp các thanh gạt swich phía sau thiết bị này để chúng ta dùng trực tiếp tay để cài đặt một cách linh động

Bộ chuyển đổi 0-5a ac Z201-h được cài như sau:

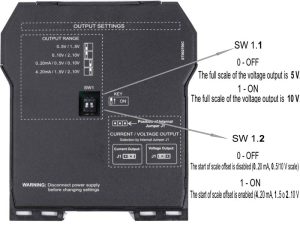

Hướng dẫn cài đặt bộ chuyển đổi tín hiệu 0-5a ra 4-20ma z201-h

SW1.1 nếu gạt xuống dòng ra sẽ là 0-5v hoặc 1-5v
SW1.1 nếu gạt lên thì dòng ra sẽ là 0-10v hoặc 2-10v
Muốn dòng ra 0-20mA, 0-5v, 0-10v ta gạt SW1.2 xuống
Còn dòng ra 4-20ma, 1-5v hay 2-10v thì gạt SW1.2 lên

Ct dòng 0-5a ra 4-20ma

Mặc dù cùng là một dạng ct đo dòng tuy nhiên những ct dòng sơ cấp đề cập phía trên chỉ cho output dòng 5a hoặc 10a. Còn riêng biến dòng chuyển tín hiệu 0-5a từ dây động lực thì nó lại cho ra trực tiếp dòng 4-20mA

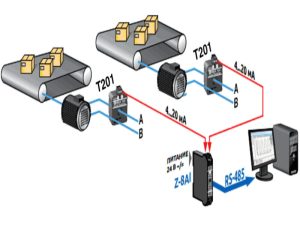

Hệ thống đo dòng điện động cơ bằng biến dòng 4-20ma

Điểm đặc biệt của biến dòng 0-5a ac hoặc 0-5a dc ra 4-20ma là không cần nguồn nuôi mà nó sử dụng nguồn loop trên chính bản thân tín hiệu 4-20mA đi về plc. Chúng ta có thể treo các con cảm biến dòng điện này trên đường dây tải trong tủ điện hoặc gắn trên din rail tuỳ ý

Để cài đặt và đấu nối bộ chuyển đổi tín hiệu 0-5a ra 4-20ma anh em có thể tham khảo tại phần cuối bài viết:

https://huphaco-pro.vn/bien-dong-4-20ma-rs485

Mua Converter 0-5A to 4-20mA ở đâu

Cả 2 bộ chuyển đổi tín hiêu 0-5a sử dụng cho dòng ac hoặc dc đều được công ty hưng phát phân phối tại việt nam. Chính vì thế anh em có thể liên hệ trực tiếp với chúng tôi. Đặc biệt; các bộ chuyển đổi z201-h và Z201 của hãng seneca đều có sẵn với giá rất rẻ so với các thiết bị cùng phân khúc xuất xứ Châu Âu
