PT100 củ hành được mệnh danh là một con cảm biến nhiệt có độ chính xác cao class A hoặc class B với đa dạng nhiều dải đo trong việc giám sát nhiệt độ
Phần tóm tắt thu gọn
Ngày nay; việc nhìn thấy các con sensor pt100 củ hành trong các hệ thống điều phối sản xuất; hệ thống gia nhiệt; trung hoà nước nóng là điều hết sức bình thường. Bởi nhà máy nào cũng cần một tiêu chí giám sát nhiệt độ nhất định mà để làm được điều đó thì việc dùng cảm biến pt100 dạng củ hành là phương án tốt nhất
Vậy câu hỏi đặt ra: PT100 củ hành là gì ? Cấu tạo và nguyên lý hoạt động của cảm biến pt100 đầu củ hành ? Sự kết hợp giữa đầu củ hành pt100 với các loại transmitter pt100 ra 4-20ma nói lên điều gì ? Và sự khác biệt giữa loại đầu dò củ hành với đầu dò dạng dây ra sao ? Chúng ta cùng tìm hiểu chi tiết về các vấn đề trên.

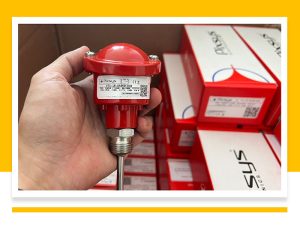

PT100 củ hành là gì
PT100 củ hành là cái tên thường gọi trong công nghiệp. Một trong những thiết bị đảm nhận nhiệm vụ đo đếm nhiệt và chế ngự nhiệt độ thông qua các màn hình hiển thị nhiệt; loại này nó rất phổ biến tại các lò sấy; lò gia nhiệt; lò đốt, lò ấp trứng, lò hơi, đo nhiệt nước nóng, nước lạnh hoặc các tủ cấp đông; phòng lạnh, tủ máu lạnh trong y tế….
Có các loại pt100 củ hành thông dụng như pt100 củ hành 2 dây, 3 dây , 4 dây được liệt kê vào diện các đầu củ hành dạng đơn

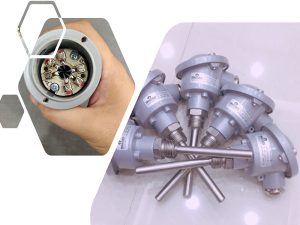

Riêng đối với thằng pt100 6 dây thì nó cũng được coi là đầu củ hành pt100 nhưng đây là pt100 đôi. Có nghĩa là nó cũng giám sát nhiệt nhưng thay vì con pt100 đơn chỉ xuất ra 1 tín hiệu nhiệt độ dưới dạng điện trở ohm; trong khi con pt100 6 dây nó cho ra tới 2 tín hiệu nhằm mục đích kiểm tra nhiệt cùng một khu vực những giám sát tận những 2 nơi
Đấy cũng là điểm khác biệt chính giữa pt100 củ hành đơn và pt100 củ hành đôi. Mà thằng pt100 đơn muốn có chức năng như pt100 đôi thì nó bắt buộc phải kết hợp với một bộ chia tín hiệu pt100 cho ra 2 tín hiệu analog 4-20ma thì mới có thể giám sát được 2 nơi
Tuy nhiên; chúng ta nên hạn chế dùng đầu củ hành pt100 đôi vì thực sự nếu đến chu kỳ thay thế thiết bị chả kiếm được đâu ra loại cảm biến này. Vì thực tế; toàn bán pt100 đơn
Do vậy; ông nào muốn có ý giám sát chế ngự nhiệt độ ở 2 nơi khác nhau thì nên ứng dụng thẳng pt100 đơn kết hợp bộ chia pt100 để mà kiểm soát tiện cho việc thay thế sau này. Một lợi ích khác đó là pt100 sau khi ra 4-20ma độ chính xác nó lại càng cao hơn

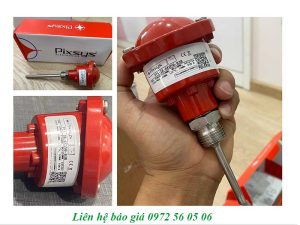

Cấu tạo pt100 dạng củ hành
Chính bản thân các con cảm biến pt100 dạng củ hành nó vừa đo nhiệt tốt chính xác cao. Một lợi thế khi ứng dụng loại sensor này vào công nghiệp đấy chính là vấn đề cấu tạo cực đơn giản nhỏ gọn; thiết kế lắp đặt rất nhẹ nhàng; thiết bị chạy cực êm là một trong những ưu điểm nổi trội mà pt100 dạng đầu dò có được
Phác hoạ đầu dò pt100 chúng ta sẽ thấy được trên đầu nó có đường kính bằng cái nắm tay nếu so sánh thì đường kính tương đương với đường kính một củ hành tây đà lạt nên nó mới được anh em kỹ thuật gọi là đầu dò pt100 củ hành
Từ củ hành đi xuống là một thanh inox 316 cách nhiệt giữa phần ren và phần củ hành; để đảm bảo trong quá trình đo nhiệt độ không xâm phạm tới các dây dẫn hoặc boar mạch nằm trong củ hành gây nên mất tính tin cậy cho thiết bị
Tiếp đến là ren của pt100 nó cũng được làm bằng inox và đặc biệt nhiều kiểu ren như G1/4 ( 13mm ) G1/2 ( 21mm); thậm chí có một số cấu hình ren đặc biệt của đầu dò củ hành ví dụ như ren G3/8 ( 17mm ) G3/4 ( 27mm); hoặc đường kính 9-10mm chẳng hạn. Một số môi trường đặc biệt pt100 củ hành sẽ được thiết kế dạng ren Clamp dn15 dn20 dn40 dn50….
Cuối cùng là cọc dò pt100 nó là phần cảm ứng nhiệt và truyền tải nhiệt độ lên đầu củ hành; từ đó theo dây dẫn nhiệt đi ra ngoài tới các đồng hồ nhiệt độ pt100 để hiển thị cho anh em kiểm soát
Cái cọc dò của pt100 củ hành nó lạ lắm và đặc biệt đông nào nhìn cũng muốn cắt nó mỗi khi mua hàng không khớp với kích thước lắp. Tren cọc thanh dò cũng ta sẽ thấy chiều dài cọc từ ren đổ ra tầm 80% là sắt inox nhưng 20% cuối thấy màu nó khác hoàn toàn với 80% kia đó chính là sự kết hợp giữa inox 316 với platinum
Điều kiện tiên quyết để thanh dò pt100 nó đo được và duy trì sự dẫn nhiệt chính là nhờ đoạn cuối 20%. Cho nên các ông kỹ thuật nên cân nhắc kỹ về chiều dài cọc dò pt100 sao cho khớp với khu vực lắp đặt; hoặc dùng thêm bộ chuyển ren để rút ngắn khoảng cách chiều dài que; hay thêm chữ T vào đường ống chứ tuyệt đối không cắt que ra nhé
Nguyên lý hoạt động của đầu dò củ hành pt100

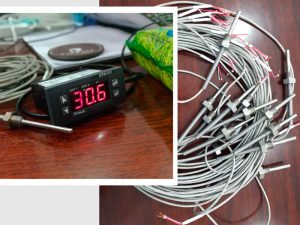

Đầu dò củ hành pt100 có điểm nhận là chúng ta chẳng cần phải dùng bộ nguồn cho nó; mà đấu thẳng trực tiếp tới các đầu đọc pt100 hay plc biến tần…. Để kiểm tra và hiệu chỉnh nhiệt cho phù hợp
Sau khi đấu nối với các thiết bị trên thì nguyên lý pt100 nó hoạt động như vầy: khi mà cắi cái cọc dò ấy vào ngay chỗ cần giám sát nhiệt độ thì phần platinum sẽ được kích hoạt để đo tích nhiệt và truyền nhiệt với tốc độ nhanh nhấ; lượng nhiệt này sẽ theo 2 dây dẫn hoặc 3-4 dây dẫn đi ra từ đầu củ hành tới các thiết bị đọc điện trở nhiệt cuối cùng là hiển thị nhiệt độ tương ứng
Đấy chính là nguyên lý hoạt động của đầu củ hành dành cho pt100. vậy câu hỏi đặt ra:
Nguyên lý hoạt động của sensor pt100 củ hành 4-20ma khác gì không ?

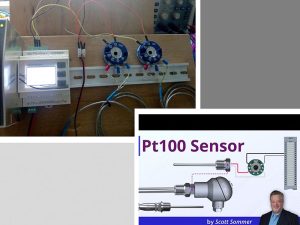

Khác chứ ! Thêm phụ kiện thì nó sẽ khác những không khác hoàn toàn. Thay vì nhiệt độ dẫn truyền trực tiếp theo dây tới các màn hình hiển thị. Thì đối với nguyen lý hoạt động của pt100 củ hành 4-20ma; nhiệt nó sẽ theo dây đi về cục transmitter gắn trong củ hành. Cục này có chức năng chuyển hoá nhiệt ra analog 4-20ma dạng 2 dây đi về đầu đọc
Tại sao dùng sensor PT100 củ hành ra 4-20ma
Tự nhiên dùng pt100 ra 4-20ma chi cho tốn kém. Trong khi hiện nay toàn bộ 100% các đầu đọc hiển thị điều khiển đều nhận được trực tiếp pt100; ngày cả con lập trình plc cũng có card đọc pt100 luôn
Thế tại sao lại dùng cảm biến pt100 tích hợp cục transmitter ra 4-20ma cho nó lằng ngoằn rắc rối; mà lại còn phát thêm chi phí nữa chứ !
Một điều chắc chắn kết quả cho thấy nếu bạn dùng sensor pt100 đầu củ hành tích hợp dòng ra 4-20ma thì độ tin cậy cao hơn gấp nhiều lần so với việc chỉ dùng pt100 ra điện trở trong quá trình đo nhiệt
2 lý do dùng đầu củ hành pt100 ra 4-20ma
Giải thích cho vấn đề này là sự công hưởng nhiệt độ pt100 với nhiệt độ môi trường bên ngoài. Hay còn gọi đầu dò pt100 nội dán; nghĩa là nhiệt nó đo được trong quá trình truyền đi dây dẫn công thêm điện trở từ nhiệt độ môi trường bên ngoài tác động vào. Điều này gây nên sai số đo nhiệt; mà dây càng xa đồng hồ nhiệt độ lò sấy thì độ sai số càng cao
Bên cạnh đó; pt100 ra 4-20ma hoàn toàn có thể khử nhiễu trong bất cứ môi trường làm việc nào tại nhà máy. Nhưng đầu củ hành pt100 ra điện trở bị tác đông nhiễu là chuyện bình thường. làm sao biết pt100 bị nhiễu ?
Xem bộ hiển thị nhiệt thực tế của nó thôi ! Nếu nhiễu thì nhiệt độ trên bộ hiển thị nó cứ nhảy lên nhảy xuống loạn xạ làm ta mất phương hướng hoàn toàn trong quá trình giám sát nhiệt
Đấy là lý do tại sao trong một số môi trường đặc biệt hoặc cần độ tín cây cao trong giám sát người ta bắt buộc phải ứng dụng các transmitter trên đầu củ hành pt100 ra 4-20ma để khống chế hẳn các tình trạng trên để đảm bảo quá trình giám sát; quá trình gia nhiệt thuận lợi với độ tin cây nhiệt độ báo về cao nhất
Đầu củ hành pt100 # Đầu dò dạng dây ra sao
Điểm chung của pt100 đầu củ hành và đầu dò dây pt100 là chúng nó đều được thiết kế sinh ra với mục đích đo đếm; giám sát và chế ngự nhiệt độ theo ý muốn của người dùng
Bên cạnh đó; điểm giống nhau nữa là vấn đề kết nối ren trong lắp đặt; chiều dài và đường kình cọc dò nó có thể được thiết kế hoàn toàn giống nhau
Còn về sự khác biệt giữa pt100 củ hành với pt100 dây:

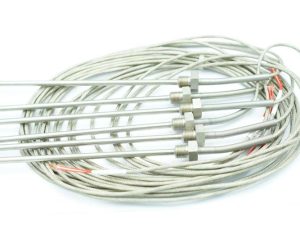

Thằng củ hành lúc nào nó cũng có được ưu tiên thiết kế dải đo nhiệt độ rộng hơn loại dây: Dải đo có thể nằm trong phạm vi -80…..600 oc hoặc là -200….650 thậm chí là 850 oC. Nhưng thằng dây pt100 thì nhìn có vẻ ốm yếu hơn và đặc biệt là nó bị hạn chế về dải đo; thông thường loại này tầm 0-100oc -50…200oc hoặc 0….400oC
Nếu là pt100 ra 4-20ma thì đầu dò củ hành chúng ta có thể gắn trực tiếp con transmitter pt100 ra 4-20ma vào trong đầu dò. Tuy nhiên; đầu dò kết nối dây thì bắt buộc gắn bộ chuyển đổi trong các tủ điện gần đó
Đối với đầu dò dạng dây cái phần chỗ cọc dò và dây dẫn tín hiệu ở đó độ liên kết không có tính chắc chắn. Nếu ngầm hẳn cả trong nước một thời gian dài hoặc kéo dây qua các đường ống dẫn có nhiệt độ cao thì một thời gian dùng sẽ dễ bị hư hỏng nhanh chóng. Còn đối với các cọc dò dạng củ hành thì loại pt100 này rất khó hỏng trong thời gian ứng dụng
Tại sao cọc dò pt100 nên kết nối với thermowell
Nên nhớ là thermowell giá trị nó không rẻ cho nên chúng ta phải tính toán kỹ lưỡng xem trường hợp này; trường hợp kia có nên trung hoà pt100 nối với thermowell hay là không
Giả sử cái bồn nước nóng cần giám sát nhiệt độ 0-70oc chẳng hạn. Thì bồn đó không có áp suất chả có lý do gì phải dùng thermowell cho mấy con cảm biến nhiệt củ hành

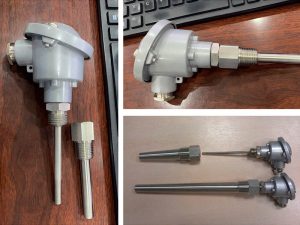

Nhưng trên một đường ống dẫn nước có áp suất cực lớn; tại các lò đốt thì hiển nhiên việc dùng đầu dò thermowell cho cọc pt100 lại là một phương án cực tốt. Tại vì áp lực cao sẽ làm cong hoặc hư hỏng cái cọc dò nhiệt trực tiếp do vậy bắt buộc phải gắn ống bảo vệ
Hoặc giám sát nhiệt trong môi trường axit; hoá chất hay xăng dầu gì đó; người ta cần đầu thermowell gắn với đầu củ hành pt100 để sau này dễ dàng thay thế; bên cạnh đó; các thermowell sẽ đóng vài trò cộng hưởng trong việc bảo vệ pt100 tránh khỏi các tác nhân ăn mòn như axit; hoá chất….
Đấy chính là một trong những lý do cần thiết mà chúng ta phải vận hành phương thức ứng dụng thermowell vào các ứng dụng; nhằm mục đích tăng cường độ bền cho thiết bị trong cả một quá trình giám sát nhiệt
Giá một con cảm biến pt100 củ hành
Chả ai mà đong đếm được giá cảm biến pt100 đầu củ hành. Vì nó đa dạng về chủng loại; chiều dài đường kính và phạm vi đo. Bênh cạnh đó; việc dùng thêm ống thermowell trong những môi trường đặc biệt cũng ảnh hưởng đến giá trị của một đầu dò nhiệt độ
Người ta chỉ xác nhận cảm biến pt100 đầu củ hành nó mắc hay nó có giá rẻ dựa theo các tiêu chí đánh giá nhà cung cấp thông qua về đề tư vấn hỗ trợ lắp đặt đầu nối sensor; thông qua hãng sản xuất thương hiệu và độ uy tín của từng hãng sản xuất pt100
