5 lý do ứng dụng transmitter nhiệt độ pt100 ra 4-20ma

Chuyển đổi nhiệt độ t120 seneca được ứng dụng như thế nào trong công nghiệp ? Giải thích thuật ngữ chuyển đổi nhiệt độ T120 seneca và các linh kiện đi theo sau nó ?

Thực tế; trong các ứng dụng giám sát nhiệt độ tại các hệ thống nhà máy áy không thể thiếu bộ trung gian đóng vài trò chuyển đổi và kết nối tín hiệu giữa cảm biến và các bộ đọc với nhau. Bộ chuyển đổi T120 của hãng seneca chính là một trong những thiết bị đóng vài trò quan trọng đó !

Vậy câu hỏi đặt ra:

Vì sao lại ứng dụng transmitter nhiệt độ pt100 ra 4-20ma ? Mua bộ chuyển đổi nhiệt độ t120 seneca ở đâu ? Giá một con chuyển đổi nhiệt độ seneca có rẻ không ? Chúng ta cùng tìm hiểu chi tiết về bộ chuyển đổi này nhé !

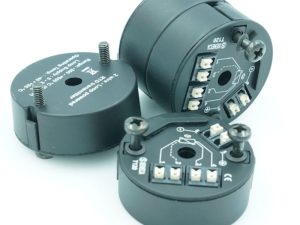

Chuyển đổi nhiệt độ t120 seneca là gì

Thuật ngữ chuyển đổi nhiệt độ t120 seneca có nghĩa là một thiết bị dùng để chuyển đổi nhiệt độ từ tất cả các loại cảm biến pt100 sang dòng điện năng analog 4-20ma xuất xứ từ hãng seneca nước Italy. Bộ T120 thiết kế chuyên sử dụng gắn trên đầu dò củ hành; rất ít khi sử dụng gắn trong các tủ điện công nghiệp

Anh em nào cần loại chuyển đổi pt100 gắn trực tiếp trên din rail tủ điện có thể tham khảo tại:

https://huphaco-pro.vn/bo-chuyen-doi

Bộ chuyển đổi T120 còn có tên tiếng anh là transmitter. Theo cách hiểu của các nước châu âu thì transmitter chính là sự chuyển hoá giữa năng lượng này sang một dạng năng lượng khác. Ví dụ: Cảm biến áp suất 4-20ma tức là sự chuyển hoá từ áp lực sang tín hiệu dòng điện; hoặc transmitter lưu lượng tức là sự chuyển hoá tốc động dòng chảy sang 4-20ma

Tại sao dùng T120 chuyển đổi pt100 sang 4-20ma

Một câu hỏi đặt ra !

Bây giờ có thiếu gì đầu đọc được thiết kế ra chuyên để nhận trực tiếp tín hiệu nhiệt độ từ các pt100. Nhưng tại sao lại phải tốn thêm chi phí cho một bộ chuyển đổi nhiệt độ như T120 ?

Đồng ý là bây giờ rất đa dạng các đầu đọc hoặc card plc có thể đọc trực tiếp các tín hiệu điện trở từ cảm biến nhiệt đo được. Tuy nhiên; sự ảnh hưởng của môi trường; của thiết bị quanh đó…. Gây nên tình trạng sai tín hiệu trong khi đo hoặc mức phản hồi các tín hiệu không cao đôi lúc chập chờn. Điều này gây nên sự sai lệch giữa kết quả đo

Cho nên; hãng seneca mới sản xuất Bộ chuyển đổi nhiệt độ T120 để giải quyết các vấn đề trên. Dưới đây là 5 chức năng mà thiết bị chuyển đổi nhiệt T120 giúp hạn chế tình trạng về sự sai lệch của hệ thống nhiệt độ báo về trong sản xuất !

5 lý do chọn bộ transmitter T120 hãng seneca

• T120 giải quyết vấn đề đọc nhiệt độ ( Có đôi khi các bộ đọc nhiệt độ hoặc plc của khách hàng họ mua chỉ đọc được tín hiệu 4-20ma nên không đọc được trực tiếp tín hiệu từ pt100 )
• Bộ T120 đáp ứng nhu cầu truyền tải tín hiệu đi xa ( Nếu đọc trực tiếp nhiệt độ pt100 thì yêu cầu khoảng cách đọc khá gần vì nếu đường dây truyền đi xa tín hiệu sẽ bị yếu đi đọc chập chờn. Nếu dùng tín hiệu 4-20ma thông qua bộ chuyển seneca T120 thì đường truyền tải tín hiệu nhiệt độ sẽ được xa hơn rất nhiều)
• Giải quyết vấn đề nhiễu nhiệt độ thông qua transmitter T120 ( Đối với kỹ thuật nhà máy chắc anh em nào cũng biết trên đường truyền tải tín hiệu nhiệt; nếu gặp phải nhiệt độ từ môi trường bên ngoài 100% tín hiệu báo về sẽ sai so với nhiệt độ đo được tại thời điểm đó. Trong khi; gửi dữ liệu nhiệt độ bằng tín hiệu 4-20ma thì hoàn toàn không bị ảnh hưởng)

• Sử dụng bộ chuyển đổi nhiệt độ T120 hạn chế diện tích cho tủ điện ( Thay vì lắp tủ điện gây tốn điện tích thì việc chế tạo thiết bị T120 gắn thẳng vào các đầu dò cảm biến chuyển đổi trực tiếp nhiệt tại điểm đo ra 4-20ma sẽ hạn chế rất nhiều diện tích cho tủ điện. Bởi một hệ thống đo nhiệt có rất nhiều pt100 và các con transmitter chuyển đổi này)
• 4 ưu điểm của bộ chuyển đổi T120 ( Độ chính xác cao – Tốc độ phản ứng nhiệt nhanh – Một con transmitter chuyển đổi nhiệt độ giá rẻ – Điểm đặc biệt là hàng luôn có sẵn để hỗ trợ thay thế cũng như ứng dụng cho nhiều dự án giám sát nhiệt độ khác nhau)

File PDF Transmitter T120 datasheet là gì

Transmitter T120 datasheet là một loại nội dung liên quan đến các thông số kỹ thuật tạo ra bởi file pdf từ hãng sản xuất. Nơi để anh em kỹ thuật tham khảo các vấn đề như nguồn cấp; ứng dụng cụ thể, kích thước sản phẩm; cách đấu nối thiết bị ……

Vậy datasheet bộ chuyển đổi tín hiệu T120 có những gì ?

• Phạm vi chuyển đổi nhiệt độ tối đa của T120: -200….650 oC
• Độ phân giải ~ 6 mΩ
• Thời gian đáp ứng < 220 ms

• Nguồn cấp 5—30V ( Tuy nhiên; đa phần sử dụng nguồn Loop. Có nghĩa là lấy nguồn từ các đầu đọc hoặc plc cấp thẳng cho cục chuyển đổi T120 mà không cần phải cấp nguồn riêng )
• Điểm đặc biệt của cục chuyển đổi nhiệt độ t120 chính là nó có thể dùng được cho cả pt100 loại 2 dây 3 dây hoặc 4 dây
• Đầu output : 4-20ma hoặc 20….4mA
• Môi trường hoạt động -40….85 oC
• Kích thước T120: Ø 43*20mm (Với kích thước nhỏ gọn như thế này; thì cục transmitter t120 có thể gắn phù hợp hầu hết 99% đầu dò có xuất xứ từ các hãng khác nhau trong vấn đề chuyển đổi nhiệt độ )

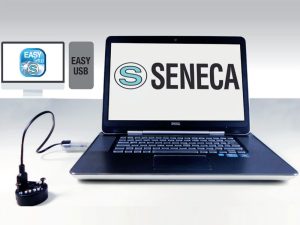

Cài đặt cục chuyển đổi T120 như thế nào

Đối với dòng transmitter chuyển đổi gắn trực tiếp đầu đo nhiệt chỉ duy nhất một cách calip đấy chính là cài đặt các dải đo nhiệt tương ứng với đầu ra 4-20ma bằng phần mềm hãng

Việc cài đặt bộ chuyển đổi t120 hoàn toàn không ngoại lệ. Nhiệm vụ của anh em kỹ thuật là kiểm tra thông số nhiệt mình cần đo và chuyển ra 4-20ma tương ứng gửi đến các nhà cung cấp. Họ sẽ cài đặt thiết bị chuyển đổi nhiệt theo thông tin phía nhà máy đưa ra

Ví dụ: Cài đặt nhiệt độ trên bộ chuyển đổi t120 với dải đo 0-100 oC của pt100 3 dây tương ứng với đầu ra 4-20ma chẳng hạn. Hoặc pt100 0-300 oc tương ứng 4-20ma….

Đối với các dự án lớn người ta sẽ mua thêm usb của seneca để tự cài đặt. Bởi việc chuyển đổi dải đo nhiệt độ có thể thay đổi

Còn đối với các dự án nhỏ lẻ nếu có sự thay đổi nhiệt độ khác với dải đo cài trước đó; họ sẽ gửi về nhà cung cấp để họ hỗ trợ cài lại dải đo nhiệt tương ứng với đầu ra 4-20a theo ý muốn

Hướng dẫn đấu dây T120 với pt100 về plc

Việc đấu nối transmitter pt100 4-20ma về plc khá đơn giản. Như đã đề cập ở phần thông số kỹ thuật thì Transmitter T120 không cần cấp nguồn riêng; mà chúng ta lấy nguồn trực tiếp từ dòng 4-20ma chỗ plc phản hồi về làm nguồn dẫn cho thiết bị hoạt động

Đối với vấn đề đấu nối bộ chuyển đổi pt100 t120 về plc ta chỉ cần:

• Bộ nguồn 24v
• Thiết bị lập trình PLC
• Transmitter nhiệt độ T120

Trên sơ đồ hình vẽ in trên transmitter nhiệt độ t120 ta thấy có 2 đầy ra 4-20ma ở chân 5 và chân số 6. Sơ đồ đấu nối T120 thể hiện như sau:

• Lấy chân dương bộ nguồn 24v nối về chân số 5 bộ transmitter T120
• Sau đó; lấy chân số 6 của T120 đấu về chân dương con lập trình PLC
• Chân âm còn lại PLC đấu về chân âm nguồn 24V

Hướng dẫn đấu transmitter pt100 4-20ma

Phía trên là quy trình đấu nối từ con transmitter T120 về đầu giám sát điều khiển nhiệt độ plc. Vậy ! Làm sao để kết nối cảm biến sang T120 ?

Việc đấu pt100 với bộ chuyển đổi nhiệt độ anh em cần lưu ý số dây output ra từ các con cảm biến

Như sơ đồ vẽ hình trên thiết bị t120

• Đối với pt100 3 dây muốn ra 4-20ma ta đấu 1 dây khác màu vào chân số 1 con transmitter T120; 2 dây cùng màu vào chân 3-4 transmitter
• Loại pt100 2 dây thì mỗi dây đấu vào chân 2 và chân 3 của transmitter; sau đó dúng 2 dây nhỏ nối 1-2 lại với nhau và 3-4 lại với nhau
• Riêng về dòng pt100 4 dây ra 4-20ma đấu 4 dây vào 4 chân của bộ chuyển T120

Đối với việc đấu nối bộ chuyển đổi nhiệt độ T120 anh em không cần vặn ốc rồi đưa dây vào một cách phức tạp như các loại transmitter khác. Anh em chỉ cần lấy cây viết hoặc tua vit nhấn vào lỗi T120.

Lúc này ô vuông song song lỗ đó sẽ hở ra lỗ hồng để ta nhét dây vào. Sau khi nhét dây vào; rút bút hoặc tua vit ra để lỗ tự đóng lại cố định dây nối là ok !

Hướng dẫn đấu dây T120 với đầu đọc nhiệt độ

Việc sau khi chuyển đổi cảm biến nhiệt sang 4-20ma thông qua transmitter nhiệt độ pt100; thì đa phần các hệ thống sản xuất đều đưa tín hiệu về các bộ đọc gắn trong tủ điện nhằm 2 mục đích

• Giám sát nhiệt độ ở các thời điểm hiển tại
• Điều khiển nhiệt độ đóng ngắt on/off theo mục tiêu thích ứng nhiệt đề ra ban đầu

Vậy cách đấu nối pt100 4-20ma về đầu đọc nhiệt độ như thế nào ?

Về cách đấu nối pt100 transmitter 4-20ma anh em nên chú ý sơ đồ đấu nối có in trên các đầu đọc nhiệt độ. Mỗi đầu đọc nhiệt có một sơ đồ đấu nối khác nhau. Nhưng chung quy lại thì vẫn cùng một chức năng giám sát và điều khiển nhiệt

Ví dụ đấu nối pt100 4-20ma vào bộ hiển thị như hình trên ta đấu dây như sau:

Quay lại vấn đề output của t120 seneca đi ra từ chân số 5 – chân 6. Nếu đấu về bộ hiển thị nhiệt độ hình trên ta lấy Chân 5 của bộ chuyển đổi nhiệt độ t120 đấu vào chân số 9. chân số 6 bộ T120 đấu vào chân 7 bộ hiển thị. Sau đó lấy 1 dây điện đấu nối chân số 7 và chân số 8

Mua bộ chuyển đổi nhiệt độ RTD T120 ở đâu

Vấn đề tìm địa điểm mua các bộ chuyển đổi rtd ra 4-20ma ví dụ như cục T120 cũng khá nan giải đối với các anh em thu mua. Lý do nó còn liên quan đến vấn đề giá cả của cả một hệ thống giám sát nhiệt độ

Ví dụ anh em mua 1 con transmitter T120 dùng chuyển đổi 1 cái pt100 là nó quá đơn giản rồi vì lệch 100-200 giữa các hãng với nhau thì cũng chả ảnh hưởng là mấy. Tuy nhiên; nếu là một dự án tới mấy chục bộ Transmitter T120 thì sự chênh lệch không còn là 100-200 ngàn nữa là giá lệch nó lên cả mấy triệu bạc

Vì vậy; nếu mua cho dự án anh em nên mua bộ chuyển đổi nhiệt độ T120 tại công ty hưng phát chúng tôi. Bởi hiện tại; chúng tôi đang là đang là đại diện của hãng seneca tại việt nam. Chính vì vậy; Các dòng T120 do chúng tôi nhập khẩu trực tiếp và phân phối lại cho các địa lý tại việt nam

Một điều quan trọng; là các dự án lớn thường sẽ yêu cầu bảo vệ để hợp thức hoá giá cả giữa nhà cung cấp lắp đặt với chủ đầu tư. Chính vì vậy; nếu mua thiết bị chuyển đổi t120 tại công ty địa diện:

• Thứ nhất bạn được giá chiết khấu rất rẻ
• Thứ 2 công ty sẽ bảo vệ giá để bạn thuận lợi chào vào các dự án giám sát và điều khiển hệ thống nhiệt độ tại các nhà máy

Tham khảo thêm các loại cảm biến dùng để giám sát nhiệt độ tại:

https://huphaco-pro.vn/cam-bien-nhiet-do
