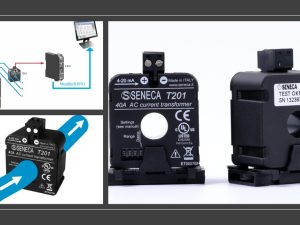

Hệ thống giám sát dòng điện – điện áp bằng ct dòng T201 giá rẻ

T201 seneca là gì ? Có bao nhiêu phương pháp kiểm soát tải động cơ motor của các máy nghiền, máy ép, máy nén…. ? Xây dựng hệ thống giám sát toàn bộ hệ thống động cơ nhà máy; hệ thống pin mặt trời bằng các loại biến dòng analog hay biến dòng rs485 thì phương án nào tốt

Biến dòng T201 là gì

Biến dòng T201 là một thiết bị dùng để cảm ứng các dòng điện chạy qua nó và chuyển đổi các dòng điện này thành dòng điện tín hiệu analog nhằm chia sẻ thông tin dòng điện về các bộ đọc như plc nhằm mục đích kiểm tra và điều khiển dòng điện tránh hư hỏng động cơ do vấn đề quá tải. Đây còn được gọi là thiết bị chuyển đổi kiểm tra dòng điện motor bị lỗi

T201 seneca là model sản phẩm biến dòng có xuất xứ từ hãng seneca – Nước sản xuất Italy. Một trong những con ct cảm biến dòng điện có độ chính xác cao – Giá rẻ – Có sẵn số lượng lớn do công ty hưng phát ( Huphaco ) đang làm đại diện của hãng phân phối tại việt nam

Bản chất thiết kế con biến dòng T201 seneca dải đo mặc định 0-40a ra 4-20ma. Tuy nhiên; hãng hiệu được sự linh động trong vận hành đo lường nên tích hợp cài đặt cho phép chúng ta thay đổi dòng input đầu vào cho dòng ra analog tương ứng.

Ví dụ như cài 0-3a ra 4-20ma, 0-10a ra 4-20ma hay 0-25a ra 4-20ma bằng chính con t201 đều được. Với sự đa dạng về dải đo và độ chính xác cao. Kết hợp giá rẻ nên biến dòng seneca t201 luôn được ứng dụng phổ biến trong nhiều hệ thống sản xuất công nghiệp hiện nay

Động cơ bị quá tải do đâu

Ví dụ một hệ thống máy nghiền cám viên hay nghiền gỗ thành bột để sản xuất giấy chẳng hạn. Dây chuyền sẽ bao gồm một bộ phận cấp liệu vào và một bộ phần vận hành nghiền

Thì khi lượng cám viên hay gỗ cấp vào nhiều hơn so với tốc độ máy nghiền. Điều này sẽ làm động cơ máy nghiền hoạt động quá công suất gây nên hiện tượng quá tải

Chính vì thế; Nguyên tắc vận hành của các máy nghiền là động cơ điều khiển cấp liệu phải bằng tốc độ động cơ nghiền để tránh tình trạng liệu cấp vào quá nhiều hoặc quá ít

Hiện nay; việc kiểm soát các dòng động cơ motor để hạn chế việc hư hỏng người ta sử dụng các loại cảm biến quang; cảm biến tiệm cận, siêu âm hoặc các loại cảm biến dòng điện analog

Mô hình điều khiển motor được minh hoạ như sau:

Dòng analog 4-20ma từ các thiết bị đo sẽ phản hồi thông tin về tốc độ dòng tải của máy nghiền về plc hoặc biến tần. Lúc này các thiết bị đọc như plc sẽ được lập trình sẵn và tự động điều khiển động cơ với 2 trường hợp:

• Tăng tốc độ động cơ băng tải cấp liệu khi nguồn nghiên liệu đưa vào nghiền không đủ
• Giảm tốc độ động cơ nếu như tải cấp liệu dư thừa tạo tình trạng quá tải

Kiểm soát động cơ motor bằng sensor siêu âm, quang

Với các loại cảm biến siêu âm hoặc cảm biến quang nó vận hành theo phương pháp đo bằng mắt dạng phát sóng hoặc chiếu sáng để kiểm tra bồn liệu nghiền

Ví dụ bồn máy nghiền cao 2m tương ứng với cảm biến đo 0-20ma. Giả sử ta cài 18ma tương ứng với 1m8 liệu yêu cầu giảm tốc độ motor cấp liệu lại để máy nghiền nó nghiền liệu còn 0.5m tương ứng 7ma thì tăng tốc motor cấp liệu

Và chúng ta cài đặt biến tần nhận tín hiệu analog từ cảm biến đo mức để điều khiển motor động cơ cấp liệu vào bằng cách tăng tốc độ hoặc giảm tốc độ động cơ

Nhược điểm của mô hình này:

• Bị ảnh hưởng bởi bụi hoặc liệu độ vào va chạm sóng cảm biến đo gây nên độ thiếu chính xác
• Bồn chứa liệu thiết kế nhỏ sẽ ảnh hưởng đến việc lắp đặt cảm biến đo

Chính vì vậy; người ta nghĩ đến chuyện ứng dụng các loại biến dòng mà biến tần hoặc plc có thể đọc trực tiếp như 4-20ma 0-10v hoặc modbus để tối ưu hoá hệ thống điều khiển motor điện

Đo dòng điện điều khiển động cơ bằng T201 seneca

Việc các tải động cơ motor hoạt động không đồng bộ sẽ dẫn đến đôi lúc động cơ chạy tốc độ nhanh gây quá tải hoặc chạy chậm gây hụt tải làm quá trình vận hành máy móc không

Sự liên quan của dòng điện với động cơ như thế nào mà dùng biến dòng analog t201 ?

Bản thân con cảm biến dòng điện t201 nó xuất tín hiệu dòng điện 4-20ma. Cho nên để mà dùng được ct t201 seneca ta phải biết được sự liên đới giữa tải động cơ và dòng điện cấp vào

Đơn giản nếu motor đang hoạt động bình thường mà tự nhiên tốc độ vận hành motor tăng nhanh dẫn đến tải dây chuyền vận hành lớn dần. Điều này làm cho dòng điện tiêu thụ nhiều hơn

Cho nên việc giám sát dòng điện tiêu thụ của motor bằng biến dòng 4-20ma T201 seneca là điều hiển nhiên. Bởi nếu dòng điện tiêu thụ giảm thì motor giảm hoặc tăng dòng điện lên đồng nghĩa với việc tăng công suất hoạt động motor lên

Ứng dụng biến dòng T201 trong công nghiệp

Con cảm biến dòng điện analog T201 seneca hoạt động dựa trên hiện tượng cảm ứng điện để chuyển hoá thành dạng điện analog để tích hợp với các thiết bị điều khiển như biến tần; plc

T201 + biến tần điều khiển motor máy nghiền

Đối với các thiết bị nghiền đá, ngô, cát, lúa….Con biến dòng t201 sẽ được đấu nối ở motor tải máy nghiền để duy trì dòng điện ổn định. Tại đây; dòng analog 4-20ma sẽ đấu về con biến tần và biến tần lại đấu nối với motor bồn cấp liệu vào

Ví dụ tải motor đang dùng ổn định ở dòng 1,5a-3a ta sẽ dùng con ct dòng t201 cài dải đo 0-5a ra 4-20ma truyền về biến tần. Sau đó; cài đặt biến tần tầm 13,6ma tương ứng với điểm max dòng vào 3a nếu vượt 13,6ma biến tần sẽ điều khiển motor cấp liệu giảm tải lại

Nếu tải về dưới 1,5a sẽ tương ứng 7mA sẽ kích hoạt biến tần điều khiển tăng dòng điện vào để motor điều khiển cấp liệu tăng công suất hoạt động lên để đẩy liệu vào nhanh hơn

Ứng dụng t201 seneca điều khiển motor bồn trộn

Các bồn trộn thông dụng chúng ta thường gặp trong nhà máy như bồn tộn socola, bồn trộn axit, bồn trộn nguyên liệu làm bánh….

Thì việc ứng dụng biến dòng để đo và điều khiển dòng điện đầu vào của động cơ trộn chất lỏng trong bồn là một trong những giải pháp vận hành điều khiển thiết bị trộn tự động tối ưu nhất

Thông thường đối với các hệ thống bồn trộn trong sản xuất người ta sẽ áp dụng T201 seneca đầu ra rs485 hay còn gọi là model T201DCH50-M

Tại đây dòng tải đầu ra của máy trộn sẽ đi qua biến dòng t201dch50-m cho ra dữ liệu dòng điện bằng tín hiệu modbus rtu truyền tới một màn hình giám sát điều khiển để vận hành các máy trộn liệu

Hoặc các tín hiệu modbus từ biến dòng đo điện sẽ truyền về một bộ data logger để đưa thông tin giám sát dữ liệu và lưu trữ chúng trên một server máy chủ

Biến dòng t201 đấu về biến tần điều khiển máy ép

Các máy ép bùn hay máy nén khí… đều hoạt động tạo lực dựa trên tốc độ tiêu thụ của dòng điện đi vào nhiều hay ít. Chính vì vậy; chỉ cần giám sát dòng điện bằng ct đo dòng t201 seneca là có thể giúp máy ép hoạt động ổn định không gây nên quá trình liệu chảy vào phễu quá nhiêu làm tải máy ép hoạt động quá công suất

Ví dụ mô hình motor điều khiển di chuyển liệu nén

Tại đây cảm biến t201 sẽ đấu vào motor máy đùn nén liệu và xuất tín hiệu về plc và plc được lập trình điều khiển motor cấp liệu vào giúp cho lượng nhiên liệu đầu vào và liệu nén đồng bộ công suất 2 motor luôn trong trạng thái ổn định

Ví dụ dòng điện định mức vào motor là 12a ta nên chọn cài biến dòng t201 nằm trong dải 0-5a ra 4-20ma. Hoặc dòng điện định mức động cơ máy nghiền 5a ta nên gạt sw cài con cảm biến t201 dải 0-5a ra 4-20ma……

Các model biến dòng t201 thông dụng của seneca

Bản thân t201 mặc dù dải đo trong phạm vi 0-40a tuy nhiên. Chúng được phân tách ra nhiều dòng khác nhau để hỗ trợ dự án ví dụ như theo chiều dòng diện; các output tín hiệu đầu ra….Dưới đây là 6 loại biến dòng phổ thông của hãng seneca dựa trên model T201 với dải đo 0…40A

Biến dòng Ac sang 4-20ma T201

Model T201 seneca theo pdf catalog thì nó là một còn đo dòng điện xoay chiều đưa về tín hiệu dạng 4-20ma. Các dòng điện định mức có thể đi qua T201: dòng 5a, 10a, 15a, 20a, 25a, 30a, 35a, 40a là max

Biến dòng seneca T201 được sử dụng nhiều vì hết 95% các dòng điện định mức qua motor đều là dòng điện xoay chiều

Đối với biến dòng T201 khi đấu nối với biến tần hay plc thì ta không cần cấp nguồn nuôi cho nó mà chính dòng áp chạy trên tín hiệu 4-20ma giúp nó hoạt động ổn định

Biến dòng Dc ra 4-20ma T201DC

Đối với các tín hiệu điện dạo động từ 0…40A dạng dòng điện định mức một chiều Dc thì chúng ta áp dụng con ct 4-20ma T201DC với khả năng lọc nhiễu 3000Vdc

Con cảm biến dòng điện t201dc với loại xoay chiều t201 khá giống nhau về thiết kế. Chính vì vậy; anh em để ý đọc các thông số trên biến dòng để tránh nhầm lẫn

Đây cũng là một con đo dòng điện không cần nguồn cấp mà sử dụng nguồn loop từ các thiết bị nó truyền tín hiệu về

Biến dòng Ac Dc ra 0-10v T201DCH

T201DCH có khá ít ứng dụng về nó vì loại này tín hiệu ra 0-10v. Thực tế; các dây chuyền sản xuất vẫn chuộng tín hiệu 4-20mA

Bởi một số lý do khách quan nên có thể họ sẽ phải chọn loại biến dòng này. Ví dụ như plc hay biến tần của siemens chỉ đọc được dòng 0-10v mà chủ đầu tư lại thích chọn loại của hãng siemens chẳng hạn. Lúc này chúng ta sẽ dùng biến dòng t201dch để đo dòng

Điểm đặc trưng của con cảm biến t201dch so với 2 loại biến dòng trên là có thể chọn dòng điện một chiều hoặc dòng điều xoay chiều đi qua nó. Tuy nhiên loại biến dòng t201 này chúng ta chỉ cài được 2 dải đo 0-25a hoặc 0-50a ra 4-20ma

Biến dòng Ac/Dc ra 4-20ma T201DCH50-LP

Một thể loại cảm biến đo dòng điện vừa kết hợp đo dòng xoay chiều hoặc đo dòng một chiều tuỳ vào cài đặt của chúng ta đó là con ct đo dòng t201dch50-lp

Với biến dòng t201dch50-lp chúng ta chỉ có một cách cài đặt duy nhất là 0-50A dòng dc hoặc ac ra 4-20ma

Có một số trường hợp đặc biệt người dùng sẽ ứng dụng loại ct đo dòng này vào hệ thống điều khiển giám sát tải motor

Biến dòng Ac/Dc ra modbus rtu T201DCH50-M

Khác hẳn với các options đo dòng seneca mà chúng tôi giới thiệu trên thì còn t201dch50-m cũng đảm nhận chức năng giám sát tải điện nhưng dòng ra lần này lại là modbus rtu

Loại biến dòng tín hiệu ra modbus đang được triển khai rộng tại các hệ thống sản xuất hiện nay. Bởi dòng ra modbus rs485 từ biến dòng T201dch50-m thì cho dù hệ thống có bao nhiêu tín hiệu đo dòng truyền về plc chúng ta cũng chỉ dùng 1 card modbus tích hợp trên plc để đọc

Còn nếu hệ thống giám sát cần nhiều biến dòng mà anh em dùng chuẩn đầu ra 4-20ma thì tốn khá nhiều card analog gắn vào plc và dây dợ móc nốt về khá chằng chịt

Biến dòng t201dch50-mu

T201dch50-mu là phiên bản cải biến của con biến dòng t201dch50-m. Vì loại này ngoài chức năng giống như con biến dòng loại 50-m ra thì nó còn được tích hợp thêm chức năng xuất 1 tín hiệu relay để điều khiển hoặc gắn vào còi báo động cho người dùng tại đó

Bản thân con biến dòng t201dch50-mu chúng ta có thể cài đặt input đầu vào 0-25a hoặc 0-50a có thể là dòng điện xoay hiều hay dòng một điều đều được.

Tín hiệu xuất ra từ việc sử dụng cảm biến dòng t201dch50-mu điều khiển tải từ motor là 0-10v modbus rtu rs485 và 1 relay đóng ngắt on/off

Hướng dẫn cài đặt biến dòng T201 seneca

Mỗi model biến dòng đều có một bản file pdf catalog khác nhau. Cấu hình cài đặt vận hành cũng hoàn toàn không giống. Tuy nhiên; giữa các điểm chung của dòng t201 chính là được gắn trên din ral hoặc treo lơ lửng trên các dây truyền tải; đặc biệt là đều được cài đặt linh động thông qua gạt swich trực tiếp trên con biến dòng

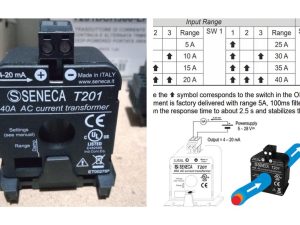

Ví dụ như cài đặt biến dòng t201 loại ac anh em gạt thông số cài như hình bên dưới tuỳ vào từng trường hợp dải đo:

Đối với biến dòng t201dc lưỡng cực anh em cài như thế này:

Cài đặt biến dòng t201dch thì gạt đơn giản hơn

Đối với biến dòng T201dch50-lp ta cài như sau

Cài đặt biến dòng modbus rtu T201dch50-m

Cài đặt biến dòng t201dch50-mu

Phụ kiện current transformer 4-20ma T201

A-DIN-T201 chính là một phụ kiện chỉ dùng cho duy nhất biến dòng t201 seneca. Đây là môt thiết bị gắn dưới đế biến dòng có chức năng hỗ trợ T201 gắn trên các din rail tủ điện một cách dễ dàng

A-DIN-T201 được thiết kế bằng nhựa chịu nhiệt độ khá tốt. Mẫu thiết bị nhỏ gọn nên gắn trong tủ điện sẽ rất tối ưu cho diện tích tủ
