Module chuyển đổi 4-8 kênh nhiệt độ RTD sang modbus

Z-4RTD2 – Giải pháp toàn diện chuyển đổi pt100, rtd sang modbus giá rẻ nhất hiện nay

Thời điểm hiện tại; thì đây chính là phương châm cốt lõi cho việc chuyển đổi tín hiệu nhiệt độ sang một dòng truyền thông mới rs485 đưa tất thảy các dữ liệu đo nhiệt thực tế; truyền về trung tâm dữ liệu để theo dõi giám sát thông qua nhiều kênh đọc và điều khiển nhiệt độ một cách thích hợp nhất

Bản thân bộ chuyển đổi modbus là z-4rtd2; nhưng cũng có một số ạnh em gọi với nhiều tên khác nhau như conveter pt100 z-4rtd hoặc bộ chuyển đổi nhiệt độ ra rs485 z-4rtd-2….Tuy nhiên; bản chất chúng là một loại; một phiên bản một giải pháp thể hiện tác phòng truyền tải thông tin được cho là thông minh. Bởi nhiều tính năng đa dạng; tốc độ dẫn dắt dữ liệu một cách nhanh chóng với độ chính xác quá tuyệt vời

Tại sao người ta gọi model thiết bị là Z-4RTD2:

• Đối với phân khúc hàng seneca thì có rất nhiều thiết bị chuyển đổi tín hiệu dòng có chữ Z đứng đầu
• 4RTD: Có nghĩa là loại converter này có thể chuyển đổi tối thiểu 1-2 tín hiệu rtd; tối đa 4 kênh rtd gom chúng về nguồn dữ liệu dưới dạng truyền thông modbus rs485
• RTD ở đây biểu thị cho các tín hiệu từ dòng sensor pt100, pt500, pt1000 được triển khai dưới dạng 2-3-4 dây tín hiệu đầu ra tuỳ vào cấu tạo từng loại

Chung quy lại: converter modbus z4rtd là một bộ chuyển đổi đa kênh nhiệt độ ra tín hiệu rs485.

Tiểu sử hình thành bộ chuyển đổi z-4rtd2

Trong bối cảnh các phương tiện truyền thông dữ liệu từ pt100 sang analog 4-20ma ; mà chủ đạo chính là tín hiệu 4-20ma có tốc độ truyền khá chậm. Bênh cạnh đó; thiết bị analog này làm gì có khả năng truyền dữ liệu được xa

Một góc nhìn khác; đó là các tín hiệu analog luôn bị ảnh hưởng nhiễu từ nhiều thiết bị khác nhau trong nhà máy như motor, biến tần, máy biến áp…. Nên các chính xác nhà máy đề ra phải có một giải pháp toàn diện để giám sát và đảm bảo nhiệt độ đo được phải theo đúng thông tin dữ liệu truyền về. Chỉ có thế thì các sản phẩm được tạo ra từ vấn đề giám sát điều khiển nhiệt mới thực sự tốt

Ngoài ra; việc đo đếm nhiệt độ trong nhà máy được giám sát rất nhiều nơi. Vì vậy; cần một thiết bị chuyển đổi trung gian để biến các tín hiệu nhiệt độ thành dòng modbus rs485 duy nhất để tiết kiệm chi phí; đồng thời đảm bảo sự thu gọn các thiết bị trong quá trình đấu nối và đi dẫn dẫn dữ liệu

Nắm bắt được các nhu cầu đó; module chuyển đổi modbus z-4rtd ra đời luôn. Thông qua nhiều phiên bản nâng cấp thử nghiệm thì ngày 18 tháng 9 năm 2018 thiết bị chuyển đổi được hoàn thiện được vào sản xuất đại trà để phục vụ các nhu cầu thiết yếu trong giám sát nhiệt tại nhiều nhà máy

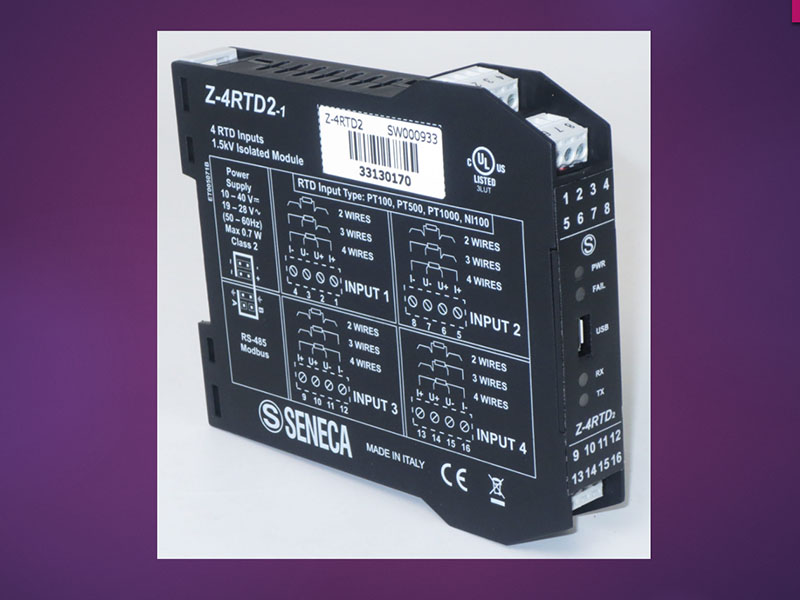

Xuất xứ bộ chuyển đổi nhiệt độ ra modbus z-4rtd

Tôi thực sự rất nể phục Seneca; vì hãng này công nghệ sản xuất quá hiện đại trong một lần ghé thăm nhà máy phải nói là cực kỳ xịn xò. Đây là một trong những hãng luôn nắm bắt thời cuộc trong việc tiên phong hương tới nhu cầu các nhà máy sản xuất trong tương lai xa. Một hãng sản xuất thiết bị công nghiệp có tầm nhìn rất rộng

Và đây cũng chính là cái nôi ra đời của thiết bị chuyển đổi modbus z-4rtd. Cho nên qua thông tin tìm hiểu trong bài chia sẻ này; Anh em đừng hỏi tôi :

Z-4RTD2 có xuất xứ ở đâu vậy anh nữa nha :)))

Nếu mà xem xét kỹ các góc nhìn thì đây là một bộ chuyển đổi nhiều kênh pt100 hoặc cảm biến nhiệt độ rtd ra một tín hiệu rs485 duy nhất có xuất xứ seneca italy. Dòng truyền thông modbus này mang theo một khối lượng lớn thông tin dữ liệu; mà các thiết bị nhiệt độ đo được đưa tới các màn hình giám sát hiển thị cho người dùng xem xét; và điều khiển nhiệt độ theo đúng chuẩn sản xuất do anh em kỹ thuật nhà máy nghiên cứu đề ra

Bộ chuyển đổi pt100 ra modbus rs485 là gì

Nói nãy giờ anh em vẫn chưa hình dung được loại thiết bị này đúng không ?

Mình sẽ mô tả ngắn gọn để người dùng có thể hiểu và nắm bắt thông tin một cách chuẩn xác trước khi đưa ra quyết định mua bộ chuyển đổi này. Còn anh em nào đã trải nghiệm sử dụng rồi mà có nhu cầu mua lại thì liên hệ thôi; không cần tham khảo thông tin này cho mất thời gian nha

Một khái niệm chuẩn:

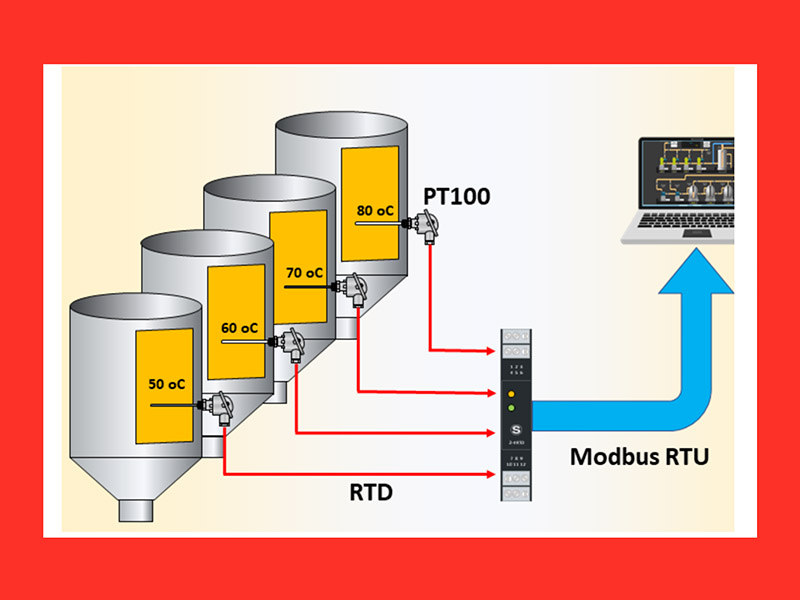

Z-4RTD2 là một bộ converter chuyển đổi có thiết kế gắn trên DIN Rail các tủ điện thông dụng trên toàn thế giới. Chúng được ứng dụng để chuyển đổi tín hiệu nhiệt độ pt100 sang rs485 với nhiều kênh input đầu ra đa dạng

Điều này có nghĩa là. Cứ 1 tín hiệu nhiệt độ đi vào đầu input của bộ conveter sẽ đẩy ra một mảng dữ liệu nhiệt độ dưới tín hiệu truyền thông modbus

4 kênh pt100 ra modbus rs485 liệu có đúng

Một câu hỏi đặt ra:

Nếu là một kênh pt100 thì dữ liệu truyền ra 1 tín hiệu rs485 thì đúng theo tỷ lệ 1:1

Tuy nhiên; giả sử là 2 kênh cảm biến nhiệt độ, hay 3-4 kênh pt100 đi vào Z-4RTD mà ra đúng một tín hiệu rs485; thì khi truyền về trung tâm dữ liệu bảng hiển thị sẽ đề cập giám sát loại pt100 nào trong 4 loại ở 4 khu vực đo khác nhau

Điều này hoàn toàn đúng. Vì bản chất tín hiệu modbus rs485 là dạng 2 dây truyền song song; nên chúng có thể gộp nhiều tín hiệu modbus trên cùng một đường truyền. Do đó; việc 4 cảm biến nhiệt độ được chuyển đổi thành dòng tín hiệu rs485 khi đưa vào các màn hình hiển thị thì tự chúng sẽ tách ra phân bổ thành 4 tín hiệu nhiệt độ hiển thị trên màn hình

Cho nên; bạn hoàn toàn có thể kết nối nhiều hoặc đa dạng các tín hiệu nhiệt độ để chuyển hoá chúng thành tín hiệu rs485 để giám sát điều khiển theo ý muốn của cơ chế sản xuất

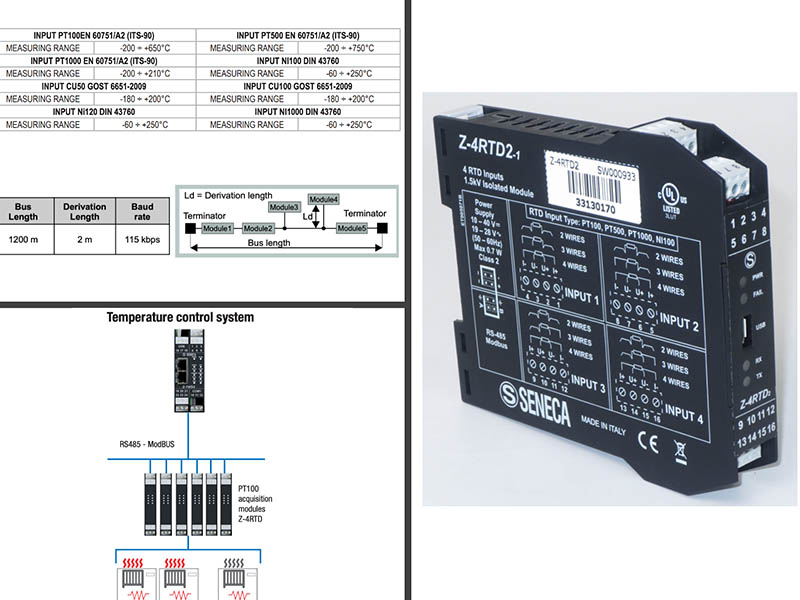

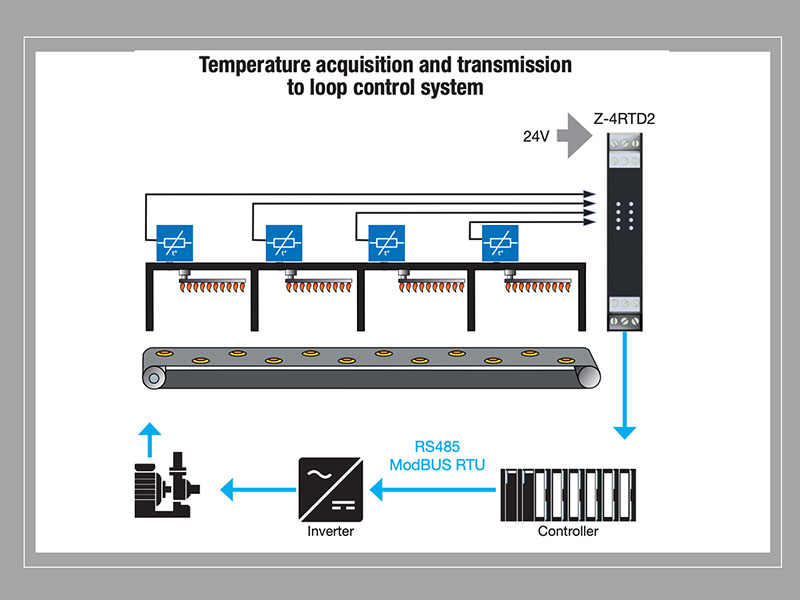

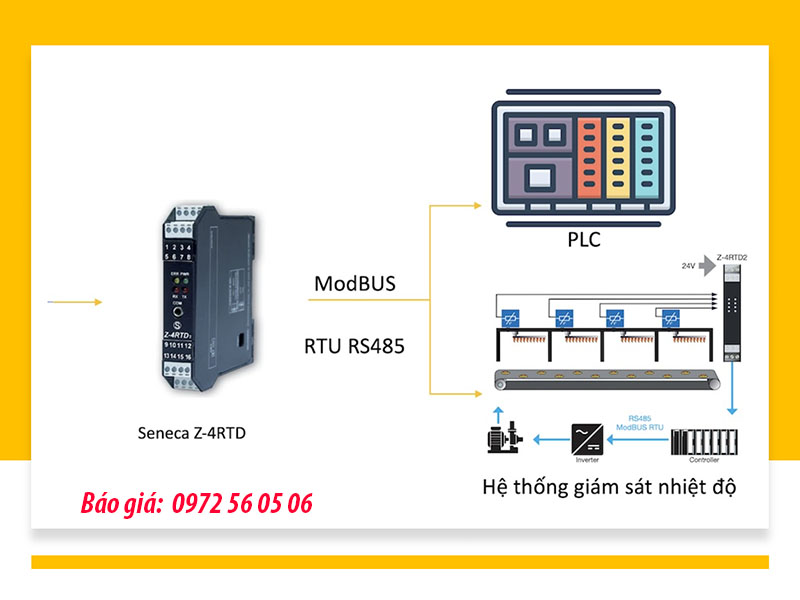

Ứng dụng module chuyển đổi pt100 sang rs485 z-4rtd-2

Các ngành nghề hiện này; thì cho hỏi lĩnh vực nào ứng dụng được công nghệ truyền thông rs485 thông qua giám sát nhiệt đây ?

Đối với tất cả các ngành nghề hiện này đều có thể ứng dụng công nghệ này. Tuy nhiên; dựa vào túi tiền từng doanh nghiệp và lợi nhuận mang lại để các nhà đầu tư có thể thúc đẩy việc mua bán các bộ chuyển đổi rs485 như model z-4rtd-2

Cụ thể dưới đây một số ngành nghề chúng ta cần quan tâm trong việc giám sát nhiệt. Bởi có một sự thật các ngành nghề này rất quan trọng độ chuẩn xác nhiệt độ báo về theo các thông tin dữ liệu truyền tải

Quan trắc mực nước sông ngòi, ao hồ, thuỷ điện họ đều cần nắm bắt kỹ lưỡng các thông tin nhiệt độ. Vì nó liên quan đến các lĩnh vực khí tượng thuỷ văn; dự báo thời tiết hoặc nhiệt độ điện năng tại nhiều nhà máy sản xuất điện. Vì vậy; họ cần một cơ chế truyền tải thông tin nhiệt độ nhanh chóng nhưng phải chuẩn xác để đảm bảo thông nhất các giải pháp đo đếm điều khiển nhiệt tạo nên một kết quả dữ liệu đầy đủ theo từng chu kỳ đo đếm

Các nhà máy sản xuất nước ngọt; bia rượi, lò sấy, lò hơi, chế biến thực phẩm sạch rất quan tâm đến vấn đề đo nhiệt. Cho nên đối với họ module chuyển đổi modbus z-4rtd-2 như một giải pháp khó có thể thay thế. Vì thiết bị này có độ chính xác rất cao lên tới 0,001 độ

Bên cạnh đó; ngành nghề trồng trọt, chăn nuôi cũng mong muốn triển khai một cơ chế kiểm soát nhiệt một cách minh bạch. Vì họ mong muốn các mô hình này phải luôn trong trạng thái nhiệt độ mong muốn để cây cối hoặc động thực vật dễ dàng sinh trưởng một cách khoẻ mạnh

Ưu điểm bộ chuyển đổi nhiệt độ sang modbus rs485 Z-4RTD

• Luôn tạo cảm giác cho khách hàng có nhiều sự lựa chọn khác nhau. Cụ thể bộ conveter này cho phép từ 1 đến 4 kênh tín hiệu cảm biến nhiệt độ đầu vào; xuất dữ liệu đầu ra dạng modbus. Nên người dùng cũng thường gọi đây là một bộ chuyển đổi đa kênh nhiệt độ pt100 sang rs485
• Độ phân giải trong quá trình chuyển đổi cho ra kết quả dữ liệu lên đến 14 bit or 13 bit
• Module có thiết kế cách ly lọc nhiễu đảm bảo tín tin cậy dữ liệu luôn hoạt động trong trạng thái ổn định

• Bạn có thể thay đổi dải đo nhiệt từ cảm biến đầu vào để tương thích với đầu ra rs485; một cách linh động thông qua phần mềm cài đặt miễn phí từ hãng
• Hiện nay; conveter chuyển đổi modbus Z-4RTD2 luôn đứng đầu trong phân khúc giá rẻ đối với thị trường hàng Châu Âu
• Ưu thế lớn là seneca z-4rtd có thời gian đặt hàng nhanh đảm bảo tiến độ dự án cho người sử dụng

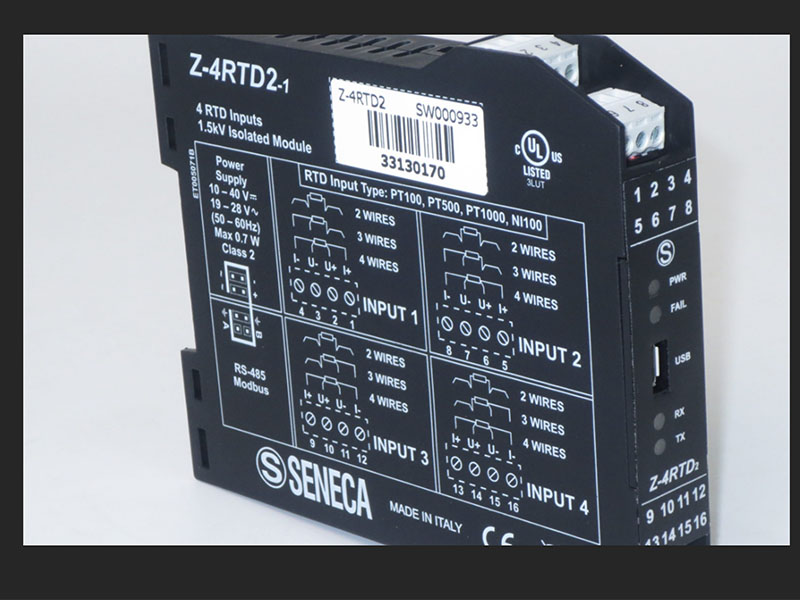

Bạn có biết kích thước converter z-4rtd bao nhiêu không

Có nhiều câu hỏi đặt ra khi bàn về các giải pháp kiểm soát lượng nhiệt thông qua converter z-4rtd. Trong đó; kích thước sản phẩm là một trong những tâm điểm khá quan trọng bởi nó liên quan đến việc ghép nối các thiết bị điện tử khác trong tủ điện

Ở phần chia sẻ này; không chỉ kích thước converter pt100 ra modbus của seneca. Mà chúng tôi còn cung cấp thêm cho anh em tất tần tật; các thông số liên quan đến phần kỹ thuật để chúng ta hiểu sâu hơn về dòng thiết bị của hãng italy này nhé

W: 17.5 mm; H: 100 mm; D: 112 mm chính là kích thước tương ứng với độ dày; chiều cao và bề ngang thiết bị chuyển đổi

Với kích thước trên; bạn có thể lắp được rất nhiều module chuyển đổi nhiệt độ sang modbus trong một tủ điện bất kỳ

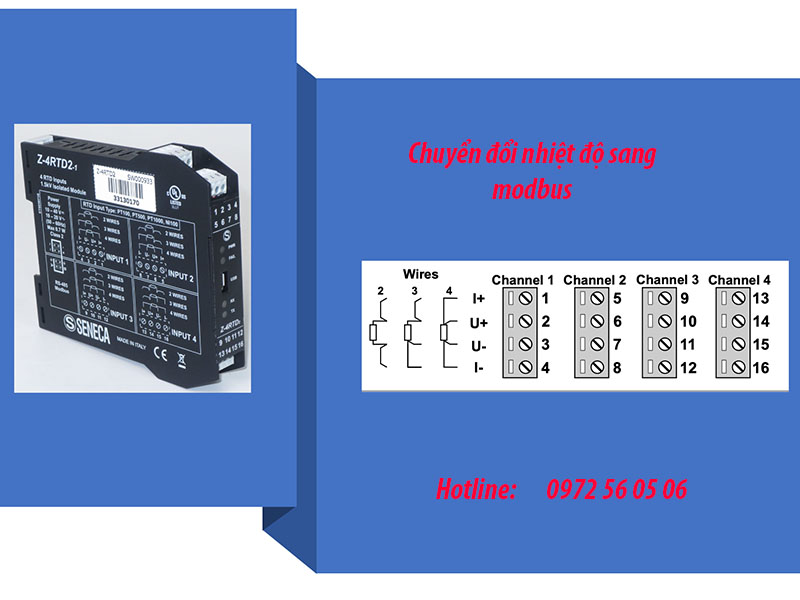

Đấu nối pt100 với bộ chuyển đổi modbus z-4rtd ra sao

Bạn để ý trên một bộ chuyển đổi modbus z-4rtd của seneca nó đều có 4 khu vực channel. Đây là nơi để chúng ta kết nối các loại cảm biến pt100 2-3-4 thậm chí là 6 dây

Trên mỗi channel sẽ là một cái teminal có cấu tạo kết nối 4 chân:

• Channel 1: Chân 1-2-3-4
• Channel 2: Các chân 5-6-7-8
• Channel 3: Các chân 9-10-11-12
• Channel 4: Các chân 13-14-15-16

Thì mỗi channel sẽ ứng với 1 cảm biến nhiệt độ pt1oo đầu vào;

Ví dụ: Channel 2: Cần đầu pt100 4 dây thì ta lấy cả 4 dây đấu lần lượt vào các chân 5-6-7-8

Channel 3: Cần đấu pt100 3 dây thì ta lấy 2 dây cùng màu đấu lần lượt vào chân 11-12, dây còn lại đấu chân 9 rồi loop đấu 1 dây cầu từ chân 9 sang chân 10
