Gateway chuyển đổi modbus tcp ip sang Profinet giá rẻ – Có sẵn

Bộ chuyển đổi profinet với các chức năng hướng đến nằm trong 2 trường hợp khác nhau thuận lợi cho khách hàng ứng dụng cho hệ thống nào cũng được. Đây là tính đa năng năng 2 chiều của loại converter này.

• Chuyển đổi các giao thức modbus rtu hoặc modbus tcp/ip sang profinet
• Chiều thứ 2 là chuyển đổi ngược lại các truyền thông profinet sang modbus tcp/ip hoặc modbus rtu

Các giao thức modbus trước giờ dùng quá ok ! Tốc độ nhanh; đường truyền ổn định; phạm vi truyền xa 1200m. Vậy tại sao chúng ta lại phải chuyển đổi các tín hiệu modbus sang profinet ? Giao thức truyền thông profinet là gì ? Ứng dụng profinet trong công nghiệp sản xuất ? Ưu nhược điểm khi sử dụng gateway profinet sang modbus tcp ip ra sao mời anh em cùng tham khảo.

Với việc kết nối với plc trong ví dụ điện hình trên thì khẳng định bộ chuyển đổi profinet tương thích với tất cả các thiết bị plc của siemens. Đồng thời; cho phép dữ liệu input 10 digital và có sự kết nối 10 digital output một cách dễ dàng; thông qua việc cấu hình giao thức profinet trên plc

Bộ chuyển đổi profinet là gì

Bộ chuyển đổi profinet là một phương thức hoán đổi trung gian để phù hợp với bộ lập trình plc của siemens. Việc chuyển đổi profinet ở đây có nghĩa là biến các giao thức modbus tcp ip thành giao thức profinet; hoặc đang là giao thức truyền dữ liệu modbus rtu sau khi qua bộ converter này sẽ chuyển đổi thành profinet để kết nối với plc

Để mà có được sự liên kết giữa các modul IO sau khi được tiến hành chuyển đổi ra chuẩn modbus; thì thông thường sẽ mua thêm cái card modbus của plc để đọc chúng.

Nhưng nếu dùng bộ chuyển đổi profinet thì chúng ta chỉ việc kết nối thẳng vào thiết bị lập trình plc rồi set up thôi không cần bất cứ card modul modbus nào

Thông số kỹ thuật converter profinet giá rẻ

Đối với các thiết bị chuyển đổi profinet nó có tới 2 options:

• Chuyển đổi tín hiệu modbus rtu sang profinet và ngược lại ( chế độ 2 chiều nhưng là loại getaway 1 cổng nối tiếp )
• Chuyển đổi modbus tcp ip sang profinet  và ngược lại ( chế độ cài đặt được chiều đi và chiều về; đồng thời là loại converter getaway 2 cổng nối tiếp )

Nguồn cấp 12v hoặc 24v dòng Ac hoặc Dc đều được

Cổng kết nối ethernet: Nr.1 Fast Ethernet 100 Tx autoswitch port, RJ45 on front panel

Cổng nối tiếp: Nr.1 RS232 / RS485 serial port switchable, baud rate max 115k on connector

Bộ chuyển đổi tins hiệu profinet chạy trên các giao thức ModBUS TCP-IP, ModBUS RTU, ModBUS ASCII, Profinet IO

Đối với loại 1 cổng thì chế độ lọc nhiễu trên 2 chiều 1500 Vac; kết nối Screw terminals , 7-way removable screw, 5 mm pitch Screw terminals, 2-way removable screw; 5 mm pitch Ethernet connector;  kích thước wxhxd 32 x 53 x 90 mm, trọng lượng 80g

Loại 2 công thì lọc nhiễu 1500Vac tren 3 chiều; kết nối Removable 3-way screw terminals, 5 mm pitch IDC10 rear connector for DIN rail 46277 RJ45 front connector;  kích thước wxhxd 17,5 x 100 x 112 mm; trọng lượng 120g

Bộ chuyển đổi profinet tự động đọc các thanh ghi thiết bị trên bus nối tiếp hoặc ethernet; tạo điều kiện cho profinet I/O truy vấn tối đa 500 thẻ; chúng hoạt động trên nền tảng getaway ModBUS RTU/ASCII↔TCP-IP

Profinet hoạt động trên 10 máy chủ cùng lúc với bộ nhớ lên tới 1028 Byte. Loại converter này đảm nhận như một master kết nối được tối đa 128 slave là các modbus

Tại sao dùng getaway profinet trong công nghiệp

Với giao thức truyền thông profinet nếu anh em ứng dụng nó vào hệ thống giám sát điều khiển thì chả phải bận tâm vấn đề tín hiệu tương thích với plc, scada, hmi….

Vì bản thân giao thức; được sản xuất ra là để giải quyết các vấn đề tín hiệu hãng này; hay hãng kia khi đưa vào plc không có tính tương đồng với nhau dẫn đến lập trình không được; không chính xác hoặc kết quả đo ra lệch nhau ……

Nhiệm vụ chính của thiết bị getawa profinet là để chuyển đổi các tín hiệu modbus tcp/ip ra profinet hoặc profinet chuyển đổi thành modbus rtu / modbus tcp ip ….

Bộ chuyển đổi profinet nó có tính năng 2 chiều cho nên khá đa năng; anh em muốn dùng chiều nào thì chỉ việc cài đặt là được

Lợi ích của việc ứng dụng các bộ chuyển đổi profinet:

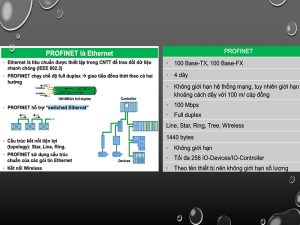

• Thông tin sẽ được truyền tại trên cáp lõi 4 dây theo chuẩn truyền thông 100 Base-TX, 100 Base-FX
• Dữ liệu truyền nhận lên đến ngàn bytes; không giới hạn các thiết bị kết nối và Tối đa 256 IO-Devices/IO-Controller
• Các địa chỉ trên profinet không giới hạn số lượng được liệt kê theo tên thiết bị
• Tốc độ truyền tải 100 Mbps

• Profinet chính là giao thức ethernet đã được cải tiến với tốc độ trao đổi truyền tải dữ liệu nhanh chóng; thể hiện vấn đề giao tiếp dữ liệu theo 2 chiều ở chế độ Full duplex; hỗ trợ trực tiếp switched Ethernet
• Với giao thức truyền dữ liệu profinet  luôn có lượng băng thông rộng tạo điều kiện trao đổi thông tin nhanh chóng; chính xác với chế độ bảo mật cao
• 1 bộ getaway profinet  có thể kết nối 10 tín hiệu modul DI và 10 tín hiệu DO digital

Dưới đây; chúng ta sẽ làm một phép thử so sánh để biết được tại sao nên dùng chuẩn truyền thông thông qua bộ chuyển đổi modbus sang profinet thay cho các chuẩn modbus rtu; hoặc modbus tcp ip

So sánh giao thức profinet và modbus rtu/ modbus tcp ip

Điểm chung nhất của 2 giao thức này chính là giải mã dữ liệu và truyền tải chúng dựa trên các mạng internet thông qua các cổng giao tiếp

Chung thứ 2 dù là converter chuyển đổi modbus tcp/ip sang profinet hay converter chuyển đổi modbus thì chúng đều là những phần cứng chưa được cài đặt trước; ứng dụng chia sẻ dữ liệu cho plc, các động cơ motor, scada, hmi….

Giao thức modbus tcp ip / modbus rtu

Đối với các giao thức truyền thông modbus rtu hay modbus tcp ip được hình thành từ việc chuyển đổi analog sang modbus có các đặc tính sau:

Đây là một giao thức ethernet công nghiệp được phát triển đầu tiên trên thế giới; các giao thức này tồn tại khá nhiều năm trong các hệ thống sản xuất

Chúng mặc dù ổn định về phương diện tốc độ truyền tải dữ liệu; khoảng cách phát xa nhưng khả năng tiếp nhận thông tin không lớn; và thường với các plc lập trình đơn giản có thể dùng mấy loại converter này Ok

Điểm hạn chế của giao thức modbus rtu hay modbus tcp ip là sự tương thích với plc. Nếu cùng một hãng thì có thể plc sẽ đọc rất chuẩn.

Nhưng tín hiệu modbus truyền về plc từ nhiều thiết bị chuyển đổi đến từ các hãng sản xuất khác nhau; sẽ dẫn đến tính trạng không có sự tương thích xảy ra giữa thiết bị đo và plc

Đặc biệt là với modbus tcp ip nó là sự kết hợp giữa 2 giao thức internet ( ip ); và giao thức truyền dữ liệu kết hợp điều khiển ( TCP ). Trong đó:

IP làm nhiệm vụ xác định địa chỉ và ấn định thiết bị phù hợp là dữ liệu đã được chuyển hoá thông qua mạng interet

TCP đảm nhiệm vai trò sắp xếp dữ liệu và truyền tải chúng theo một chu kỳ; để tránh sự xung đột ảo giữa các thông tin dữ liệu đang truyền đi và dòng modbus tcp ip nó hay bị lỗi chỗ này.

Và một khi không có sự đồng nhất giữa các mạng tcp ip dẫn đến tình trạng đường truyền dữ liệu không song song với nhau gây lỗi; và trả về kết quả không mong muốn

Thông báo tiêu đề của giao thức modbus ngắn tầm 56 bit; dữ liệu truyền tải nằm trong một vài lệnh liên quan đến đầu tiếp nhận và các thanh ghi; ứng dụng trong việc tương tác trực tiếp với các thiết bị điều khiển như plc, scada, hmi; nhưng vấn đề chia sẻ thông tin dữ liệu thông qua modbus bằng các máy tính thì không suôn sẻ

Nếu như ứng dụng giao thức modbus chúng ta chỉ xoay quanh các thông tin dữ liệu giới hạn trong phạm vi hạn hẹp. Ví dụ như một số thiết bị I/O kết hợp với plc và hmi tạo thành một hệ thống giám sát nhỏ

Giao thức truyền dữ liệu thông qua profinet

Với giao thức truyền dữ liệu profinet thì sự kết nối tín hiệu của nó rất rộng hơn so với modbus rất nhiều. loại truyền thông này cho phép dữ liệu i/o trao đổi qua lại rất nhanh với độ tinh vi cực cao

Khi kết nối các thiết bị có tín hiệu đầu ra modbus hay modbus tcp ip với bộ chuyển đổi profinet truyền về plc thì nó tương thích tất cả; cho phép kết nối mà không cần phân biệt thiết bị modbus đó có điểm xuất phát từ hãng nào

So với các giao thức ethernet trước đây của hãng siemens; thì giao thức profinet được xem là một con rồng ngủ đông được đánh thức; với nhiều bước cải tiến mạnh mẽ thay đổi hoàn toàn thế giới truyền thông dữ liệu thông qua internet

Profinet có khả năng tạo tiêu đề thông tin dài; tiếp nhận nhiều tập dữ liệu phúc tạp và truyền tải các thông tin này lên tất các các hệ thống mà nó kết nối

Đối với profinet thì nó thách thức nguyên cả một hệ thống plc truyền tải dữ liệu trên các máy tính các địa điểm gần hay xa đều được
