Cảm biến phát hiện nước lẫn dầu RFLS-28N có độ chính xác cao nhất 2025

Bạn đã từng thấy dầu nổi trên mặt nước; trong dầu có nhiễm một tỷ lệ % nước ? Đó là tình trạng thường xuyên gặp phải đối với các đơn vị sử dụng các loại dầu diesel, dầu do, dầu bôi trơn…. Vậy là sao để chúng ta tách được dầu ra khỏi các tạp chất như nước, cặn dầu….

Sự ra đời của cảm biến rfls-28n giúp khắc phục vấn đề nước nhiễm dầu hoặc dầu nhiễm nước. Cảm biến có thể phát hiện và cảnh báo sự hiện diện của 2 loại chất lỏng trong một môi trường dựa vào tính năng đo mức dạng tần số

Có rất nhiều phương pháp phát hiện báo dầu tràn như sử dụng sensor siêu âm, điện dung, phao báo mức dạng inox hoặc nhựa. Nhưng để mà loại bỏ được nước nhiễm dầu thì chỉ có rfls-28n.

Chúng ta cùng tìm hiểu về dòng thiết bị này của Dinel nhé !

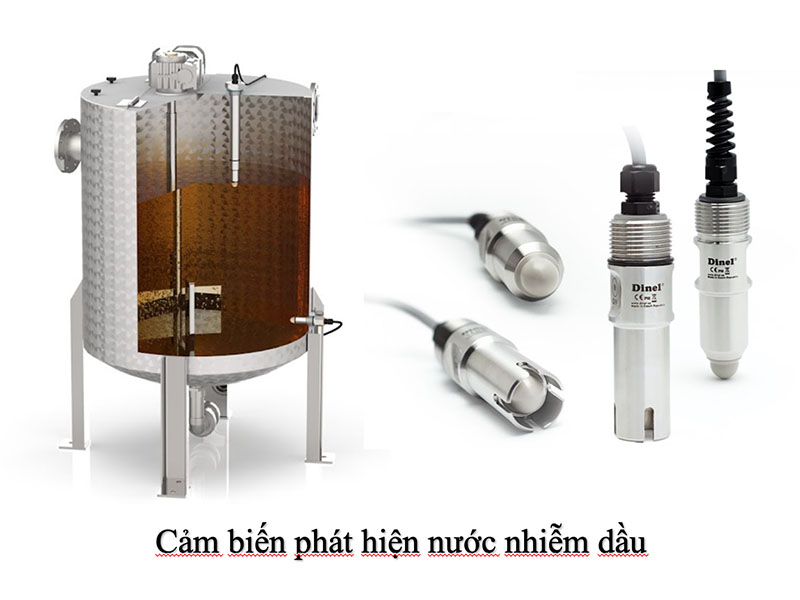

Cảm biến phát hiện nước lẫn dầu RFLS-28N là gì

Cảm biến phát hiện nước trong dầu rfls-28n là một loại sensor báo mức chất lỏng của Hãng Dinel – Cộng Hoà Séc được ứng dụng cho các dầu và nước; là thiết bị đo có thể phát hiện trong bồn dầu tinh khiết có lẫn chất lỏng là nước bên trong nhằm hút hết nước ra để tránh nước làm hỏng các thiết bị máy móc vận hành

Mà chúng ta đã biết các bồn dầu được sinh ra là để cung cấp nguồn nhiên liệu dồi dào cho máy móc vận hành. Nếu nước có lẫn trong dầu số lượng sẽ lâu ngày sẽ làm hư hỏng động cơ trong máy làm tuổi thọ máy móc ngắn và dễ bị hư hỏng

Chính vì vậy; cảm biến phát hiện nước lẫn trong dầu được thiết kế ra để điều khiển bơm nước ra khỏi bồn dầu nhằm đảm bảo lượng dầu trong bồn luôn tinh khiết

Trên thực tế; dòng sản phẩm này có cấu tạo kích thước nhỏ gọn giúp người dùng dễ dàng lắp đặt. Các chức năng cài đặt khả năng đo mức giữa 2 môi trường khá nhau của cảm biến rất linh động dễ dàng nên được nhiều đơn vị nhà máy chú trọng ứng dụng vào hết thông vẫn hành tách nước ra khỏi dầu; hoặc tách các tạp chất chứa trong dầu

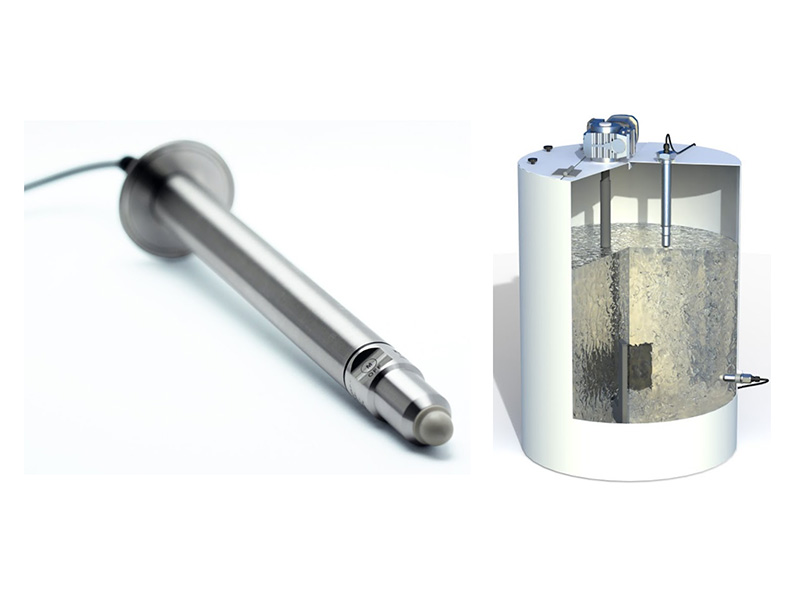

Cảm biến cảnh báo nước lẫn dầu hoạt động ra sao

Đây là một loại cảm biến điện dung nhưng nó được thiết kế theo công nghệ đo mức dạng tần số. Tức là chúng dựa vào sự thay đổi của các hằng số điện môi chất lỏng và vận hành tần số đo để phát hiện chất lỏng hoặc chất rắn

Mà hằng số điện môi giữa dầu và nước hoàn toàn khác nhau; hay nói một cách đơn giản là nước có tính năng dẫn điện cao hơn dầu và hoàn toàn không bị hoà tan trong dầu

Cho nên nguyên lý vận hành chính của sensor dinel rfls-28n là dựa vào tính năng công nghệ tần số để phát hiện sự thay đổi của môi trường đo

Giả sử bạn lấy 1 cái ly thuỷ tinh cho 50% dầu và 20% nước. lúc này chúng ta nhìn bằng mắt thường cũng có thể thấy 2 môi trường phân cách bởi nước màu trong còn dầu màu vàng

Khi cấp nguồn cho cảm biến đo mức rfls-28n

Bạn đặt cảm biến báo dầu cài chạm dầu không báo; rồi cắm sâu cảm biến khi chạm nước thì cài cảm biến xuất tín hiệu điều khiển

Lúc này dựa vào tần số khi chạm vào dầu sẽ mặc định không có gì xảy ra; nhưng khi cho cảm biến đi qua môi trường thứ 2 là nước thì sẽ có một tín hiệu pnp xuất ra từ thiết bị để cảnh báo có nước

Cảm biến đo mức dinel rfls-28n có các ứng dụng

Về ứng dụng đặc biệt thì đây là một thiết bị có thể:

• Phát hiện nước lẫn lẫn dầu
• Phát hiện dầu lẫn trong nước
• Phát hiện cát đá, bùn lẫn trong nước

Ví dụ bạn có một bồn dầu cao 10m để làm sao biết được bồn dầu này nguyên chất hay có lẫn nước ?

Thông thường; dầu nhẹ hơn nước sẽ nổi lên và nước chìm dưới đáy. Bạn chỉ cần lắp cảm biến phát hiện nước lẫn dầu RFLS-28N-10V-RG-P-B-K10-SHV thả chìm dưới đáy; ai cẩn thận hơn thì sử dụng cáp 12m hoặc 15m

Sau đó; cài đặt chức năng nhận nước không nhận dầu. thì lúc này chỉ cần có nước lẫn trong dầu thì cảm biến sẽ xuất tín hiệu cảnh báo

Báo mức chất lỏng dẫn điện, không dẫn điện

Nhóm chất lỏng dẫn điện: Sử dụng rfls-28n như một cảm biến báo đầy hoặc báo cạn mức chất lỏng như nước; nước sạch, nước thải, các chất lỏng axit hoá chất có tính ăn mòn thấp như kiềm naoh, axit loãng , nước clo….

Nhóm chất lỏng không có tính năng dẫn điện: Bởi bản chất của sensor rslf-28n là một loại thiết bị báo mức dựa vào tần số nên việc đo mức chất lỏng dẫn điện hoặc không dẫn điện là chuyện bình thường

Nhóm chất lỏng không có tính năng dẫn điện mà nhà máy hay ứng dụng như: Xăng dầu diesel , nước tinh khiết ro trong sản xuất thuốc; chất tẩy rửa sơn, Dầu DO, dầu dành, dầu cá…..

Báo đầy báo cạn chất rắn

Với các ứng dụng báo mức chất rắn chúng ta có các nhóm chất rắn dạng bột mịn, dạng hạt nhỏ và hạt trung

• Nhóm bột mịn bao gồm: bột sữa, bột ngũ cốc, bột cafe, bộ xi măng…
• Nhóm hạt rắn nhỏ như cát, đá bi trong xây dựng…
• Nhóm hạt trung như lúa, hạt bắp, hạt muối, hạt nhựa….

Đây là những nhóm chất rắn bạn có thể sử dụng cảm biến đo mức rfls-28n thiết kế gắn ngang thành bồn trong các ứng dụng báo đầy hoặc báo cạn chất rắn

Có những trường hợp yêu cầu thiết kế gắn ndọc nhằm mục đích báo đầy; hoặc báo cạn thì chúng ta thiết thêm cái ống nối tuỳ theo phạm vi báo mức chất rắn để lắp đặt

Phát hiện rò rỉ nước, dầu độ chính xác cao

Đây là ứng dụng khá phổ biến mà nhiều nhà máy hay sử dụng trong việc phát hiện rò rỉ đường ống dầu, bồn dầu hoặc nước

Ví dụ bồn dầu cao 10m chúng ta hoàn toàn không biết khi nào dầu tràn ra bên ngoài do bơm dầu quá nhiều; hoặc bồn dầu bị rò rỉ

Tuy nhiên; nếu bạn thiết kế một cái máng thu dưới đáy bồn dầu có độ dốc xuống. Lúc này gắn cảm biến rfls-28n gần cuỗi dốc máng chứa

Nếu trường hợp dầu bồn lớn bị tràn sẽ di chuyển về máng thu dầu dồn về 1 chỗ nơi gắn cảm biến. Khi dầu chạm đầu thiết bị đo sẽ xuất tín hiệu cảnh báo thông qua việc điều khiển còi hú hoặc điều khiển bơm lượng dầu tràn vào lại bồn chứa

Các thông tin kỹ thuật về cảm biến rfls-28n

Thông số	Miêu tả chi tiết
Lắp đặt	Dòng cảm biến phát hiện nước lẫn dầu hãng Dinel này được thiết kế sử dụng lắp dọc từ trên xuống tại các bồn bể, hố chứa nước thải, bể chứa bùn  thông qua ống nối hoặc lắp ngang tại các bồn chứa chất lỏng.
Chiều dài đầu dò, ren	Phần cảm biến đo trực tiếp để xuất tín hiệu điều khiển theo tiêu chuẩn dài 12,5mm; Phần thân inox có độ dài theo tiêu chuẩn như sau: RFLS–28_–1_–RG  và  RFLS–28_–10_–RG : Dài 58,5mm, Phần ren inox dài 18,5mm RFLS-28_-1_-FG: Dài  51,5mm, ren dài 18,5mm Phần chiều dài thên cảm biến có thể được thiết kế dài thêm thông qua ống nhựa chống ăn mòn; hoặc ống inox 304, inox316
Vật liệu	Thâm cảm biến: Thép không gỉ (AISI 316L), điện cực dò trực tiếp làm bằng nhựa chống ăn mòn, dây cáp làm bằng nhựa PVC
Nguồn điện	Người vận hành có thể sử dụng nguồn 12v, 24v hoặc thậm chí nguồn loop để cấp nguồn nuôi cho cảm biến đo mức hoạt động
Tín hiệu ra	Cảm biến xuất tín hiệu PNP hoặc NPN; dòng chuyển mạch tối đa 300 mA.
Nhiệt độ hoạt động	Thiết bị hoạt động trong môi trường nhiệt độ thường dao động -40 … +80 °C
Áp suất	ÁP suất chịu tối đa do lực từ chất lỏng, khí môi trường dao động max 100 bar
Kết nối ren	Chúng ta có 2 loại thiết kế ren cho rfls-28n là G3/4″ hoặc 3/4 NPT
Chống nước	Sensor được thiết kế chuẩn kín chống nước ip68 không cho chất lỏng xâm nhập thông qua các ứng dụng chả chìm thiết bị trong chất lỏng
Cáp	Được thiết kế nhựa PVC với chiều dài theo phạm vi đo chiều sâu chất lỏng; và chiều dài từ chỗ đo kéo đến tủ điều khiển

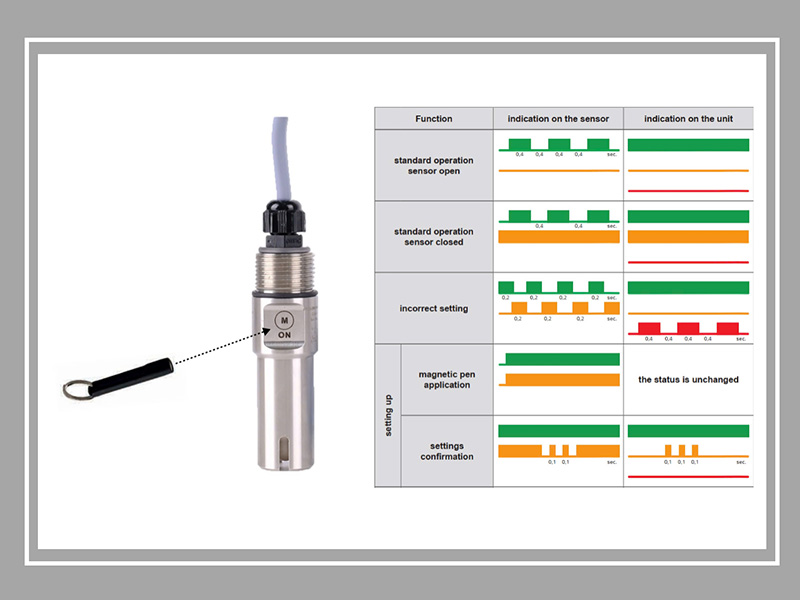

Cài đặt RFLS-28N Hãng Dinel bằng cách nào

Dưới đây là phần chia sẻ Hướng dẫn cài đặt cảm biến phát hiện nước lẫn dầu rfls-28n một cách chi tiết đơn giản; giúp anh em kỹ thuật nhà máy có thể kết nối sensor với thiết bị điều khiển một cách hoàn thiết

Vậy cài đặt sensor rfls-28n ra sao mời mọi người tham khảo:

Cài đặt chức năng phát hiện dầu tràn, rò rỉ dầu

Chuẩn bị một ly Dầu Diesel nguyên chất. Sau khi cấp nguồn cho cảm biến thì thả cảm biến chạm điện cực dàu trực tiếp dầu

Tại đây; lấy bút từ chạm vào nút ON trên thiết bị chờ đèn cam nhấp nháy 3 lần thì thả bút từ ra

Tiếp đó chấm bút từ vào nút ON lần nữa rồi rút ra là xong. Lúc này cứ ở trạng thái chạm dầu thì cảm biến sẽ xuất tín hiệu cánh báo dầu tràn

Cài phát hiện trong dầu có lẫn nước

Lấy một ly nhựa chứa 50% dầu và 30% nước lúc này chúng ta sẽ thấy dầu nhẹ hơn nước sẽ nổi lên trên hình thành 2 phân cách môi trường dầu và nước bởi chugns không hoà vào nhau

Do dầu nhẹ hơn nước nên nổi lên phía trên

Lấy cảm biến rfls-28n cắm xuyên qua lớp dầu chạm vào lớp nước. Đặt bút từ vào nút OFF rồi chờ đèn cam nhấp nháy 3 lần

Rút bút từ ra chờ vài dây rồi chạm bút từ vào lần nữa xác nhận

Kéo cảm biến ra khỏi nước tới môi trường dầu thì chạm bút từ nút ON chờ đèn cam nhấp nháy 3 lần là xong

Lúc này; khi chạm dầu cảm biến sẽ ở trạng thái ON cảnh báo có dầu; nhưng khi có nước xâm nhập cảm biến sẽ lập tức đổi trạng thái chuyển sang OFF

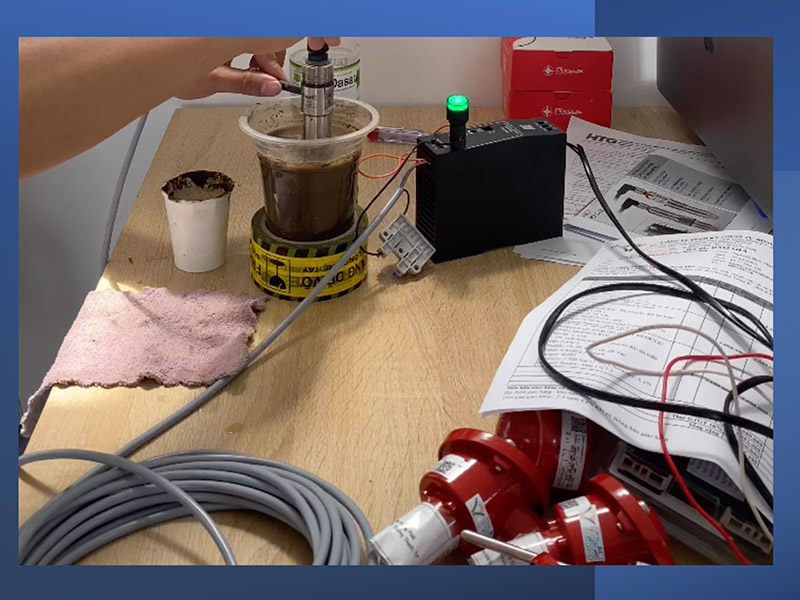

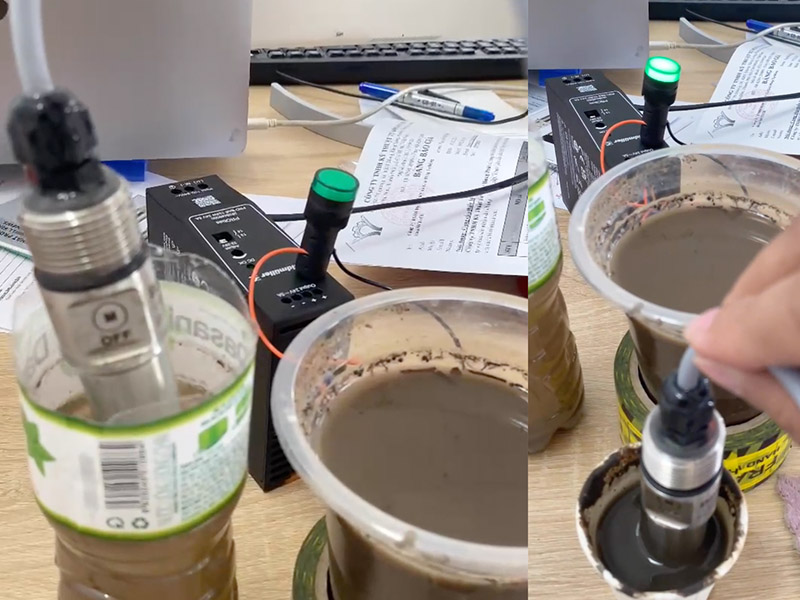

Cài chức năng báo mức bùn loãng trong nước

Lấy một ly nhựa cho vào 60% bùn loãng và 20% nước. Tại đây; nhìn vào mắt thường mọi người cũng thấy sự phân cách sữa 2 môi trường nước và bùn vì do bùn nặng hơn chìm xuống dưới

Lấy cảm biến báo mức rfls-28n chạm vào môi trường bùn; sau đó lấy bút từ chạm vào nút OFF chờ khoảng 4 giây thì rút bút từ ra. Sau đó chạm bút từ vào OFF thêm 2 giây

Rút cảm biến ra khoi môi trường bùn di chuyển tới môi trường nước thì chạm bút từ vào nút ON khoảng 4 giây thì rút bút từ ra

Lúc này; khi cảm biến rfls-28 chạm bùn thì sẽ ở trạng thái off không có tín hiệu gì. Nhưng khi chạm nước cảm biến sẽ xuất một tín hiệu cảnh báo

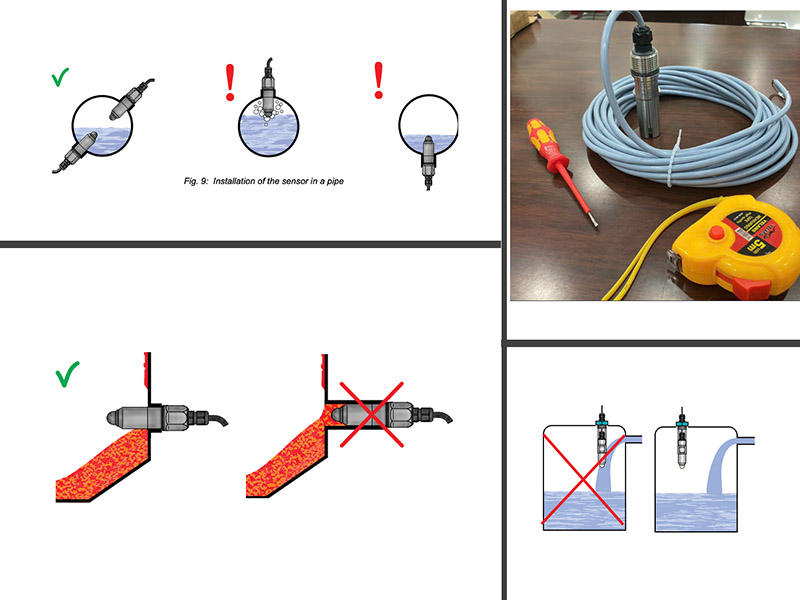

Cách lắp đặt cảm biến cảnh báo mức dầu rfls-28n

Vấn đề lắp đặt cảm biến phát hiện nước có trong dầu dinel cực kỳ quan trọng vì

• Liên quan đến kết cấu diện tích lắp
• Thiết kế sản phẩm liên quan đến phạm vi đo mức báo mức
• Yêu cầu lắp đặt theo chuẩn mực từ nhà cung cấp
• Nguyên tắc lắp đặt do nhà sản xuất đưa ra

Chính vì vậy; chúng ta những người dùng thông minh. Với mong muốn lắp đặt cảm biến rfls-28n hoạt động ổn định lâu dài; độ chính xác cao thì phải lắp đặt theo yêu cầu kỹ thuật

Tránh ống bơm dầu

Vị trí lắp đặt cảm biến dinel rfls-28n phải tránh xa các ống bơm dầu hoặc chất lỏng khác vào bồn

Vì trên nguyên tắc cảm biến chạm dầu hoặc chất lỏng nó sẽ xuất tín hiệu cảnh báo tràn hoặc cạn. Mà nếu chúng ta lắp thiết bị đo gần các ống bơm dầu vào bồn thì dầu tràn dào chạm cảm biến sẽ dẫn đến báo sai

Hoặc nơi dầu xả xuống sẽ bị nhấp nhô. Lúc này cảm biến chạm phần dầu nhô lên nó cũng báo sẽ đến sai số

Vì vậy nguyên tắc lắp đặt là tránh xa ống bơm dầu; ống bơm nước và chất lỏng khác. Nên lắp càng xa càng tốt; và nếu vị trí lắp chỗ mức dầu luôn tĩnh nặng hoặc nhấp nhô ít sẽ làm tăng thêm độ chính xác cho thiết bị báo mức

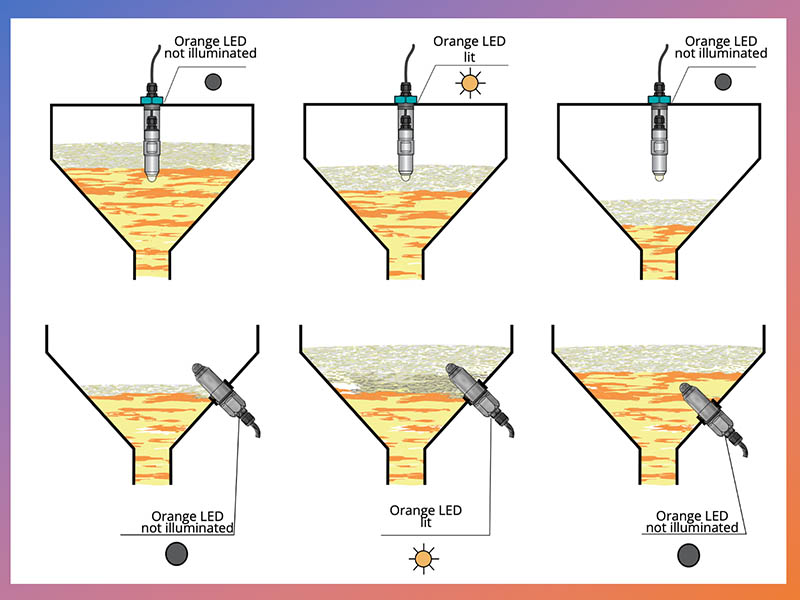

Thiết kế bồn yêu cầu lắp ngang

Đối với các bồn chứa dầu và các chất lỏng khác có chiều dào 4m trở lên thì chắc chắn cảm biến không thể nào thiết kế ống kéo dài lắp dọc được

Vì vậy; chúng ta chỉ lắp đặt cảm biến mức dầu rfls-28n ngang thành bồn để báo cạn dưới đáy và cảnh báo tràn dầu phía trên

Thiết kế bồn lắp dọc

Đối với nhiều bồn chứa dầu chiều cao tầm dưới 3m mà có thiết kế sát nhau; hoặc xung quanh có nhiều thiết bị gây hẹp diện tích gây nên khó khăn trong vấn đề lắp đặt cảm biến báo mức dầu rfls-28n

Hoặc các chất lỏng axit hoá chất có tính ăn mòn thấp nếu lăos ngang người dùng họ sợ vấn đề rò rỉ nên yêu cầu lắp đọc

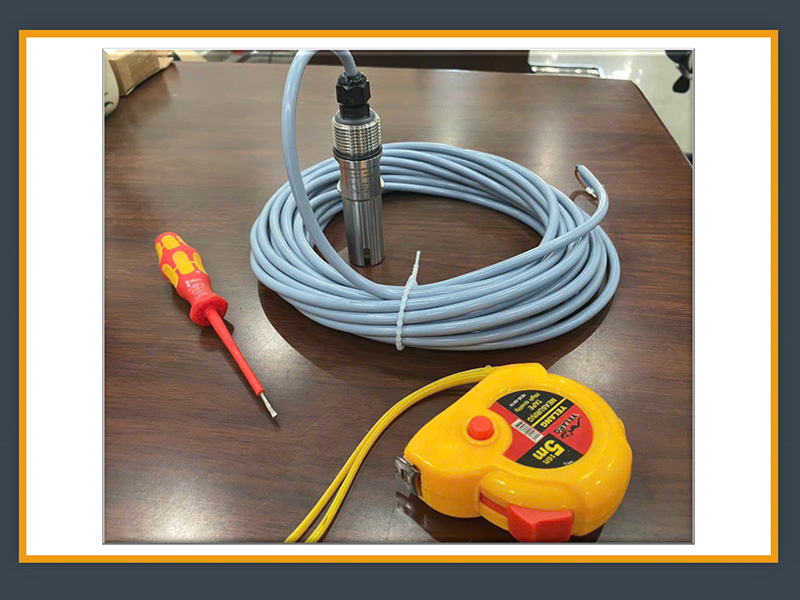

Giá Cảm Biến Dinel RFLS-28N

Giá cảm biến dinel rfls-28n luôn là một ẩn số, mặc dù đây là loại sensor cảnh báo nước lẫn trong dầu, bùn lẫn trong nước giá rẻ nhưng các báo giá thiết bị còn phụ thuộc vào phạm vi đo; môi trường đo mức và thiết kế sản phẩm

Cho nên giá cảm biến còn phụ thuộc vào chiều dài dây cáp; ống nối thân cảm biến, chất liệu thiết kế và ngõ ra là npn hay pnp…

Sự thay đổi trên làm mức giá cảm biến đo mức rfls-28n dao động trong khoảng 5 – 10 triệu

Dựa vào kinh nghiệm lâu năm với mức độ uy tín trong ngành; mình chia sẻ cho người mua một vài yếu tố chính ảnh hưởng đến giá thông dụng nhất mà chúng ta hay gặp phải

Phụ thuộc vào số lượng mua thiết bị

Bên cạnh đó; các yếu tố về số lượng đặt hàng cũng là nguyên nhan ảnh hưởng đến giá rất lớn

Ví dụ bạn đặt 30 cái cảm biến đo mức RFLS-28N-10V-RG-P-B-K7-SHV hoặc K9, K15, K21…. So với việc đặt hàng 1 cái là mức giá của thiết bị cho 2 đơn hàng này đã khác nhau rồi. Lý do là vì mua số lượng nhiều khi nào nhà sản xuất cũng có mức chiết khấu cao về giá

Phụ thuộc vào thời gian đặt hàng

Với một dự án gồm 6 bồn dầu với yêu cầu cảnh báo mức dầu có lẫn nước. Điều này có nghĩa là bạn cần mua tới 6 cái cảm biến báo mức rfls-28n

Số lượng này quá ít để nhà cung cấp đặt hàng. vì vậy họ sẽ gom các đơn hàng lại cho đủ số lượng rồi đặt nên thời gian đặt tầm 8-10 tuần thì lúc này giá sản phẩm dao động tầm 5tr – 7tr/ cái tuỳ loại

Tuy nhiên; với số lượng đó mà dự án cần gấp trong vòng 3-4 tuần thì lúc này giá cảm biến rfls-28n tầm 7,5tr – 8,5tr / cái

Phụ thuộc vào tỷ giá đồng EURO

Ví dụ đơn hàng 10 cái báo mức bùn sâu 10 mét. Thì lúc này model chúng ta chọn cho cả 10 cái là RFLS-28N-10V-RG-P-B-K10-SHV

Mình báo giá cho người mua vào tháng 01/2025 lúc này tỷ giá EURO là 28.000 mà dự án kéo dài tới 10/2025 lúc này tỷ giá EURO là 33.000

Với mức chênh lệch tỷ giá 5.000 / 1 EURO thì sẽ kéo theo giá cảm biến tăng. Tuy nhiên; nếu ngược lại lúc này tỷ giá giả sử giảm về 25.000 thì các bạn mua được cảm biến giá rẻ hơn so với lúc ban đầu

Hướng dẫn đấu nối Sensor RFLS-28N-10V-RG-P-B-K10-SHV

Phần đấu nối thiết bị đo khá quan trọng nha các bạn. Chính vì vậy; để chúng ta có tầm nhìn bao quát hơn về thiết bị đo

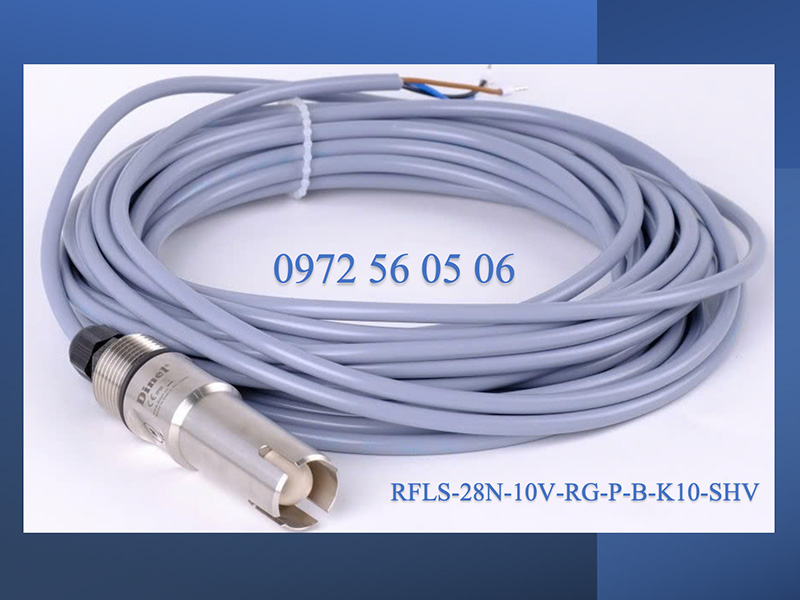

Mình sẽ lấy một model full code của sản phẩm Dinel – Czech: RFLS-28N-10V-RG-P-B-K10-SHV để làm ví dụ chuẩn mực ;thực hành đấu nối dòng cảm biến báo ức một cách thực tế

Thì đối với cảm biến mức dầu RFLS-28N-10V-RG-P-B-K10 mình khái quát sơ bộ cho anh em dễ hiểu đây là dòng sensor có bước ren G3/4, tín hiệu cảm biến xuất ra là PNP, cáp nôi tầm 10m điều này có nghĩa phạm vi đo của các bạn có thể giao động trong khoảng 0-10m

Ví dụ cảnh báo dầu tràn 0-5m, hay phát hiện nước nhiễm dầu phạm vi 0-3m đều dùng được model phía trên mọi người nhé

Về phần hướng dẫn đấu dây sensor RFLS-28N-10V-RG chúng ta sẽ tiến hành các trình tự cụ thể

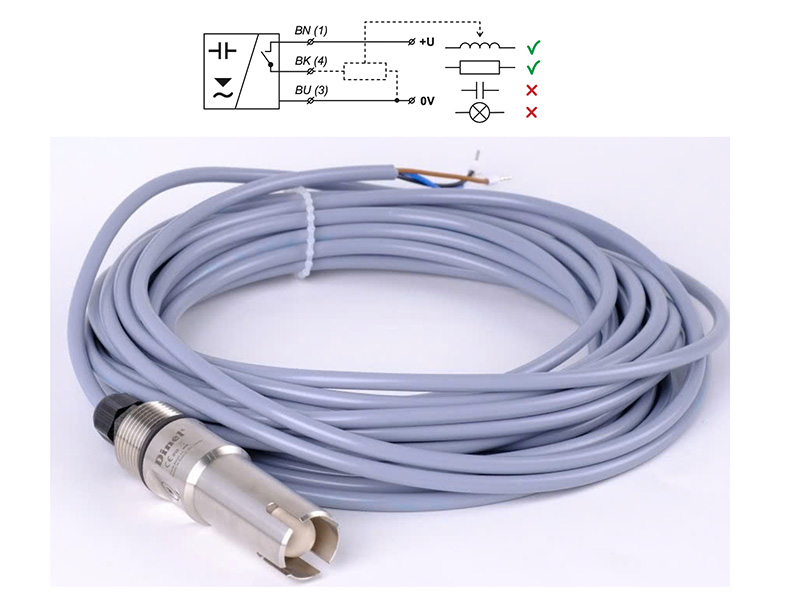

Phân biệt màu dây chuẩn bị cho đấu nối

Việc phân biệt màu dây để xác định được nên dùng dây màu gì đấu vào đâu là hợp lý. Đây là bước mặc dù khá đơn giản nhưng cực kỳ quan trọng

Bạn chỉ cần đấu sai màu dây đồng nghĩa với việc hưng hỏng cảm biến thậm chí gây cháy nổ do chập nguồn tạo nguy hiểm cho bản thân

Cảm biến RFLS-28N-10V-RG-P-B-K10 có tất cả 3 dây chia làm 3 màu riêng biệt lần lượt là:

• Black – Màu đen. Đây là dây tín hiệu output điều khiển PNP
• Brown – Màu nâu. Loại dây này dùng để đấu vào chân dương nguồn 12v hoặc 24v
• Blue – Màu xanh. Dùng để đấu vào chân âm nguồn 12v hoặc 24v

Cấp nguồn cho thiết bị RFLS-28N-10V-RG

Trên catalog rfls-28n hãng Dinel Cộng Hoà Séc có đề cập chính xác nguồn cấp 7-34V dòng DC. Chính vì vậy điều kiện kiên quyết khi cấp nguồn chú ý phải sử dụng nguồn điện DC

7-34V có nghĩa là bạn có thể chọn nguồn cấp trong phạm vi này. Thông thường; tôi hay chọn nguồn 24V; nếu tủ điện anh em nào có nguồn 12v thì cũng có thể chọn để cấp nguồn cho thiết bị đo

Sau khi chọn bộ nguồn thì chúng ta lấy dây nâu cảm biến đấu vào chân + 24V; dây xanh cảm biến đấu vào chân -24V

Hướng dẫn đấu dây điều khiển vào đèn cảnh báo

Thiết bị có 3 dây mà chúng ta đã lấy 2 dây cấp nguồn thì chắc chắn dây màu đen còn lại đấu vào để cảnh báo bật đèn khi dầu tràn; trong dầu có nước, trong nước có cát… Nói chung phát hiện chất lỏng chất rắn ở 2 môi trường khác nhau

Đối với đèn cũng có 2 dây. Chúng ta lấy 1 đầu dây đèn nối với dây điều khiển pnp màu đen của sensor RFLS-28N-10V-RG-P-B; dây còn lại của đèn đấu vào chân -24V

Đây là phương pháp hướng dẫn đấu nối cảm biến dinel rfls-28n một cách thực tế. Chúng ta có thể dựa vào cách đấu nối này để kết nối thiết bị điều khiển với bơm, vạn tuỳ ý cho từng model khác nhau của dòng sensor này

Mua cảm biến phát hiện nước nhiễm dầu Hãng Dinel ở đâu

Đối với các dòng cảm biến phát hiện nước lẫn dầu bạn có thể tìm hiểu và mua thông quâccs kênh thông tin chia sẻ đưới đây

Đối với sự phân cách vùng miền bạn có thể mua cảm biến mức dầu rfls-28n tại Hồ Chí Minh, Hà Nội, Đà Nẵng, Huế, Đà Lạt, Cần Thơ….

Phương pháp hiện đại là chúng ta tìm hiểu trên các trang mạng. Sau đó; lập bảng so sánh giá cả giữa các loại cảm biến phát hiện nước nhiễm dầu về nhu cầu hàng có sẵn, chất lượng, giấy tờ cần thiết…. Từ đó; đưa ra quyết định mua loại cảm biến phát hiện dầu này

Dựa vào các nhà cung cấp có sẵn như các Công Ty Thương Mại, các Công Ty Lắp Đặt để họ mua hàng và lắp đặt thiết bị báo mức cho chúng ta

Liên hệ trực tiếp mình – Nhà phân phối chính thức thiết bị đo mức Hãng Dinel – Czech tại Việt Nam. Cảm biến rfls-28n là một trong những dòng sản phẩm phía Công Ty phân phối khá nhiều tại các Nhà Máy 2 miền Nam Bắc; tại đây các bạn không phải lo lắng về các loại giấy tờ do Chủ Đầu Tư yêu cầu
