Z109REG2-1
Phần tóm tắt thu gọn
Rất nhiều anh em thắc mắc cái con z109reg2-1 nó có tác dụng gì mà tại sao trên internet lại hot đến thế. Giá cả của bộ này ra sao ? Đặc biệt; sự đa năng của bộ chuyển đổi tín hiệu z109 nó nó thể hiện qua các ứng dụng nào trong nhà máy.
Ngoài việc; liệt kê hết các ứng dụng nổi trội thì sẽ gửi anh em tham khảo thêm các tài liệu như manual, datasheet của z109reg2-1 để chúng ta có thể nắm bắt và hiểu sâu hơn về tính năng của dòng converter seneca này
Mà cái quan trọng là loại thiết bị này tín hiệu output đầu ra cũng rất xịn nha anh em. Nó output được tất cả các dòng analog 4-20ma đồng thời kèm thêm một tín hiệu relay on/off để anh em nào cần điều khiển bơm van hay động cơ thì dùng. Bản chất của converter z109reg2-1 là thế luôn có sự đa năng đi kèm tính chuẩn xác
Ví dụ sử dụng bộ chuyển đổi z109reg điều khiển tín hiệu áp suất chẳng hạn
Yêu cầu bài toán nhà máy cần loại cảm biến áp suất khí nén dải đo 0-60bar. Nhà máy cần 40 bar tới đó cần xuất 1 tín hiệu relay đóng áp lại
Thì trong trường hợp này; thì ta cấp cho nhà máy con cảm biến đo áp dải 0-60 bar tương ứng với dòng ra 4-20ma. Rồi lấy tín hiệu 4-20ma đấu vào bộ seneca z109reg2-1 và cuối cùng là cài đặt trên z109 tới điểm 30 bar thì xuất 1 relay pnp hoặc npn gì đó; đấu thêm vào cái relay trung gian rồi muốn điều khiển bơm van thì đấu trực tiếp vào đó là xong
Còn anh em nào muốn đơn giản thì dùng con công tắc áp suất cơ loại một tiếp điểm cũng được. Nhưng ngặt cái nếu dùng loại cơ sau này thay thế phải chờ đặt hàng này nợ cũng mệt
Thôi tới đây cùng tìm hiểu chi tiết về bộ chuyển đổi tín hiệu seneca này nhé !
Converter z109reg2-1 là gì
Z109reg2-1 thực tế nó là một bộ chuyển đổi trung gian với sự đang năng nhiều kênh tín hiệu input và nhiều kênh output. Mà được cái z109reg nó không cố định input và output; điều này có nghĩa là chúng ta muốn thay đổi đầu vào đầu ra ở dưới dạng tín hiệu nào trong vòng 30 giây bằng cách cài đặt bằng tay hoặc bằng phần mềm hãng
Điểm xuất phát của z109reg nó bắt nguồn xuất xứ từ hãng seneca một trong những hệ thống nhà máy sản xuất công nghiệp lớn của nước ý ( italy ). Cũng chính vì bản chất thông dụng nên bộ chuyển đổi tín hiệu này mới được hãng nó sản xuất nhiều và phân phối đại trà trong các hệ thống sản xuất hiện nay
Đặc biệt là so với các ứng dụng cùng ngành thì z109reg2-1 được coi là một con transducer chuyển đổi; hoặc đá relay điều khiển giá rẻ thuộc phân khúc hàng châu âu ( G7 ) với đầy đủ các giấy tờ co/cq mà người dùng cần bên bán hỗ trợ
Bên cạnh đó; vấn đề cài đặt z109 và đấu nối dây rất rõ ràng cho từng ứng dụng. Và chúng nó được liệt kê đầy đủ hình thành một sơ đồ đấu nối trên chính bản thân mỗi dòng thiết bị này của seneca; nên việc anh em tự ý cài đặt z109reg hay đấu nối nó đều rất dễ
Đó là khái quát tất tần tật sơ lược về bản thân thiết bị z109. Còn bây giờ chi tiết để chính minh sự đa năng của loại converter này ra sao !

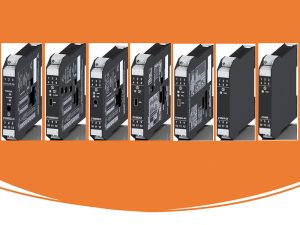

Lịch sử hình thành bộ chuyển đổi z109reg2-1
Để mà có được phiển bản hoàn chỉnh z109reg2-1 thì nhà sản xuất seneca phải trải qua biết bao giai đoạn khó khăn trong quá trình nâng cấp thiết bị chuyển đổi.
Nói đến bắt đầu từ bộ z109s; khi đó cách thức chuyển đổi tín hiệu analog 4-20ma nó quá nhiều đi; mà thị trường mới ngóp nghép cho một vài hãng sản xuất thiết bị chuyển 4-20ma ra 4-20ma uy tín và chưa có nhiều thiết bị công nghiệp thông dụng. Lúc này z109s của seneca ra đời chỉ đơn giản là cách ly lọc nhiễu input 4-20ma ra 4-20ma 1500Vac
Một năm sau thì các nhà máy đồng loạt lên tiếng về mức độ khử nhiễu của z109s chưa có tính chuẩn xác. Nên hãng seneca lại nâng cấp phiên bản thành Z109S-DI dưới dạng nguồn loop tính năng ứng dụng cũ 0…20ma hoặc 4-20ma ra 4-20ma hoặc 0-20ma với mức khử nhiễu max 3500Vac
2 năm sau nhà máy muốn phát triển mạnh mẽ dòng này tại các nước nên cho ra các phiên bản chuyển đổi tín hiệu nhiệt độ; ntc, ptc, mv, biến trở điện trở ra 4-20ma hoặc 0-10v …..nên mới có chuyện ra đời thêm các option z109reg-bp và z109ui2-1
Nhưng được nửa năm thì hãng vãn thấy con chip thiết kế trong đó dễ bị khan hiếm và chưa tốt lắm lúc này Z109REG ra đời rồi sau đó tới z109reg2-1 với sự đa năng cộng thêm tính lọc nhiễu lên đến 3750Vac, nguồn cấp 24v vượt trên sự mong đời của người dùng
Tiếp đến; với phiên bản hoàn thiện trên thì hãng muốn sự đa năng của thiết bị seneca phải luôn vượt trội so với các hãng khác. Chính vì thêm một option tiếp bước ra đời trong vấn đề chuyển đổi analog 4-20ma; chuyển đổi điện trở, nhiệt độ, biến trở nhưng nguồn cấp là 220V đó chính là model z109reg2-h

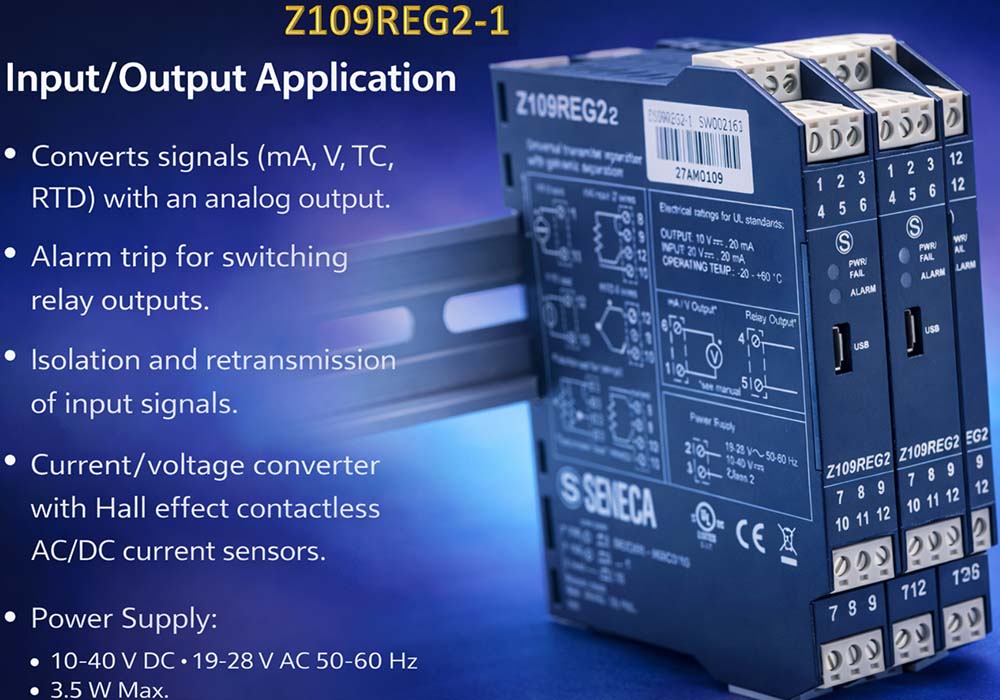

Thông số kỹ thuật bộ chuyển đổi seneca z109reg-1
Xoay quanh vấn đề liên quan đến bất kỳ một loạt các sản phẩm chuyển đổi nào đi chăng nữa thì chúng ta chỉ cần hiểu tóm gọn công năng chính của nó thôi. Để từ đó nắm bắt được ứng dụng và các điều kiện đủ lớn để sử dụng nó
Z109reg2 cũng thế nó thể hiện các phương diện kỹ thuật chuẩn:
Về cách cấp nguồn:
- Z109reg2-1 sử dụng nguồn 24v dòng ac hoặc dc đều được
- Z109reg2-h thì hướng tới việc dùng nguồn 220v
Tính năng lọc nhiễu khử nhiễu của 2 loại trên 3.750 Vac. Chống nhiễu trên toàn diện từ nguồn đến đầu vào input và đầu ra output
Input:
- Điện áp mV và V ví dụ 0-60mv, 0-75mv, 0-20v….
- Dòng điện 0-20ma, 4-20ma, 0-15ma, 0-17ma, 0-12ma.,..
- Biến trở 5kohm, 10kohm, 15kohm, 20kohm, 25kohm, 50kohm….
- Điện trở 10kohm, 20kohm
- Tín hiệu pt100, can sứ s, can nhiệt loại k
- Tín hiệu điện trở nhiệt ntc ra 4-20ma, ptc
Output: 4-20ma, 0-10v, 0-5v, 0-2v, 0-14ma, 0-19ma…..
Độ chính xác 0,001
Lắp trong tủ điện tại các thanh din rail
2 chế độ cài đặt thu công bằng tay và phần mềm máy tính
Kích thước 17,5 x 100 x 112 mm
Nặng 200g
5 tác dụng của bộ chuyển đổi tín hiệu z109reg2-1
Thật đấy ! Kiếm đâu ra bộ transducer tiết kiệm đa năng với mức giá rẻ bèo như thế này. Dưới đây mình sẽ thể hiện chi tiết toàn bộ các ứng dụng mà bộ chuyển đổi tín hiệu z109reg2-1 mang lại cho các hệ thống công nghiệp
Quan trọng là nhờ vào các ứng dụng và cách đấu dây cho từng ứng dụng cụ thể dưới đây sẽ giúp anh em nên dùng con thiết bị seneca này trong những trường hợp nào; cài đặt ra sao theo từng hệ thống sản xuất cụ thể

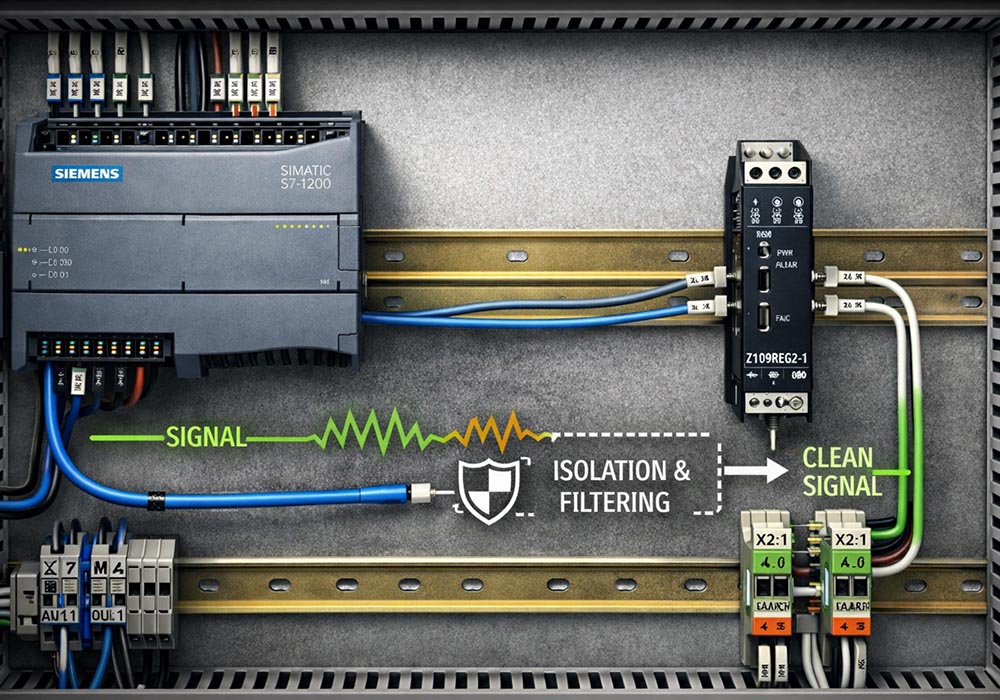

Cách ly chống nhiễu analog 4-20ma/ 0-20ma
Với sự cải tiến của nhiều lần nâng cấp thì chuẩn nòng cốt của bộ chuyển đổi z109reg2-1 của seneca vẫn nằm trong tiêu chí chống nhiễu do động cơ, biến tần, từ trường hay sóng hài; plc gây ra….
Cụ thể vấn đề chống nhiễu chủ yếu là hướng tới các cảm biến output 4-20ma. Vì mô hình giám sát này hoạt động trong các hệ thống sản xuất lớn nên gần như bị nhiễu toàn tập. Mà anh em biết rồi một khi rơi vào tình trạng nhiễu analog thì con số hiển thị cứ nhảy lên xuống liên tục làm sao mà giám sát
Cho nên trong quá trình nâng cấp z109reg2-1 seneca luôn chú trọng nâng cả khả năng lọc nhiễu cho dòng thiết bị này để đánh mạnh vào các thị trường châu âu và châu á. Cho nên chống nhiễu analog 0-20ma, 4-20ma, 0-5v, 0-10v hay bất kỳ dải analog nào đối với converter z109 là bất bại
Ví dụ chống nhiễu cho cảm biến áp suất chẳng hạn. Thông thường mấy con đó áp suất hay kết nối tín hiệu 4-20ma đi qua các biến tần; đôi trường hợp dây tín hiệu thòng lòng qua mấy cái motor máy bơm thì vần đề nhiễu xảy ra thôi chứ có gì đâu.
Khắc phục vấn đề trên thì đoạn tín hiệu 4-20ma từ cảm biến áp suất truyền về biến tần ấy. Lắp hẳn một con z109reg2-1 ở giữa giúp chuyển đổi 4-20ma ra 4-20ma nhằm cách ly và khuếch đại giúp tín hiệu analog truyền đi luôn ổn định; áp suất hiển thị cực nhuyễn

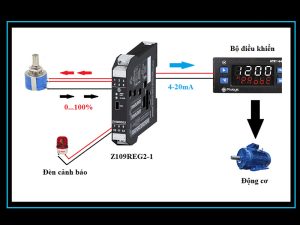

Điều khiển biến trở ra 4-20ma bằng relay on/off chỉnh motor
Rất rõ ràng; mấy thanh biến trở tại các hệ thống sản xuất thép uốn hay uốn cong một vật gì đó muốn đưa về plc điều khiển thì bắt buộc phải chuyển đổi các tín hiệu ohm từ biến trở ra 4-20ma thì mấy bộ plc mới lập trình và đọc được từ đó mới sinh ra vấn đề điều khiển biến trở thông qua các biến tần….
Bở bản thân mấy con plc đâu có ai bán card đọc tín hiệu điện trở biến trở đâu. Chính vì thế; seneca trong quá trình sản xuất luôn chú trọng đến tính đa năng này nhằm giúp chuyển đổi các tín hiệu biến trở ra 0-10v hoặc 4-20ma dưới dạng tín hiệu analog để tạo điều kiện thuận lợi cho plc có thể đọc hiểu và vận hành giám sát điều khiển
Ví dụ biến trở 0-10kohm chẳng hạn người ta muốn chuyển đổi chúng ra 4-20ma đồng thời trong quá trình vận hành khi mà biến trở tới 5K ohm thì bắt buộc phát có một tín hiệu relay on/off tham gia vào quá trình đóng ngắt. Lúc này nhiệm vụ của z109reg sẽ đứng ra trung chuyển biến trở 0-10kohm ra 4-20ma và output 1 relay pnp hoặc npn
Chuyển đổi tín hiệu nhiệt độ ra 4-20ma kèm lọc nhiễu
Thông dụng nhất và tô đậm tính đa năng của z109reg chính là bản chất chuyển đổi tín hiệu cảm biến nhiệt độ ra 4-20ma trong các môi trường nhiễu sóng cao. Như bản thân chúng ta đã biết; hệ thống sản xuất nào cũng đều trưng dụng các thiết bị đo nhiệt trong quá trình giám sát
Do vậy; mới sản sinh ra nhiều loại cảm biến nhiệt độ khác nhau nhằm đáp ứng cho từng ứng dụng giám sát nhiệt cao thấp; chịu mức ăn mòn hay tính chuẩn xác cực cao….Mà việc chuyển hoá chúng thành các tín hiệu plc giám sát lại càng quan trọng hơn
Do vậy; nhiệm vụ chính của z109reg2-1 trong trường hợp này vẫn đóng vai trò chuyển đổi tín hiệu nhiệt độ từ pt100, can nhiệt k, can sứ s, pt1000, hay linh kiện cảm biến nhiệt ptc, ntc ra 4-20ma hoặc 0-10v nhằm khuếch đại tín hiệu nhiệt được truyền xa hơn và ổn định chúng trong mọi môi trường nhiễu sóng hài

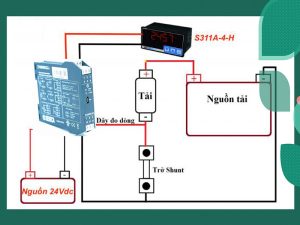

Chuyển đổi tín hiệu điện trở shunt ra 4-20ma
2 dạng điện trở shunt output tín hiệu rất cần đến bộ chuyển đổi z109reg2-1 làm hâu thuẫn đưa về dòng analog 4-20ma có độ chính xác cực cao đấy là loại điện trở shunt dòng ra 0-60mv và 0-75mv vì đây là các dòng điện áp cực nhỏ plc hoàn toàn không thể nào can thiệp được
Bắt buộc phải có một bộ chuyển đổi tín hiệu 0-75mv hay 0-60mv ra 4-20ma thì mới hướng đến vấn đề đọc hiểu từ plc hay biến tần.
Mà cũng không mấy thiết bị nào có thể chuyển đổi điện trở shunt ra analog có tính tin cậy cao như thế đâu. Vì môi trường điện trở hoạt động cũng bị ảnh hưỡng nhiễu sóng điện từ là chuyện rất bình thường
Bù cộng hưởng tăng độ chính xác dòng 4-20ma
Bù cộng hưởng hay còn gọi là làm tín hiệu 4-20ma được chính xác. bản thân mấy con lập trình hay mấy bộ đồng hồ hiển thị analog khi đọc tín hiệu 4-20ma thì phải chuẩn đầu ra 4-20ma chứ không phải 0-17ma hay 0-19,8ma thì chả bao giờ nó lập trình được
Mà cái chuyện đôi lúc cảm biến truyền xa hay có vấn đề gì về tín hiệu hoặc độ chính xác không cao đều dẫn đến việc tín hiệu analog 4-20ma output ra không đủ. Đa phần nằm trong trạng thái 0-15ma, 0-18,9ma, 0-19,5ma….
Do đó cần một bộ chuyển đổi tín hiệu có thể cài đặt làm sao đó sau khi tín hiệu 4-2ma sai số input vào phải cho đầu ra 4-20ma chính xác gần như 100%
Hoặc ví dụ anh em đang dùng con thuỷ tĩnh đo mức nước 0-7m tín hiệu ra 4-20ma tương ứng trong trường hợp không can thiệp được con plc. Ví dụ bị hư cần gấp hàng thay thế mà thị trường không có sẵn chẳng hạn
Ta có thể dùng con thuỷ tính 0-10m tương ứng 4-20ma để thay thế. Tất nhiên; sẽ có sự sai lệch ngay lúc này nếu thay thế 0-10v ra 4-20ma đưa về plc
Lúc này ứng dụng tính toán 0-10m thì ra 4-20ma vậy 0-7m trên cảm biến đó ra bao nhiêu ma. Giả sử ra 0-17ma thì lúc này lấy tín hiệu 0-17ma đưa vào z109reg2-1 rồi output ra 4-20ma đưa về plc đọc vẫn hoàn toàn chính xác. Đấy là điểm trọng tâm trong vấn đề cộng trừ tín hiệu do z109 giúp người dùng xử lý vấn đề khó
Phần mềm cài đặt bộ chuyển đổi seneca z109
Không phải tự dưng mà hãng sản xuất seneca lại đưa ra 2 phương pháp cài đặt cho model z109reg đâu mọi người. Vì có đôi lúc những ứng dụng mà bản thân chúng ta không thể cài đặt bằng tay một cách chính xác; nên sẽ dựa vào kết cấu phần mềm hãng để cài trên mát tính hoặc điện thoại
Hoặc dựa vào phần mềm cài đặt chúng ta có thể test rõ được lỗi của thiết bị z109 khi xảy ra sự cố hoặc theo dõi độ chính xác của nó đều được
Do vậy; phần mềm easy set up của nhà máy được tạo ra nhằm hỗ trợ người dùng trên mọi phương diện cài đặt input đầu vào và output đầu ra một cách miễn phí chỉ việc tải về và dùng thôi
Đặc biệt; sử dụng phần mềm easy cài đặt con z109reg2-1 không khó khăn mà ngược lại cực dễ; đơn giản và nhanh chóng
Ví dụ như việc chuyển đổi tín hiệu 0-18,9ma ra 4-20ma thì làm sao mà cài đặt bằng tay được. Chúng ta phải áp dụng phần mềm trong trường hợp đặc biệt này để cài thuết bịu seneca
Hướng dẫn cài đặt z109reg của seneca
Với bản manual của z109reg2-1 thì tôi tin rằng anh em có thể cài đặt thiết bị rất là dễ dàng thông qua 2 phương thức:
- Tiến hành cài đặt theo tư duy bằng tay gạt thanh swich trên chính bản thân thiết bị
- Sử dụng phần mềm cài đặt của hãng để kiểm tra và test độ chính xác
Tuỳ vào từng trường hợp cụ thể; và cách thức cài thì anh em cảm thấy phương thức nào tiện tay áp dụng thôi. Miễn kết quả cho ra theo đúng yêu cầu bài toàn và thiết bị seneca hoạt động chính xác là được
Trên bộ datasheet của z109 mô tả rất rõ cách gạt swich cho từng ứng dụng chuyển đổi tín hiệu cụ thể thông qua các hình ảnh và ví dụ rõ nét. Anh em có thể tham khảo trên đó nhé
Còn về cài đặt loại thiết bị chống nhiễu này trên phần mềm thì mình sẽ chỉ anh em thông qua zalo để gửi file phần mềm; catalog và phương thức cài cho anh em thực hành trên chính converter z109reg-1 của mình
Sơ đồ đấu dây đa năng của transducer z109reg2-1
Phải nói rất thích bộ chống nhiễu z109reg2-1 bởi cái sơ đồ đấu dây theo từng ứng dụng của nó rất cụ thể; rõ ràng và đặc biệt chúng ta nhìn vào sơ đồ mặc dù rất đa năng ứng dụng nhưng không chằng chịt, bị rối khi tham khảo
Quan trọng hơn; sơ đồ đấu dây của bộ chuyển đổi đa năng này được seneca thiết kế rất tỷ mỉ trên các tờ catalog manual; đồng thời ngay trên bản thân z109 cũng được in sơ đồ đó.
Chính vì vậy; cho dù khách hàng có làm mất đi các giấy tờ hướng dẫn đấu nối thiết bị thì vẫn có thể thực hành rất dễ dàng tại mọi tủ điện
Ví dụ muốn cấp nguồn cho con này anh em đấu vào chân số 2 và 3 chẳng hạn
Không thì nếu chuyển đổi pt100 3 dây ra 4-20ma thì anh em đấu đầu vào pt100 2 dây đỏ ghim chân 10 và 12. Còn dây trắng đấu chân số 8 rồi lấy dây nối chân 8 và 9 lại với nhau. Chân 4-20ma output ra là chân số 1 và 6
Cái quan trọng ở đây z109reg2-1 có tới 2 phương thức input và output analog 4-20ma trong vấn đề đấu nối đó là 4-20ma active và 4-20ma passive rất thuận lợi cho nhiều môi hình kết nối với plc để lập trình
Đấy là tất tần tật chi tiết của bộ chuyển đổi tín hiệu z109reg2-1 về các phương diện kỹ thuật; xuất xứ nguồn gốc. Và sơ đồ đi dây với cài đặt kèm theo chi tiết các ứng dụng cụ thể. Anh em nào còn vấn đề gì thắc mắc đối với loại thiết bị này có thể liên hệ theo thông tin bên dưới để được hướng dẫn thêm; hoặc mua các dòng seneca giá rẻ tại đây
