Để mà có một phương án giám sát tín hiệu analog từ các thiết bị qua truyền thông internet; thì chắc chắn chúng ta sẽ không thể nào bỏ qua công đoạn chuyển đổi tín hiệu analog sang modbus rs485.

Và chính tín hiệu rs485 sẽ dẫn dắt các thông tin dữ liệu đo đếm được từ các loại sensor áp lực, sensor mực nước, cảm biến đo ph, cảm biến lưu lượng…. thông qua các truyền tải mạng để người dùng có một sự trải nghiệm giám sát thông tin một cách nhanh chóng, chính xác

Đấy chính là lý do mà bộ chuyển đổi modbus z-4ai ra đời để đảm nhận vài trò trung gian tạo nên sự gắn kết thông tin dữ liệu. Giúp tăng thời gian truyền tải thông tin; giảm thiểu sự rủi ro sai số mà giữ liệu báo về, đảm bảo khoảng cách truyền tải thông tin được nâng cấp mạnh mẽ

Vậy bộ chuyển đổi tín hiệu modbus z-4ai là gì

• Tại sao gọi bộ chuyển đổi 4 kênh analog sang modbus rs485 z-4ai
• Cấu tạo của bộ chuyển đổi 4 tín hiệu 4-20ma sang modbus như thế nào
• Và làm cách nào để chuyển đổi tín hiệu modbus sang ethernet

Mời anh em cùng tìm hiểu chi tiết về thiết bị seneca z-4ai này nhé :

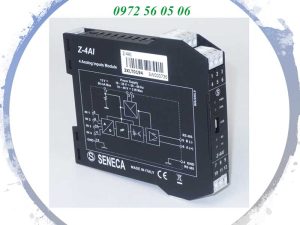

Bộ chuyển đổi modbus z-4ai hãng seneca

Bộ chuyển đổi tín hiệu modbus z-4ai theo tên tiếng anh gọi 4-ch analog input module/ rs485 modbus rtu là một thiết bị dùng để chuyển đổi 4 tín hiệu analog từ muôn loại cảm biến sang tín hiệu modbus rtu hay dân kỹ thuật gọi là modbus rs485

Ví dụ 4 loại cảm biến ra tín hiệu 4-20ma:

• Cảm biến đo PH
• Cảm biến đo khí NH4
• Sensor đo nhiệt độ
• Đồng hồ đo lưu lượng nước thải

Người dùng yêu cầu cần giám sát và điều khiển chúng trên cùng một màn hình hiển thị. Mà màn hình này chỉ đọc được duy nhất tín hiệu modbus rs485.

Với yêu cầu trên thì bộ chuyển đổi modbus z-4ai của hãng seneca là một phương án vô cùng hài lòng; đáp ứng đúng ứng dụng mà người sử dụng cần

Cho nên đã giới thiệu sản phẩm seneca z-4ai cho anh em thì mình sẽ không chỉ phân tích một mình dòng này. Mà sẽ phổ biến thêm kiến thức cho người dùng nhiều phương pháp kết nối z-4ai trong các ứng dụng; trong đó modbus rtu rs485 chính là mô hình bộ chuyển đổi seneca có một sự ứng dụng phổ biến được nhiều nhà máy biết đến

Tới đây; nếu anh em nào đã sử dụng bộ chuyển đổi z-4ai rồi thì liên hệ số điện thoại hoặc zalo trang này để mình hỗ trợ báo giá. Còn mua mới muốn tìm hiểu thêm thì theo dõi thêm phần chia sẻ kiến thức bên dưới

Vậy tín hiệu modbus rtu rs485 là gì mà được mọi người chú trọng như vậy ?

Để khai thác thêm giá trị của bộ chuyển đổi seneca z-4ai thì chúng ta sẽ khám phá thêm modbus rtu là gì; và các ứng dụng quan trọng của dòng tín hiệu này trong hệ thống sản xuất hiện nay nhé !

Tín hiệu modbus rtu là gì

Modbus rtu là một tín hiệu dùng để tổng hợp các tín hiệu analog trong các hệ thống sản xuất; là một trong những bước trung gian quan trọng nhằm mục đích đẩy nhanh tín độ truyền thông dữ liệu trên internet. Người ta gọi đó là mô hình truyền thông modbus

Mô hình tuyền thông modbus được thể hiện rõ ràng; giữa chúng có sự truyền đạt dữ liệu và phân bổ theo một sơ đồ giúp người dùng có thể quan sát; hiểu và trải nghiệm tốt thông qua sự giám sát và điều khiển tại các màn hình hmi, biến tần, plc….

Vậy mô hình modbus rtu được hình dung như thế nào ?

Sơ đồ modbus rtu được thể hiện thông qua 2 thành phần chính đấy là Slave và Master. Sự có mặt của các thành phần này làm cho sự phối hợp và chuyển hoá thông tin dữ liệu kiểm soát trong nhà máy trở nên có sự đa dạng và tạo tính tin cậy rất cao

Trong đó; Bộ chuyển đổi 4 kênh tín hiệu analog 4-20ma sang modbus rs485 z-4ai chính là một trong những Slave đóng góp rất nhiều trong việc tạo nên chuẩn truyền thông modbus

Vậy câu hỏi đặt ra:

• Slave là gì
• Master là gì

Chúng ta cùng tìm hiệu những định nghĩa này nhé !

Seneca Z-4AI slave là gì

Slave là một thiết bị có kích thước nhỏ gọn gắn tủ điện thông qua các din ral; ứng dụng dùng để thu thập tất cả các dữ liệu từ các cảm biến đo mức, đo lưu lượng, đo áp suất, ph, o2… Cứ loại sensor nào có tín hiệu 0-20ma, 4-20ma, 0-10v, 0-5v… thì Slave sẽ thu thập hết và chuyển chúng sang một tín hiệu mới đó là modbus rtu hay nói cách khác tín hiệu modbus rs485

Tới đây thì anh em đã hiểu Slave là gì rồi phải không ?

Một mô hình truyền thông modbus có thể cho phép rất nhiều tín hiệu Slave.

Ví dụ như Slave z-4ai seneca chỉ chuyển được 4 tín hiệu 4-20ma sang rs485. Giả sử hệ thống sản xuất có tới 100 tín hiệu analog từ sensor muôn nơi đổ về

Thì việc sử dụng 25 bộ chuyển đổi modbus z-4ai là chuyện quá bình thường. Vậy 25 tín hiệu modbus rs485 z-4ai này làm cách nào để đi về master

Quá dễ dàng anh em ạ; chúng ta chỉ cần kết nối chúng lại thôi. Vì bản chất của tín hiệu modbus rtu là truyền dữ liệu trên 2 dây cho nên bao nhiêu tín hiệu rs485 đều được

Giả sử khách cần những tín hiệu từ z-4ai trên chuyển sang ethernet thì làm sao ?

Ok ! Sẽ có một bộ chuyển đổi modbus sang ethernet đầy hấp dẫn sẽ được chia sẻ trong các ứng dụng kế tiếp

Thiết bị Master là gì

Có nhiều anh em thường hỏi

bộ chuyển đổi modbus z-4ai Z-4AI có phải là một marter không a ?

À không ! Bản chất bộ seneca z-4ai chỉ là slave thôi còn marter là như thế này

Khái niệm marter là màn hình hmi, plc, biến tần, màn hình hiển thị…nơi mà các slave tập hợp; hay nói cách khác bản thân các marter cho phép các tín hiệu modbus rs485 đi vào; tại đây marter sẽ phân tích tín hiệu truyền về và hiển thị thông tin để người dùng quan sát mức độ hoạt động của các thiết bị đang vận hành tại các ứng dụng

Bên cạnh đó; người sử dụng có thể dựa trên các tính năng mà marter mang lại để cài đặt điều khiển từng thiết bị trong mô hình modbus rtu này

Mối quan hệ giữa Marter và Slave

Có người hỏi giữa Marter và Slave có sự khác biệt nào không anh ?

Thực tế mà nói giữa Marter và Slave có một sự khác biệt khá lớn. Bản thân chúng sinh ra là để bổ trợ qua lại cho nhau; mỗi thiết bị đều có một phương thức hoạt động trong ứng dụng riêng biệt

Tuy nhiên; thiếu một trong 2 thiết bị trên thì bạn hoàn toàn không thể nào kiểm soát được tín hiệu của các thiết bị trong nhà máy. Và rõ ràng mô hình modbus rtu rs485 cũng bị phân rã từ đây

Cho nên để triển khai được mô hình giám sát modbus thông qua internet, ethernet bạn phải luôn có sự kết hợp đấu nối giữa các thiết bị Slave và Marter

Giá trị người dùng có khi vận hành mô hình modbus rtu

Giờ là thời đại 4.0 sắp lên 5.0 rồi mà nhiều hệ thống lớn vẫn không ứng dụng mô hình modbus rs485 trong sản xuất thì đó là một thiệt thời rất lớn

Bởi giá trị truyền thông modbus rtu mang lại cho chúng ta ngày càng nhiều; khi càng hoàn thiện thì ta lại phát hiện ra nhiều chức năng mới trong mô hình này lúc triển khai

Vậy cái mà người dùng nhận được khi vận hành bộ chuyển đổi tín hiệu modbus z-4ai trong mô hình cây rs485 là gì ?

Trước tiên phải đề cập đến thông tin dữ liệu trong mô hình này được truyền tải với tốc độ nhanh chóng nhất; bạn hoàn toàn có thể cài đặt để điều chỉnh tốc độ truyền thông tin; tăng độ phân giải nâng giá trị thông tin người dùng nhận được lên một tầm mới giúp tính chính xác trở nên cao hơn

Mô hình mobus rtu rs485 giúp thông tin truyền tải được xa hơn; và chúng ta chả phải lo lắng vấn đề nhiễu tín hiệu. Bởi modbus rs485 không bị ảnh hưởng bởi các môi trường gây nhiễu; cho nên thông tin truyền từ các slave hay marter đều có sự ổn định nhất định

Cho nên; việc bạn ứng dụng bộ chuyển đổi tín hiệu rs485 z-4ai của seneca vào các dự án là một phương pháp mang tính tiết kiệm cho doanh nghiệp; gia tăng tốc độ sản xuất; đảm bảo thông tin luôn có mức độ chuẩn xác cao nhất

Mô hình truyền thông modbus rs485 cần hoàn thiện

Mặc dù giá trị các mô hình modbus rtu mang lại cho doanh nghiệp và người sử dụng rất nhiều. Nhưng bản thân chúng phải cần phải được cải thiện liên tục để có một sơ đồ modbus hoàn mỹ trong tương lai gần

Modbus rtu có thể truyền xa nhưng ở phạm vi gần thì so về tốc độ bản thân các digital; hay analog thân thiện như 4-20ma, 0-20ma vẫn có tốc độ truyền tải thông tin nhanh hơn

Nếu anh em dùng plc, màn hình hiển thị , scada…. để đọc tín hiệu digital, 4-20ma, 0-10v.. thì đơn giản chọn như nào cũng được. Tuy nhiên; khi triển khải mô hình modbus rtu thì chúng ta phải chọn các loại thiết bị lập trình plc, hmi, scada có cấu hình mạnh và tính năng đa dạng mới được

Cho nên; trong tương lai mình nghĩ nếu chúng ta cố gắng cùng nhau trao đổi hoàn thiện dần thì việc tích hợp converter modbus rs485 z-4ai seneca trong các mô hình modbus sẽ càng dem nhiều hiệu quả thiết thực cho người sử dụng hơn nữa

Tín hiệu modbus rs232 và rs485 là gì

Mình nhớ là đã chia sẻ anh em phần này ở một bài chia sẻ nào đó; nhưng thôi sẵn mô hình modbus rtu đang nói dang dở thì mình sẽ mở rộng thêm kiến thức phần này để anh em hiểu rõ:

• Chuẩn modbus rs232 là gì
• Chuẩn modbus rs485 là gì
• Tại sao ứng dụng chuẩn rs485 nhiều hơn rs232

Chính những thông tin bổ ích này sẽ giúp anh em quyết định có nên mua bộ chuyển đổi modbus z-4ai để chuyển đổi 2 hoặc 4 tín hiệu analog sang modbus rs485 hay không ?

Chuẩn modbus rs232 là gì

Modbus rs232 là một cáp nối dùng để liên kết các thiết bị với máy tính; hay nói cách khác rs232 tiếp nhận thông tin từ thiết bị và truyền dữ liệu về giao tiếp với máy tính để; màn hình vi tính hiển thị kết quả dữ liệu truyền về cho người dùng quan sát đánh giá

Chúng ta có thể linh động coi modbus rs232 là một cổng COM. Và tất nhiên trên các CPU của máy tính đều có cổng này để người sử dụng linh động trong các vấn đề truyền tải thông tin dữ liệu

Nói đến chuẩn rs232 thì dữ liệu truyền tải nhanh chóng hơn rs485 nhiều; nhưng nó chỉ hạn chế trong phạm vi ngắn không truyền xa được như modbus rs485

Ký hiệu để nhận biết nó là chuẩn modbus rs232 là bản thân nó có 3 dây GND, Tx, Rx lần lượt là các lõi dây nối đất; dây nhận và truyền thông tin dữ liệu từ thiết bị về máy tính

Chuẩn modbus rs485 là gì

Thực ra thì modbus rs232 là cái có trước; cho nên tín hiệu modbus rs485 là tiền để dựa vào nền tảng có sẵn từ rs232 mà cải tiến phát triển nên. Mục đích chính là khắc phục những nhược điểm mà tín hiệu rs232 ảnh hưởng; đồng thời nâng cao thêm các tính năng ưu điểm giúp người dùng có một sự trải nghiệm tốt hơn

khi mà cải thiện rồi thì lúc ứng dụng vào hệ thống tín hiệu modbus rs485 có tốc độ truyền xa hơn; tích hợp được nhiều thiết bị; cải thiện về các vẫn đề đấu nối dây dẫn, tăng khả năng xa trong việc truyền tải thông tin dữ liệu

Đấy; tới đây bạn đã biết tại sao rất nhiều hệ thống nhà máy sử dụng bộ chuyển đổi modbus z-4ai của hãng seneca italy chưa. Ngoài vấn đề nổi trội trong các ứng dụng ra; thì bản thân seneca z-4ai còn mang tính ổn định rất cao khi vận hành và khả năng hư hỏng gần như bằng 0

Thôi chia sẻ lợi ích truyền thông modbus mang lại cho đời sống và công nghiệp tới đây là được rồi. Bây giờ chúng ta sẽ tập trung vào những thông tin bổ ích mà bộ chuyển đổi modbus rtu z-4ai mang lại; thông qua các vấn đề khai thác mới:

• Thông số kỹ thuật bộ chuyển modbus z-4ai
• Nhận biết đèn led seneca z-4ai nhấp nháy trong quá trình hoạt động mang lại những ý nghĩa gì
• Kết nối bộ chuyển đổi 4 kênh analog sang rs485 z-4ai như thế nào
• Cách cài đặt bộ chuyển đổi tín hiệu modbus z-4ai
• Tín hiệu modbus rs485 là gì

Nào chúng ta cùng tìm hiểu thiết bị này thôi

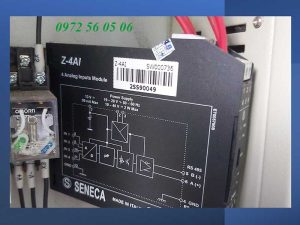

Mua z-4ai seneca cần lưu ý thông số

Mặc dù đã chia sẻ phía trên lợi ích mà bộ chuyển đổi seneca z-4ai mang lại nhưng chúng ta phải biết thêm một vài thông số kỹ thuật căn bản để đảm bảo ứng dụng mình cần đúng là phải dùng bộ này; hoặc hệ thống sản xuất như thế thì tính chuẩn xác của thiết bị này có đáp ứng được không; về vấn đề cấp nguồn ra sao …..

Đầu tiên bản thân converter modbus z-4ai cho phép 4 kênh đầu và 4-20ma, 0-10v sang tín hiệu modbus rs485. Trở kháng con này luôn trong tinh thần lớn hơn 100 Kohm

Nguồn cấp chúng ta có sự lựa chọn dòng điện AC hoặc DC:

• 10…..40 Vdc
• 19….28 Vac

Độ phân giải của z-4ai lên tới 16 bit

Về kết nối trong tủ điện thì cứ din rail 35mm mà gắn vào

Bản thân seneca z-4ai luôn hoạt động tốt trong môi trường nhiệt độ -10…65 oC

Thời gian kết nối giao tiếp < 10 ms (@ 38400 baud). phần này bạn có thể cài đặt được dựa trên phần mềm seneca miễn phí

Tối đa bộ z-4ai có thể truyền thông tin dữ liệu là 1200m, tốc độ thông tin truyền 115.200 bps

Độ chính xác thiết bị mang lại 0.1%

Kích thước thiết bị rs485 z-4ai 17.5 x 100 x 112 mm với cân nặng 140g

Khả năng lọc nhiễu 3 chiều lên đến 1500 Vac

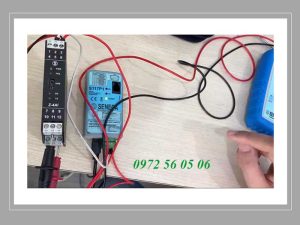

Ký hiệu đèn LED bộ chuyển đổi seneca z-4ai

Những sự dao động của mấy cái đèn LED nhỏ được thiết kế trên bộ chuyển đổi modbus z-4ai giúp chúng ta nhận biết được nhiều vấn đề trong việc đấu nối; cấp nguồn hoặc phát hiện thiết bị lỗi hư hỏng

Vậy ký hiệu đèn led của bộ chuyển đổi z-4ai được nhận biết ra sao ?

Nếu chúng ta cấp nguồn cho z-4ai mà đèn led màu xanh cố định thì chứng tỏ nguồn vào đã cấp đúng; nguồn điện đủ duy trì cho thiết bị này hoạt động ổn định. Đèn này có ký hiệu PWR

Đèn FAIL luôn màu vàng mà nhập nháy liên tục thì có 2 trường hợp xảy ra

• Thiết bị bị hư hỏng, lỗi
• Phần mềm kết nối tải về cài đặt chưa chuẩn

Đèn đỏ ký hiệu rx tương trưng cho vấn đề cài đặt. Nếu trong quá trình cài mà bạn thấy đèn đỏ nhấp nháy; thì chứng tỏ đang cài bộ chuyển đổi modbus z-4ai chuẩn xác. Còn đèn đỏ mà đứng im là phải xem lại phần cáp nối đúng chuẩn chưa; kết nối cáp với máy tính có bị lỏng không…

Một đèn đỏ nữa có ký hiệu Tx nếu nó nhấp nháy thì có nghĩa là bạn kết nối máy ok; thông tin có thể được truyền tải liên tục một cách thuận lợi

Đấy là những điểm lưu ý của đèn LED báo hiệu khi bạn ứng dụng bộ chuyển đổi seneca z-4ai trong quá trình cài đặt và vận hành

Bộ chuyển đổi tín hiệu modbus 4 kênh analog seneca z-4ai

Phần này sẽ giới thiệu anh em những lưu ý khi cài đặt cấu hình của bộ chuyển đổi tín hiệu modbus 4 kênh analog z-4ai này

Nguyên tắc gạt switch để cài đặt:

• Cột switch gạt lên thì nghĩa là ON
• Switch gạt xuống là OFF

Trên giao thức truyền thông modbus chúng ta có thể cài 38400 8, N, 1 Address 1. Hoặc có thể thay đổi thông qua switch thành 9600, 19200 , 57600 Baud

Các địa chỉ từ 1 đến 4 chúng ta có thể cho input đầu vào ± 10 Vdc hay 4-20ma, 0-20ma

Tất nhiên 10 Vdc bạn có thể quy đổi thành 10000 mv trong quá trình cài trên phần mềm; để tăng tính năng phân giải của bộ modbus 4 kênh analog đầu vào z-4ai

Thời gian lấy mẫu mặc định 120 ms

Sau khi cấu hình thiết bị thì bộ chuyển đổi modbus z-4ai được kết nối theo cách nào để có tính tin cậy cao nhất ?

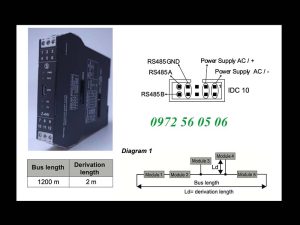

Kết nối bộ chuyển đổi z-4ai theo nguyên tắc nào

Nên cho kết nối tối đa 120 modules để đảm bảo đúng quy trình lắp đặt; giúp thông tin luôn rõ ràng rành mạch và có tính chính xác cao

Khoảng cách nối cáp giữa các modules với tổng chiều dài cho tất cả kết hợp là 1200m. Trong đó khoảng cách kết nối giữa các modules gần nhất 2m; tất nhiên điều này còn phụ thuộc vào phần cài đặt Baud-rate bạn đang chọn 9600, 19200 , 57600 hay 38400

Thông thường Z-PC-DINAL2-17.5 sẽ là một phụ kiện hỗ trợ khi gắn bộ chuyển đổi z-4ai trên Din ral. Nó là phụ kiện cấp nguồn cho z-4ai và giúp thiết bị này tạo đầu ra rs485; bạn có thể không cần dùng Z-PC-DINAL2-17.5 cũng được để giảm thiểu chi phí lắp bằng cách đấu nối trực tiếp trên chính z-4ai

Hướng dẫn đấu dây module modbus rs485 seneca z-4ai

Bạn có biết trên thực tế thì bộ modbus rs485 z-4ai của seneca có thể phát ra nguồn cấp cho thiết bị không ?

Nếu đo dòng bạn sẽ thấy một nguồn điện tầm 12v đến 13v được phát ra trên dòng 4-20ma từ bộ chuyển đổi z-4ai; việc này giúp chúng ta giảm biết bao chi phí bộ nguồn khi lắp đặt thiết bị

Nói đơn giản thế này !

Tôi có 4 con cảm biến điện dung đo mức nước tín hiệu ra 4-20ma. Mà anh em biết rồi; thông thường nguồn cấp của sensor điện dung rất rộng tầm 7…34 Vdc chẳng hạn. Thì có nghĩa là dưới 10v cũng cấp nguồn cho điện dung hoạt động

Thay vì tốn thêm bộ nguồn điện để làm nguồn nuôi cho 4 cái điện dung trên; thì bạn chỉ cần cấp nguồn cho z-4ai rồi bản thân thiết bị này sẽ tự cấp nguồn cho các con cảm biến còn lại

Chuyển đổi 4 kênh 4-20ma sang modbus rs485

Cụ thể kết nối dây dợ bộ chuyển đổi modbus z-4ai với 4 con điện dung trên như sau:

Lấy bộ nguồn 24v:

Chân dương nguồn đấu vào chân số 3 của z-4ai

Nối tiếp chân dương nguồn với chân số 1 ( chân dương ) của 4 con điện dung như sơ đồ

Chân âm nguồn đấu vào chân số 2, chân số 7 của bộ z-4ai

Lấy chân số 2 ( Chân âm ) của con điện dung đầu tiên đấu chân số 10 của z-4ai

Lần lượt các chân âm của điện dung còn lại đấu vào các chân 11, 8 và 9 của converter z-4ai

Chuyển đổi 4 kênh 0-10v sang modbus rs485

Tới đây mình có một câu muốn hỏi mọi người

Nếu giả sử cảm biến điện dung xuất tín hiệu là 0-10v thì việc đấu nối bộ chuyển đổi modbus z-4ai có xảy ra như trên không ?

Hoàn toàn khác nhau anh em !

Lý do là vì bản chất của 4-20ma xuất ra nó truyền theo 2 dây; còn 0-10v là đường truyền 3 dây thì giống thế nào được.

Đây mình sẽ hướng dẫn người dùng phương pháp đấu dây z-4ai cho 4 kênh 0-10v đầu vào như sau:

• Đầu tiên chân dương nguồn đầu chân 3 thiết bị modbus z-4ai
• Tiếp chân âm nguồn kết nối chân số 2 z-4ai

Rồi tới đây để ý nè

• Các chân dương của sensor điện dung đều tập trung đấu vào chân số 7 của converter. Trường hợp nếu chỉ có 1 hoặc 2 sensor thì chúng ta vẫn không thay đổi cách đấu này nha
• Lấy các chân âm sensor điện dung đấu vào chân số 12
• Chân 0-10v của tất cả cảm biến đấu lần lượt vào các chân 8, 9, 10, 11 của z-4ai
• Vậy là bạn đã hoàn thành được 2 phương pháp đấu nối 4 kênh analog đầu vào của bộ chuyển đổi modbus z-4ai rồi đấy
• Với chân output của z-4ai gồm 2 chân số 5 hoặc số 6 ta đem đấu nối với plc, scada, màn hình hiển thị…

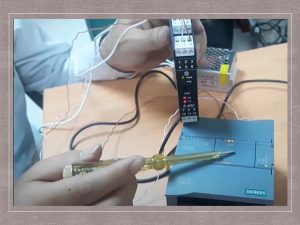

Cài đặt thiết bị chuyển đổi modbus rs485 z-4ai seneca

Việc cài đặt modbus rs485 z-4ai sẽ được triển khai trên phần mềm seneca gọi tắt là phần mềm có tên là Easy Setup

Câu hỏi của nhiều người đặt ra ở đây ?

Phần mềm Easy Setup có mất phí không ?

Anh em yên tâm phần mềm hãng được cung cấp miễn phí cho người dùng để cài đặt bộ chuyển đổi modbus z-4ai

Sau khi tải và cài phần mềm Easy Setup trên máy thì chúng ta sẽ tiến hành cài đặt bộ chuyển đổi modbus z-4ai như sau:

Lấy nguồn 24v đấu chân 2 và 3 của z-4ai để cấp nguồn cho nó. Nếu đèn PWR có màu xanh ổn định không nhấp nháy thì nguồn cấp ok

Lấy dây USB loại dây hay sạc điện thoại samsung 1 đầu nối với bộ chuyển đổi z-4ai và một đầu nối với máy tính

Hướng dẫn cài đặt z-4ai seneca trên Easy Setup

Đầu tiên mở phần mềm lên sẽ hiển thị nơi chọn thiết bị. Vì bản thân hãng seneca nó có hàng trăm loại thiết bị được phép đấu hình trên này; cho nên di chuyển chuột tìm xem chỗ nào có dòng z-4ai thì nhấp vào rồi nhận star sau đó nhận Next

Tại đây dao diện sẽ hiển thị 3 dòng Automatic search , Maunual search và No search

Bạn nhấp vào Automatic search rồi nhấn vào Ok

Nếu nhấn vào ok thành công có nghĩa là bạn đã kết nối được bộ chuyển đổi tín hiệu z-4ai với máy tính. Ngược lại không được thì bạn phải kiểm tra lại dây kết nối có bị lỏng không; phần mềm cài ok chưa ở bước này

Hướng dẫn gán giá trị analog vào z-4ai qua phần mền seneca

Sau khi nhấn ok màn hình sẽ hiển thị:

• New Configuration
• Rear Existing Configuration
• Test Configuration

Tại đây ta nhấn vào New Configuration thì lập tức phần mềm sẽ hiện cấu hình input 4 kênh tín hiệu analog đầu vào cho z-4ai thể hiện qua các ô input 1, 2, 3 ,4

Tới đây xem tín hiệu của bạn là Voltalge hay Current thì nhập giá trị vào các ô này. Bao nhiêu con cảm biến thì nhập bấy nhiêu ô rồi bấm Next để xác nhận dòng vào hay áp vào

Sau khi bấm next thì sẽ hiện các ô input 1, 2 ,3, 4 để chúng ta cài đặt phạm vi output từ cảm biến

Ví dụ sensor output 0-5v chẳng hạn thì nhập Star input 0v và and input 5v

Hoặc ví dụ sensor ra 4-20ma thì nhập Star input 4ma và and input 20ma

Bạn có thể tuỳ chỉnh tự do theo thông tin tín hiệu analog và sensor phản hồi ở đoạn này. Ok rồi thì bấm tiếp Next

Tại đây màn hình phần mềm sẽ hiển thị phần input nãy mình gán giá trị và phần quy đổi ra giá trị tương ứng trên bộ chuyển đổi modbus z-4ai

Ví dụ cảm biến áp suất bạn đo dải 0-6000 mbar tương ứng đầu ra 4-20ma chẳng hạn

Thì nhập dòng 4ma tương ứng 0 mbar và 20ma tương ứng 6000 mbar

Hoặc 4-20ma ra 4-20ma, 4-20ma ra 0-20ma…. Rồi bấm tiếp Next

Sẽ hiển thị inputs filter level có nghĩa là bạn có thể kéo thả chuột vào các input sensor để nâng cao khả năng lọc nhiễu. Sau khi cài xong phần này thì bấm Next

Cài đặt modbus cho bộ chuyển đổi analog sang rs485 z-4ai

Tại đây phần mềm sẽ hiện lên giao diện Modbus Protocol Configuration nghĩa là giao diện mình cài đặt cho tín hiệu rs485 đầu ra của bộ chuyển đổi modbus z-4ai

Chỗ Modbus Config nhấn chọn From Eeprom

Bên dưới lần lượt là các ô gán giá trị:

• Địa chỉ module
• Chỉnh tốc độ truyền Baud

Ví dụ chọn địa chỉ 1 thì khi đọc trên bộ điều khiển phải chọn địa chỉ 1. Hoặc địa chỉ 2 thì bộ đọc phải gán chọn 2

Phần điều chỉnh tốc độ bạn được chọn tuỳ ý từ 38400 trở lại

Rồi tầm Next

Màn hình tại đây sẽ hiển thị phần lưu giá trị mới cài đặt cho bộ chuyển đổi modbus rs485 z-4ai; và hiển thị các hình ảnh switch

Yêu cầu bạn phải gạt switch trên bộ z-4ai giống y chang màn hình hiển thị. Lưu ý gạt nhé vì chỉ cần gạt sai không giống một thanh gạt nào đó thì xem như phải cài lại từ đầu

Sau khi gạt xong bộ chuyển đổi modbus z-4ai thì bạn bấm vào ô Send Configuration to Z-4ai

Tới đây bạn đã hoàn thành việc cài đặt bộ chuyển đổi senneca z-4ai rồi đó

Vậy sau khi cài xong thì làm sao biết mình cài đúng hay sai đây ?

Thấy có 2 mũi tên xanh đó không anh em. Nhấp vào nó màn hình sẽ hiển thị phần Test Configuration

Nhấp vào đó anh em có thể đọc trực tiếp tín hiệu chuyển đổi 4-20ma 0-10v sang modbus rs485 bằng phần mềm; để kiểm tra hoặc test thiết bị chạy ổn định hay không

Tham khảo thêm: Bộ chuyển đổi modbus tcp ip sang profinet

Tư Vấn Giải Pháp Kỹ Thuật

0972 56 05 06 – 0931 429 989 Mr Thành

Mail: thanh.nguyen@huphaco.vn

Đ/C:  Số 12 Đường 310, Rosita Khang Điền, Phường Phú Hữu, TP Thủ Đức, Tp Hồ Chí Minh
