Tóm tắt nội dung
- 1 Giới thiệu bộ chuyển đổi K109PT của hãng Seneca
- 1.1 K109pt có ý nghĩa gì
- 1.2 Định nghĩa bộ chuyển đổi seneca k109pt
- 1.3 Tính năng của module chuyển đổi nhiệt độ K109PT Seneca
- 1.4 Cách sử dụng bộ chuyển đổi nhiệt độ K109PT
- 1.5 Ưu điểm của transmitter PT100 ra 4-20mA K109PT
- 1.6 Hướng dẫn lắp đặt bộ chuyển đổi nhiệt độ Seneca K109PT
- 1.7 Thông số kỹ thuật của bộ chuyển đổi seneca K109PT
- 1.8 Bảo hành và chính sách hỗ trợ cho bộ chuyển đổi nhiệt độ K109PT
- 1.9 So sánh giá bộ chuyển đổi pt100 K109PT
- 1.10 Lưu ý khi sử dụng bộ chuyển đổi nhiệt độ Seneca K109PT
Bộ chuyển đổi k109pt | Giới hạn chuyển đổi pt100 sang 4-20ma có độ chính xác cao – Hàng có sẵn
Hôm nay chúng ta sẽ tìm hiểu tính năng bộ chuyển đổi pt100 model K109PT, một thiết bị gắn tủ điện dùng để chuyển hoá năng lượng nhiệt năng thành các dòng analog điện năng; có tính chuẩn xác cao, độ uy tín lớn xuất xứ từ Châu Âu G7
Ngoài ra; K109PT còn được giới anh em kỹ thuật gọi là bộ chuyển đổi tín hiệu nhiệt độ chỉ dành duy nhất đối với các loại pt100 bất kỳ

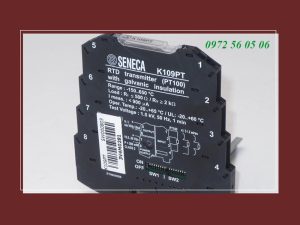

![Tìn hiểu tính năng bộ chuyển đổi nhiệt độ Seneca K109PT của Italy 10 Tổng quan bộ chuyển đổi seneca k109pt xuất xứ Italy](https://huphaco-pro.vn/wp-content/uploads/2023/11/bo-chuyen-doi-seneca-k109pt.jpg)
Bộ chuyển đổi K109PT tên tiếng anh transmitter pt100 to 4-20ma k109pt; được ví như một thiết bị điện tử chuyên dụng thể hiện trong các vấn đề chuyển đổi tín hiệu nhiệt độ của cảm biến Pt100 ra tín hiệu analog 4-20mA. Đây là một sản phẩm có tính ứng dụng cao trong các hệ thống điều khiển; và giám sát nhiệt độ trong công nghiệp.
Với giá thành phải chăng và tính năng vượt trội; bộ chuyển đổi nhiệt độ pt100 K109PT đã được nhiều doanh nghiệp lựa chọn để áp dụng vào các dây chuyền sản xuất và hệ thống điều khiển tự động. Quan trọng là thiết bị này có kết cấu mô hình nhỏ gọn; mỏng rất thích hợp gắn trong các tủ điện công nghiệp
Giới thiệu bộ chuyển đổi K109PT của hãng Seneca
Nhìn thì cả cụm vậy thôi nhưng chúng ta để mà hiểu sâu hơn thì sẽ phân tích chúng ra thành những khái niệm nhỏ
Dưới sự phân tách này; bạn không chỉ nắm bắt được khái niệm các thiết bị chuyển đổi mà dựa vào đó sẽ hiểu rõ được xuất xứ, nguồn gốc của dòng thiết bị thông dụng này
![Tìn hiểu tính năng bộ chuyển đổi nhiệt độ Seneca K109PT của Italy 11 Tìm hiểu ý nghĩa bộ chuyển đổi k109pt bằng phân tích trực quan](https://huphaco-pro.vn/wp-content/uploads/2023/11/bo-chuyen-doi-k109pt.jpg)
Tất nhiên; liên quan đến các bộ chuyển đổi pt100 model k109pt nếu mọi người đã sử dụng rồi thì có thể liên hệ trực tiếp mình để nhận được hỗ trợ báo giá nhanh nhất; giá tốt nhất
Còn anh em nào mới vào ngành này thì có thể tham khảo chi tiết hơn về con seneca k109pt được chia sẻ bên dưới
K109pt có ý nghĩa gì
Chúng ta hay ứng dụng model k109pt trong các ứng dụng chuyển đổi tín hiệu nhiệt. Nhưng thực tế đã ai từng nghĩ k109pt có ý nghĩa gì chưa ?
![Tìn hiểu tính năng bộ chuyển đổi nhiệt độ Seneca K109PT của Italy 12 K109pt seneca là một thiết bị dùng để chuyển đổi cảm biến pt100](https://huphaco-pro.vn/wp-content/uploads/2023/11/k109pt-seneca.jpg)
Đây mình phân tích cho anh em:
- K là ký hiệu chuyên dụng của hãng seneca. Tức là có rất nhiều model dòng K liên quan đến mối quan hệ chuyển đổi giữa nhiệt độ và analog
- 109 là số hiệu chuyên dùng trong việc chuyển đổi duy nhất các dòng pt100. Hãng seneca đặt con số 109 nhằm đảm bảo không có sự nhầm lẫn với các thiết bị khác; vì đối với nhiệt độ thì đâu chỉ riêng pt100, mà còn có can nhiệt k, s, ntc, ptc, ni…..
- PT là ký hiệu pt100
Cho nên K109PT nghĩa là bộ chuyển đổi nhiệt độ pt100 do hãng seneca sản xuất. Đây là thiết bị transmitter có xuất xứ từ italy. Một trong những hãng uy tín lớn trong ngành sản xuất thiết bị chuyển đổi hiện nay
Định nghĩa bộ chuyển đổi seneca k109pt
Theo khái niệm thì bộ chuyển đổi K109PT là một sản phẩm nổi tiếng của thương hiệu Seneca – một thương hiệu rất lớn trong lĩnh vực sản xuất thiết bị đo lường và điều khiển. Với kinh nghiệm và công nghệ tiên tiến; Seneca đã cho ra đời bộ chuyển đổi pt100 K109PT với thiết kế gắn tại tủ điện; tạo ra các tính tính năng vượt trội trong ứng dụng vận hành chế độ hoán đổi các năng lượng nhiệt thành năng lượng điện với độ chính xác cao trong giám sát.

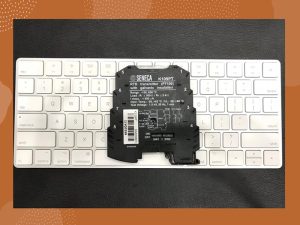

![Tìn hiểu tính năng bộ chuyển đổi nhiệt độ Seneca K109PT của Italy 13 Bộ chuyển đổi nhiệt độ pt100 k109pt được định nghĩa như thế nào](https://huphaco-pro.vn/wp-content/uploads/2023/11/bo-chuyen-doi-nhiet-do-pt100-k109pt.jpg)
Bộ chuyển đổi K109PT được thiết kế nhỏ gọn, dễ dàng lắp đặt và sử dụng. Đóng vai trò chuyển đổi tín hiệu nhiệt độ của cảm biến Pt100 ra tín hiệu analog 4-20mA, sản phẩm này có thể được truyền về các thiết bị điều khiển như PLC, SCADA để thực hiện các chức năng điều khiển và giám sát nhiệt độ.
Tính năng của module chuyển đổi nhiệt độ K109PT Seneca
Đi sâu vào các tính năng cần thiết cho một thiết bị chuyển đổi nhiệt độ có nghĩa là bạn đang khám phá hầu hết các yếu tố nội vi; yếu tố ngoại vi để xác định k109pt có phải là một thiết bị đáp ứng được những yêu cầu sản xuất của dự án mình đang theo hay không
Bộ chuyển đổi K109PT có các tính năng nổi bật như sau:
Chuyển đổi tín hiệu nhiệt độ của cảm biến Pt100 ra 4-20mA
Điều này hoàn toàn chắc chắn !
Vì bản thân thiết bị này được cấu tạo nên dành cho các loại sensor nhiệt pt100 mà. Đây chính là mức giới hạn cuối cùng của nó
Điểm nổi bật của bộ chuyển đổi K109PT chính là khả năng chuyển đổi tín hiệu nhiệt độ của cảm biến Pt100 thành tín hiệu analog 4-20mA. Điều này giúp cho việc truyền tín hiệu nhiệt độ trở nên dễ dàng và ổn định hơn, từ đó tối ưu hóa quá trình điều khiển và giám sát nhiệt độ trong các hệ thống công nghiệp.
Nếu mà so sánh mức độ dẫn nhiệt truyền trên các dây dẫn; so với analog 4-20ma truyền trên dây dẫn điện thì một điều hoàn toàn đúng là 4-20ma luôn có độ chính xác cao hơn, thông tin dữ liệu nhiệt độ luôn đáng tin cậy
Cho nên; với góc nhìn như một thiết bị trung gian chuyển đổi nhiệt độ. Tôi đánh giá mô hình ứng dụng transmitter pt100 ra 4-20ma của bộ k109pt rất tốt
Độ chính xác cao, sai số < 1%
Với công nghệ tiên tiến và quy trình sản xuất chặt chẽ, bộ chuyển đổi K109PT đảm bảo độ chính xác cao và sai số nhỏ hơn 1%. Điều này giúp cho việc đo lường và điều khiển nhiệt độ trở nên chính xác và đáng tin cậy.
Như các bạn biết rồi !
Những thiết bị có độ tin cậy <1 % đều là dòng sản phẩm có tính năng tốt. Thực tế sai số k109pt chỉ trong khoảng 0,1% thôi.
Điều này giúp thông tin nhiệt độ sau quá trình chuyển đổi được truyền dẫn một cách mượt mà; giúp người sử dụng luôn của sự trải nghiệm với nhiều bất ngờ khác nhau thể hiện qua độ chính xác, khả năng lọc nhiễu rất tốt
![Tìn hiểu tính năng bộ chuyển đổi nhiệt độ Seneca K109PT của Italy 14 Tính năng ưu việt của bộ chuyển đổi pt100 ra 4-20ma k109pt](https://huphaco-pro.vn/wp-content/uploads/2023/11/bo-chuyen-doi-pt100-ra-4-20ma-k109pt.jpg)
Hoạt động ổn định ở môi trường nhiệt độ từ -40 đến 85 độ
Bộ chuyển đổi K109PT được thiết kế để hoạt động tốt trong các môi trường có nhiệt độ khắc nghiệt. Với khả năng chịu nhiệt tốt, sản phẩm này có thể hoạt động ổn định trong môi trường nhiệt độ từ -40 đến 85 độ C, phù hợp với nhiều ứng dụng trong công nghiệp.
Mặc dù hiện nay; hầu hết các tủ điện đều thiết kế các quạt tản nhiệt; điều hoà giảm độ nóng nhưng điều đó sao mà đủ. Vì bản thân các transmitter pt100 k109pt trong quá trình hoạt độ luôn sản sinh nhiệt năng do sự vận hành các tụ điện trở, chiết áp thiết kế bên trong
Do vậy; điều kiện tiên quyết cho một thiết bị converter hoạt độ luôn ổn định phải từ trên -40 độ C và chịu được tối đa 85 oC. Để đảm bảo độ nóng của nhiệt lượng không ảnh hưởng đến tuổi thọ sản phẩm; độ chính xác trong quá trình vận hành tại hệ thống sản xuất
Chống nhiễu tốt, đảm bảo tín hiệu truyền đi ổn địnhTheo bạn thì trong môi trường nhà máy tín hiệu analog từ các converter chuyển đổi hoạt động kém chất lượng; hay xảy ra biến cố chập chờn nhảy số nhiệt độ là do vấn đề gì ?
Nhiễu ! Chính là nó nhiễu tín hiệu do nhiều tác nhân như tần số, từ trường, motor gây ra. Cho nên để thông tin nhiệt độ truyền tải ổn định thì bắt buộc trong thiết kế các tramsmiter chuyển đổi pt100 luôn phải có một khả năng tự lọc nhiễu tín hiệu trong một phạm vi nhất định
Bộ chuyển đổi K109PT được thiết kế với khả năng chống nhiễu tốt lên đến 1500 Vac, giúp đảm bảo tín hiệu truyền đi luôn ổn định và chính xác. Điều này rất quan trọng trong các hệ thống điều khiển và giám sát nhiệt độ, tránh những sai sót không đáng có.
Và cũng chính lý do này mà transmitter k109pt của hãng seneca; luôn được nhiều hệ thống nhà máy lựa chọn để ứng dụng chuyển đổi nhiệt sang analog. Từ đó; tạo nên sự phổ biến với số lượng lớn được phân bổ vào mô hình sản xuất làm cho giá thiết bị này ngày càng rẻ
Thiết kế nhỏ gọn, dễ dàng lắp đặt và sử dụng
Một yếu tố tô nên sự nổi trội của thiết bị này; chính là sự mỏng manh trong thiết kế nhưng đáp ứng được đầy đủ các tính năng mà một transmitter nhiệt độ cần phải có
Với thiết kế nhỏ gọn; bộ chuyển đổi nhiệt độ K109PT có thể dễ dàng lắp đặt và sử dụng trong các hệ thống điều khiển và giám sát nhiệt độ. Điều này giúp tiết kiệm không gian và chi phí cho doanh nghiệp.
Cách sử dụng bộ chuyển đổi nhiệt độ K109PT
Để sử dụng bộ chuyển đổi K109PT, bạn cần thực hiện các bước sau:
- Chuẩn bị các thiết bị cần thiết, bao gồm: Bộ chuyển đổi K109PT, cảm biến nhiệt độ Pt100, dây dẫn điện.
- Kết nối bộ chuyển đổi K109PT với cảm biến nhiệt độ Pt100 theo sơ đồ sau:
![Tìn hiểu tính năng bộ chuyển đổi nhiệt độ Seneca K109PT của Italy 15 Làm sao để sử dụng converter chuyển đổi nhiệt độ k109pt giá rẻ](https://huphaco-pro.vn/wp-content/uploads/2023/11/converter-chuyen-doi-nhiet-do-k109pt.jpg)
- Cấp nguồn cho bộ chuyển đổi K109PT. Lưu ý chỉ duy nhất nguồn 24v được cấp vào thôi nhé; 220v mà đưa vào là bùng đấy
- Cài đặt các thông số cho bộ chuyển đổi K109PT, bao gồm: độ chính xác, đơn vị đo, giá trị tối thiểu và tối đa của tín hiệu 4-20mA.
Ví dụ k109pt đóng vai trò là một transmitter nhiệt độ pt100 2 dây ra 4-20ma với dải đo 0-300 oc thì bạn cài như thế nào
- Trên các thanh switch bạn chỉ việc gạt SW1: 1-2 lên, 3-4-5-6-7-8 xuống.
- đối với sw2 thì 1-2-3-5 xuống, 4-6-7-8 lên
Tham khảo thêm cách sử dụng bộ chuyển đổi gắn đầu dò tại: https://huphaco-pro.vn/chuyen-doi-nhiet-do-t120-seneca
Ưu điểm của transmitter PT100 ra 4-20mA K109PT
Là một thiết bị chuyển đổi có tính đa năng
Mặc dù mô hình này chỉ giới hạn trong phạm vi chuyển đổi nhiệt dùng cho pt100. Nhưng sức ảnh hưởng đầu ra rất đa dạng
Cụ thể đã chứng minh k109pt đã chuyển đổi pt100 sang
- 4-20ma
- 0-20ma
- 20…4ma
- 20….0 ma
- 0-5v
- 0-10v
- 10….0v
Một tủ điện gắn được rất nhiều bộ chuyển đổi k109pt
Bạn như nào chứ tôi là tôi tin. Vì so về độ thiết kế thì có lẻ k109pt được mệnh danh là thiết bị chuyển đổi nhiệt có độ mỏng rất cao tầm 3mm thôi
![Tìn hiểu tính năng bộ chuyển đổi nhiệt độ Seneca K109PT của Italy 16 Ưu thế khi ứng dụng Transmitter pt100 to 4-20ma k109pt](https://huphaco-pro.vn/wp-content/uploads/2023/11/transmitter-pt100-to-4-20ma-k109pt.jpg)
Tốc độ phản hồi dữ liệu nhanh chóng
Đây là một điểm quá tuyệt. Thông tin dữ liệu truyền đi nhanh có nghĩa là thông tin nhiệt độ luôn trong trạng thái được hiển thị thực tế so với vị trí đang đo
Điều này; vô tình góp phần tạo nên độ chính xác đáng tin cậy cho bôn converter này
Đẽ dàng kết nối với các thiết bị khác
Bên cạnh độ tương thích với nhiều bộ đọc. thì bản thân k109pt có kết cấu 8 chân kết nối dây diện
Mà đấu nối dây rất dễ. Bạn chỉ cần chọc tua vit vào lỗ đấu rồi nhét dây điện mong muốn vào rồi rút tua vit ra là dây điện đã được cố định
Hướng dẫn lắp đặt bộ chuyển đổi nhiệt độ Seneca K109PT
Để lắp đặt bộ chuyển đổi nhiệt độ Seneca K109PT, bạn cần tuân thủ các bước sau:
- Chọn vị trí lắp đặt phù hợp, đảm bảo sản phẩm không bị ảnh hưởng bởi các yếu tố bên ngoài như nhiệt độ cao, độ ẩm, bụi bẩn,…
![Tìn hiểu tính năng bộ chuyển đổi nhiệt độ Seneca K109PT của Italy 17 Hướng dẫn sơ đồ đấu dây và lắp đặt bộ chuyển đổi pt100 k109pt](https://huphaco-pro.vn/wp-content/uploads/2023/11/lap-dat-bo-chuyen-doi-pt100-k109pt.jpg)
- Kết nối bộ chuyển đổi K109PT với cảm biến nhiệt độ Pt100 theo sơ đồ đã được hướng dẫn ở trên.
- Cấp nguồn cho bộ chuyển đổi K109PT.
- Cài đặt các thông số cho bộ chuyển đổi K109PT theo hướng dẫn của nhà sản xuất.
Thông số kỹ thuật của bộ chuyển đổi seneca K109PT
Bộ chuyển đổi K109PT có các thông số kỹ thuật sau:
Thông số | Giá trị |
---|---|
Điện áp cấp nguồn | 24VDC |
Dải đo nhiệt độ | -200 đến 850 độ C |
Độ chính xác | < 1% |
Đơn vị đo | °C hoặc °F |
Tín hiệu ra | 4-20mA |
Khả năng chống nhiễu | CEM: EN61000-6-2, EN61000-6-4 |
Nhiệt độ hoạt động | -40 đến 85 độ C |
Kích thước | 17.5 x 100 x 112 mm |
Bảo hành và chính sách hỗ trợ cho bộ chuyển đổi nhiệt độ K109PT
Bộ chuyển đổi K109PT được bảo hành trong vòng 12 tháng kể từ ngày mua hàng. Trong thời gian bảo hành, nếu sản phẩm có bất kỳ lỗi kỹ thuật nào do nhà sản xuất gây ra, khách hàng có thể đổi mới hoặc sửa chữa miễn phí.
Ngoài ra, Seneca cũng cung cấp chính sách hỗ trợ sau bán hàng cho khách hàng, bao gồm:
- Hỗ trợ kỹ thuật: Khách hàng có thể liên hệ với đội ngũ kỹ thuật của Seneca để được tư vấn và giải đáp các thắc mắc liên quan đến sản phẩm.
- Cập nhật phần mềm: Seneca sẽ cung cấp các bản cập nhật phần mềm mới nhất cho sản phẩm để đảm bảo hoạt động ổn định và hiệu quả.
- Đào tạo và hướng dẫn sử dụng: Seneca sẽ tổ chức các buổi đào tạo và hướng dẫn sử dụng sản phẩm cho khách hàng để giúp họ hiểu rõ hơn về tính năng và cách sử dụng sản phẩm.
So sánh giá bộ chuyển đổi pt100 K109PT
Để đánh giá tính cạnh tranh của bộ chuyển đổi nhiệt độ K109PT, chúng ta có thể so sánh với các sản phẩm tương tự trên thị trường. Dưới đây là bảng so sánh giá và tính năng của bộ chuyển đổi nhiệt độ K109PT với 2 sản phẩm khác:
Tính năng | Bộ chuyển đổi nhiệt độ K109PT | K120RTD | K121 |
---|---|---|---|
Điện áp cấp nguồn | 24VDC | 12-36VDC | 24VDC |
Dải đo nhiệt độ | -200 đến 850 độ C | -50 đến 400 độ C | -50 đến 400 độ C |
Độ chính xác | < 1% | < 2% | < 2% |
Đơn vị đo | °C hoặc °F | °C hoặc °F | °C hoặc °F |
Tín hiệu ra | 4-20mA | 0-10VDC | 4-20mA |
Khả năng chống nhiễu | CEM: EN61000-6-2, EN61000-6-4 | Không có thông tin | Không có thông tin |
Nhiệt độ hoạt động | -40 đến 85 độ C | -20 đến 70 độ C | -20 đến 70 độ C |
Kích thước | 17.5 x 100 x 112 mm | Không có thông tin | Không có thông tin |
Giá (USD) | $50 | $60 | $45 |
Từ bảng so sánh trên, chúng ta có thể thấy rằng bộ chuyển đổi nhiệt độ K109PT có giá cả cạnh tranh và tính năng tốt hơn so với các sản phẩm tương tự trên thị trường.
Lưu ý khi sử dụng bộ chuyển đổi nhiệt độ Seneca K109PT
Để đảm bảo hiệu quả và độ bền của bộ chuyển đổi nhiệt độ Seneca K109PT, chúng ta cần lưu ý các điểm sau:
- Không để sản phẩm tiếp xúc với nước hoặc các chất lỏng gây ăn mòn.
- Đảm bảo cấp nguồn cho sản phẩm đúng theo yêu cầu của nhà sản xuất.
- Thực hiện việc bảo trì và kiểm tra định kỳ để đảm bảo sản phẩm luôn hoạt động ổn định.
- Không tự ý tháo rời hoặc sửa chữa sản phẩm khi chưa được sự cho phép của nhà sản xuất.
Theo trải nghiệm người dùng thì:
Bộ chuyển đổi nhiệt độ K109PT là một sản phẩm chất lượng và đáng tin cậy của Seneca; được thiết kế với nhiều tính năng ưu việt như khả năng chịu nhiệt tốt, chống nhiễu cao và độ chính xác cao.
Sản phẩm này có thể được sử dụng trong nhiều ứng dụng trong công nghiệp; và được hỗ trợ bảo hành và chính sách hỗ trợ sau bán hàng từ nhà sản xuất.
Với giá cả cạnh tranh và tính năng tốt; bộ chuyển đổi nhiệt độ K109PT là một lựa chọn tuyệt vời cho các doanh nghiệp trong việc điều khiển và giám sát nhiệt độ.
