      Bộ chuyển đổi đa năng có tên tiếng anh là transmitter được tích hợp nhiều chức năng input đầu vào; đồng thời đa dạng output đầu ra tương ứng với từng bài toán trong hệ thống dây chuyền sản xuất. Một lợi thế khá lớn khi ứng dụng loại thiết bị chuyển đổi tín hiệu đa tính năng này chính là mức giá gần ngang các bộ chuyển đổi đơn

      Điểm mạnh khi sử dụng bộ chuyển đổi đa năng ở chỗ chúng ta có thể ứng dụng nó vào bất cứ tình huống nào cho sản xuất !

      Bộ chuyển đổi đa năng nguồn 220v giá rẻ có sẵn
      Bộ chuyển đổi đa năng nguồn 220v giá rẻ có sẵn

      Ví dụ anh em cần chuyển đổi tín hiệu cảm biến pt100 ra 4-20ma + 1 relay xuất ra báo động để đóng ngắt dây chuyền giám sát điều khiển nhiệt cho một lò sấy. Hoặc có thể dùng nó để chuyển đổi dòng điện áp 0-75mV cho output 4-20ma một cách chính xác đều được

      Đôi khi muốn giám sát bộ có đẩy biến trở từ một con động cơ nào đó. Anh em biết rồi các đầu đọc thì không thể nào input trực tiếp được đầu vào tín hiệu biến trở; do vậy họ sẽ dùng một transmitter chuyển đổi dải biến trở tương ứng với đầu ra 4-20ma hoặc 0-10v để hiển thị trên các bộ đọc hiện nay.

      Các ứng dụng bộ chuyển đổi đa năng

      Thông thường; đối với các thiết bị có xuất xứ châu á như trung quốc; đài loan…. Anh em nào nếu để ý sẽ thấy các bộ chuyển đổi thường chỉ có một chức năng ứng dụng duy nhất. Điều này không những hạn chế về độ chính xác mà nó còn là một trong những nguyên nhân gây khó khắn khi thay thế thiết bị lúc hư hỏng

      Ví dụ nhà máy A dùng bộ chuyển đổi can nhiệt S ra 4-20ma loại gắn trên đầu dò mà dải đo mặc định 0-1200oc ra 4-20ma. Thì anh chỉ xoay quanh mỗi ứng dụng đó; lúc hàng lỗi phải tìm đúng loại đó để thay thì rất là khó. Bởi đa phần bản chất nhà máy họ ít khi thay hãng khác mà toàn dùng mã hàng cũ để oder về xài

      Bộ chuyển đổi can s ra 4-20ma dải đo 0-1600 oC 1700 oC
      Bộ chuyển đổi can s ra 4-20ma dải đo 0-1600 oC 1700 oC

      Tuy nhiên; đối với các thiết bị chuyển đổi tín hiệu đa năng thì hoàn toàn là một chuyện khác. Kỹ thuật nhà máy có thể đưa bộ này gắn vào tủ điện để xử lý các vấn đề nhiệt độ áp suất hoặc lưu lượng mà họ cần

      Các chức năng chính trong vấn đề chuyển đổi tín hiệu của bộ này:

      • Chuyển đổi 0-1mA, 0-5ma, 0-20mA…..nói chung từ 0-20ma con này đều scale được hết
      • Chuyển đổi 0-1v, 0-2v cho tới 0-10v, 0-20v, 30mV, 60mV, 75mV….
      • Đặc biệt; chuyên lọc nhiều; cách ly và khử sóng hài một cách tối ưu
      • Ứng dụng trong việc chuyển đổi pt100, can nhiệt k,s, j
      • Chuyển đổi điện trở biến trở từ tín hiệu ohm sang tín hiệu analog tuyến tính với độ chính xác cao

      Chuyển đổi tín hiệu analog, nhiệt độ nguồn 220v – 24V

      Tại sao lại có sự phân biệt giữa nguồn 220v với nguồn 24v hoặc 12v trong tất cả các bộ chuyển đổi tín hiệu ?

      Một tủ điện thông thường các con plc mới ra đời hiện nay sẽ có sẵn nguồn cấp 24v cho các thiết bị chuyển đổi. Chính vì vậy; hầu hết bộ chuyển đổi tín hiệu hoặc các đồng hồ đọc tín hiệu analog – nhiệt độ đều yêu cầu nguồn cấp cho thiết bị là nguồn 24v

      Riêng về các bộ chuyển đổi tín hiệu nguồn 220v về cơ bản được ứng dụng khá ít trong các hệ thống sản xuất. Đa phần mô hình sử dụng cho các plc cũ lâu đời hoặc yêu cầu chủ đầu tư bắt buộc phải dụng thiết bị chuyển đổi tín hiệu có nguồn 220v

      Ví dụ như yêu cầu cần bộ chuyển đổi tín hiệu 4-20ma, 0-5v hay 0-10v hoặc biến trở, pt100 ra analog nhưng cần nguồn cấp 220v chẳng hạn.

      Cho nên; thiết bị này ngoài sự đa năng về việc chuyển đổi các tín hiệu input đầu vào. Nó còn có các options đa dạng về nguồn cấp phù hợp với các yêu cầu sản xuất

      Cấu tạo bộ chuyển đổi nhiệt độ áp suất nguồn 220v 24v 12v
      Cấu tạo bộ chuyển đổi nhiệt độ áp suất nguồn 220v 24v 12v

      Thiết kế transmitter nhiệt độ áp suất nguồn 220v

      So về các tính năng và thiết kế thì các transmitter chuyển đổi tín hiệu sử dụng nguồn cấp 220v nó đều hoàn toàn giống so với các bộ chuyển sử dụng nguồn 24v.

      100% transmitter nguồn 220v đều được lắp đặt kiểu thiết kế gắn tủ điện trên các thanh din rail và chịu nhiệt độ trong phạm vi 0-60oC

      Thông thường về vấn đề nhiệt độ phù hợp cho loại thiết bị này hoạt động chúng ta cũng không nên quan tâm nhiều; vì khoảng nhiệt này luôn nằm trong phạm vi lắp đặt tại các tủ điện hiện nay. Chỉ có một số trường hợp đặc biệt tủ điện lắp những nơi có độ ẩm cao hoặc nhiệt độ cao nhưng khá hiếm

      Chiều cao bộ chuyển đổi đa năng tầm 111mm – Đường kính bề ngang 100mm trong đó độ rộng 17,5mm

      Trên thiết bị chuyển đổi tín hiệu thiết kế 2 đèn led. Một đèn màu xanh chỉ thị nguồn cấp 220v đã đủ và một đèn màu vàng dùng để báo đã xuất tín hiệu relay

      Cài đặt bộ chuyển tín hiệu đa năng 220v

      Đối với phương thức lập trình tín hiệu theo đúng nhu cầu sản xuất đối với bộ chuyển đổi đa năng của seneca sẽ có 2 cách: Lập trình calip thiết bị qua máy tính thông qua usb; hoặc cài bằng các thanh swich trên ngay thiết bị chuyển đổi

      Tuy nhiên; có những trường hợp ví dụ như chuyển đổi ntc, ptc ra 4-20ma chỉ có thể cài đặt bằng phần mềm hãng mới sử dụng được. Dưới đây là một số cách cài đặt phổ thông đối với một số trường hợp cụ thể:

      PT100 ra 4-20ma

      Cài đặt bộ chuyển đổi pt100 ra 4-20ma dải 0-100oC
      Cài đặt bộ chuyển đổi pt100 ra 4-20ma dải 0-100oC

      Ví dụ nhà máy họ cần kiểm soát nhiệt độ nước nóng trong bồn tầm 0-100 oC tuyến tính ra 4-20ma với chiều dài que đo 100mm đường kính tầm 10mm.  Với việc chuyển đổi pt100 0-100oc ra 4-20ma chúng ta sẽ cài đặt như sau:

      • SW1: chọn đầu ra chuyển đổi tín hiệu pt100 : Gạt 1-2-4 xuống, 3 lên
      • SW2: Input 0 oC gạt 1 lên , 2-3 xuống – 100oC gạt 4-6 xuống, 5-7 lên
      • SW3: Gạt 1 xuống 2 lên

      Can nhiệt K, S, J ra 4-20ma

      Đo nhiệt độ lò đốt than với dải nhiệt nóng 0-1200oC. Lúc này; chúng ta sẽ dùng bộ chuyển đổi đa năng chuyển đổi tín hiệu thermocouple type K với dải đo -200…1300oC tuyến tính với đầu ra tương ứng 4-20ma

      Chuyển đổi thermocouple k ra 4-20ma dải 0-1200 oC 1300 oc
      Chuyển đổi thermocouple k ra 4-20ma dải 0-1200 oC 1300 oc

      Chúng ta cài đặt yêu cầu này như sau:

      • SW1: Gạt 1-2-3 xuống, 4 lên
      • SW2: Input 0 oC Gạt 1 xuống, 2-3 lên  – 1200oC gạt 4-5 lên, 6 xuống 7 lên
      • SW3: 1 xuống 2 lên

      4-20ma ra 0-1v, 0-5v, 0-10v

      Với các ứng dụng chuyển đổi khuếch đại tín hiệu từ dòng sang áp như 4-20ma sang 0-1v, 0-5v, 0-10 hay bất cứ dải nào trong phạm vi output 0-10v. Hoặc chuyển đổi 4-20ma active sang 4-20ma passive để phù hợp với cấu hình nhận tín hiệu từ các bộ lập trình đọc tín hiệu analog

      Điển hình như bộ chuyển tín hiệu đa năng input 4-20ma output 0-10v từ cảm biến áp suất chẳng hạn. Chúng ta cài như sau:

      • SW1: Gạt 1-3-4 xuống, 2 lên
      • SW2: input  4mA gạt 1 xuống, 2-3 lên – 20mA gạt 4-5-6 lên, 7 xuống
      • SW3: Gạt 1 lên 2 xuống

      Riêng 0-1v, 0-5v hoặc bất kỳ các thông số input output nào không đề cập trong catalog thiết bị chuyển đổi tín hiệu; thì chúng ta phảit cài đặt bộ này trên phần mềm hãng mới được

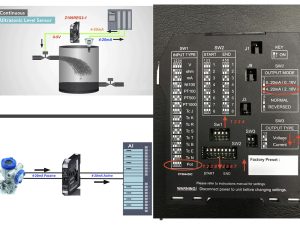

      Bộ khuếch đại tín hiệu 4-20ma ra 0-10v 0-5v 0-20ma
      Bộ khuếch đại tín hiệu 4-20ma ra 0-10v 0-5v 0-20ma

      0-10v ra 0-20ma, 4-20ma

      Đối với những trường hợp input áp 0-10v chuyển sang dòng 0-20ma chúng ta cài đặt như sau:

      • SW1: Gạt 1-2-3-4 xuống
      • SW2: input 0V gạt 1-2 xuống, 3 lên – 10V gạt 4-5 lên, 6 – 7 xuống
      • SW3: 1 đẩy xuống 2 lên

      Biến trở ra 4-20ma 0-10v

      Việc chuyển đổi tín hiệu biến trở ra 4-20ma; ví dụ như áp dụng cho con biến trở có khoản đo dao động 0-10k Ohm hoặc 0-20k Ohm chúng ta cài như sau:

      • SW1: Gạt 1-2-3-4 lên
      • SW2: Phần input 0 ohm ta gạt 1-2 xuống, 3 lên – 10K Ohm gạt 4-5-6-7 lên
      • SW3: gạt 1 lên 2 xuống
      Transmitter chuyển đổi biến trở chiết áp ra 4-20ma 0-10v
      Transmitter chuyển đổi biến trở chiết áp ra 4-20ma 0-10v

      Chiết áp ra 4-20ma 0-10v

      Riêng về việc chuyển đổi các tín hiệu từ chiết áp ra analog. Mặc dù chiết áp rất ít khi sử dụng để chuyển đổi ra tín hiệu 4-20ma nhưng vẫn có một số trường hợp người ta vẫn ứng dụng

      Ví dụ như chiết áp 1kΩ…10kΩ ra 4-20ma ta cài bộ chuyển đổi đa năng này như sau:

      • SW1: Gạt 1 lên, 2-3-4 xuống
      • SW2: Input chiết áp 1kΩ gạt 1 xuống, 2-3 lên – chiết áp 10kΩ gạt 4-6-7 lên, 5 xuống
      • SW3: 1 xuống 2 lên

      0-10v ra 0-10v Hoặc 4-20ma ra 4-20ma

      Tới thời điểm input và output cùng 1 tín hiệu analog chứng tỏ bộ chuyển đổi đa năng 220v đang làm nhiệm vụ cách ly giúp khuếch đại tín hiệu analog đi xa; hoặc lọc nhiễu tín hiệu analog

      Lọc nhiễu tín hiệu 4-20ma ra 4-20ma cho biến tần, plc
      Lọc nhiễu tín hiệu 4-20ma ra 4-20ma cho biến tần, plc

      Ví dụ chuyển đổi tín hiệu 4-20ma sang 4-20ma đảm nhiệm vai trò chống nhiễu analog ta cài như sau:

      • SW1: Gạt 1-3-4 xuống, 2 lên
      • SW2: input 4-20mA ta gạt 1 xuống, 2-3-4-5-6-7 lên
      • SW3: 1 xuống 2 lên

      Tham khảo thêm phương pháp chuyển đổi tín hiệu ntc, ptc  ra 4-20ma 0-10v tại:
