Thiết bị nhân đôi tín hiệu pt100, k, s, 4-20ma, 0-10v, 1-5v

Card chia dòng 4-20ma chính là một bộ chia tín hiệu đa năng có độ chính xác cao

Chia dòng 4-20ma chính là phương pháp tách 1 tín hiệu thành 2 tín hiệu thông dụng đang được ứng dụng phổ biến rộng rãi tại các hệ thống nhà máy ở việt nam. Bản chất của card chia dòng 4-20ma là đảm bảo dòng analog không thay đổi độ chính xác sau khi chia đôi tín hiệu

Thông thường các ứng dụng nhà máy có card chia tín hiệu :

• Cảm biến nhiệt độ pt100, pt1000, can nhiệt k, s, r….
• Tín hiệu analog 0-20ma, 4-20ma, 0-10v, 0-5v, 2-10v hay 1-3v …..
• Biến trở, điện trở, xung tín hiệu

Đấy là những điểm cốt lõi mà hệ thống nhà máy họ thường sử dụng. Trong đó; card chia dòng 4-20ma được ưu tiên sử dụng khá nhiều vì bản thân các thiết bị đo đều hầu như cho output 4-20ma

Card chia dòng 4-20ma Z170reg-1 giá rẻ

Đã đào tới model mã sản phẩm thì đa phần các anh em kỹ thuật; hoặc mua hàng đã xác định được ứng dụng cụ thể mà nhà máy mình đang cần là gì rồi. Cho nên về phần ứng dụng chúng tôi sẽ liệt kê cho anh em nào chưa biết ở phía dưới bài

Ở đây nếu mà anh em đã xác định mua bộ Z170reg thì chắc chắn công ty huphaco là bán rẻ nhất rồi. Vì dòng chia tín hiệu seneca được công ty hưng phát đại diện phân phối ở việt nam

Nên vấn đề giá của z170reg-1 và tình trạng hàng có sẵn hay không tất cả đều thông qua công ty chúng tôi rồi mới phân phối lại cho các đơn vị lắp đặt và thương mại tại việt nam

Chính vì thế riêng về card chia dòng 4-20ma của seneca để mà đáp ứng đầy đủ các thông tin khách hàng cần thì chỉ công ty chung tối mới cung cấp. Các thông tin ở đây bao gồm:

• Giá cả thiết bị
• Tình trạng hàng có sẵn hay không
• Chi phí vận chuyển như thế nào
• Nếu không có sẵn thì đặt hàng trong thời gian bao lâu
• Giấy tờ co/cq có không. Nếu CO thương mại thì phí tầm bao nhiêu

Đấy chính là những thông tin mà khách hàng cần đối với bộ chia 4-20ma z170reg-1

Nguồn gốc bộ chia tín hiệu Z170REG-1

Loại card chia dòng 4-02ma này là một bộ chia tín hiệu đa năng được sản xuất tại nhà máy seneca trên lãnh thổ nước italy. Đây là một hãng có tuổi đời lịch sử tính đến năm 2022 là 36 năm tuổi

Seneca là một trong những nhà máy sản xuất thiết bị công nghiệp lắp tủ điện có tên tuổi rất lớn của ý. Và được xem là cái nôi cho ra những thiết bị chuyển đổi tín hiệu có độ chính xác cao của các nước G7 hiện nay !

Vậy giá trị mà bộ chia tín hiệu seneca mang lại là gì ?

Lợi ích sử dụng card chia tín hiệu 4-20ma

Card chia dòng 4-20ma hay còn được gọi là bộ nhân đôi tín hiệu hoặc card phân tín hiệu dòng giúp khách hàng kiểm tra giám sát và điều khiển tín hiệu hiệu analog đo được từ cảm biến ở 2 khu vực khác nhau

Chính nhờ chức năng biến đổi input 1 tín hiệu đầu vào cho output 2 tín hiệu đầu ra mà giảm được biết bao nhiêu giá thành đối với hệ thống sản xuất lớn

Tôi ví dụ:

Nếu anh em sử dụng hệ thống giám sát nhiệt độ bao gồm 50 cây cảm biến nhiệt pt100 chẳng hạn. Nhưng mỗi tín hiệu từ 1 cây pt100 phải được giám sát ở 2 nơi khác nhau

Nếu như vậy phải dùng đến pt100 loại 6 dây để tách tín hiệu pt100 ra 2 khu vực giám sát. Mà anh em hiểu rồi thị trường rất hiếm khi dùng cảm biến pt100 loại 6 dây nên sau này thay thế khá khó khăn

Do vậy; mới sinh ra bộ chia tín hiệu pt100 loại 1 input và 2 output. Nhiều lúc có ông còn muốn chia tín hiệu 1 vào và 3-4 tín hiệu output ra nữa cơ

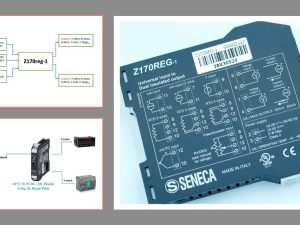

Seneca Z170reg-1 là thiết bị chia hiệu đa năng

Sự thật là thế ! Đây cũng là giá trị lớn nhất mà người dùng họ cần quan tâm. Vì nhà máy sản xuất có nhiều tín hiệu khác nhau như analog, nhiệt độ…. Việc tìm nhiều hãng chia tín hiệu rất mất thời gian đối với họ nên các anh em kỹ thuật cần một bộ chia đa năng giống vầy

Đấy là đối với bộ chia thông dụng bán trên thị trường. Còn đối với card chia dòng seneca thì lại khác. Nó đảm nhiệm tốt được chức năng trên đồng thời còn ứng dụng để chia tín hiệu 4-20ma, 0-5v, 0-10v hoặc 0-20ma từ các thiết bị đo như cảm biến, đồng hồ lưu lượng…..

Chính vì sự đa năng của bộ chia tín hiệu analog hãng seneca cho nên việc thay thế rất dễ dàng. Mà các thiết bị chia tín hiệu khác không làm được vì các hãng khác nó chỉ thiết kế một chức năng duy nhất

Ví dụ nhà máy lúc này muốn sử dụng bộ chia tín hiệu 4-20ma nhưng một thời gian sau họ lại cần chia tín hiệu 0-10v ở một địa điểm khác trong hệ thống sản xuất chẳng hạn. Việc ứng dụng seneca z170reg-1 quá vô tư

Card chia dòng analog có độ chính xác cao

Tính chính xác cao của card chia dòng hãng seneca chính là một nhân tố quan trọng thứ 2 mà người sử dụng đang mong đợi !

Hệ thống sản xuất nào cũng thế thôi; người ta đã muốn giám sát tự động hoá không cần sự can thiệp trực tiếp của con người thì tất nhiên họ cũng mong kết quả mình nhận được từ thiết bị chia dòng phải chính xác

Card analog 4-20ma không chỉ giúp người dùng yên tâm về độ chính xác sau khi chia các tín hiệu input đầu vào. Nó có tích hợp chức năng lọc nhiễu tự động do các tác nhân môi trường xung quanh tạo nên để gây sai số. Chính vì có khả năng lọc nhiễu cao nên card chia của seneca lại tăng thêm phần chuẩn xác

Có anh em chưa dùng Z170reg của seneca bao giờ vẫn cứ thắc mắc bộ này chia tín hiệu cảm biến nhiệt pt100 cho ra 2 output có giống nhau không; tốc độ di chuyển tín hiệu có sự lệch lại chậm hơn tín hiệu kkia hay không….

Câu trả lời cho ứng dụng card chia nhiệt độ là hoàn toàn giống nhau về tốc độ truyền và tín hiệu nhiệt độ báo về anh em nhé !

Phương thức cài đặt bộ chia 4-20ma z170reg-1 đa dạng

Bản thân bộ chia 4-20ma của seneca xácd dịnh gắn trên Din rail tủ điện nên chúng được tích hợp 2 phương thức cài đặt khác nhau nhằm tạo điều kiện thuận lợi cho người dùng

Nếu như các ứng dụng chia tín hiệu nhiệt độ pt100, can nhiệt k, s ở nhiệt độ bao nhiêu bao nhiêu đó hay 0-10v hoặc 4-20ma thông thường thì ok. Khách hàng có thể ngay tủ điện gạt các nút Swich trên card chia dòng analog 4-20ma để cài đặt trực tiếp luôn

Ví dụ:

Bài toán yêu cầu dùng 1 con cảm biến áp suất 0-40kg đo áp suất đường ống nước nhưng giám sát áp suất đo được ở 2 nơi. Thì ta dùng phương pháp chia tín hiệu cảm biến áp suất ra 2 tín hiệu 4-20ma hoặc 1 tín hiệu 4-20ma và 1 tín hiệu 0-5v đấu về 2 thiết bị đọc

Ta cài đặt như sau:

• Với SW1 ta gạt thanh số 4 lên để input 4-20ma từ cảm biến áp suất
• SW2 ta gạt 1-2 lên thể hiện output 1 4-20ma | Gạt tiếp 4 lên thể hiện output 2 ra 0-5V

Đối với các yêu cầu chia tín hiệu input số lẻ từ cảm biến nhiệt hoặc analog để cho ra 2 output chuẩn thì chúng ta có phương án cài đặt trên phần mềm máy tính. Tại đây; anh em chỉ cần cấp nguồn 24V cho bộ chia dòng 4-20ma này rồi sau đó lấy cái cáp usb nối bộ chia Z170REG-1 với máy tính để cài

Đấu nối bộ nhân đôi tín hiệu analog Z170REG-1 ra sao

Rất khác so với các bộ chia dòng analog của các hãng. Card chia dòng seneca nó thiết kế hẳn sơ đồ mạch đấu nối rất rõ ràng cho các từng ứng dụng chia tín hiệu cụ thể

Ví dụ như:

• Chia tín hiệu cảm biến nhiệt độ pt100 2 dây ra 4-20ma thì đấu input vào chân 8 và chân 10
• Hoặc chia tín hiệu 4-20ma active thì đấu vào chân dương là chân 7 và chân âm là chân 11
• Chia tín hiệu nhiệt độ TC thì đấu chân 10 và 12
• Hoặc chia tín hiệu 1-5v ra 4-20ma, chia áp 0-10v thì đấu chân 9 và chân 10…..

Nhìn vào sơ đồ trức tiếp trên bộ nhân đôi tín hiệu 4-20ma ta có thể đấu nối được tất các các ứng dụng mà mình cần mà không phải nhờ sự hỗ trợ từ bất cứ bên nào

Ngay cả phần đấu nối đầu 4-20ma active hay passive sau khi đã chia tín hiệu nó còn chỉ rõ đấu ra như thế nào khi dòng output là active hoặc passive về plc, bộ đọc

Điểm đặc biệt là của card chia dòng seneca đó là chức năng chuyển đổi tín hiệu biến trở với đầu ra output 4-20ma hoặc 0-10v đưa về plc điều khiển. Hoặc thậm chí chúng ta còn cài đặt được nhân đôi 1 tín hiệu biến trở thành 2 tín hiệu analog bất kỳ

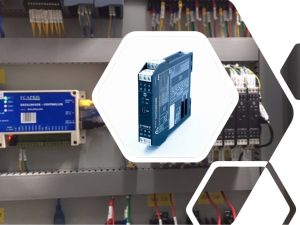

Thiết kế card chia dòng 0-10v z170reg-1 lắp đặt tủ

Với chiều cao 112mm bề ngang 100mm độ dày 17,5mm anh em có thể lắp một thế thống tủ điện tới mấy chục bộ chia Z170reg-1 theo ý muốn

Bên cạnh đó; bộ chia 4-20ma này có thiết kế thông hơi nhiều lỗ nhỏ giúp thiết bị tản bớt nhiệt ra bên ngoài đảm bảo cho độ bền

Kiểm tra bộ chia analog 4-20ma bị hư hỏng

Ví dụ nếu trong quá trình sử dụng các bộ chia tín hiệu cảm biến áp suất đầu ra 4-20ma đưa về plc. Đồng thời truyền về 1  bộ đọc khác nhưng plc hoặc bộ đọc luôn bị chập hờn; hoặc nhảy số thậm chí là mất tín hiệu thì ta phải làm sao ?

• Lúc này có ông bảo bộ chia thiết bị cảm biến có vấn đề !
• Ông thì bảo plc lỗi hoặc lập trình sai
• Ông thì bảo con cảm biến áp suất bị hư

Vậy thì cuối cùng để xác định bộ chia tín hiệu 4-20ma có bị hư hỏng không ta phải làm gì ?

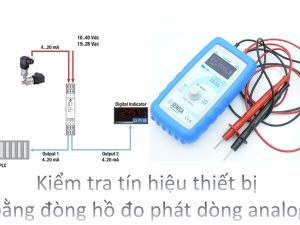

Một phương án giải quyết nỗi khó khăn cho người dùng chính là lấy một bộ đo dòng phát áp 4-20ma để kiểm tra từng thiết bị một; xem nó lõi ở khúc nào để kịp thời thay thế chứ ngồi đoán biết bao giờ xong

Anh em có thể tham khảo tại:

Bộ kiểm tra dòng analog 4-20ma chính xác cao

Cụ thể là ta lấy bộ đo dòng cắm vào 2 chân con áp suất trước nếu dòng ra ok thì loại trừ cảm biến bị hư

Tiếp đó đấu tín hiệu áp suất vào card chia dòng 4-20ma của seneca rồi lấy đồng hồ cắm vào 2 chân output xem nếu đoạn này tín hiệu ra chập chờn hoặc không có tín hiệu thì chắc chắn bộ chia analog đang bị hư cần thay thế gấp

Nếu bộ chia 4-20ma vẫn cho ra tín hiệu ổn định thì dùng đồng hồ phát dòng 4-20ma vào plc để kiểm tra lỗi của bộ lập trình này
