Can Nhiệt pt100 là gì ? Mua Cảm Biến PT100 ở đâu rẻ nhất !

Cảm biến nhiệt độ pt100 giá rẻ hoạt động ổn định không ?

Việc Sử dụng cảm biến để kiểm tra giám soát và hiệu chỉnh lượng nhiệt độ trong hệ thống nhà máy rất được chú trọng. Đặc biệt là con cảm biến đo nhiệt độ loại pt100 bởi độ chính xác cao; và sự đa dạng mẫu mã chủng loại phù hợp khi lắp đặt trong các khu vực chật hẹp

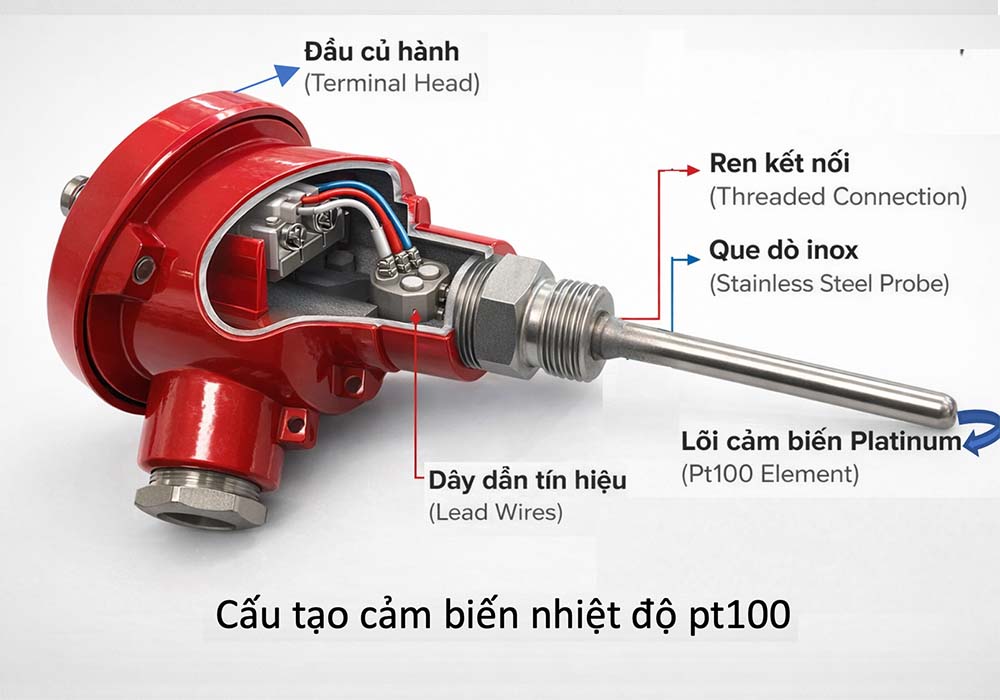

đề về pt100 công nghiệp luôn có độ hot đối với các cậu sinh viên chuyên ngành sắp ra trường. Ở đây; họ sẽ tìm tòi học hỏi được các kiến thức về cấu tạo và nguyên lý vận hành cảm biến trong hệ thống nhiệt độ ra sao. Làm thế nào để điều khiển đóng ngắt nhiệt độ theo ý muốn một cách tự động……

Còn đối với anh em kỹ thuật nhà máy; họ luôn chú trong về độ chính xác; thông số kỹ thuật của cảm biến pt100 để sử dụng đúng mục đích chức năng của thiết bị sao cho tối ưu nhất

Anh em mua hàng thì: “Tôi cần cảm biến nhiệt độ pt100 làm sao giá phải thật rẻ; hàng có sẵn để tiết kiệm thời gian và chi phí đầu vào cho nhà máy….”

Vậy Cảm biến nhiệt độ pt100 là gì ? Mua cảm biến pt100 ở đâu !

Cách sử dụng cảm biến nhiệt độ pt100

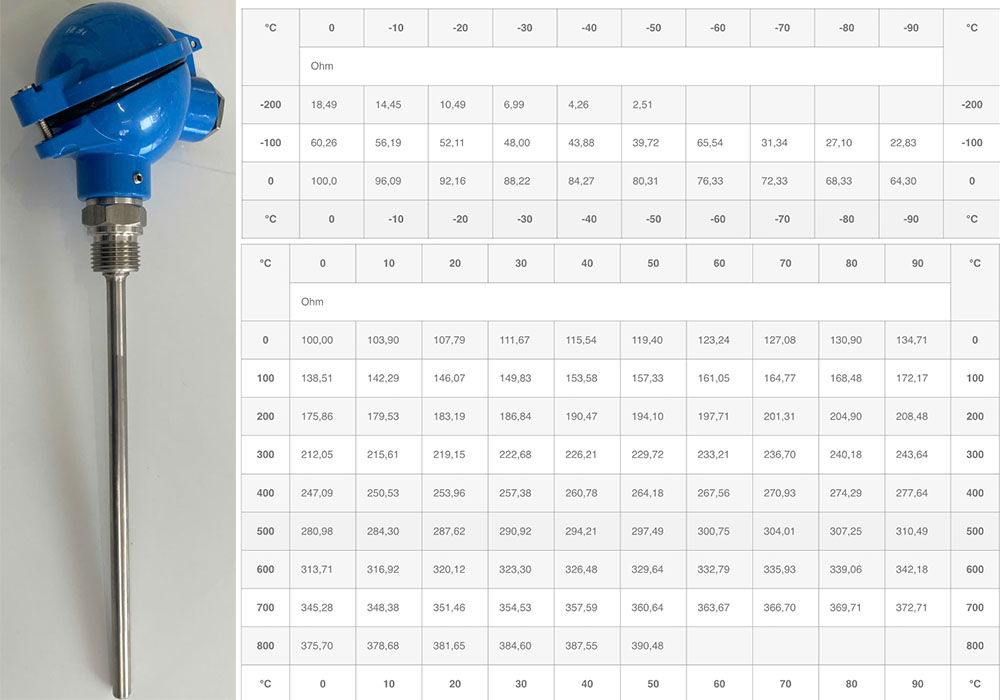

Cảm biến nhiệt độ là dòng sản phẩm có thiết kế inox 304 hoặc 316l với nhiều kích thước khác nhau hỗ trợ anh em nhà máy giám sát và điều khiển nhiệt độ trong hệ thống sản xuất công nghiệp. Còn pt100 là một thông số mặc định của dòng thiết bị này lúc nhiệt độ về 0oC thì điện trở 100% luôn là 100ohm. Chúng còn được gọi là cảm biến nhiệt độ rtd pt100

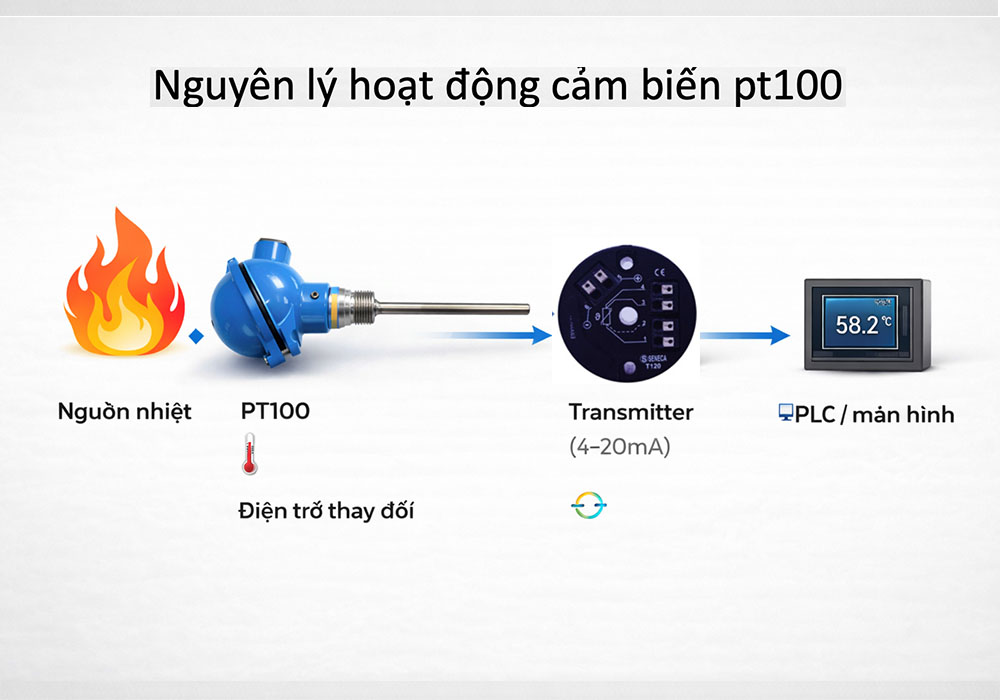

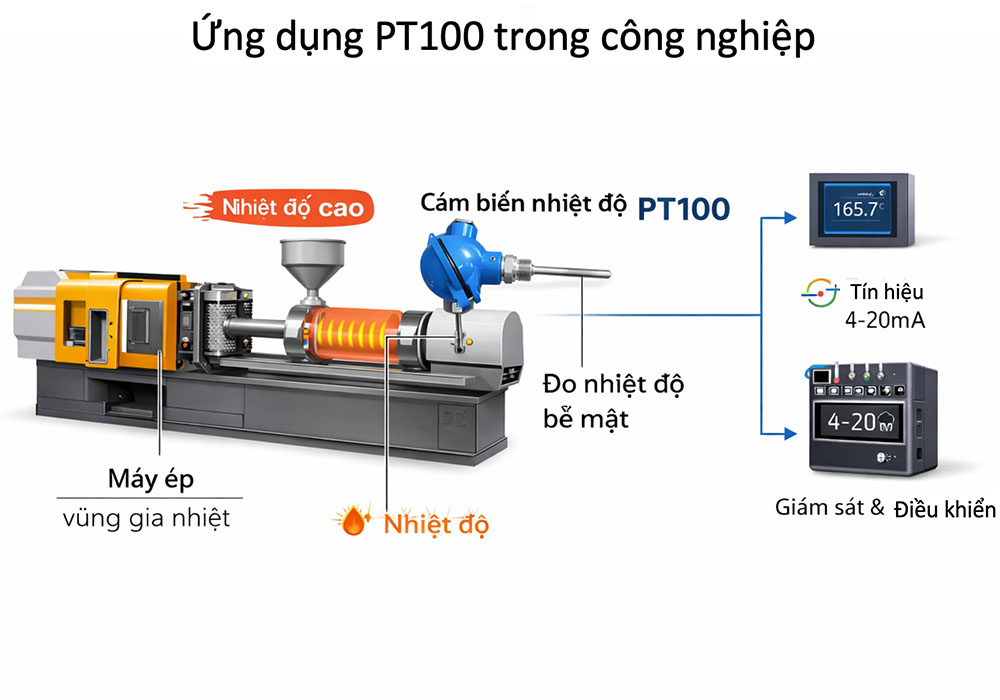

Hay nói cách khác: Cảm biến nhiệt độ pt100 là một loại đầu sắt sử dụng để thăm dò nhiệt độ và chúng kết hợp với các đầu đọc nhiệt hoặc plc, transmitter…… Tạo nên một mô hình giám sát và điều khiển nhiệt độ một cách tối ưu chính xác nhất

Việc sử dụng cảm biến pt100 đúng cách sẽ bao gồm các vấn đề sau:

Lựa chọn cảm biến nhiệt pt100

Một trong những tiêu chí hàng đầu trong việc lựa chọn que cảm biến chính là xem yêu cầu bài toán sản xuất; thiết kế bản vẽ lắp đặt rồi sau đó mới xem thông số kỹ thuật để chọn loại pt100 phù hợp

Ví dụ đo nhiệt độ nước nóng trong đường ống DN60mm thì bắt buộc chọn loại cảm biến pt100 loại có ren; giúp cố định thiết bị trên đường ống. Đồng thời; que cảm biến không vượt quá 60mm vì vượt quá nó chồi ra sao cố định được

Thông số kỹ thuật cảm biến nhiệt độ pt100 anh em cần quan tâm các vấn đề gì ?

Dải đo nhiệt độ pt100

Nhiều anh em cứ nghĩ sự chênh lệch giữa các dải đo pt100 sẽ dẫn đến độ sai số trong khi đo !

Ví dụ: anh em cần giám sát nhiệt độ nước nóng với dải 70 oC hay 90 – 100 oC gì đó thì bằng mọi giá phải tìm cho được loại đầu đo nhiệt có dải gần sát theo yêu cầu

Điều này không đúng nha anh em !

Khẳng định một điều; riêng đối với các loại pt100 thì phạm vi đo rộng hay hẹp; mà nhà sản xuất thiết kế trên cảm biến không phải là nguyên nhân gây lên sai số; trong việc giám sát hệ thống nhiệt tại các dây chuyền sản xuất

Vì vậy; trường hợp trên anh em sử dụng cảm biến nhiệt pt100 dải đo -80….600 oC vẫn cho ra kết quả đúng; thậm chí đo nhiệt độ phòng vẫn chuẩn xác như thường

Việc chọn dải đo cảm biến quan trọng là đừng chọn dải sát với nhiệt độ tối đa mà đầu dò đo được

Ví dụ như đo nhiệt độ lò hơi tới 580 oC mà dùng con có ren loại đầu củ hành max đo được 600 oC là tiêu luôn. Do đâu biết khi nào nhiệt độ trong lò nó quá nhiệt; mà vượt 600 oc xem như cháy cảm biến

Chiều dài và đường kính đầu dò pt100

Ví dụ đo nhiệt độ quá trình gia nhiệt sản phẩm trong khoảng 0-120 oc với điều khiển áp suất bình thường nếu anh em dùng đầu dò pt100 đường kính 21mm thì chắc chắn tốc độ truyền nhiệt và độ chuẩn xác thua xa loại pt100 đường kính phi 10mm hoặc 6mm – 80mm….

Việc chọn chiều dài và đường kính que đo cho đầu dò pt100 là thông số kỹ thuật căn bản; rất quan trọng vì nó tác động trực tiếp đến kết quả đo nhiệt; phương thức lắp đặt và tuổi thọ thiết bị

Điều này cho thấy; chỉ khi nào áp lực khí hoặc chất lỏng cực lớn thì chúng ta mới tính đến phương án sử dụng đầu đo nhiệt đường kính que lớn. Hoặc bổ trợ thêm vỏ chống áp thermowell cho pt100

Còn đối với áp suất thường; không có độ va đập thì cảm biến pt100 phi 6mm 8mm hoặc 10mm là một trong những giải pháp lý tưởng trong việc giám sát nhiệt độ

Về chiều dài đầu pt100 thì ta chọn đúng theo bản vẽ thiết kế hoặc ngắn hơn một chút cũng không ảnh hưởng đến kết quả đo

Ngoài ra; đối với các môi trường có tính ăn mòn thì nên bọc PTFE cho thiết bị; môi trường xăng dầu thì chọn tiêu chuẩn phòng nổ

Phân loại cảm biến pt100

Cảm biến vẫn có tên gọi khác đó là can nhiệt pt100. Đối với các đầu đọc nhiệt độ đa chức năng thì dùng loại can nhiệt pt100 nào nó cũng đọc được hết. Nhưng đối với mẫu thiết kế chỉ đọc được 1 loại thiết bị thì chỉ đúng loại đầu dò đó nó mới đọc nhiệt độ được

Chính vì vậy; việc phân biệt giữa các loại can nhiệt là rất cần thiết !

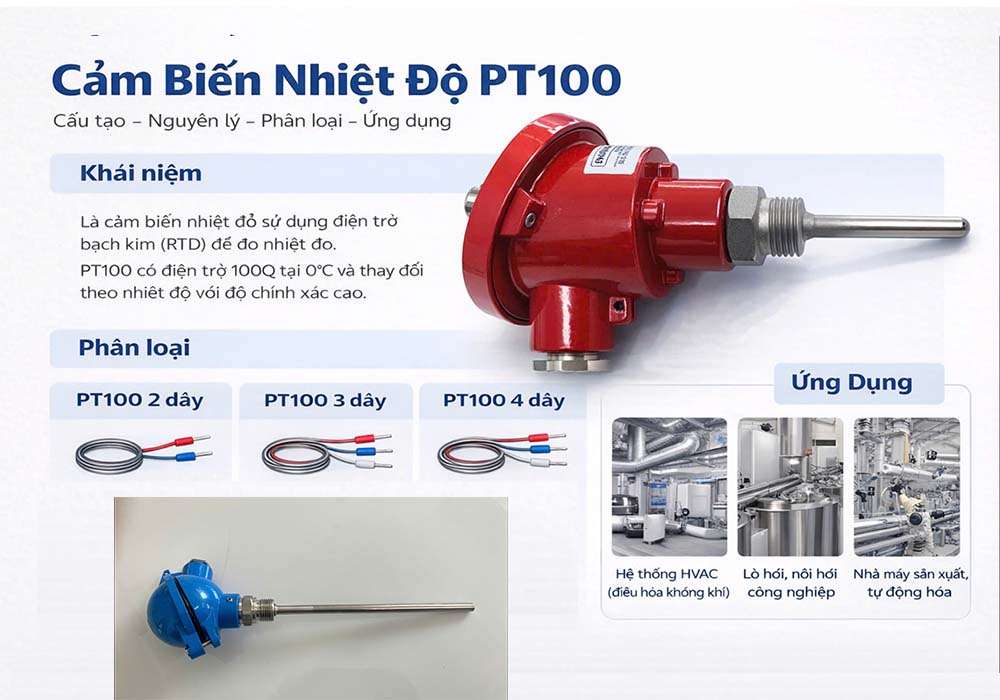

Dòng can nhiệt này được thiết kế với 3 chuẩn đầu dây ra khác nhau bao gồm các loại cảm biến nhiệt độ:

• PT100 2 dây khác màu output trở
• PT100 loại 3 dây thông dụng với độ chính xác cao
• PT100 thiết kế 4 dây

Xét về độ phân giải diện rộng còn có loại pt500 và pt1000

Tại sao nói pt500 và pt1000 có độ phân giải cực cao ?

Cảm biến nhiệt độ pt500 có nghĩa là nhiệt độ ở 100 oC tương ứng với điện trở 500 ohm

Với pt1000 thì output 1000ohm khi cảm biến đạt 100oC chính vì vậy độ nhuyễn trong khi đo của mấy loại này gấp 5 đến 10 lần dòng nhiệt pt100

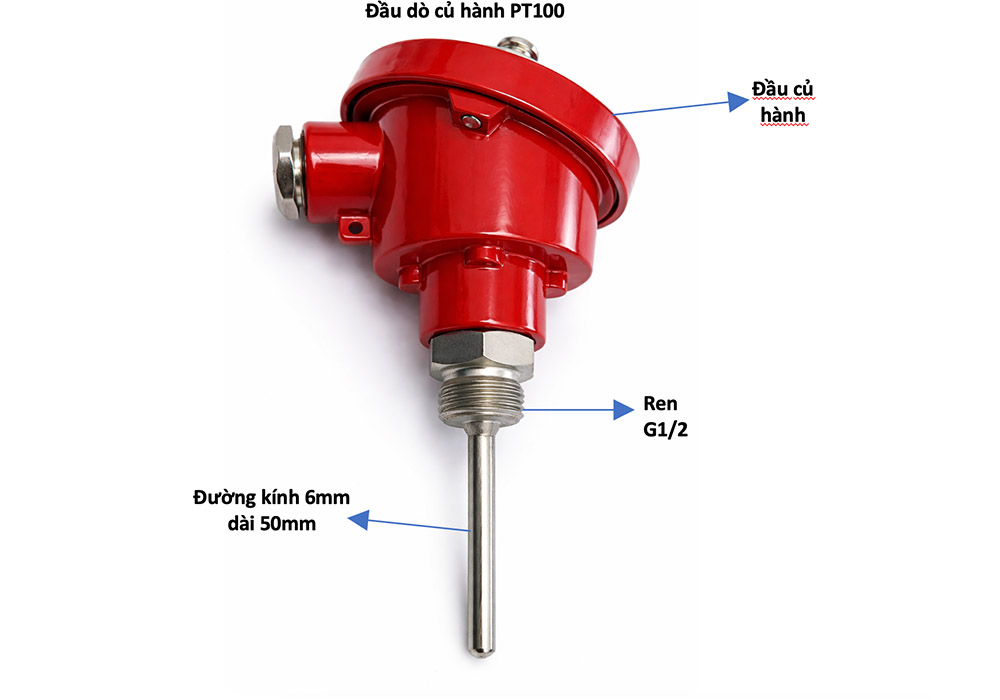

Đầu dò củ hành pt100 khác dây cảm biến pt100

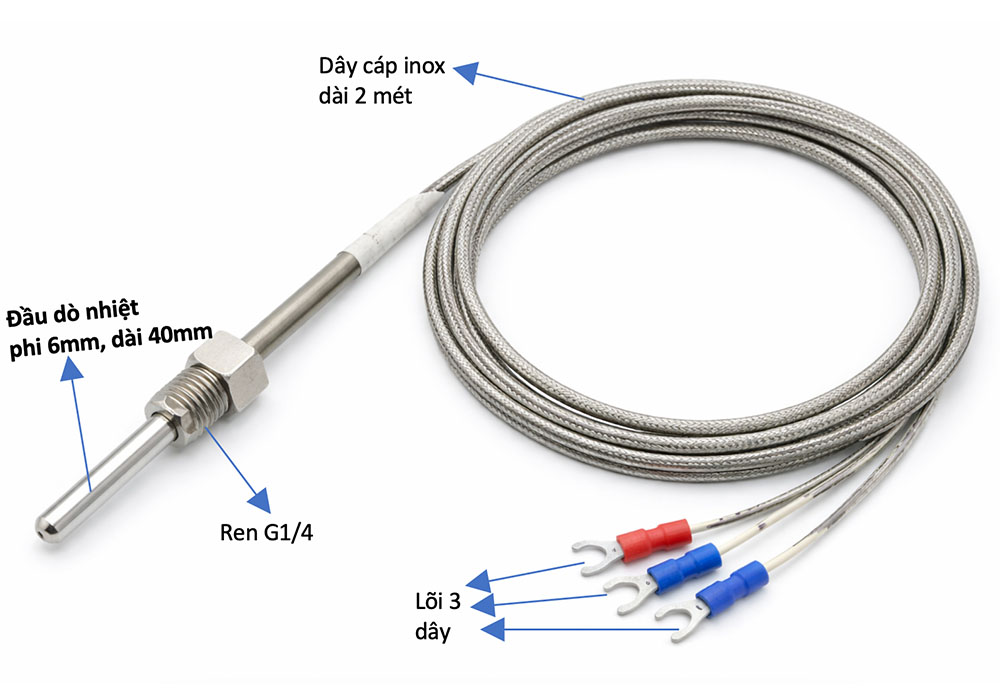

Sự khác biệt giữa cảm biến pt100 dạng củ hành và pt100 dạng dây thực chất chủ yếu về giá. Đối với dây pt100 được thiết kế sẵn đầu đo và cáp lọc nhiễu sẵn về anh em chỉ việc kéo dây đấu nối

Còn đối với đầu dò củ hành pt100 thì chỉ thiết kế chân về anh em mua thêm dây dẫn tín hiệu đấu vào

Về độ bền thì đầu củ hành bền hơn nên giá dòng này khi nào cũng nhỉnh hơn so với pt100 dạng dây dò

Vậy trường hợp nào nên dùng cảm biến pt100 củ hành ?

Đối với môi trường áp lực cao; độ ma sát mạnh như đo nhiệt độ đường ống nước; khí nóng áp lực lớn; lò than; lò hơi thì pt100 củ hành ah em nên dùng

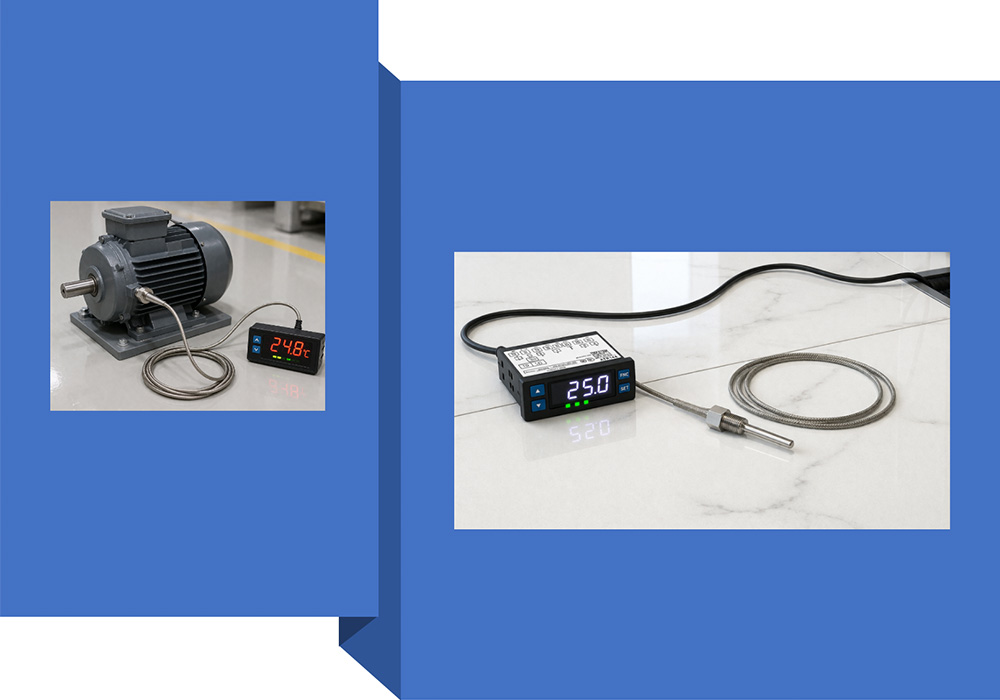

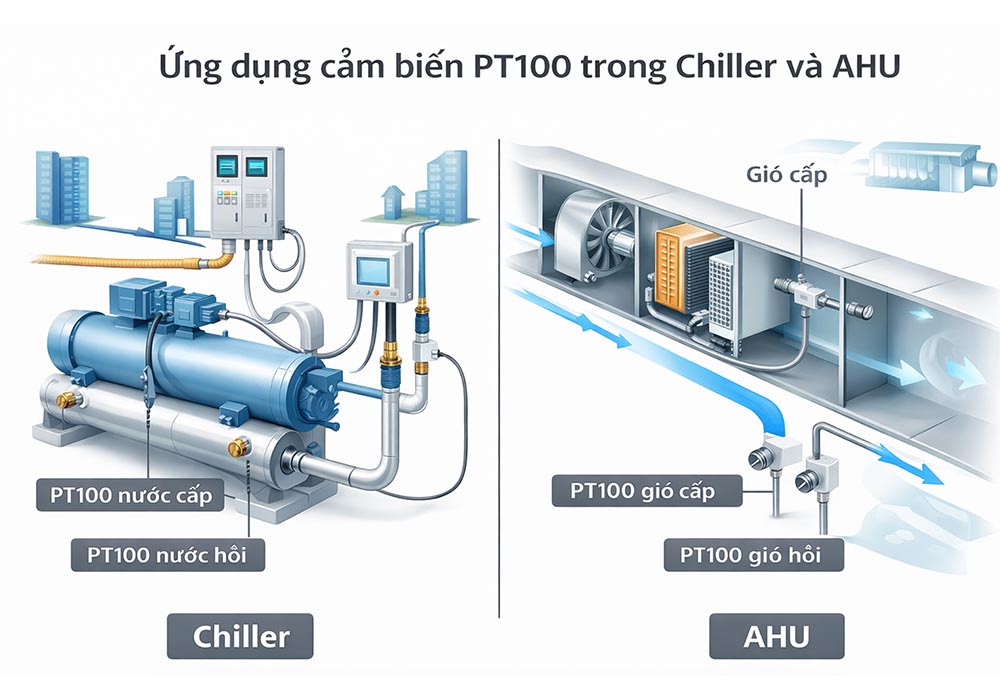

Dây cảm biến pt100 nên dùng trong những trường hợp đo lò sấy; kho lạnh, lò vi sóng, lò ấp trứng, nước chiller hay các loại khí áp nhỏ trên đường ống. Vì căn bản đây là thiết bị có giá rất rẻ độ chính xác cao tối gì không mua

So sánh giữa pt100 và pt1000

Nếu mà nhìn vào mặt thường thì việc nhận biết hoặc phân biệt giữa cảm biến nhiệt độ pt100 với pt100 là điều không thể. Chúng ta chỉ nhận định thông qua tem nhãn mác nhà sản xuất in lên thiết bị; hoặc sử dụng các con đồng hồ kiểm tra nhiệt

• Về tính năng ứng dụng phổ biến thì chắc chắn đầu đo pt100 luôn phổ biến rộng rãi trong công nghiệp
• Xét về tính chính xác cảm biến nhiệt pt1000 luôn được ưu tiên hàng đầu
• Tuy nhiên có một điều khác biệt mà anh em ít để ý. Đối với các hệ thống chế tạo máy móc người ta lại ưu tiên gắn loại pt1000 để giám sát
• Về kết cấu bước ren, chiều dài đường kính thì như nhau. Tất cả các loại cảm biến đều phụ thuộc vào thiết kế khu vực đo nhiệt

Mua cảm biến đo nhiệt độ pt100 ở đâu

Hiện nay; việc mua pt100 nó cực kỳ phổ biến. Anh em có thể lên web gõ từ cảm biến nhiệt độ pt100 hoặc là đầu dò nhiệt độ pt100 dạng củ hành…..Nó đều ra hết để mình lựa chọn nhà cung cấp

Tuỳ vào từng như cầu sử dụng để chọn lựa dòng pt100 có mức giá phù hợp với từng ứng dụng công nghiệp cụ thể và độ chính xác cho phép

3 yếu tố quyết định trong việc mua các loại đầu đo nhiệt:

• Giá phải rẻ chứ giá trên trời anh em mua làm gì
• Chất lượng + Độ chính xác mà pt100 đem lại trong quá trình đo
• Độ uy tín của nhà cung cấp trong việc hướng dẫn lắp đặt đấu nối thiết bị và chế độ bảo hành

Dưới đây là Tốp 5 hãng bán đầu dò nhiệt pt100 uy tín chất lượng anh em có thể tham khảo thêm:

• Cảm biến nhiệt độ pt100 omron WZP
• Cảm biến nhiệt độ pt100 termotech
• Cảm biến nhiệt độ ASIT
• Cảm biến nhiệt độ siemens
• Cảm biến nhiệt độ autonics

Trong đó; dòng pt100 omron, autonics là một trong những phân khúc cảm biến nhiệt có mức giá rẻ bèo. Các loại pt100 còn lại mặc dù giá không lệch bao nhiêu nhưng xuất xứ châu âu. Đây cũng được coi là dòng phân khúc cảm biến nhiệt độ EU giá rẻ

Sơ đồ cách đấu dây cảm biến nhiệt độ

Anh em mua cảm biến pt100 sử dụng mà không biết về các phương án đấu dây của nó cũng uổng. Vì mình là dẫn kỹ thuật nên việc trau dồi trao đổi kiến thức ngành được xem là đam mê

Về việc đấu dây pt100 nó cũng chỉ lanh quanh đối với mấy con nhiệt độ loại 2 dây 3 dây hoặc 4 dây

Đấu cảm biến nhiệt độ với PLC

Sử dụng thiết bị lập trình plc để điều khiển và giám sát nhiệt độ trực tiếp là một phương pháp kiểm soát nhiệt được xem là tối ưu. Vì đối với plc anh em cài đặt và thay đổi đa dạng các kiểu

Chúng ta có 2 phương án đấu nối đầu dò nhiệt về plc:

Đấu trực tiếp dây ra từ cảm biến đo nhiệt thẳng về plc

Trường hợp này bộ lập trình plc cần phải được tích hợp module card đọc nhiệt độ; nếu anh em nào chưa có thì mua ngoài thích hợp vào. Trên mỗi module đều có sơ đồ chỉ rõ cách đấu nối loại cảm biến nhiệt độ nào ? Và chỉ rõ từng chân đấu vào

Đấu cảm biến pt100 với plc thông qua transmitter

Trường hợp này; chúng ta sử dụng một thiết bị chuyển đổi tín hiệu trung gian. Loại này có thể gắn ngay trên đầu dò nhiệt hoặc sử dụng gắn trên Din rail tủ điện

Mục đích chính là đưa chúng output ra tín hiệu analog để đấu nối với plc 1 cách dễ dàng bởi trên mỗi thiết bị plc đều được tích hợp module analog

Đấu pt100 3 dây với đồng hồ hiển thị nhiệt

Đồng hồ hiển thị nhiệt độ được xem là giải pháp giám sát và điều khiển nhiệt thay thế cho plc. Đây là một bộ hiển thị có cơ chế linh hoạt trong lắp đặt tuỳ theo mức độ giám sát gần xa của hệ thống

Mặt khác; hiển thị nhiệt độ trực tiếp thông qua đồng hồ giúp các hệ thống tiết kiệm khá nhiều chi phí

Báo giá can nhiệt pt100 3 dây

Với các tính năng trên; thì đối với loại đầu can nhiệt pt100 lõi 3 dây luôn được xem là thiết bị dò nhiệt chuyên dụng sử dụng rất nhiều trong các hệ thống sản xuất.

Chính vì vậy; dòng pt100 3 dây luôn có sẵn rất thuận lợi cho anh em làm các dự án lớn nhỏ hoặc thay thế khi cảm biến hư hỏng….

Anh em có thể liên hệ theo thông tin bên dưới; để được hỗ trợ báo giá các loại can nhiệt pt100 sử dụng trong công nghiệp đang hiện hành trên thị trường hiện nay !
