Cách đấu cảm biến nhiệt độ pt100 với nhiều ngõ dây ra vào đồng hồ đọc nhiệt atr121-b | atr121-ad
Phần tóm tắt thu gọn
Trước khi tìm hiểu về phương pháp đấu nối cảm biến pt100 với bộ hiển thị. Anh em nên phân biệt rõ đồng hồ pixsys atr121-b và atr121-ad
Điểm khác biệt giữa đồng hồ đọc nhiệt atr121-b chính là nó sử dụng nguồn 220v để cấp nguồn nuôi cho thiết bị hiển thị nhiệt độ hoạt động. Trong khi; atr121-ad cho chúng ta 2 phương án cấp nguồn đầu vào là 12v và 24v
Cho nên khi đấu cảm biến nhiệt độ vào các đầu đọc atr121 cần lưu ý kỹ điều đó; vì giả sử các ông dùng quen atr121-b nhưng khi thay thế sang hàng atr121-ad sẽ dễ bị tình trạng đấu nhầm dẫn đến hư hỏng thiết bị đọc
Hôm nay; sẽ hỗ trợ một vài anh em kỹ thuật chưa thành thạo việc đấu nối giữa cảm biến pt100 với bộ hiển thị atr121 kết hợp 2 cơ chế điều khiển nhiệt độ để đảm bảo duy trì mức nhiệt trong các phạm vi hoạt động. Mục đích chính là để đảm bảo bảo lượng nhiệt cung cấp vừa đủ ;cho từng hệ thống sản xuất nhất định
Cách đấu cảm biến nhiệt độ
Với phương thức đấu dây cảm biến nhiệt độ với các đồng hồ đọc nhiệt hiện nay nó rất đại trà. Đặc biệt; có sự đa dạng trong các quy trình đấu nối
Nguyên nhân có sự đa dạng này là do thiết kế các đầu đọc nhiệt độ pt100 hiện nay đều theo một kết cấu đa dạng tín hiệu đầu vào; và nó hoàn toàn khác hẳn với các bộ hiển thị ngày xưa chỉ input chức năng 1 tín hiệu nhiệt độ duy nhất
Bên cạnh đó; sự hài hoà giữa các đầu dò nhiệt cũng thể hiện một cách cụ thể rõ ràng bằng sự đa dạng các phương thức kiểm soát nhiệt thông qua cảm biến pt100, pt100 3 dây, pt100 4 dây hoặc pt100 loại 2 dây. Thêm vào đó; còn bồi đắp bằng các cặp nhiệt điện loại k, s, j ,r….. thậm chí các vùng giám sát nhiệt cực cao sử dụng đến can B
Chính vì tính chất trên tạo nên sự đa dạng trong các đấu cảm biến nhiệt độ sao cho tương thức với sơ đồ bản vẽ trên các bộ hiển thị nhiệt. Kết quả cuối cùng người dùng hướng đến là vấn đề đọc được nhiệt một cách chuẩn xác; đồng thời có khả năng điều khiển nhiệt độ theo ý muốn của họ

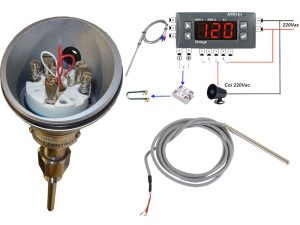

Pt100 3 dây với atr121-b
Tại sao việc đấu nối cảm biến nhiệt độ pt100 loại 3 lõi output điện trở với bộ hiển thị là trở nên quan trọng và được đặt lên hàng đầu ?
Đơn giản là các dòng pt100 3 dây được xem là mức giám sát quản lý nhiệt đại trà. Việc ứng dụng cảm biến pt100 3 dây vào các hệ thống giám sát điều khiển nhiệt được nhiều nhà máy hướng đến do có tính chuẩn xác cao
Đặc biệt; do tính chất thiết kế 3 dây nên pt100 loại này có sự bù nhiệt khác tốt !
Một ưu điểm nữa chính vì sự phát triển đại trà của các dòng pt100 3 dây nên vấn đề thay thế thiết bị khi dùng một thời gian dài bị lỗi trở nên dễ dàng hơn. Lúc này; chúng ta chỉ việc ngồi chọn thiết bị đo nhiệt đúng với quy chuẩn cái bị hư là có hàng thay thế ngay; và chúng ta không bị đợi chờ lâu do vấn đề đặt hàng dẫn đến sản xuất bị trì truệ
Đối với việc đấu cảm biến nhiệt độ pt100 3 dây với đầu đọc atr121-ad chúng ta đơn giản chỉ cấp nguồn 220v để thiết bị hoạt động
Sau đó; Kiểm tra 3 lõi cảm biến pt100 xem lấy ngay 2 lõi cùng 1 màu đấu vào 2 chân 10-12. Lõi cuối cùng đem đấu nối với chân 11 là cho triển khai hiển thị nhiệt được rồi
Pt100 2 dây với atr121-ad như thế nào
Nhiều ông thường đề cập sự khác biệt giữa pt100 2 dây và pt100 3 dây và không muốn có sự thay thế vào ứng dụng dây chuyển sản xuất của họ; vì cảm giác khó chịu khi thay thế không đúng thiết kế theo yêu cầu; hoặc họ cảm thấy nếu thay thế như thế plc không đọc được hoặc kết quả đo không có sự chính xác đồng nhất
Thực tế mà nói khi đấu với bộ atr121-b thì bất kể là pt100 loại 2 dây hay pt100 loại 3 dây đều chạy rất mượt anh em nhé. Thậm chí loại 3 dây còn có độ chuẩn xác cao hơn
Cái anh em cần quân tâm giữa pt100 2 dây và 3 dây là thiết kế kích thước đường kính; chiều dài kết hợp bước ren xem có phù hợp với nhu cầu lắp đặt hay không thôi
Còn về cách đấu cảm biến nhiệt độ pt100 2 dây với bộ điều khiển atr121-b chúng ta thực hiện như sau:
Cấp nguồn 24v vào chân 1-2 bộ atr121-b để cho thiết bị khởi động
Lấy 2 lõi từ pt100 cần đấu đưa lần lượt vào các chân 10-11 là ok xong ( lưu ý khi đấu nối pt100 loại 2 dây chúng ta không cần phân biệt điện cực 2 dây đó; mà đấu dây vào chân nào cũng được. Đây cũng chính là điểm khác biệt trong đấu nối pt100 2 dây với can nhiệt loại k )
Pt100 4 dây với atr121 thì như thế nào
Nhiều hệ thống cũ người ta vẫn ứng dụng pt100 loại 4 lõi vào các quy trình giám sát nhiệt. Hiểu được vấn đề trên; Pixsys vẫn tích hợp phương án cuối cùng trong việc đấu nối pt100 4 dây sao cho có sự hiển thị nhiệt độ thực tế tại mọi thời điểm
Và cuối cùng họ đã thành công trong vấn đề này. Và tăng thêm phần đa năng cho bộ điều khiển atr121 !
Nếu gặp pt100 loại 4 dây ta chỉ cần sử dụng từng cặp dây cùng màu lần lượt đấu vào 2 chân 10-11
Từ các quy trình đấu nối trên cho thấy việc đấu cảm biến nhiệt với đầu đọc atr121 rất đơn giản. Cái quan trọng nhất là làm sao để cài đặt bộ hiển thị atr121 cho chuẩn với yêu cầu đọc và điều khiển nhiệt
Cách đấu cảm biến nhiệt k với atr121
Can nhiệt k cũng là một trong những phương pháp giám sát nhiệt độ có chuẩn phạm vi đo cao hơn pt100. Xét cho cùng vẫn nằm trong dòng họ nhà cảm biến nhiệt
Trước khi đi vào đấu nối cảm biến k với bộ hiển thị nhiệt anh em phải làm rõ một vấn đề hết sức quan trọng.
Phân biệt pt100 2 dây với cảm biến nhiệt K
Nếu như anh em nào không phân biệt được pt100 2 dây với can nhiệt k thì đừng bàn về vấn đề đấu nối vào bộ đọc nữa. Vì 2 thằng này nó hoàn toàn không chung một cách đấu nối
Bản thân pt100 tín hiệu xuất ra là điện trở; trong khi can nhiệt k giám sát nhiệt độ thông qua tín hiệu dòng điện nhỏ dạng mV
Mà ta nói mỗi lần máy gia nhiệt hay bất cứ máy gì nhập về việt nam đều có tích hợp cảm biến nhiệt độ thì toàn bộ 100% đều thermocouple loại k chứ chả bao giờ thấy một cây pt100 loại 2 dây nào
Để mà phân biệt cảm biến pt100 2 lõi với can nhiệt k anh em cứ đem cái đồng hồ VOM ra vặn theo chứ năng điện trở đo là biết ngay thôi. Đó cũng là cách để anh em kiểm tra xem cảm biến nhiệt độ mình đang dùng sống hay chết; khi thiết bị hoạt động mà chúng ta không thấy tín hiệu ra
Thermocouple loại k đấu với đồng hồ nhiệt độ atr121
Loại thermocouple k với các dải dao động từ 0-1200 oC thì bất cứ phạm vi nào nằm trong đó nó đều đo được một cách chuẩn xác. Điểm đặc biệt là mặc định can nhiệt k nó chỉ có 2 dây output đầu ra
Chính vì điểm nhấn trên mà chúng ta phải đưa ra phương thức phân biệt pt100 2 dây như trên. Vì thực tế; nhìn bằng mắt 2 dòng này cực kỳ giống nhau về thiết kế nên không thể nào phân biệt được trừ phi có tem nhãn mác in sẵn trên đó
Về cách đấu nối anh em chỉ cần lấy dây chân + đấu vào chân 12 và dây chân – đấu vào chân 11
