Bộ điều khiển áp suất pixsys atr144-abc | Xuất xứ EU / G7 giá rẻ có sẵn
Dạo này khá nhiều người quan tâm đến các bộ điều khiển; trong đó bộ điều khiển áp suất pixsys atr144-abc gần như là tâm điểm xôn sao bàn tán; về các tính năng ứng dụng và phươg thức cài đặt thiết bị này
Đặc biệt pixsys atr144 có thiết kế rất nhỏ gọn tạo nên sự hoàn mỹ trong lắp đặt tủ điện. Mặc dù hạn chế về kích thước nhưng atr144-abc có màn hình hiển thị 4 số rất to và rõ ràng; điều này tạo nên sự thích thú đối với người dùng trong quá trình giám sát áp lực từ xa
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 11 Pixsys atr144-abc là bộ hiển thị model atr144 hãng pixsys italy](https://huphaco-pro.vn/wp-content/uploads/2023/11/pixsys-atr144-abc.jpg)
Không những thế bản thân bộ điều khiển atr144-abc còn đóng vai trò như một thiết bị điều khiển nhiệt độ dảnh cho các dòng pt100, thermocouple k, s, r. Và gần như người ta coi bộ điều khiển pixsys như một thiết bị đa năng có thể đọc, hiển thị và điều khiển mọi thứ trong nhà máy
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 12 Giá thiết bị điều khiển áp suất atr144 hãng pixsys xuất xứ ý](https://huphaco-pro.vn/wp-content/uploads/2023/11/thiet-bi-dieu-khien-ap-suat-atr144.jpg)
- Vậy bộ điều khiển áp suất pixsys atr144-abc là gì ?
- Tại sao chúng ta lại sử dụng đồng hồ điều khiển pixsys đối với môi trường nhiệt độ; áp suất
- Thiết kế đồng hồ pixsys atr144 ra sao ?
- Cách cài đặt đồng hồ điều khiển áp suất theo trình tự thế nào ?
- Chúng ta cùng tìm hiểu chi tiết cấu tạo và nguyên lý hoạt động của thiết bị pixsys nhé

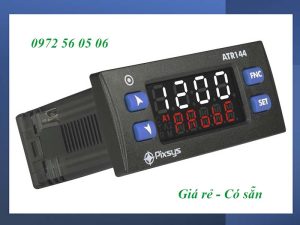

Bộ điều khiển áp suất pixsys atr144-abc là gì
Bộ điều khiển áp suất tên tiếng anh Pressure controller là một thiết bị có tính năng đọc tín hiệu analog từ sensor áp lực; đồng thời xuất ra 2-3 hoặc 4 tín hiệu rơ le để hiệu chỉnh áp. Là một đồng hồ đọc tín hiệu đa năng thể hiện nhận được đa số 90% các tín hiệu đầu vào từ thiết bị nhà máy
Bộ điều khiển áp suất pixsys là một loại đồng hồ đọc tín hiệu áp suất, nhiệt độ; lưu lượng flow meter, cảm biến mức nước…. Có xuất xứ từ hãng Pixsys
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 13 Tìm hiểu thông tin bộ điều khiển áp suất atr144 của hãng pixsys](https://huphaco-pro.vn/wp-content/uploads/2023/11/bo-dieu-khien-ap-suat-atr144.jpg)
Pixsys là một hãng khá nổ tiếng về các thiết bị đo nhiệt độ, áp suất màng, và các màn hình HMI phổ biến. Trong đó; đồng hồ pixsys được xem là khá nổi trội về tính đa năng input cũng như output đầu ra 4-20ma, 4-20ma pid, 0-10v, modbus rs385, rs232, relay….
Atr144-abc là một model điển hình có độ chính xác rất cao trong các dòng đồng hồ áp suất, nhiệt độ của hãng pixsys. Bản thân các bộ hiển thị atr144 được nhiều nhà máy ứng dụng trong giám sát áp lực, nhiệt lực nên tạo nên sự phổ biến trong ngành kỹ thuật. Chính vì sự bao quát này mà các đồng hồ atr144-abc luôn có sẵn với số lượng lớn
Tại sao dùng bộ điều khiển áp suất 4-20ma 0-10v
Bộ điều khiển áp suất được coi như một plc; mà giá thiết bị lập trình plc luôn cao nên người ta sẽ tập trung ứng dụng các bộ điều khiển áp suất
Bộ điều khiển áp lực là một loại đồng hồ nhỏ gọn; và chúng ta hoàn toàn có thể lắp được 10-20 đồng hồ trong một tủ điện để quan sát áp lực thực tế đo được
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 14 Ứng dụng bộ hiển thị dòng điện atr144, đọc tín hiệu ct 4-20ma](https://huphaco-pro.vn/wp-content/uploads/2023/11/ung-dung-bo-hien-thi-dong-dien-atr144.jpg)
Giá trị mang lại khi người dùng tin tưởng hãng pixsys khi lắp đặt đồng hồ tại nhà máy
- Mua được đồng hồ điều khiển pixsys atr144-abc giá rẻ nhất; vì chúng tôi hiện đang là đại diện thương hiệu của hãng nãy tại việt nam
- Được hỗ trợ cài đặt chi tiết sau khi mua; phương thức đấu nối thiết bị một cách nhanh chóng
- Tỷ lệ hư hỏng của loại thiết bị này rất thấp; chế độ bảo hành thay đổi khi đồng hồ xác định bị hư do bên sản xuất nhanh chóng
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 15 Lý do người dùng ứng dụng đồng hồ điều khiển áp lực pixsys](https://huphaco-pro.vn/wp-content/uploads/2023/11/ung-dung-dong-ho-dieu-khien-ap-luc.jpg)
Một vấn đề khách luôn dùng đồng hồ áp suất pixsys có chế độ đầu ra 4-20mA là vì
Họ có sự liên kết hệ thống áp suất với van điều khiển 4-20ma
Các đồng hồ đọc tín hiệu pixsys có chế độ đầu ra 4-20mA PID rất phù hợp cho việc van nhận và điều khiển
Chính vì vậy; đa phần người ta nếu trong vấn đề hiệu chỉnh áp lực phù hợp bằng van tuyến tính họ sẽ chọn đồng hồ điều khiển áp suất 4-20ma hoặc 0-10v
Tham khảo thêm bộ điều khiển nhiệt độ atr121-ad

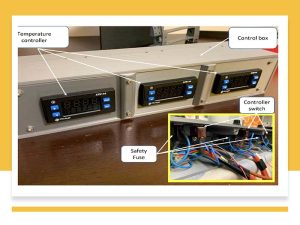

Thiết kế đồng hồ pixsys atr144-abc
Điểm quan trọng khi người dùng kiểm tra thiết kế các thiết bị điều khiển – hiển thị chính là kích thước; vì bản thân kích thước các đồng hồ này liên quan đến các vấn đề sắp xếp và lắp đặt tại các tủ điện
Kích thước atr144 là 35*77 thể hiện màn hình LED có tính năng hiển thị 4 số
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 16 Chi tiết thiết kế đồng hồ pixsys atr144-abc kích thước 35*77](https://huphaco-pro.vn/wp-content/uploads/2023/11/thiet-ke-dong-ho-pixsys-atr144-abc.jpg)
So về thiết kế kỹ thuật thì atr144-abc có:
- Input: Tất cả cảm biến nhiệt độ, cảm biến áp suất, flow meter, điện trở, biến trở, ptc, ntc
- Output: 2 tín hiệu rơ le để điều chỉnh áp suất, nhiệt độ. Hay anh em thường gọi dạng pid on/off
- Có cả tín hiệu điều khiển ssr cho các quá trình gia nhiệt
- Nguồn cấp 24v hoặc 220v đều được
- Để đồng hồ atr144-abc hoạt động tốt thì anh em nên lắp đặt nó trong khoảng nhiệt độ 0-45 oC. Tuy nhiên; trong quá trình vận hành sẽ có quá trình toả nhiệt từ thiết bị; nên môi trường nhiệt chuẩn tầm 40 oC là tốt nhất
Có nhiều anh em sợ chi phí vận chuyển cao nên thường hỏi bộ điều khiển atr144 nặg bao nhiêu anh ?
Ồ ! Thực ra atr144-abc nó nặng có 120g thôi; nếu anh em bọc thêm túi xốc quá lắm thì tầm 200g nên vận chuyển gọn nhẹ; chi phí vận chuyển rất rẻ không phải lo đâu
Đấu dây bộ điều khiển atr144 của pixsys dễ không
Việc đấu nối các tín hiệu input hoặc output từ bộ điều khiển pixsys vô cùng dễ dàng. Bởi bản thân con đồng hồ này nó được trang bị một sơ đồ với các công đoạn đầu nối từng loại thiết bị một cách hoàn mỹ
Cho nên; chỉ cần nắm bắt tính năng kỹ thuật sơ sơ thì anh em nào cũng đấu nối được hết
Phải nói là sơ đồ đấu nối bộ điều khiển hãng này làm rất tỉ mỉ, rõ ràng. Giúp người dùng nhanh chóng kết nối thiết bị một cách hoàn chỉnh
Nhìn qua sơ đồ đấu nối bạn có thể hình dung được tất cả các ứng dụng mà con đồng hồ áp suất đa năng này mang lại.
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 17 Hướng dẫn sơ đồ đấu dây bộ điều khiển pixsys atr144-abc của italy](https://huphaco-pro.vn/wp-content/uploads/2023/11/dau-day-bo-dieu-khien-pixsys-atr144-abc.jpg)
Ví dụ bạn đấu cảm biến nhiệt độ pt1000 vào atr144:
Bạn chỉ cần lấy 2 chân pt1000 đấu vào chân 11 và 12 của đồng hồ atr144. Rồi cấp nguồn 24v vào chân 1và 2 của thiết bị này là xong
Hoặc ví dụ cảm biến mức nước tín hiệu 4-20ma muốn đấu về thiết bị atr144:
- Lấy 4-20ma 2 dây đấu về chân 9 và chân 12 của đồng hồ
- Cấp nguồn 24v vào là có thể cho cảm biến hoạt động rồi
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 18 Bộ hiển thị và điều khiển mức nước atr144-abc xuất xứ italy](https://huphaco-pro.vn/wp-content/uploads/2023/11/hien-thi-va-dieu-khien-muc-nuoc-atr144-abc.jpg)
Đấy; việc đấu dây thiết bị pixsys rất đơn giản không có gì phức tạp cả. Trong quá trình đấu nối cảm biến áp suất với đồng hồ điều khiển atr144-abc nếu anh em bị vướng mắc ở công đoạn nào thì alo mình chỉ cho
Chi tiết cài đặt bộ điều khiển atr144-abc hãng pixsys
Việc cài đặt bộ hiển thị atr144 mặc dù mất chút thời gian nhưng vấn đề không phải khó anh em ạ. Chúng ta có 2 phương thức cài
- Cài đặt atr144 pixsys thông qua phần mềm hãng
- Cài đặt bộ điều khiển atr144 trực tiếp bằng tay
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 19 Chia sẻ người dùng cách cài đặt bộ điều khiển pixsys atr144-abc](https://huphaco-pro.vn/wp-content/uploads/2023/11/cai-dat-bo-dieu-khien-pixsys-atr144-abc.jpg)
Tất nhiên; về phần mềm sẽ lợi thế hơn nhưng phải có cáp nên thôi ai muốn cài đặt bộ điều khiển này bằng phần mềm thì liên hệ mình chỉ
Còn ở bài chia sẻ này; mình sẽ hướng dẫn anh em phương pháp cài đặt các bộ điều khiển nhiệt độ; áp suất, mức nước, flow meter theo phương thức truyền thông mà chúng ta thường thực hiện
Cấu hình bộ hiển thị pixsys atr144
Điểm qua cầu hính bên ngoài thì tổng cộng atr144 của hãng italy này nó có tới 4 nút bấm để chúng ta cài:
- FNC nơi thực hiện các thao tác xác định ứng dụng cần cài
- 2 nút mũi tên lên xuống dùng để di chuyển tới từng ứng dụng; hiệu chỉnh các con số trong phần cài
- Nút set đóng vai trò thay đổi phần cài đặt trong ứng dụng
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 20 Cấu hình bên ngoài atr144 có nút cài đặt, sơ đồ đấu dây, Terminal](https://huphaco-pro.vn/wp-content/uploads/2023/11/cau-hinh-ben-ngoai-atr144.jpg)
Nếu nhìn đối diện thì góc phải màn hình phía trên có chữ model ATR144; góc trái phía dưới có chữ Pixsys. Bên mặt ngang là sơ đồ đầu nối các tín hiệu đầu vào; đầu ra
Phía sau đồng hồ hiển thị pixsys sẽ là dàn temino dùng để kết nối các dây dẫn điện
Hướng dẫn cài đặt bộ điều khiển nhiệt độ pixsys atr144-abc
Nói đến vấn đề nhiệt độ thì sẵn đây mình hướng dẫn anh em cài bộ đồng hồ điều khiển này cho các loại cảm biến nhiệt pt100, pt100, ni1000 , thermocouple k, s, j, r…, ptc hay ntc….
Đầu tiên bấm và giữ FNC nó sẽ hiển thị 4 số 0:
- Nếu cần reset về mặc định thì nhấn 9999 rồi bấm set
- Nếu cài mới thì nhấn 1234 rồi bấm FNC để ra tiếp chương trình cài đặt
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 21 Hướng dẫn cài đặt đồng hồ hiển thị nhiệt độ atr144 hãng pixsys](https://huphaco-pro.vn/wp-content/uploads/2023/11/atr144-hang-pixsys.jpg)
Hiển thị nhiệt độ
Ở đây mình sẽ chọn cài mới sau khi nhấn fnc rồi nhấn SET sẽ hiển thị SEn.I ( Nơi để chọn chức năng input đầu vào )
Bấm tiếp SET rồi bấm mũi tên lên hoặc xuống để chọn ứng dụng mình cần
Ví dụ input đầu vào pt100 thì bấm mũi tên xuống khi nào hiện chữ pt100 rồi bấm set để xác nhận
Sau đó bấm mũi tên lên màn hình atr144 sẽ hiển thị d.P.I ( đây là phần hiển thị số thập phân để tăng độ phân giải )
Với màn hình hiển thị 4 số như atr144 thì cho phép chúng ta được tối đa 0.000
Còn thông thường cài nhiệt độ cho mọi người hay chọn chỗ d.P.I 0.0 hoặc 0.00; vì dải đo nhiệt độ đã trong phạm vi 2-3 số rồi
Sau đó bấm SET rồi bấm tiếp mũi tên lên để hiển thị dEGr. Bước này bỏ qua bấm tiếp mũi tên lên để ra L.L.i.I ( Là min nhiệt độ chỗ này mặc định là 0 nên mình không cần chọn )
Bấm tiếp mũi tên ra u.Li.I; tại đây bấm SET
Rồi bấm mũi tên lên hoặc xuống để chỉnh con số nhiệt độ max mà cảm biến đo được
Ví dụ cài pt100 hiển thị 0-200 oC thì tại phần này bấm về só 200
Rồi bấm SET để xác nhận rồi bấm FNC
- Trường hợp chỉ cần hiển thị thì tới đây bấm tiếp FNC cho ra màn hình chính của atr144 là xong
- Nếu cần điều khiển nhiệt độ thì bấm tiếp mũi tên lên
Điều khiển nhiệt độ
Màn hình điều khiển atr144 sẽ hiển thị cnd.I; tại đây chọn SET sẽ hiện ra c.o.u.I bấm SET rồi chỉnh mũi tên cho hiện c.o2 rồi bấm SET xác nhận
c.o2 có nghĩa là hướng suất relay lúc mình đấu output là ở relay 2 ngay chân 6 và 7 của bộ điều khiển nhiệt pixsys atr144-abc; nếu cần relay 1 ra thì đấu chân 3-4-5 và chọn c.o1
Tại đây bấm FNC rồi bấm mũi tên lên 2 cái cho màn hình hiện AL.I; bấm tiếp SET rồi bấm mũi tên lên chọn Ab.Lo.R. Rồi bấm SET để xác nhận
Bấm tiếp mũi tên lên màn hình đồng hồ atr144 sẽ hiển thị A.I.s.o ( Chỗ này giúp mình chọn tín hiệu điều khiển ra là NO hay NC )
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 22 Cài đặt bộ điều khiển nhiệt độ pixsys model atr144](https://huphaco-pro.vn/wp-content/uploads/2023/11/bo-dieu-khien-nhiet-do-pixsys.jpg)
Bấm tiếp mũi tên lên ta thấy A.I.HY ( Đây là nơi cộng giá trị để xuất relay )
Ví dụ dải đo nhiệt độ pt100 0-200 oC bạn cần dưới 50 oC thì bật ON và trên 150 oC thì bật relay OFF
Thì chỉ cần nhập tại A.I.HY bấm SET rồi nhấn mũi tên lên cho ra số 100 là được
Tới đây bấm SET xác nhận rồi bấm FNC 2 lần cho ra màn hình chính của bộ pixsys atr144-abc
Bấm tiếp SET màn hình sẽ hiển thị AL.I ( Đây là phần xuất relay 1 )
Tại AL.I bạn bấm mũi tên lên xuống để chọn điểm cần xuất rơ le 1 điều khiển
Như ví dụ trên 50 ON thì chỉnh lên số 50 rồi bấm SET là ok. Khi chạy lên 150 tự động sẽ xuất relay 2 báo OFF
Vậy là xong phần hướng dẫn cài đặt bộ điều khiển nhiệt độ pixsys atr144-abc

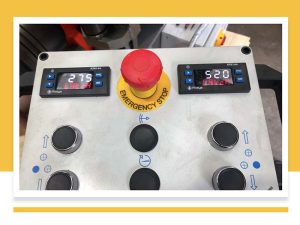

Cài đặt pixsys atr144 điều khiển áp suất ra sao
Việc cài đặt bộ điều khiển áp suất atr144-abc lại càng trở nên dễ dàng hơn vì tính năng con áp suất 98% mặc định dòng ra 4-20ma
Cũng từ dàn chia sẻ phía trên; ở đây mình sẽ tập trung ngắn gọn những điểm nhấn chính để phục vụ cho việc cài đặt đồng hồ điều khiển áp lực trở nên dễ dàng hơn
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 23 Cài đặt bộ hiển thị áp suất atr144-abc hãng pixsys như thế nào](https://huphaco-pro.vn/wp-content/uploads/2023/11/atr144-abc.jpg)
Hiển thị áp suất
Cho nên ở phần SEn.I ta bấm SET rồi điều chỉnh mũi tên xuống cho khi nào màn hình atr144 của pixsys hiển thị 4-20ma
Tiếp đó tới d.p.I không cần chọn gì vì tín hiệu áp suất lúc hiển thị sẽ là mbar cho nên con số lên tầm 4 số
Bấm mũi tên lên tới u.Li.I; tại đây bấm SET để chọn áp suất max tương ứng với đầu ra 20mA
Ví dụ dải đo áp suất bạn đang dùng 0-6 bar ra 4-20mA thì tại u.Li.I chỉnh mũi tên cho ra số 6000
Điều khiển áp lực
Ok ! tới đây muốn tiếp tục cài điều khiển áp
Giả sử cũng ví dụ 0-6 bar ra 4-20ma. Người dùng mong muốn áp lực dưới 500 mbar thì đồng hồ atr144 phải xuất relay on để tăng áp; trên 5400 mbar thì xuất rơ le áp suất ngắt áp
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 24 Đồng hồ điều khiển áp suất, áp lực atr144 hãng pixsys](https://huphaco-pro.vn/wp-content/uploads/2023/11/dong-ho-dieu-khien-ap-suat-atr144.jpg)
Cũng như phần điều khiển nhiệt độ ta lại tìm tới điểm AL.I để chọn NO hoặc NC tại phần A.I.s.o
Rồi tìm tới phần A.I.HY chỉnh con số lên 4900 sau đó bấm fnc 2 lần thoát ra
Rồi bấm tiếp SET và gán giá trị tại đây là 500; sau đó cho áp suất chạy tự động thì tới 5400 mbar áp lực rơ le 2 sẽ được kích hoạt giảm áp

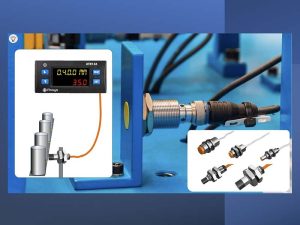

Cài đặt đồng hồ điều khiển mức nước atr144-abc
Về các môi trường giám sát nhiệt độ; áp suất thì đã được hỗ trợ hết rồi. Vậy việc cài đặt hiển thị giám sát mực nước; hoặc điều khiển bật tắt bơm cho nước vào tank chứa thông qua pixsys atr144-abc có khó không ?
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 25 Cách cài đặt bộ hiển thị mức nước atr144-abc có độ chính xác cao](https://huphaco-pro.vn/wp-content/uploads/2023/11/bo-hien-thi-muc-nuoc-atr144-abc.jpg)
Thực ra; bản chất của các sensor siêu âm, điện dung hoặc radar khi đo mức nước đều sở hữu chung tín hiệu đầu ra 4-02mA nên việc cài đặt thiết bị trở nên rất dễ dàng

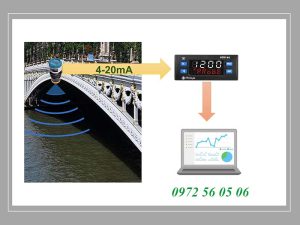

Hiển thị mức nước
Giả sử một tank chứa nước bồn cao 2000mm; khách họ lắp 1 con sensor siêu âm 0-2m tín hiệu truyền về 4-20ma thì việc cài đặt bộ hiển thị mức nước atr144-abc sẽ như này
Đầu tiên cũng tại SEn.I chọn dòng ra hiển thị 4-20ma như phần sensor áp suất hướng dẫn ở trên
Tiếp tới d.p.I có 2 phương án cài:
- Nếu hiển thị mm nước thì không cần cài gì
- Nếu hiển thị m nước thì cài d.p.I là 0.00
Tới u.Li.I bấm mũi tên chỉnh số 1800 để hiển thị mức max
Câu hỏi đặt ra ở đây là tại sao không chọn 2000mm ở phần u.Li.I ?
Mặc dù cảm biến siêu âm dải đo 0…2000 mm nhưng thực tế nó chỉ đo được max 1800mm vì 200mm là vùng mù nơi mà cảm biến không đo được. Do vậy; sẽ setting phần này là 1800mm
Tới đây nếu không cần điều khiển mực nước thì bấm FNC 2 lần để thoát ra là xong
Điều khiển mức nước
Bài toán yêu cầu 350mm thì báo cạn nước và bơm nước vào bằng cách atr144 phải xuất 1 relay on kích bơm. lên tới 1700mm thì đồng hồ này phải xuất thêm 1 rơ le nữa để tắt báo đầy tank chứa
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 26 Hướng dẫn cài đặt đồng hồ điều khiển mực nước atr144 hãng pixsys](https://huphaco-pro.vn/wp-content/uploads/2023/11/dong-ho-dieu-khien-muc-nuoc-atr144.jpg)
Ta lại bấm tới điểm AL.I chọn phần NO
Rồi tiếp tục bấm qua A.I.HY để chọn 1350. Bấm fnc 2 lần thoát ra
Bấm tiếp SET rồi gán giá trị 350 vào là xong
Tới đây có bạn hỏi:
Anh ơi ! cái đồng hồ điều khiển pixsys atr144-abc tại phần A.I.HY lúc chọn 1350 là lấy ở đâu ra vậy ạ ?
A.I.HY là phần cộng hưởng rơ le. Các bạn chỉ cần lấy 1700mm – 350 mm thì nó sẽ ra 1350
Cài đặt bộ điều khiển biến trở qua bộ atr144-abc pixsys
Đây là một trường hợp hiếm gặp nhưng cũng khá nhiều mô hình nhà máy thiết kế cho ứng dụng này. Tức là họ có một cái xi lanh tín hiệu ra biến trở và cần một bộ đọc hiển thị tín hiệu biến trở; có chức năng điều khiển
Đối với đồng hồ đọc tín hiệu biến trở, điện trở cũng khá hiếm; chỉ có một số bộ hiển thị đa năng như pixsys mới có thôi anh em ạ
![Bộ điều khiển nhiệt độ, mức nước, áp lực hãng Pixsys | Có sẵn 27 Hướng dẫn cài đặt đồng hồ pixsys atr144-abc điều khiển biến trở](https://huphaco-pro.vn/wp-content/uploads/2023/11/cai-dat-dong-ho-pixsys-atr144-abc.jpg)
Giả sử con xi lanh biến trở chạy 0-10 kohm ta cài đặt như sau:
Chỗ SEn.I bạn bấm mũi tên xuống khi nào màn hình hiển thị chức năng Pot. ( có nghĩa là Potentiometer cho phép tín hiệu đầu vào là biến trở )
Tiếp đến phần d.p.I chọn 0.00
Di chuyển tới u.Li.I chỉnh về số 10 rồi bấm fnc 2 lần thoát ra màn hình chính là đã thực hiện xong chức năng cài đặt hiển thị tín hiệu biến trở
Giả sử bạn cần điều khiển dưới 1 kohm thì bật on; trên 9 kohm bật off
Thì trên đồng hồ atr144-abc ngay phần AL.I sau khi chọn chức năng NO; di chuyển tới chức năng A.I.HY tại đâ chỉnh thành số 8
Rồi bấm FNC 2 lần thoát ra màn hình chính; bấm SET rồi gán giá trị 1 vào là đã cài đặt xong bộ điều khiển biến trở của pixsys
