5 Bộ chuyển đổi tín hiệu pt100 sang 4-20mA 0-10V giá rẻ

Bộ chuyển đổi nhiệt độ pt100 xuất xứ hãng EU/G7

Bộ chuyển đổi nhiệt độ pt100 hay tiếng anh còn gọi temperature transmitter pt100 là một phương pháp chuyển hoá tín hiệu nhiệt năng thành tín hiệu điện năng bất kỳ; nhằm phục vụ cho các bộ lập trình giải mã để hiển thị lại nhiệt độ cho người dùng quan sát

4 lợi ích từ việc chuyển đổi tín hiệu pt100 thông qua các bộ chuyển đổi thành các dòng analog 4-20ma 0-5v 0-10v mà anh em cần biết:

• Không bị ảnh hưởng bởi nhiệt độ bên ngoài
• Không bị nhiễu khi gặp các thiết bị công suất cao lắp đặt gần đó
• Khả năng đẩy tín hiệu truyền đi xa hơn những vẫn giữ sự ổn định trong khi truyền tải
• Giúp các thiết bị hiển thị có thể giải mã được các tín hiệu trên

Với những lợi ích trên thì tại sao lại không sử dụng bộ chuyển đổi nhiệt độ pt100 ?

Đối với các ngành phục vụ sản xuất thì bộ chuyển đổi pt100 luôn là sự lựa chọn hàng đầu trong các vấn đề xử lý tính chính xác; phù hợp với các bộ giải mã tín hiệu ….

Trong các ngành sư phạm liên quan đến kỹ thuật; thì việc sinh việc lập đề án xây dựng mô hình điều khiển nhiệt độ thông qua các bộ chuyển đổi nhiệt độ pt100 và đầu đọc; là một giải pháp giá rẻ tiết kiệm chi phí cho các bạn

Trong khi các anh em mua hàng cho nhà máy;  luôn hướng đến các bộ chuyển đổi nhiệt độ giá rẻ phù hợp với yêu cầu bộ phận kỹ thuật đề ra

Bộ chuyển đổi nhiệt độ pt100

Mức độ ảnh hưởng của các bộ chuyển đổi tín hiệu pt100 sang các thành phần analog khác cực kỳ quan trọng trong các ngành sản xuất hiện nay. Việc chuyển đổi pt100 sang 4-20ma, 0-10v 0-5v giúp quá trình tự động hoá diễn ra nhanh hơn; độ chuẩn xác cao hơn

Làm sao để chuyển đổi tín hiệu nhiệt từ cảm biến pt100 sang tín hiệu điện ?

Việc chuyển đổi nhiệt năng từ các loại pt100 sang dòng điện năng vô cùng đơn giản. Anh em phải xác định 3 yếu tố:

• Cần loại transmitter gắn ở đâu ( tủ điện hay gắn trực tiếp trên thiết bị đo )
• Cần khả năng lọc nhiễu không
• Muốn 1 tín hiệu pt100 đầu vào cho 2 tín hiệu analog đầu ra hay sao ?

Sau khi lựa chọn được một bộ chuyển đổi nhiệt độ pt100 nào đó; thì ta tiến hành xác định dải đo nhiệt độ cần chuyển đổi ra tín hiệu analog; tiếp đến là tiến hành việc đấu nối kết hợp calip dải đo phù hợp với yêu cầu sản xuất

Ví dụ:

Yêu cầu đo nhiệt độ dải 0-100 oC hoặc 0-300 oC tín hiệu ra analog để đưa về plc giám sát. Thì đối với quy trình giám sát nhiệt độ trên thì chắc chắn chủ đầu tư muốn một loại cảm biến nhiệt độ đầu ra tín hiệu analog; do vậy cần có một bộ chuyển đổi được cài đặt sẵn 0-100 oC hoặc 0-300 oC = tín hiệu analog

Dưới đây là các ứng dụng cụ thể từ việc chuyển đổi tín hiệu nhiệt độ pt100:

PT100 ra 4-20mA

Là bộ chuyển đổi chỉ chuyên được cài đặt làm nhiệm vụ đưa tín hiệu pt100 đo được sang dạng dòng 4-20mA trực tiếp nhằm mục đích đưa về các đầu đọc có khả năng giải mã các tín hiệu 4-20ma này

Ví dụ:

Nhà máy cần giám sát nhiệt độ cho một lò sấy lúa 0-400oC. Đầu đọc họ mua về chỉ có khả năng đọc được đúng tín hiệu 4-20ma. Chính vì tính năng không đọc được trực tiếp cảm biến pt100; cho nên việc sử dụng thiết bị chuyển đổi pt100 ra 4-20mA cho phù hợp yêu cầu là điều đương nhiên

Cách chọn bộ chuyển đổi (transmitter) pt100 trong trường hợp này là ta nên chọn loại transmitter gắn din rail trong các tủ điện; và cảm biến cần gắn vào thùng đựng lúa là loại pt100 dây

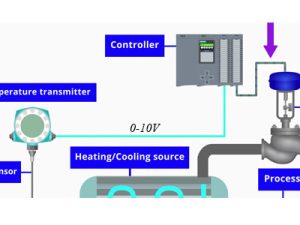

Transmitter pt100 ra 0-10V

Đối với các đầu giải mã analog chỉ đọc được mỗi tín hiệu 0-10v thì việc sử dụng transmitter ( bộ chuyển đổi ) pt100 ra trực tiếp 0-10v là giải pháp tối ưu. Vì nếu sử dụng các bộ chuyển đổi khác chắc chắn đầu đọc kia không bao giờ giải mã được

Ví dụ:

Đo nhiệt độ nước nóng điều khiển mức nhiệt độ lò hơi thông qua cảm biến nhiệt độ và đầu đọc có sẵn 0-10v.

Với môi trường lò hơi thì anh em nên sử dụng đầu củ hành pt100 để đo cho nó bền. Mà đã đầu củ hành thì nên chọn bộ chuyển đổi pt100 ra 0-10v loại gắn trực tiếp trên đầu thiết bị cho tiện; nhiệm vụ cuối cùng là đấu nối và cài đặt dải đo pt100 0-400 oC tương ứng 0-10v để phù hợp đưa về bộ đọc

Transmitter pt100 ra 0-5V

Thực sự thì việc chuyển đổi pt100 ra 0-5v là một trường hợp rất hiếm gặp trong sản xuất. Tuy nhiên; để đáp ứng như cầu đa dạng trong việc chuyển hoá nhiệt năng thành điện năng tương ứng; thì các nhà sản xuất vẫn chế tác ra các dòng thiết bị này để hỗ trợ các nhà máy

Ví dụ:

Giám sát nhiệt độ máy nén khí để tạo áp lực nén trong giá công thiết bị với dải đo 0-150 oC tương ứng đầu ra 0-5V chẳng hạn hoặc ứng dụng điều khiển nhiệt độ nước nóng trong lò với đầu output 0-5v

Bộ nhân đôi tín hiệu pt100

Tại sao lại có cái tên là bộ nhân đôi tín hiệu pt100 ?

Bộ nhân đôi tín hiệu pt100 hay còn gọi là một chia tín hiệu pt100

Thực ta; nó vẫn là một dạng thiết bị chuyên dùng để chuyển hoá tín hiệu pt100 sang một trong 3 dạng analog mô tả phía trên. Không phải biến đổi 1 tín hiệu pt100 ra thành 2 tín hiệu pt100. Mà biến một đầu vào pt100 ra 2 tín hiệu analog bất kỳ cho các đầu đọc giải mã

Nguyên nhân sử dụng bộ chia là vì người dùng cần giám sát nhiệt độ ở 2 khu vực khác nhau để thuận tiện cho việc đi lại hoặc so sánh sự tương quan giữa 2 khu vực giám sát nhiệt. Vì vậy; bộ chia tín hiệu pt100 ra đời nhằm đáp ứng nhu cầu sản xuất trên

Trên thị trường hiện nay; các bộ nhân đôi tín hiệu pt100 ra thành 2 dòng analog 4-20mA hoặc 0-10V được trú trọng sử dụng rất nhiều; đặc biệt là dòng 4-20mA thì nó tương thích hầu hết các bộ đọc hiện nay và độ chính xác của dòng tín hiệu này luôn luôn chuẩn

Cấu tạo bộ chuyển đổi tín hiệu pt100

Bộ chuyển đổi pt100 được cấu tạo từ 2 thành phần chính:

• Miếng vi mạch chứa các bán dẫn, chip chuyển hoá tín hiệu….
• Lớp vỏ nhựa bọc bên ngoài bảo vệ vi mạch và chống bụi ẩm xâm nhập vào

Tuỳ thuộc vào vị trí gắn bộ chuyển đổi nhiệt độ mà có các kích thước và hình dáng cấu tạo khác nhau.



Ví dụ: Bộ chuyển pt100 ra 4-20mA loại gắn tủ điện sẽ được thiết kế rất mỏng; thông thường hình dáng chữ nhật có tích hợp các chân rết gắn trên din rail một cách dễ dàng

Hoặc bộ chuyển đổi pt100 ra 4-20ma loại gắn trực tiếp thiết bị đo nhiệt thì được thiết kế theo kiểu dạng hình tròn với kích thước phù hợp với đầu củ hành pt100 để tiện cho việc lắp đặt

Thông số kỹ thuật pt100 ra 4-20mA 0-10V

Đa phần về các kết cấu thông số kỹ thuật các bộ chuyển đổi tín hiệu pt100 đều gần như giống nhau. Bởi kết quả cuối cùng đều hướng đến các tính năng biến đổi tín hiệu nhiệt cho ra tín hiệu điện; nhằm mục đích phục vụ cho việc giám sát điều khiển nhiệt của người dùng

• Nguồn cấp có 2 dạng 24v hoặc 220V
• Tín hiệu nhận input pt100 loại 2-3-4 dây
• Tín hiệu output 4-20ma 0-10V
• Chuẩn IP chống bụi 20
• Khả năng lọc nhiễu 1500Vac hoặc 3750 Vac
• Phương thức cài đặt bộ chuyển đổi pt100 theo 2 dạng: Phần mềm máy tính hoặc gạt Swich

Do vậy; để chọn lựa bộ chuyển đổi nhiệt độ pt100 chuẩn xác phù hợp với yêu cầu sản xuất và thể hiện tối đa các tính năng sản phẩm; thì anh em nên dựa vào đặc tính kỹ thuật và thiết kế của từng loại

Cách đấu bộ chuyển đổi pt100 ra 4-20ma

Việc đấu nối các bộ chuyển đổi nhiệt độ pt100 ra 4-20ma hoặc 0-10v được phân chia nhiều cách thức kết nối khác nhau. Tuỳ thuộc vào kết cấu + Cách thức lắp đặt và vấn đề khử nhiễu của thiết bị chuyển đổi pt100

Ví dụ:

Đấu nối pt100 4-20ma gắn đầu củ hành với plc thì anh em làm như thế nào

Đối với các transmitter gắn đầu củ hành pt100 dùng để chuyển đổi ra 4-20ma thì chúng ta không cần cấp nguồn cho bộ chuyển đổi tín hiệu nhiệt. Mà chỉ cần cấp nguồn cho đầu đọc giải mã nhiệt độ và lấy tín hiệu 4-20ma từ đầu đọc làm nguồn nuôi cho thiết bị chuyển đổi pt100

Bộ chuyển đổi nhiệt độ pt100 giá rẻ

Hiện nay; có nhiều hãng chuyển đổi tín hiệu pt100 ra 4-20ma hoặc các dòng analog khác. Tuy nhiên; để mà có độ chuẩn xác cao; thuộc phân khúc thiết bị xuất xứ EU/G7 mà có mức giá rẻ phù hợp với yêu cầu sản xuất rất khó tìm

Do vậy; để hỗ trợ khách hàng về chi phí sản xuất đầu vào chúng tôi quyết định cho lưu hành các thiết bị chuyển đổi tín hiệu pt100 giá rẻ tại việt nam để hỗ trợ các nhà máy

Anh em có thể liên hệ thông tin bên dưới để được tư vấn hỗ trợ lựa chọn thiết bị transmitter chuyển đổi pt100 ra 4-20ma 0-10v phù hợp
