Bộ hiển thị nhiệt độ pt100 giá rẻ | Hàng châu âu – Có sẵn
Bộ hiển thị nhiệt độ pt100 hay còn gọi đồng hồ hiển thị nhiệt độ pt100 là một giải pháp giám sát và điều khiển nhiệt độ từ các cảm biến pt100 đo được giúp người dùng theo dõi được các thông số nhiệt độ hiện tại và điều khiển tự động lượng nhiệt theo ý muốn
Theo quy trình thì cảm biến pt100 sau khi được lắp đặt tại khu vực đo sẽ truyền dây đấu nối tới bộ hiển thị nhiệt độ. Lúc này chúng ta cấp nguồn trực tiếp cho đồng hồ này và cài đặt hiển thị nhiệt theo ý muốn
Ví dụ:
Cảm biến nhiệt pt100 đo nước nóng trong bồn cần hiển thị để theo dõi nhiệt độ nước nóng trong bồn với dải đo 0-200 oC

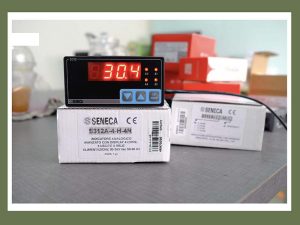

Trong trường hợp này; chúng ta sẽ cài đặt bộ hiển thị nhiệt độ cài đặt chọn đầu vào pt100 loại 2-3 hoặc 4 dây tuỳ vào loại cảm biến nào cần sử dụng. Sau đó cài đặt input nhận tín hiệu điện trở ohm từ cảm biến đo nhiệt tương ứng với màn hình hiển thị dao động 0-200 oC một cách tuyến tính
Đấy chính là chức năng của các bộ hiển thị pt100 hiện nay. Ngoài việc hiển thị nhiệt độ pt100 thì các đầu đọc này còn có khả năng điều khiển tín hiệu nhiệt độ theo yêu cầu từng khu vực sản xuất
Vậy bộ hiển thị nhiệt độ pt100 có những đặc tính như thế nào ? Thông số kỹ thuật ra sao ? Catalog các loại đầu đọc này có dễ hiểu không ? Anh em cùng tham khảo:
Bộ hiển thị nhiệt độ pt100
Thay vì chúng ta lấy tín hiệu nhiệt độ đưa về giám sát trên plc thì một phương án thứ 2 đó là sử dụng các bộ hiển thị nhiệt độ. loại đồng hồ điều khiển nhiệt độ pt100 luôn có nhiều tính năng và ứng dụng cho các môi trường khác nhau. Trong đó; hiển thị và điều khiển pt100 luôn là chức năng chính
Vậy bộ hiển thị nhiệt độ có các chức năng gì ?
Hiển thị nhiệt độ pt100
Chuyên về việc hiển thị nhiệt độ các loại pt100 là bản năng của các đầu đọc nhiệt độ này. Chúng đảm nhiệm vai trò giải mã các tín hiệu điện trở từ cảm biến và biến chúng thành các thông số digital nhiệt độ để người dùng có thể đọc và giám sát nhiệt tại mọi nơi trong nhà máy
Ví dụ
Có một bồn lúa người ta sử dụng các lò sấy để sấy khô lúc tránh ẩm mốc. Nhưng mong muốn sấy trong mức nhiệt nhất định 0-70 oC và muốn biết được nhiệt độ trong các lò sấy làm khô lúa đang ở mức nhiệt bao nhiêu độ oC
Trường hợp này; anh em cần một con đo nhiệt độ pt100 tốt nhất nên chọn loại 3 dây kết hợp đấu nối với đồng hồ hiển thị nhiệt độ pt100 chuyên dùng cho loại 3 dây; sau đó cài đặt nhận tín hiệu nhiệt dao động 0-70oC tương ứng trên bộ hiển thị
Điều khiển nhiệt độ pt100
Bộ điều khiển nhiệt độ hay còn gọi bộ điều chỉnh nhiệt độ pt100 Là một trong những chức năng của loại đồng hồ hiển thị nhiệt độ; chúng ta dựa vào tính năng này để cài đặt các dải đo nhiệt cho phù hợp để tiến hành đóng ngắt nhiệt độ theo yêu cầu sản xuất
Vậy điều khiển nhiệt độ như thế nào ?
Thực ra; thay vì hiển thị nhiệt thì loại đồng hồ đọc pt100 còn được tích hợp options điều khiển nhiệt theo yêu cầu sản xuất do chính chúng ta cài đặt bằng tay
Ví dụ
Hệ thống sản xuất nhà máy muốn điều khiển nhiệt độ khí nóng trên một đường ống với dải nhiệt cần đo 0-500 oC. Yêu cầu dưới 150 oc điều khiển tăng nhiệt và trên 450 oC yêu cầu giảm nhiệt độ

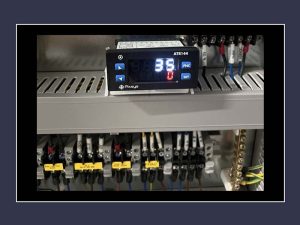

Trường hợp này ta mua một cây đầu dò củ hành pt100 đấu vào bộ hiển thị nhiệt độ pt100. Sau đó; cài đặt kích hoạt tính năng điều khiển nhiệt độ lên và cài chúng ở mức dưới 150 oc xuất tín hiệu on và trên 450 oc xuất tín hiệu off. 2 tín hiệu relay này sẽ được xuất về điều khiển khu vực buồng đốt
Hiển thị nhiệt độ pt100 output 4-20mA
Vừa hiển thị kết hợp tính năng điều khiển nhiệt độ pt100 nhưng vẫn có khả năng xuất được tín hiệu 4-20mA thì đây là một options đồng hồ đặc biệt mặc dù rất ít ứng dụng cần nhưng thiết bị vẫn đảm bảo được chức năng này
Vậy tại sao ? Đồng hồ điều khiển nhiệt độ pt100 lại cần tích hợp tín hiệu 4-20ma đầu ra ?
Ví dụ về đồng hồ hiển thị dưới đây sẽ giúp chúng ta hình dung được lý do cho việc hiển thị nhiệt độ ở một kênh thứ 2
Bài toán yêu cầu hiển thị và điều khiển nhiệt độ pt100 khi đo bồn nước nóng trong lò hơi. Bên cạnh đó; họ muốn giám sát nhiệt độ ở một khu vực khác để thuận tiện ở mọi lúc
Lúc này; việc sử dụng bộ điều khiển nhiệt độ pt100 cho một kênh hiển thị tại chỗ. Chúng ta cần phải lấy 1 tín hiệu 4-20ma output từ bộ này truyền theo dây dẫn đến một bộ đọc khác để giám sát điều khiển. Bộ này có thể là plc hoặc scada, hmi….

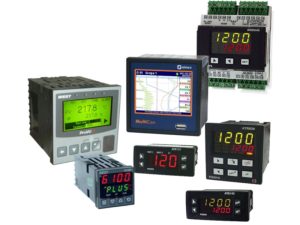

Thông số kỹ thuật bộ điều khiển nhiệt độ pt100
Hiện có rất nhiều bộ hiển thị và điều khiển nhiệt độ. Tuy nhiên; xét về các thông số đặc tính đa phần đều giống nhau vì chúng luôn hướng tới mục đích chung hiển thị nhiệt độ – Và điều khiển đóng ngắt nhiệt độ pt100 bằng các tín hiệu relay bán dẫn
- Nguồn cấp: 24V hoặc 220V
- Input tín hiệu đầu vào pt100 2 dây, pt100 3 dây hoặc loại 4 dây
- Output màn hình LeD 3 số, 4 số 6 hoặc 8 số
- Tích hợp thêm options output 4-20ma hoặc modbus rs485 + 1-2 relay đóng ngắt
- Thiết kế lọc nhiễu Isolation 1500 Vac
- Sai số trong khoảng 0.1%
- Độ phân giải lên đến 14 bit
- Nhiệt độ hoạt động trung bình từ -10..+60 °C
- Kích thước tuỳ thuộc vào từng bộ hiển thị nhiệt độ pt100 xuất phát từ thiết kế các hãng khác nhau. Trong đó; 91×45 mm, 35×77 mm là 2 dòng kích thước lắp đặt thông dụng
Đấy là một vài thông số kỹ thuật thiết kế trọng tâm của một trong những bộ điều khiển nhiệt độ pt100 hiện nay mà anh em cần tham khảo.
Bộ hiển thị nhiệt độ kèm theo giấy tờ gì
Một trong những điều quan trọng khi lựa chọn các nhà cung cấp những bộ hiển thị nhiệt độ pt100 là các giấy tờ quan trọng kèm theo khi cần như: Giấy bảo hành + Giao nhận; bảo hành bao lâu, các giấy tờ CO/CQ từ hãng, hoặc các giấy tờ liên quan đến hải quan mà chủ đầu tư yêu cầu
Trong đó; co/cq là 2 bản cực kỳ quan trọng mà nhà cung cấp nên có để chứng minh các bộ hiển thị nhiệt độ mình đang phân phối đúng xuất xứ từ hãng in trên sản phẩm và đảm bảo chất lượng đã được test trước khi phân phối
Bộ hiển thị pt100 giá rẻ được hiểu ra sao ?
Bộ hiển thị pt100 giá rẻ là một loại đồng hồ giải mã tín hiệu cảm biến nhiệt độ có mức giá rất rẻ so với các thiết bị cùng phân khúc
Ví dụ:
Đồng hồ hiển thị pt100 chủ đầu tư cần xuất xứ EU ( Châu Âu ) thì anh em chú trọng tìm các thiết bị này của hãng hãng eu tại việt nam. Sau đó phân loại kiểm tra giá con nào rẻ nhất thì chọn
Bên cạnh giá; mức độ uy tín của các nhà cung cấp trong vấn đề hướng dẫn cài đặt các loại đồng hồ điều khiển nhiệt độ và bảo hành chúng theo đúng thời gian cam kết. Vì có rất nhiều trường hợp bán bộ hiển thị pt100 xong không chỉ khách hàng cài đặt vì căn bản ngay cả người bán cũng không biết cài
Do vậy; để xây dựng một hệ thống điều khiển nhiệt độ chuẩn. Ngoài việc xem xét về giá thì anh em cần tìm hiểu thêm các khía canh như yêu cầu chuẩn giám sát thế nào; kích thước lắp đặt ra sao cho phù hợp……
