Cảm biến đo mức dạng siêu âm + Màn hình hiển thị điều khiển

Cảm biến siêu âm đo mức nước sử dụng trong việc giám sát chiều cao liên tục các mực nước thải, nước ngọt, nước sông hồ, thuỷ điện, với tính năng đặc biệt là một loại siêu âm bắn sóng thẳng thì con cảm biến luôn đo chất lỏng trong phạm vi không tiếp xúc

Chính vì thế; loại cảm biến siêu âm đo mức nước luôn được sử dụng rộng rãi trong các ngành công nghiệp. Đặc biệt; con cảm biến siêu âm này ngoài tính đa dạng đầu ra output; nó còn có có độ chính xác rất cao trong khi đo mức nước và các chất lỏng khác

Tuy nhiên; mặc dù siêu âm đo mức nước có tính chính xác cao nhưng loại cảm biến này vẫn có nhược điểm đó chính là điểm chết hay còn gọi điểm mù mà siêu âm bắn sóng không đo được

Vậy giải pháp đo mức nước này có ưu nhược điểm gì ? Mua cảm biến siêu âm đo mức nước ở đâu ?

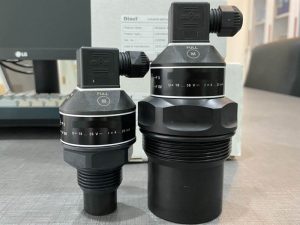

Cảm biến siêu âm đo mức nước giá rẻ

Từ xưa đến nay thì việc sử dụng phương pháp giám đo chiều cao lên xuống của mực nước; hoặc đo lượng chất lỏng trong bồn hiện tại còn bao nhiêu một cách liên tục với độ chính xác cao thì chắc chắn cảm biến đo mức dạng siêu âm được liệt kê hàng đầu







Bởi thiết kế loại đầu dò cảm biến này nó đã là chuẩn bắng sóng đo mức nên việc tiếp xúc trực tiếp với chất lỏng là không thể.

Cũng chính vì không tiếp xúc với chất lỏng mà thông qua sóng dẫn; nên đo mức nước bằng phương pháp lấy đầu siêu âm bắn sóng luôn có độ bền cao hơn các loại thiết bị đo khác

Phân loại cảm biến đo mức dạng siêu âm

Đối với đầu dò bắn sóng đo mực chất lỏng dạng siêu âm hiện nay chúng ta có 2 loại chính:

• Siêu âm có màn hình hiển thị
• Siêu âm không tích hợp hiển thị

Với sự đa dạng của 3 dòng tín hiệu output:

• 4-20mA
• 0-10V
• Rs485

Trong đó; dòng cảm biến siêu âm đo mức nước tín hiệu 4-20ma loại không có màn hình hiển thị được sử dụng khá nhiều trong các hệ thống sản xuất công nghiệp bởi 5 lý do chính:

• Giá rẻ
• Dễ cài đặt
• Hàng có sẵn
• Thông dụng dễ thay thế

Tuy nhiên; so về độ chính xác cao thì cảm biến mức dạng siêu âm có tích hợp mà hình hiển thị điện tử trực tiếp có lợi thế hơn.

Vì khi bắn sóng trong lúc cài đặt chiều sâu bồn hiển thị rõ trên màn hình; nên lúc nào loại siêu âm này cũng có độ chính xác rất cao

Thông số kỹ thuật đầu dò siêu âm đo mức nước

Xét về căn bản cho dù là loại cảm biến siêu âm đo mức chất lỏng nào cũng đều được tích hợp các thông số kỹ thuật chi tiết gần như là giống nhau

• Đầu dò siêu âm chi tiết bao gồm
• Nguồn cấp: 24V
• Tín hiệu đầu ra analog hoặc modbus rtu
• Độ chính xác: 0.0015 tương đương 0.15%
• Tất cả được thiết kế nhựa PP+HDPE

Bảng thông số chi tiết về phạm vi đo mức và góc phát của từng loại cảm biến siêu âm đo mức nước:

Cảm biến siêu âm	Phạm vi đo chi tiết	Góc phát sóng	Tần số hoạt động	Kết nối ren
0….2m	0,5m , 1m, 1,5m, 1,8m, 2m	10°	120 kHz	G 1″
0….6m	2m, 2,5m, 3m, 4m, 4,5m, 5m, 6m	14°	75 kHz	G 1 ½”
0….10m	2m, 3,5m, 4m, 6m, 8m, 9,5m, 10m	10°	50 kHz	G 2 ¼”
0….20m	10m, 12m, 15m, 18m, 20m	12°	30 kHz	aluminium alloy flange

Về kích thước chi tiết và cân nặng từng loại đầu dò siêu âm

Cảm biến siêu âm 0-2m

Loại cảm biến này chuyên sử dụng đo mức nước tinh khiết sạch, nước ngọt chứa trong các bồn inox nhỏ

Kích thước chiều cao mặc định 121mm

Trong đó:

• Phần chiều dài đầu dò siêu âm phát sóng 18mm, đường kính 25mm
• Chiều dài bước ren 23mm, đường kính 33mm
• Phần đầu kết nối vi mạch cao 62mm, đường kính 71mm
• Đầu ra output 2 dây tín hiệu đường kính 22mm
• Nặng 0.3 kg
• Nhiệt độ hoạt động -30 … +70°C

Cảm biến siêu âm 0-6m

Là con cảm biến đo mức dạng siêu âm được sử dụng cực kỳ phổ biến; vì đa phần các bể nước thông dụng cao tầm 4m, 5m khá nhiều trong các hệ thống phục vụ sản xuất

Chiều cao tổng thể 136mm

• Đầu phát sóng dài 30m phi 38mm
• Chiều dài ren 25mm đường kính phi 47,8mm
• Đầu boar mạch 62*71mm
• Nặng 0.4 kg
• Nhiệt độ hoạt động -30 … +70°C

Cảm biến siêu âm 0-10m

Thường dòng cảm biến siêu âm đo mức nước dải phạm vi phát sóng 8m 9m 10m hay sử dụng đo và giám sát điều khiển trong các bồn chứa xăng dầu hoặc các bể đo mức nước thải lớn. Đặc biệt đo các bồn chứa rượu bia…..

• Kích thước tổng chiều cao 149mm
• Chiều dài đầu phát sóng 42mm đường kính 56mm
• Chiều dài ren kết nối 23mm đường kính G 2 ¼
• Nặng 0.7 kg
• Nhiệt độ hoạt động -30 … +60°C

Cảm biến siêu âm 0-20m

Là con cảm biến siêu âm đo mức nước các trạm thuỷ điện; các khu vực sông ngòi hoặc bồn chứa chất lỏng kích thước lớn trong công nghiệp.

Thông thường cảm biến siêu âm dải đo 0-12m và 0-15m sử dụng khá nhiều trong các trường hợp ứng dụng loại 20m

• Tổng chiều cao cảm biến 186mm
• Chiều dài đầu phát sóng 94mm đường kính 106mm
• Đường kính ren mặt bích 220mm độ dài 20mm
• Đường kính ren vặn ốc thực tế 180mm
• Lỗ vặn ốc cố định 8*Φ18 po 45°
• Chiều cao đầu boar mạch 72mm
• Nặng 3.1 kg
• Nhiệt độ hoạt động -30 … +60°C

Vùng mù cảm biến siêu âm đo mức chất lỏng

Nhược điểm của loại cảm biến này là điểm chết hay còn gọi là vùng mù bước sóng . Tức có nghĩa là điểm mà cảm biến siêu âm hoàn toàn không đo được trong tất cả môi trường

Ví dụ lại cảm biến siêu âm đo mức nước 0-6m thì vùng mù là 250mm. Giả sử nếu bồn bạn cao 6m thì cảm biến chỉ đo được tối đa 5750mm ( 5,75m )

Vậy câu hỏi đặt ra:

Tại sao cảm biến siêu âm đo mức nước lại có điểm mù ?

Nhà sản xuất tạo ra điểm mù cho cảm biến nhằm mục đích tránh chất lỏng dâng lên chạm vào đầu phát sóng gây hư thiết bị đo

Ví dụ cảm biến siêu âm đo mức nước thải bể cao 10mm chẳng hạn thì thì điểm mù của nó là 400mm. Điều này có nghĩa là khi nước thải dâng lên 19,6m thì tương ứng đầu ra cảm biến 20mm

Nếu trường hợp vượt 19,6mm thiết bị siêu âm sẽ báo lỗi để người dùng ngưng bơm vào hệ thống để đảm bảo nước thải không dâng tới đấu phát sóng siêu âm

Góc phát đầu dò đo mức sóng siêu âm

Đối với bất kỳ loại cảm biến đo mức nước dạng siêu âm nào cũng được thiết kế một góc phát nhất định. Góc phát cảm biến siêu âm tạo hình chữ V

Và đây là điểm cực kỳ quan trọng trong các tiêu chí ứng dụng cảm biến siêu âm trong các trường hợp đo mức chất lỏng

Ví dụ:

Đo mức nước ngọt coca cola bồn chứa cao 2,5m đường kính bồn có 350mm thì chắc chắn một điều siêu âm không đo được. Trường hợp này phải sử dụng các que đo điện dung

Lý do đường kính bồn chứa quá hẹp dẫn đến không đủ khoảng cách cho cảm biến siêu âm phát sóng xuống. Làm cho sóng phát ra đụng vào thành bồn dẫn đến báo lỗi

Ngoài thành bồn; thì đối với các vòi chảy vào bồn chúng ta cũng nên để ý để lắp đặt cảm biến siêu âm cho phù hợp

Mua cảm biến siêu âm giá rẻ ở đâu ?

Thị trường bây giờ bạt ngàn siêu âm của nhiều hãng xuất xứ từ các nước khá nhau phân phối tại Việt Nam.

Ví dụ như các loại cảm biến siêu âm đo mức nước xuất xứ trung quốc; đài loan, korea, italy, cộng hoà séc, pháp, đức….

Tuy nhiên; về độ chính xác và tuổi thọ lâu dài cho thiết bị cảm biến đo mức thì khuyên anh em nên chọn loại siêu âm có xuất xứ từ các nước Châu Âu hoặc G7

Dưới đây là tốp 6 hãng cảm biến siêu âm đo mức nước có độ chính xác cao phân phối tại việt nam:

• Dinel – Czech
• Alia – USA
• Hawk – USA
• Vage – Germany
• Orion Echo – Japan
• Sitrans Probe lu – Simen

Anh em có thể liên hệ một trong những hãng thiết bị đó để mua vì giá không chênh lệch nhau nhiều; quan trọng là hàng có sẵn để phục vụ hệ thống sản xuất nhanh chóng

Màn hình hiển thị điều khiển cảm biến siêu âm

Là loại đồng hồ có chức năng nhận tín hiệu đo mức từ cảm biến sóng âm sau đó được cài đặt hỗ trợ hiển thị lượng chất lỏng trong bồn. Đồng thời; nó có chế độ cài đặt báo on/off tại các mức trong bồn nhằm mục đích điều khiển bơm nước

Đây cũng là phương án cho các khách hàng muốn sử dụng cảm biến siêu âm có màn hình hiển thị tại chỗ dạng rời

Điểm đặc biệt của màn hình hiển thị và điều khiển siêu âm chính là có options output tiếp đầu ra 4-20ma hoặc rs485; nhằm mục đích kéo thêm tín hiệu hiển thị giám sát 2 nơi khác nhau

Báo giá đầu dò mực nước dạng siêu âm

Với các loại cảm biến siêu âm đo mức nước sử dụng trong việc giám sát chất lỏng dạng sóng âm tốt nhất anh em nên dựa vào 5 tiêu chí chính để chọn cho mình một con cảm biến siêu âm đo mức nước thải phù hợp với yêu cầu sản xuất:

• Phạm vi đo mức chất lỏng
• Chất lỏng là nước, axit hay hoá chất….
• Nhiệt độ chất lỏng nằm trong phạm vi bao nhiêu độ
• Cần hiển thị tại chỗ hay đưa về plc, scada..
• Nhà cung cấp uy tín chất lượng thông qua giá + hướng dẫn đấu nối lắp đặt và chế độ bảo hành rõ ràng

Anh em có thể liên hệ theo thông tin bên dưới để được hỗ trợ thêm về các giải pháp sử dụng siêu âm giám sát điều khiển mức chất lỏng:
