Cảm biến siêu âm dinel nguồn cấp 24V, tín hiệu ra 4-20ma hoặc rs485. Model: ULM-53N-10-G-I-G-M-SHV
Cảm biến siêu âm dinel được ví như một thiết bị được vận hành với công việc chính là đo khoảng cách các loại chất lỏng cần giám sát; thông thường tín hiệu đầu ra của loại sensor này dự án hay chọn 4-20ma.
Bản chất của sensor siêu âm dinel hoạt động theo phương pháp bắn sóng; không cần tiếp xúc mà vẫn biết được khối lượng chất lỏng trong bồn tại thời điểm còn bao nhiêu
Sự kết hợp của ULM-53N-10 với một bộ điều khiển mức nước atr144-abc thì sẽ tạo nên một cơ chế giám sát; điều khiển motor hay bơm van cấp nước cho bồn chứa chất lỏng một cách rất linh hoạt; có sự biến thiên trong tự động hoá mà không cần đến bàn tay con người phụ trợ nhiều
![Hướng dẫn cách lắp đặt và đấu dây cảm biến siêu âm cộng hoà séc 10 Ứng dụng siêu âm ulm-53n-10-g-i-g-m hãng dinel cộng hoà séc](https://huphaco-pro.vn/wp-content/uploads/2023/09/ung-dung-ulm-53n-10-g-i-g-m-hang-dinel.jpg)
Vậy câu hỏi đặt ra:
- Cảm biến siêu âm ULM-53N-10-G-I-G-M-SHV là gì
- Cấu tạo của sensor siêu âm ulm-53n-10
- Phạm vi đo của loại thiết bị mực nước này ra sao ?
- Sự khác biệt khi ứng dụng siêu âm ulm-53 đo mực nước thải trong bồn kín; trong bể nước
- Có bao nhiêu phương pháp đấu dây cảm biến siêu âm ULM-53N-10-G-I-G-M-SHV với bộ điều khiển mức nước atr144-abc
Cảm biến siêu âm ULM-53N-10-G-I-G-M-SHV là gì
Cảm biến siêu âm ULM-53N-10-G-I-G-M-SHV là một trong những phương pháp báo mức chất lỏng; hoặc chất rắn. Loại thiết bị này có tên tiếng anh là Ultrasonic level meters có xuất xứ từ nước cộng hoà séc và tất nhiên hãng sản xuất là Dinel; chúng được gắn tại các bể, bồn chứa, hồ chứa nước thải, axit, hoá chất hoặc các xưởng sản xuất sữa, nước ngọt…..
Đây được xem là một giải pháp tối ưu trong việc đo mực chất lỏng dưới dạng không cần tiếp xúc. Chúng ta chỉ cần gắn thiết bị lên phía trên thành bồn rồi cài đặt; sau đó để thiết bị tự vận hành
![Hướng dẫn cách lắp đặt và đấu dây cảm biến siêu âm cộng hoà séc 11 Cảm biến siêu âm dinel ulm-53n-10-g-i-g-m-shv của czech là gì ?](https://huphaco-pro.vn/wp-content/uploads/2023/09/ulm-53n-10-g-i-g-m-shv.jpg)
Trong các options sensor thì cảm biến siêu âm dinel dải đo 6m được coi là phổ biến; tất nhiên loại này luôn được stock kho để hỗ trợ nhiều dự án cho nhà máy. Điểm đặc biệt; loại sensor dinel luôn có độ chính xác cao; lớp nhựa bao bọc thiết bị cực bền giúp cảm biến ứng dụng trong thời gian khá dài tầm 2-3 năm; hoặc có những môi trường không khắc nghiệt thì thời gian tuổi thọ còn hơn nữa
Thông tin cảm biến siêu âm dinel ulm-53n-10
Đây là một thông tin cốt lõi cần thiết hỗ trợ anh em trong việc lựa chọn loại thiết bị đo mức sóng không tiếp xúc này.
![Hướng dẫn cách lắp đặt và đấu dây cảm biến siêu âm cộng hoà séc 12 Tìm hiểu sensor dinel ulm-53n-10-g-i-g-m xuất xứ cộng hoà séc](https://huphaco-pro.vn/wp-content/uploads/2023/09/ulm-53n-10-g-i-g-m.jpg)
Đối với chủng loại ulm-53n-10 thì chắc chắn 100% giá sẽ cao hơn dòng đo 6m. Nhiều anh em hỏi ?
Anh ơi ! Bán cho mình 1 cái siêu âm đo mức không tiếp xúc dải lớn 10m ấy.
Trong khi họ đo thực tế có 5m. Cho nên thông tin tham khảo đầu tiên là dải đo mức chất lỏng bạn cần đo thực tế là bao nhiêu ?
Dải đo 0,4….10m
Dải đo nó là một trong những tiêu chí liên quan đến giá thành. Ví dụ sensor ULM-53N-10-G-I-G-M-SHV sẽ thể hiện dải đo 0,4…10m; tất nhiên trong phạm vi này mọi người có thể calip cài đặt về 4m, 5m hay 7m …. đều được. Cái quan trọng ở đây vẫn là điều kiện giá
![Hướng dẫn cách lắp đặt và đấu dây cảm biến siêu âm cộng hoà séc 13 Cảm biến mực nước ulm-53 dải đo 0,4...10 mét tín hiệu ra 4-20ma](https://huphaco-pro.vn/wp-content/uploads/2023/09/cam-bien-muc-nuoc-ulm-53.jpg)
Tín hiệu ra 4-20ma, 0-10v, modbus rs485
Thứ 2: Đầu siêu âm ulm-53n-10 nó chỉ là model loại 10m của thiết bị hãng dinel cộng hoà séc thôi. Còn bản thân model thật sẽ dựa vào đầu ra output từ loại cọc dò mức nước này
- Ví dụ ULM-53N-10-G-I-G-M-SHV là dòng siêu âm 4-20ma
- Nhưng cảm biến ULM-53N-10-G-U-G-M-SHV lại cho dòng ra 0-10v
- Mặc khác ULM-53N-10-G-M-B-L-K11-SHV lại là dòng tín hiệu siêu âm ra modbus rs485
- Ngoài ra; model sản phẩm còn phụ thuộc vào tính năng chiều dài dây cáp; cấp độ ip67 hay ip68…..
Nguồn cấp 24V
Mặc định nguồn vào cảm biến siêu âm là 18….36V. 98% các anh em kỹ thuật đều dùng nguồn 24v để nuôi thiết bị vận hành
Nói đến nguồn cấp cho thiết bị siêu âm dinel ulm-53n-10; thì chúng ta có khá nhiều cách đấu nối để cấp nguồn cho cảm biến đo. Phần này mình sẽ chia sẻ enh em chi tiết bên dưới; về phương pháp đấu dây cảm biến siêu âm để công trình đi dây thuận tiện nhất
![Hướng dẫn cách lắp đặt và đấu dây cảm biến siêu âm cộng hoà séc 14 Cảm biến siêu âm cộng hoà séc ulm-53n-g-i-g-m nguồn 24v ren G 2 ¼](https://huphaco-pro.vn/wp-content/uploads/2023/09/cam-bien-cong-hoa-sec-ulm-53n-10-g-i.jpg)
Kết nối ren G 2 ¼
Thiết kế ren kết nối
Tới đây cũng có bạn thắc mắc: À Anh ơi !
Em cần siêu âm ren loại này; ren loại kia hoặc kết cấu mặt bích DN50; DN100 thì anh có không ?
Vâng xin thưa; hãng người ta kết cấu ren loại đó là cố định rồi; muốn loại siêu âm kết nối mặt bích thì anh em có thể tới các tiệm cơ khí bảo họ thiết kế cái mặt bích với đường kính DN theo ý muốn; rồi sau đó khoan cái ren trong G 2 ¼ để siêu âm vặn vào là xong
Chia sẻ cách lắp đặt ULM-53N-10-G-I-G-M
Vẫn có khá nhiều anh em rất mơ hồ trong vấn đề lắp đặt cảm biến siêu âm. Và cuối cùng họ đặt câu hỏi với nhà cung cấp:
- Tại sao em lắp cảm biến siêu âm dinel của bên anh mà chạy nó không chuẩn nhỉ ?
- Anh ơi trong quá trình vận hành sensor báo lỗi ?
- Sao cảm biến chạy chập chờn quá anh nhỉ ?….

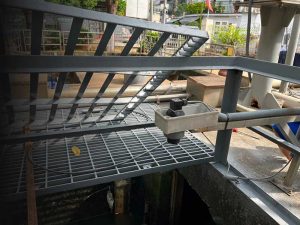

![Hướng dẫn cách lắp đặt và đấu dây cảm biến siêu âm cộng hoà séc 15 Hướng dẫn nhà máy lắp đặt cảm biến siêu âm dinel ulm-53n-10](https://huphaco-pro.vn/wp-content/uploads/2023/09/lap-dat-cam-bien-sieu-am-dinel.jpg)
Tất cả 98% các câu hỏi như trên đều do nguyên nhân chúng ta lắp đặt không đúng. 1% do môi trường động cơ hay biến tần gây nhiễu tín hiệu cảm biến siêu âm. Hiếm lắm 1% còn lại do hư hỏng hoặc o đấu nhầm nguồn; do chập mạch điện hoặc quá áp quá tải…..
Vậy làm sao để lắp đặt sensor dinel ULM-53N-10-G-I-G-M-SHV một cách đúng nhất ?
Muốn lắp đặt chuẩn anh em trước tiên phải có kinh nghiệm; phải đi khảo sát thực tế để dựa vào các nhân tố gần đó tác động phù hợp với việc lắp đặt thiết bị đo; mỗi môi trường lắp đặt có một vị thế lắp khác nhau
Các lưu ý khi lắp đặt siêu âm dinel ulm-53n-10
Bản thân siêu âm dinel nó là dạng cọc dò không tiếp xúc mà vận hành theo nguyên lý bắn sóng. Cho nên chắc chắn sóng sẽ tạo góc phát; mà anh em biết rồi dải đo siêu âm càng rộng thì góc phát càng lớn
Như con siêu âm 10m thì nó được thiết kế góc phát 10°
Khi lắp bồn hay bể chứa phải quan sát trong chỗ chứa nước có cái gì thiết kế bên trong hay không; và lắp cảm biến siêu âm cách xa chúng nó ra
Lắp cách xa các vòi nước bơm vào bồn hoặc bể chứa nước thải; nước cất, axit hoá chất…..
![Hướng dẫn cách lắp đặt và đấu dây cảm biến siêu âm cộng hoà séc 16 Lưu ý khi lắp đặt cảm biến siêu âm dinel ulm-53n-10 hãng dinel](https://huphaco-pro.vn/wp-content/uploads/2023/09/lăp-dạt-cam-bien-sieu-am-dinel-ulm-53n-10.jpg)
Đối với những bồn chứa có nước dập dềnh; khu vực lắp hẹp thì thiết kế thêm cái ống dẫn sóng như hình mình chia sẻ; để đảm bảo kết quả đo của cảm biến siêu âm dinel được tốt hơn
Đối với những bồn trộng liệu có cánh khuấy thì khuyên anh em tốt nhất đừng nên lắp đặt cảm biến dinel ulm-53n-10; mà thay vào đó nên lắp mấy con áp suất màng dưới đáy vừa đo chính xác; vừa không bị ảnh hưởng bởi cánh khuấy
Về khoảng cách lắp đặt siêu âm ulm-53n; thì chúng ta nên lắp cách xa thành bồn hoặc các vật cản như hình trên
Đấu dây cảm biến siêu âm dinel ULM-53N-10-G-I-G-M-SHV
Với thiết kết đơn giản và lợi thế đầu ra 4-20ma dạng 2 dây; nên cảm biến siêu âm dinel được hãng cải thiện nhiều phương thức đấu nối dễ dàng; giúp người dùng có thể linh động kết nối thiết bị dựa vào tài nguyên vốn có trong quy trình sản xuất
![Hướng dẫn cách lắp đặt và đấu dây cảm biến siêu âm cộng hoà séc 17 Chia sẻ sơ đồ kết nối dây sensor siêu âm dinel ulm-53n-10-g-i-g-m](https://huphaco-pro.vn/wp-content/uploads/2023/09/so-do-ket-noi-day-sensor-sieu-am-dinel.jpg)
Hôm nay; mình sẽ chia sẻ anh em 2 phương pháp đấu cảm biến siêu âm trên một bộ hiển thị và điều khiển mức nước. Và tất nhiên; tuỳ vào sự đa năng của các đồng hồ này chúng ta mới hoàn thiện được 2 cách đấu trên
Đầu tiên; anh em cùng tìm hiểu thêm về bộ hiển thị mức nước theo từng phương pháp khác nhau trước khi vào vấn đề đấu dây cho cảm biến siêu âm dinel nhé
Bộ hiển thị mức nước 4-20ma
Bộ hiển thị mức nước 4-20ma có nghĩa là một con đồng hồ đọc tín hiệu 4-20ma từ tín hiệu cảm biến siêu âm dinel truyền về. Đây là bước giúp chúng ta có thể quan sát được lượng nước còn trong bồn thông qua màn hình hiển thị 4 con số thể hiện
Ngoài ra; đồng hồ đọc mực nước này còn cung cấp cho chúng ta 1 chức năng điều khiển vô cùng tự động
Ví dụ
Bể nước cao 0….7m bạn cần một thiết bị đo mức giám sát và điều khiển bơm khi nước cạn còn 200mm và tắt bơm khi nước đầy tầm 6,5m. Yêu cầu có thể quan sát được mực nước trong bể
![Hướng dẫn cách lắp đặt và đấu dây cảm biến siêu âm cộng hoà séc 18 Bộ hiển thị mực nước cho sensor siêu âm dinel dải đo 10m ra 4-20](https://huphaco-pro.vn/wp-content/uploads/2023/09/bo-hien-thi-muc-nuoc-cho-sensor-sieu-am.jpg)
Với điều kiện trên; thì việc triển khai lắp đặt cảm biến siêu âm dinel ulm-53n-10-g-i-g-m-shv là điều hiển nhiên. Bên cạnh đó; bản thân chúng ta không thể biết được lượng nước trong bồn bằng mỗi siêu âm.
Cho nên; chúng ta sẽ kết hợp với các bộ hiển thị mức nước 4-20ma để tạo nên hệ thống plc thu nhỏ giảm sát và điều khiển. Tại đồng hồ này; bạn có thể cài đặt input 4-20ma từ sensor siêu âm dinel và cho phép hiện ra thông tin tương ứng 0…..7000mm
Tới đây; bạn có thể cài chức năng đóng ngắt tự đôngj motor thông qua 2 relay tích hợp trên đồng hồ này theo yêu cầu bài toàn sản xuất trên
Kết nối sensor dinel ulm-53n-10 với đồng hồ pixsys atr144-abc
ATR144-ABC là một dòng đồng hồ hiển thị mức nước 4-20ma giá rẻ có xuất xứ từ hãng pixsys của ý. Về cấu hình và chi tiết con đồng hồ này mình sẽ chia sẻ anh em chi tiết trong bài sau
Với atr144-abc chúng ta có tới 2 phương pháp kết nối dây đến cảm biến siêu âm dinel ulm-53n-10. Và đây chính là phương pháp kết nối đầu tiên theo cách đấu nối dòng 4-20ma passive
Nhắc lại; đấu 4-20ma passive chúng ta cần tài nguyên:
- 1 bộ hiển thị mức nước 4-20ma atr144
- 1 bộ nguồn 24v có mức độ dao động ổn định
- Và cuối cùng là 1 thiết bị đo mức dinel ulm-53n-10

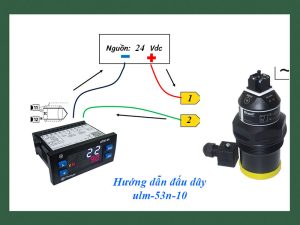

![Hướng dẫn cách lắp đặt và đấu dây cảm biến siêu âm cộng hoà séc 19 Hướng dẫn đấu dây siêu âm ulm-53n-10 với dòng 4-20ma passive](https://huphaco-pro.vn/wp-content/uploads/2023/09/huong-dan-dau-day-sieu-am-ulm-53n-10.jpg)
Lưu ý khi chọn nguồn 24v nhé; vì bản thân chúng ta mua thiết bị siêu âm giá trị cao cho nên bộ nguồn phải xịn để đảm bảo không bị sụt áp; hoặc quá áp trong quá trình vận hành gây hư hỏng cảm biến đo
- Lấy chân 1 cảm biến siêu âm dinel đấu vào chân Dương nguồn 24
- Chân 2 cảm biến đấu vào chân số 12 của pixsys atr144
- Chân 11 bộ đồng hồ pixsys đấu tiếp vào chân âm bộ nguồn
Vậy là chúng ta đã kết thúc quá trình đấu nối thiết bị siêu âm dinel với bộ hiển thị pixsys
Đấu nối thiết bị đo mức ulm-53n-10 dạng 4-20ma active
Đối với cảm biến siêu âm sử dụng nguồn dao động 18….36V dc rất khó khăn cho một số anh em khi triển khải bước tiến đấu nối thiết bị theo phương pháp đấu nối dòng 4-20ma active
Vì đây là con đường đấu nối vắn tắt gọn gàng; mà quan trọng đỡ tốn kém thêm bộ nguồn. Vấn đề này cải thiện tài chính khá nhiều cho doanh nghiệp
Kinh doanh sản xuất mà .Cứ gọn gàng thuận lợi, đáp ứng được nhu cầu sản xuất; đồng thời giảm thiểu chi phí sản xuất thì chiến thôi
Vậy đấu nối cảm biến siêu âm dinel 4-20ma active như thế nào với plc hoặc bộ hiển thị ?
![Hướng dẫn cách lắp đặt và đấu dây cảm biến siêu âm cộng hoà séc 20 Chia sẻ cách kết nối sensor dinel ulm-53n-10 với plc, atr144-abc](https://huphaco-pro.vn/wp-content/uploads/2023/09/ket-noi-sensor-dinel-ulm-53n-10-voi-plc.jpg)
Bạn để ý sẽ thấy trên sơ đồ đấu nối thiết bị pixsys atr144 có chân số 9 là chân V và chân 12 là chân mA
Tại đây; bạn chỉ cần kết nối dây:
- Chân 1 cảm biến siêu âm um-53n-10-g-i-g-m vào chân số 9 đồng hồ pixsys
- Chân 2 cảm biến vào chân 12 của atr144 rồi kết nối nguồn 24 hoặc 220v vào bộ pixsys là được
Cảm biến siêu âm dinel bị chập chờn ?
Bạn đã có bao giờ gặp tình trạng này chưa ?
Riêng khách hàng bên tôi gặp khá nhiều !
Bản chất chập chờn mà những con cảm biến siêu âm của cộng hoà séc mang lại chính là do chúng ta lắp đặt chưa chuẩn; hoặc sự vận hành của một số thiết bị nào đó sẽ dẫn đến nhiễu tín hiệu làm cho mức nước nhảy không ổn định
Cách giải quyết như thế nào ?
Điều này dễ thôi anh em. Chúng ta chỉ cần xác định được nguyên nhân cụ thể thì vấn đề sẽ được giải quyết triệt để; bản thân cảm biến siêu âm dinel sẽ hoạt động trở lại bình thường với độ chính xác như catalog đề cập
Nguyên nhân nhiệt độ cao
Quá trình nhiệt độ cao gây cản trở sự vận hành của cảm biến siêu âm là điều rất dễ hiểu; không chỉ riêng dinel mà là toàn bộ. Vì vậy; chúng ta phải để ý vấn đề nhiêitj độ chất lỏng trong bồn

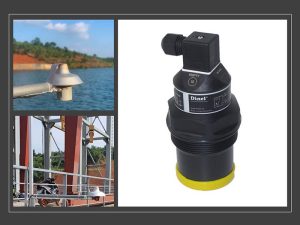

![Hướng dẫn cách lắp đặt và đấu dây cảm biến siêu âm cộng hoà séc 21 Nên lắp đặt cảm biến siêu âm ulm-53n-10 để tránh nhiệt độ cao](https://huphaco-pro.vn/wp-content/uploads/2023/09/cam-bien-sieu-am-ulm-53n-10.jpg)
Một số bạn hỏi ?
Anh ơi ! em lắp cảm biến siêu âm ulm-53n dải 10m tại hồ chứa mà sao nó vẫn bị chập chờn; quanh đó đâu có gì gây nhiễu đâu anh. Hay thiết bị báo mức bị hư nhỉ !
Hoàn toàn không bị hư nha anh em. Thường gặp trường hợp này anh em nếu để ý thì khi nắng nóng nhiệt độ cao nó mới bị chập chờn báo sai
Do đó; biện pháp khắc phục là làm cho sensor siêu âm một cái mái che hoặc chụp nó lại cho mưa nước khỏi vào để được bền hơn. Bên cạnh đó; làm thêm cái ren nhựa giảm nhiệt khi lắp đặt cảm biến dinel ulm-53n-10; vì khi chúng ta lắp luôn có 1 thanh sắt dài ra để gắn cảm biến và chính nó cũng là thiết bị truyền nhiệt khi nắng nóng
Nguyên nhân nhiễu do động cơ hoặc từ trường
Đây là nguyên nhân khá nhiều anh em trong làng kỹ thuật hay gặp phải; và tất nhiên không phải vấn đề nào cũng được giải quyết triệt để !
Ví dụ như đường truyền siêu âm đi qua một con động cơ công suất cực lớn thì chịu; buộc phải sống chung với nó thôi
Hoặc nhiễu do biến tần; vấn đề này sẽ được giải quyết nhanh chóng bằng transmitter chống nhiễu. Mà cũng có thể không xử lý được
Trường hợp nhiễu tín hiệu cảm biến siêu âm do biến tần gây ra mà xử lý khó khăn. Lý do duy nhất là bạn phải biết được con biến tần chạy tần số bao nhiêu; sau khi dò ra mới xử lý được triệt để

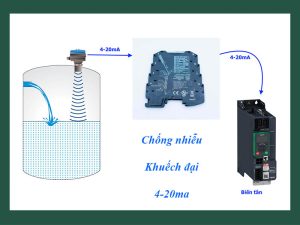

![Hướng dẫn cách lắp đặt và đấu dây cảm biến siêu âm cộng hoà séc 22 Bộ khuếch đại chống nhiễu 4-20ma cho cảm biến siêu âm ulm-53n-10](https://huphaco-pro.vn/wp-content/uploads/2023/09/chong-nhieu-4-20ma-cho-cảm-bien-sieu-am.jpg)
Khoảng cách kết nối cảm biến siêu âm dinel với đồng hồ hiển thị 4-20ma hoặc hmi cũng chính là vấn đề. Nghĩ sao con siêu âm ulm-53n-10 đo ở bể nước đầu này; mà cách tới 250m đầu kia gắn bộ đọc mức nước ở đó
Trường hợp này; anh em phải kết nối thêm một bộ khuếch đại tín hiệu 4-20ma; vì truyền xa lúc nào dòng điện analog này cũng bị giảm sút
Anh em có thể tham khảo cách xử lý nhiễu cho siêu âm tại:
Transmitter chống nhiễu 4-20ma
