Sensor siêu âm Desta lult xuất xứ Turkey
Khẳng định là một loại thiết bị đo mức chất lỏng giá rất rẻ so với các đầu phát sóng đo khoảng cách hiện nay. Bản thân loại sensor này được thiết kế một loại màn hình hiển thị trên đầu cảm biến; để thuận tiện cho người dùng cài đặt và kiểm tra lượng chất lỏng tại thời điểm đi quan sát
Mặc dù là một đầu đo mức dạng bắn sóng tạo ra dòng analog tương ứng. Nhưng bản thân sensor LULT của Desta vẫn thể hiện là một con cảm biến báo mức đa năng được ứng dụng rộng rãi trong nhà máy; với nhiều công dụng thực tế ví dụ như đo mức nước thải kiềm naoh; nguyên vật liệu dạng chất rắn có kết cấu nhỏ gọn; thậm chí là một mịn
Cảm biến siêu âm Desta được thiết kế giống như một đầu phát sóng dạng không tiếp xúc với khả năng chịu áp cực lớn so với các dòng siêu âm đo mức trên thị trường hiện nay. Cụ thể loại sensor này có thể ứng dụng đo đạc trong các môi trường có dải đo áp suất lên tới 1 kg
Một vài thang đo của sensor desta thông dụng tại việt nam:
- LULT.420.02 tương ứng với dải đo 0,15….2m
- LULT.420.06 tương ứng với dải đo 0,25….6m
- LULT.420.10 tương ứng với dải đo 0,4….10m
- LULT.420.20 tương ứng với dải đo 0,5….20m
Vậy ! Thông số kỹ thuật của thiết bị đo mức dạng siêu âm của Desta có gì đặc biệt ? Cấu tạo và kích thước cảm biến có giúp chúng ta lắp đặt dễ dàng hay không ? Mời Anh Em cùng tìm hiểu dòng sensor báo mức này.
Sensor siêu âm Desta LULT giá rẻ
Điểm quan trọng nhất của dòng sensor hãng Desta đấy chính là độ chính xác và góc phát !
Xét về các tiêu chuẩn đo mức chất lỏng chất rắn không tiếp xúc thì ngoài vấn đề điểm báo tính chính xác của thiết bị tại từng chu kỳ hiện tại thì góc phát là một nhân tố quan trọng không kém
Đối với các bồn chứa chất lỏng có khoảng trống bên trong rộng; không thiết kế vật cản thì việc lắp đặt cảm biến siêu âm LULT của Turkey hoàn toàn dễ dàng; và đặc biệt là hoàn toàn không ảnh hưởng đến góc phát của thiết bị đo
Tuy nhiên; trong một vài trường hợp đặt biệt của hệ thống sản xuất sẽ có thiết kế trong bồn các thanh sắt, hoặc cánh khuấy….điều này sẽ ảnh hưởng rất lớn đến độ chính xác khi sensor bắn sóng. Cụ thể; nếu sóng bắn vào vật cản thì sẽ báo sai kết quả đo
Đối với dòng siêu âm lult của hãng desta nó gần như không phụ thuộc khi gặp vấn đề trên trong đo mức. Lý do là góc phát của dòng thiết bị này rất nhỏ
Điển hình là đối với dải đo 0-2m thì góc phát tạo hình nó ra một góc 10 độ; dải 6m thì góc phát sẽ là 14 độ và cuối cùng max dải đo 20m góc 12 độ. Cho nên; khi lắp đặt cảm biến siêu âm của thổ nhĩ kỳ anh em phải chú trọng góc bắn sóng để có một kết quả đo chuẩn xác nhất
Thông số kỹ thuật cảm biến siêu âm LULT
Dưới đây là một số vấn đề liên quan đến kỹ thuật để anh em tham khảo; tạo điều kiện chọn thiết bị đo mức chất lỏng phù hợp với từng nhu cầu của dự án trong nhà máy
Nguồn cấp 24V
Độ chính xác 0,15%

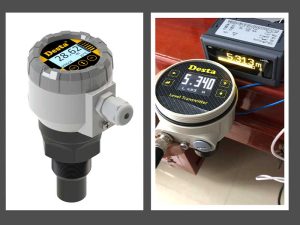

Desta lult là một dòng sensor siêu âm đo mức chất lỏng có màn hình hiển thị gắn trực tiếp để chúng ta dễ dàng cài đặt và so sánh
Phạm vi đo được chia làm 4 cấp phạm vi đo:
- 0-2m
- 0-6m
- 0-10m
- 0-20m
Điều này tương ứng với một số chuẩn siêu âm model thông dụng của desta như:
- LULT-420-02-2W
- LULT-420-06-2W
-
LULT-420-10-2W
- LULT-420-20-2W
Mặc dù đầu phát sóng siêu âm của Dest ta có các khoảng phạm vi đo cách nhau khá xa. Tuy nhiên; bù lại là chúng ta có thể calip cài đặt dải đo tuỳ ý theo nhu cầu sử dụng của mỗi bể chứa hoặc bồn
Ví dụ: Mặc dù sensor lult có dải đo 0,25m….6m nhưng chúng ta có thể dùng cho hồ chứa nước 0-4m hoặc 0-3m. Vấn đề ở đây là setting đượng phạm vi đó tương ứng với đầu ra 4-20ma; 0-10v hoặc thậm chí là modbus rs485
Trong đó; phân tích tại sao lại có 0,25m mà không phải phạm vi đo 0-6m. Thực tế; đối với siêu âm desta hay bất kỳ loại thiết bị phát sóng nào cũng đều có phạm vi không đó được; và đó gọi là điểm chết
Tức là chỉ cần mực chất lỏng hoặc chất rắn cách đầu phát sóng tầm 250mm là sẽ bắt đầu báo lỗi. Điểm chết của thiết bị do là điều bắt buộc phải có cho nên chúng ta phải bắt buộc chấp nhận vấn đề này; mục đích tạo nên điểm chết cảm biến siêu âm là để tránh chất lỏng dâng lên chạm vào cảm biến gây hư hỏng cho thiết bị đo
Cảm biến lult của desta còn có phần cài đặt độ trễ bắn sóng hay còn gọi độ nhạy lấy mẫu trong thời gian nhất định. Điều này giúp giảm nhiễu rất lớn trong các trường hợp chất lỏng trong bồn có sự dao động mạnh
Anh em có thể tham khảo thêm cách tăng độ chính xác cho cảm biến tại:
Lọc nhiễu cho cảm biến siêu âm 200mm 300mm 500mm 800mm 1200mm
Cấu tạo cảm biến siêu âm Turkey ( Thổ Nhĩ Kỳ )
Thông qua vấn đề cấu tạo sẽ giúp chúng ta kiểm tra được độ bền của thiết bị đo; kết hợp đó là sự phản ánh môi trường đo chất lỏng phù hợp
Đối với sensor lult của Turkey được thiết kế như sau:
Nắp cảm biến được cấu tạo bằng hợp kim phủ thêm một lớp sơn tĩnh điện; giúp chúng ta có thể lắp đặt cảm biến ngoài trời mà không sợ bị ăn mòn theo thời gian
Mặt kính màn hình hiển thị của siêu âm cũng được làm bằng nhựa Polycarbonate; bên trong sẽ là phần hiển thị số đo mực chất lỏng và các nút bấm giúp cài đặt thiết bị đo giúp chuyển đổi ra tín hiệu tương ứng 4-20ma; phần này được làm bằng nhựa Plastc PVDF và Plastc POM
Thân cảm biến lult được phủ lớp nhựa Plastc PP giúp chống ăn mòn ở môi trường chứa axit hoá chất có độ mài mòn thấp; giúp thiết bị đo có khả năng chịu nhiệt max 60-70 oC
Đối với dải đo trên 10m….max 20m thì sensor lult của desta được thiết kế kết nối dạng mặt bích DN100 với chất liệu Alumnum alloy wth powder coat cụ thể là LULT70-20
Còn bình thường; với các dải đo từ 10 mét trở lại thì loại đầu đo này được kết cấu các mức ren G1, G 1 1/2; G 2 1/4″ được phân theo các chuẩn của desta như LULT70-02, LULT70-06, LULT70-10
Đối với môi trường đo mức chất lỏng dạng xăng; hoặc dầu diesel thì bản thân cảm biến siêu âm lult được tích hợp tiêu chuân phòng nổ II 1/2G Ex a IIB T5 Ga/Gb. Theo tiêu chẩn Châu Âu thì đối với môi trường này; anh em nên lắp đặt thêm một bộ cách ly phòng nổ để đảm bảo an toàn tuyệt đối của hệ thống trong quá trình vận hành
Hướng dẫn cài đặt cảm biến siêu âm Turkey
Điểm lợi thế cho chúng ta ở đây là loại sensor desta có tích hợp màn hình hiển thị giá rẻ; nên quá trình cài đặt thiét bị đo hoàn toàn không quá phức tạp
Sau quá trình lắp đặt cảm biến đo mức. chúng ta sẽ tiến hành cấp nguồn và cài đặt thiết bị như sau:
Đầu tiên ta nhấn nút để màn hình cảm biến lult sáng lên sau đó bấm nút Ok để hiển thị toàn bộ các giao diện cài đặt
Tiếp đến ta di chuyển mũi tên đến các điểm min và max của thiết bị đo. Yêu cầu cảm biến desta lúc này được cố định chắc chắn
Sau đó; ta rút cạn nước trong bồn và để ý trên màn hình dòng đầu tiên hiển thị bao nhiêu mm thì ta nhập đúng phạm vi đó ở dòng thứ 2 tại màn hình
Rồi tiếp đến; bơm đấy nước vào bồn; chọn phần max trong sensor desta dựa vào mm hiển thị dòng đầu để nhập thông số vào dòng thứ 2
Ta có thể đến phần Dampng trong phần cài đặt để tăng giảm độ mạnh yếu trong vấn đề lấy mẫu theo chu kỳ tính bằng giây
