Thiết bị đo mức dạng sóng radar ARLM-70N-20 Cộng hoà séc

ARLM-70 một siêu phẩm đo mức dạng sóng radar bắn chíu chíu xuống bề mặt chất lỏng giá rẻ – Quan trọng là có sẵn

Một vài năm trở lại đây với sự phát triển mạnh mẽ của ngành công nghệ hiện đại; các dòng radar đo mức lũ lượt ra đời nhằm đáp ứng nhu cầu giám sát mức nước của mọi nơi trên thế giới

Bắt kịp xu thế đó; arlm-70 cũng được hoàn thiện và phát triển mạnh mẽ qua các kênh truyền thông với một khẩu hiệu ” Quan trắc mực nước ưu tiên radar arlm-70n-20 “. Bởi nó hoàn toàn có thể thay thế các phương pháp đo mức siêu âm, thuỷ tĩnh hiện tại bởi tốc độ thông tin dữ liệu được truyền tải nhanh chóng; độ chính xác tính bằng mm, mà cơ bản lại là thiết bị có sẵn giá lại cực rẻ

Việc áp dụng thiết bị đo mức này; sẽ phá tan các rào cản mà các chủ đầu tư, các nhà lắp đặt gặp phải khi đối mặt với các thách thức bảo trì bảo dưỡng, bảo hành và độ chính xác không cao trong các môi trường khắc nghiệt. Tất cả đều gói gọn vào một cụm từ thôi ” Cảm biến đo mức dạng sóng radar cao cấp arlm-70n-20 ”

Vậy dòng thiết bị đo mức arlm-70 này có gì đặc biệt ? Chúng có xuất xứ từ đâu ? Chúng ta cùng tìm hiểu thông qua bài chia sẻ này nhé !

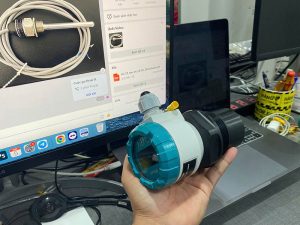

Cảm biến đo mức arlm-70 là gì

Cảm biến đo mức arlm-70 là một dạng thiết bị radar có tên tiếng anh radar level meter arlm-70 được sử dụng để giám sát; quan trắc mực nước tại các con sông, các đập thuỷ điện; các bồn bể chứa nước thải, xăng dầu trong các nhà máy tại khắp nơi trên thế giới

Đây được ví như một dòng siêu âm cao cấp bởi chúng cũng có nguyên lý hoạt động giống cảm biến siêu âm dinel ; nhưng tốc độ truyền, tần số và độ chính xác cao hơn rất nhiều

Một trong những công nghệ đo mức không tiếp xúc được nhiều anh em kỹ sư quan tâm. Trong đó; radar đo mức arlm-70 luôn là một ví dụ điển hình tiên phong luôn dẫn đầu ngành thiết bị đo mức dạng bắn sóng giá rẻ với tần số lên tới 25 GHz

Lịch sử hình thành và phát triển sensor radar arlm-70

Giải pháp đo mức chất lỏng tốt hay xấu; chuẩn xác hay chậm chạm phải ăn nhau ở tầm nhìn. Vì vậy; trước khi đi sâu về các ứng dụng cụ thể, các thông số kỹ thuật mà dòng thiết bị đo mức này mang lại những trải nghiệm sâu sắc cho người sử dụng

Thì chúng ta  sẽ tìm hiểu thêm về các vấn đề:

• Tại sao lại có sự hình thành của cảm biến đo mức radar arlm-70
• Sự phát triển của thiết bị này đang ở giai đoạn nào ? Ở Việt Nam đã có nhà máy nào lắp đặt sản phẩm chưa
• Xuất xứ của thiết bị của nước nào ? Do hãng nào sản xuất

Vâng biết được nguồn gốc xuất xứ và lịch sử hình thành thiết bị sẽ giúp chúng ta nắm bắt được thương hiệu; nhà đại diện phân phối sản phẩm tại Việt Nam. Đồng thời; giải quyết suôn sẻ câu hỏi ” Mua cảm biến radar arlm-70 ở đâu ”

Cảm biến arlm-70n hình thành như thế nào

Tầm 5 năm trở lại đây; phương pháp siêu âm bắn các tia sóng chạm mặt dược dùng để đo khoảng cách chất lỏng không còn xa lại gì với anh em nhà máy

Tuy nhiên; sự hiện đại hoá Công Nghiệp ngày càng phát triển; nhu cầu người dùng về các sản phẩm ngày càng khắc khe hơn. Vì vậy; cần có một thiết bị đo dạng sóng có độ chính xác cao hơn nữa để giám sát chất lỏng trong giản xuất một cách hiệu quả

Vấn đề quan trắc tại các con sông; hồ thuỷ điện luôn được quan tâm sâu sắc bởi nó liên quan đến mức nước dâng lên hạ xuống do thời tiết thay đổi thất thường một cách nhanh chóng.

Các môi trường mang tính khắc nghiệt như các chất lỏng ăn mòn từ axit hoá chất; các môi trường đo mức có nhiệt độ cao cần một cảm biến đo mức xông pha trong đó để giám sát

Nắm bắt được xu thế đó; để tạo ra một kỷ nguyên mới tiến hoá trong các vấn đề giám sát quan trắc và điều khiển mực nước. Cảm biến đo mức radar dạng sóng arlm-70 đã ra đời và luôn được hoàn thiện theo thời gian để đảm bảo độ chính xác; phạm vi đo đang dạng giúp người dùng an tâm trải nghiệm khi thay thế các giải pháp đo mức hiện tại

100% Radar đo mức arlm-70 xuất xứ Dinel – Cộng Hoà Séc

Tôi chắc chắn với các bạn 100% các thiết bị đo mức arlm-70n có xuất xứ từ Cộng Hoà Séc ( Czech ). Hiện tại hãng sản xuất tại nước này là Dinel; một nhà máy nổi tiếng với dàn công nghệ sản xuất thiết bị đo mức uy tín từ những năm thập kỷ 19 cho đến nay

Hiện nay; cảm biến đo mức radar arlm-70 có tên thường gọi là arlm-70n-20 do Công Ty TNHH Kỹ Thuật Tự Động Hưng Phát. Nơi Tôi đang công tác là nhà phân phối đại diện độc quyền ở Việt Nam trong nhiều năm qua

Tại sao chúng tôi lại muốn làm độc quyền ?

• Muốn xây dựng một thương hiệu uy tín phát triển mạnh mẽ tại Việt Nam
• Muốn mang lại cho người dùng một trải nghiệm tốt khi thử nghiệm các sản phẩm do hãng Dinel sản xuất
• Bảo vệ khách hàng tuyệt đối bởi nếu một hãng mà rất nhiều nhà cung cấp thì vấn đề giá cả sẽ loạn; quan trọng là khi khách hàng mua về không biết tìm ai hỗ trợ cài đặt lắp đặt sao cho chuẩn xác
• Xây dựng một chế độ bảo hành, bảo dưỡng thiết bị hoàn chỉnh giúp người dùng an tâm ứng dụng các sản phẩm đo mức của Dinel tại Việt Nam

+ 5 Ưu điểm của cảm biến radar ARLM-70N-20

5 lợi ích dưới đây sẽ phác hoạ ra một môi trường đo mức không cần chạm trực tiếp chất lỏng; mà vẫn cho ra được kết quả đo mức với tỷ lệ chính xác gần 98-99%

Phần này sẽ tô điểm rõ nét các điểm nổi bật được tạo ra bởi cảm biến radar dinel arlm-70; thông qua sự trải nghiệm của các hệ thống sản xuất trong thời gian hình thành và phát triển của sản phẩm

Thiết bị đo luôn tiên phong về độ chính xác

Là một loại thiết bị đo mức chất lỏng luôn dẫn đầu các phương pháp giám sát hiện tại về độ chính xác. Đến với radar arlm-70n bạn sẽ trải nghiệm rất êm ái; khi mà độ chính xác quan trắc mực nước chỉ tính bằng mm thay vì % như các dòng siêu âm, điện dung hiện tại

Khi mà áp dụng loại radar này trong đời sống; trong các ngành công nghiệp, quan trắc thì nó hoàn toàn giải quyết hết tất cả các vấn đề liên quan đến sai số, nhiễu sóng trong quá trình đo

Là một cảm biến đa dạng về phạm vi dải đo

Với các dòng chất lỏng loãng như xăng dầu, axit, hoá chất; nước tinh khiết, nước thải cho đến các dòng sệt như bùn, nhựa đường…. Bạn có thể sử dụng thiết bị đo mức arlm-70n-20 để theo dõi giám sát thông qua từng bước sóng truyền tin

Phạm vi đo của sản phẩm có mức dao động 0,3m …. 20m. Điều này có nghĩa là gì ?

Bạn hoàn toàn có thể sử dụng thiết bị arlm-70 để đo mực nước từ 20 mét đổ xuống. Ví dụ như đo dải 0-2m, 0-4m, 0-6m hoặc thậm chí các dải đo rộng cho các bồn cao 0-12m, 0-15m với mức giá radar vô cùng rẻ bằng cách cài đặt thông qua các nút ấn được thiết kế trên màn hình hiển thị của radar

Sensor dễ dàng cài và lắp đặt

Với thiết kế nhỏ gọn trong một bước ren cố định G2 tương đương với đường kính ren 60mm. Bạn hoàn toàn có thể thiết kế lắp đặt loại thiết bị đo sóng radar này ở khắp nơi trong các môi trường đo mức chất lỏng

Với thiết kế hiện đại thông qua các nút bấm trên màn hình hiển thị; người dùng hoàn toàn có thể cài đặt sản phẩm một cách dễ dàng; nhanh chóng thông qua datasheet hoặc catalog arlm-70 do hãng dinel cung cấp

Là sản phẩm dinel xuất xứ cộng hoà séc có độ bền cao

Bạn có thể chưa biết ! Dòng radar arlm-70n nếu mà được lắp đặt theo đúng chuẩn trong catalog hãng hướng dẫn; và có chế độ bảo trì bảo dưỡng kiểm tra định kỳ; thì thời gian vận hành của thiết bị có thể kéo dài tới 2-3 năm

Với thiết kế lớp bảo vệ boar mạch bằng nhiều công nghệ hiện đại tiên tiến; bên trong các link kiện luôn được tích hợp từ các thương hiệu hàng đầu tại Châu Âu. Giúp cảm biến luôn trong trạng thái vận hành rất tốt; và không có độ trôi sai số theo từng năm như các phương pháp giám sát chất lỏng khác

Có nguồn gốc xuất xứ rõ ràng

Điểm này rất quan trọng; nguồn gốc xuất xứ rõ ràng của sản phẩm giúp khách hàng luôn tin tưởng sử dụng để vận hành sản phẩm vào trong các dự án sản xuất; theo dõi giám sát

Bên cạnh đó; arlm-70n-20 được chúng tôi làm đại diện phân phối phát triển thương hiệu. Nên tất cả các vấn đề mà khác hàng cần hỗ trợ từ việc trước khi mua sản phẩm; cho tới việc sau khi mua gặp phải vấn đề gì có thể liên hệ trược tiếp một đầu mối đó là Công Ty Hưng Phát để được xử lý nhanh chóng

Cảm biến arlm-70 luôn có bản co/cq nhà máy kèm theo để cung cấp đầy đủ giấy tờ để khách hàng lập hồ sơ cho các dự án lớn nhỏ. Bên cạnh đó; chúng tôi vẫn cung cấp CO bản thương mại cho nhiều nhà máy cần đến

Thiết bị đo mức radar arlm-70n hoạt động như thế nào

Là một dòng sensor báo mức không tiếp xúc có nhiều ưu điểm vượt trội. Bản thân loại radar này cũng có một nguyên lý vận hành đặc thù riêng của nó

Thiết bị đo hoạt động theo 2 phương thức; chính đó là truyền sóng bắn chíu chíu tới các mặt phẳng chất lỏng và phản xạ thông tin bằng cách dội ngược những lớp sóng đã truyền đi theo tỷ lệ truyền nhận 1:1

Với cách thức truyền sóng liên tục dựa trên tần số 25 GHz; cảm biến có thể xuyên qua các khoảng không khí tới mặt phẩn nước

Sau khi chạm chất lỏng; thông tin sóng sẽ bị phản xạ bật ngược trở lại về nơi truyền để các boar mạch phân tích thông tin dữ liệu đo được. Từ đó; quy đổi khoảng cách đo mức thành dòng 4-20ma đưa về các thiết bị giám sát đọc và điều khiển

Ví dụ về sự vận hành của dòng radar dinel

Một cái đập thuỷ điện có độ sâu khoảng 20 mét. Người ta cần giám sát mực nước tại hồ này để cảnh báo khi hồ gần cạn không tạo ra điện năng; sẽ tìm giải pháp mở các đập nhỏ từ các con sông suối đổ về đó

Hoặc khi nước trong đập thuỷ điện cao vượt ngưỡng phải có biện pháp xả nước để tránh kéo dài vỡ đập gây lũ lụt người dân quanh đó. Trường hợp này; sẽ chọn cảm biến đo mức đập thuỷ điện loại radar arlm-70n-20-g2-i-b2-d-shv của hãng dinel cộng hoà séc. Còn nếu muốn radar giá rẻ hơn thì có thể chọn model dòng không có tính năng hiển thị tại chỗ như model arlm-70n-20-g2-i-b2-l-shv với độ chính xác hoàn toàn không thay đổi

Thì khi lắp đặt cảm biến vận hành bắn sóng chạm mặt chất lỏng trong hồ lúc cạn sẽ tương ứng 4mA = 0 mét. Khi hồ đầy tương ứng dòng ra 20mA = 20m

Tại đây; cảm biến sẽ liên tục bắn và phản hồi sóng rồi đưa thông tin dữ liệu đó được truyền theo dòng 4-20mA tuyến tính đi về các khu vực giám sát. Đồng thời; thiết lập chế độ điều khiển khi nước ở mức quá thấp hoặc mức vượt ngưỡng

Hướng dẫn lắp đặt cảm biến radar hãng Dinel Cộng Hoà Séc

Manual arlm-70n có một phân khúc hướng dẫn cách thức lắp đặt chi tiết cho dòng radar này. Tuy nhiên; các phiên âm đều xuất phát từ tiếng anh hoặc tiếng cộng hoà séc

Vì vậy; mình sẽ dựa trên kinh nghiệm thực tế và kết hợp với sự luân chuyển vận hành trong catalog và manual của thiết bị để đúc kết ra một kinh nghiệm lắp đặt hiệu quả giúp các nhà máy vận hành cảm biến đạt độ chuẩn xác cao nhất

Điểm chết cảm biến arlm-70 là bao nhiêu

Trong quá trình lắp đặt; chúng ta phải căn chỉnh khoảng cách điểm chết của dòng sensor này để khi gán giá trị vào các bộ đọc sẽ hiển thị chính xác mực nước hiện tại đang đo

Đối với dòng radar của cộng hoà séc điểm chết cách chỗ phát sóng 300mm. Có nghĩa là nước dâng lên cách điểm bắn sóng cảm biến sẽ không đó được nữa; và ta mặc định đây là điểm chết của thiết bị đo

Lắp cảm biến cách thành bồn ra sao

Đầu tiên; bạn phải tuân thủ nguyên tắc nhất quán duy nhất đó là phải lắp sensor arlm 70n thẳng hướng xuống tạo với bề mặt chất lỏng một góc vuông 90 độ

Lý do là vì dòng radar luôn có một góc phát hình chữ V khi chạy sóng. Nếu chúng ta lắp nghiêng hoặc xéo tia sóng sẽ chạm thành bồn hoặc các vật cản nơi nó đi qua sẽ tạo nên sai số trong quá trình đo

Đối với bồn có mặt phẳng hầu như giống nhau thì khi lắp cách biến radar arlm-70n phải cách bồn một khoảng cách lớn hơn 0,084 nhân chiều dài phạm vi đo

Ví dụ: Bồn cao 12 mét thì khoảng cách cảm biến lắp thành bồn sẽ bằng 0,084 * 12.000mm = 1000mm = 1 mét

Đối với những bồn có thiết kế phần nắp nhô lên thì khi lắp đặt radar dinel phải tuân thủ 2 quy tắc bất biến:

• Đường kính phần nhô phải lớn hơn 100mm
• Khoảng cách từ chỗ bắn sóng cảm biến tới đoạn bắt đầu nhô lên nhỏ hơn 300mm. Nếu khoảng cách này quá dài; sẽ gây tình trạng sóng radar bắn chạm bồn gây sai số trong khi đo

Sensor radar dinel đo được bồn có cánh khuấy, vật cản không

Anh em lưu ý khi lắp đặt cảm biến arlm-70n-20; đối với môi trường có cánh khuấy trong bồn thì 100% không nên chọn loại sensor này để lắp. Mà nên sử dụng cảm biến đo áp suất màng gắn dưới đáy đo theo phương pháp áp suất là chuẩn nhất

Đối với một số tank chứa nước có một vài vật cản thiết kế bên trong như cầu thang, các thanh chắn… Bạn nên lắp cảm biến cách các vật cản đó ra; bởi sóng radar sẽ chạm vào vật cản gây nên báo ảo

Đối với dòng nước chảy vào bồn cũng thế; hạn chế lắp gần chỗ nước chảy vì sóng cảm biến có thể bắn trúng dòng chảy; hoặc nơi đó nước luôn động nhấp nhô nếu gắn sẽ gây sai số và nhảy số liên tục

Các biện pháp bảo vệ cảm biến dinel arlm-70 khi lắp đặt

Đây là kinh nghiệm cá nhân mình luôn nhắc anh em trong quá trình lắp đặt; nhằm đảm bảo cảm biến luôn đạt độ bền lớn nhất trong cả quá trình đo đạc giám sát mực nước

Bên cạnh đó; lắp đặt đúng cách giúp sensor không bị hư hỏng do các yếu tố bên ngoài gây nên

Cụ thể là như này:

Khi lắp xong cảm biến; ta phải thiết kế cho nó có một cái khung che để có chỗ che mưa che năng cho thiết bị. Nắng nóng quá tạo nhiệt độ cao cũng ảnh hưởng đến kết quả đó đấy nha

Đấu nối dây điện phải lòn vào trong dây ruột gà để bảo vệ đường dây không nhiễm nước; bên cạnh đó khi đi dây từ đầu cảm biến ra phải hướng xuống. Nếu hướng lên cao thì nước theo dây đi vào cảm biến gây cháy boar mạch
