Cảm biến đo mức dầu 4-20ma | Pháo báo mức dầu inox
Có khá nhiều trải nghiệm trong vấn đề ứng dụng cảm biến đo mức dầu thông qua dòng tín hiệu analog 4-20ma tương ứng. Bởi nó liên quan đến tính chuẩn xác khi tìm hiểu và biết được lượng dầu còn trong bồn chứa là bao nhiêu lít; hay tỷ lệ dầu còn trong bồn chiếm bao nhiêu %
Bản chất của việc đo mức dầu ra dòng 4-20ma chính là xem xét, nhận diện và đưa ra phương hướng cài đặt tự động hoá một cách tuyến tính.
![Cảm biến mức dầu liên tục dạng siêu âm - Điện dung 11 Cảm biến đo mức dầu 4-20ma giá rẻ thông qua sensor điện dung](https://huphaco-pro.vn/wp-content/uploads/2023/10/cam-bien-do-muc-dau-4-20ma.jpg)
Giả sử cái tank chứa dầu thực tế cao 5m. Và người ta muốn biết dầu trong bồn tại từng thời điểm chiếm bao nhiêu mm chiều cao; thì việc dùng cảm biến siêu âm dải đo 0-6m rồi calip 0-5m tương ứng đầu ra 4-20ma một cách tuyến tính là bạn hiển nhiên có thể kiểm soát được lượng dầu theo ý muốn
Vậy !
Cảm biến đo mức dầu 4-20ma là gì
Một câu hỏi khá hay mang theo nhiều trải nghiệm khác nhau của người dùng. Và điều mà các nhà cung cấp thiết bị đo nhiên liệu phải luôn tạo ra sự phong phú trong những trải nghiệm đó
Cảm biến đo mức dầu 4-20ma tiếng anh gọi oil level sensor to 4-20ma là một phương pháp đo mức trực tiếp như điện dung; hoặc không tiếp xúc như siêu âm bắn sóng với mục đích chính là biết được lượng dầu còn trong bồn chứa, thực hiện bơm nguyên liệu dầu vào khi bồn gần cạn
Oil level sensor for oil tank là một thuật ngữ chuyên ngành kỹ thuật giống như kiểu là một cảm biến đo mức dầu trong tank. Tất nhiên; tín hiệu đầu ra có thể là analog 4-20ma, 0-10v, hay relay pnp, npn điều khiển bơm
![Cảm biến mức dầu liên tục dạng siêu âm - Điện dung 12 Tìm hiểu khái niệm cảm biến đo mức dầu 4-20ma là gì](https://huphaco-pro.vn/wp-content/uploads/2023/10/cam-bien-do-muc-dau-4-20ma-la-gi.jpg)
Khi trả nghiệm bằng việc ứng dụng thực tế các loại cảm biến đo mức dầu 4-20ma để giám sát nhiên liệu. Thì cái người ta luôn quan tâm hướng đến là:
- Hàng có sẵn không anh
- Độ chính xác cao hay thấp
- Giả rẻ hay mắc
Vấn đề trải nghiệm này; còn liên quan đến quy trình lắp đặt và cài đặt cảm biến đo mức dầu. Vì bạn phải cài làm sao để nó có chiều cao tuyến tính với đầu ra 4-20ma; thậm chí nếu lắp đặt không đúng kỹ thuật thì cho dù cài đúng kết quả trả về vẫn sai hoặc không đo được
Cho nên vấn đề giữa cài đặt và lắp đặt cảm biến đo mức dầu 4-20ma phải có sự tương đồng; nhịp điệu phối hợp phải có sự ăn ý màn tính nhất quán sẽ mang lại trải nghiệm giám sát có độ tin cậy cao
Tại sao dùng sensor báo mức dầu 4-20ma
Sensor mức dầu mà tín hiệu buộc phải ra dòng 4-20ma là tại sao ?
Trong khi; nói về vấn đề tín hiệu analog thì đầy ra ví dụ 0-10v, 0-1v, 0-5v, 0-8v…. Mà cứ nhất thiết phải áp dụng dòng 4-20ma cho các cảm biến mức dầu !
Vì sự đồng bộ mang tính nhất quán. Bởi hiện hầu hết các nhà máy từ các màn hình hiển thị tín hiệu analog cho đến plc, biến tần đều quen thuộc khi sử dụng analog 4-20ma
![Cảm biến mức dầu liên tục dạng siêu âm - Điện dung 13 Vì sao ứng dụng sensor báo mức dầu 4-20ma tuyến tính trong tank](https://huphaco-pro.vn/wp-content/uploads/2023/10/sensor-bao-muc-dau-4-20ma.jpg)
Thêm vào đó; cảm biến đo mức dầu 4-20ma nó quá phổ biến nên việc nhập hàng sản xuất tại châu âu như EU hay G7 lúc nào cũng nhanh. Điều này giúp tiến độ sản xuất nhà máy được đẩy mạnh; thời gian chờ hàng không ảnh hưởng đến các mục thi công trong hệ thống
Còn xét về tính chính xác thì cảm biến đo mức dầu 4-20ma luôn có tính tin cậy cao hơn sơ với các dòng analog khác. Thậm chí có tín hiệu truyền tải thông tin ở một khoảng cách xa vẫn đảm bảo độ chính xác
Cho nên khi mà cần giám sát lượng dầu trong tank. Người dùng luôn hướng đến việc lựa chọn các sensor mức dầu liên tục tín hiệu ra 4-20ma
Chia sẻ tiêu chí chọn cảm biến đo mức dầu 4-20ma
Đã đề cập đến vấn đề kiểm soát lượng nhiên liệu như xăng, dầu thì việc người dùng quan tâm nhất vẫn là độ chính xác. Để đảm bảo nhiên liệu cấp đủ cho sản suất; đồng thời kiểm soát được mức độ thâm hụt dầu trong quá trình vận chuyển và mua bán
Cho nên; khi chọn cảm biến đo mức dầu 4-20ma anh em cần phải cân nhắc một số tiêu chí sau
Độ chính xác cao
Sensor có độ chính xác cao thì mới cho ứng dụng để thay con người giám sát chứ đúng không nào ? Giờ mà mua cảm biến dầu độ tin cậy không cao thì làm luôn cái thước đo dầu cho khoẻ hj
Vì vậy; tính chuẩn xác của cảm biến đo mức dầu luôn được chú trọng. nó phản ảnh rất rõ sự uy tín của nhà cung cấp
Thực ra thì tiền nào của đó thôi anh em ạ. Đo mức dầu độ chính xác cao thì vật liệu và mạch điện của nó toàn những linh kiện xịn xò có tuổi thọ cao
Và đặc biệt cái lợi thế nhất vẫn là giảm thiểu sự hao hụt dầu do nhân viên cắt xen; đảm bảo cấp đủ nhiên liệu xăng dầu cho hệ thống sản xuất; các máy phát
Giá rẻ
Sau độ chính xác là phải tìm cảm biến đo mức dầu 4-20ma giá rẻ. Vì bạn biết sao không báo được con chính xác cao mà dùng mấy hãng như endress hause; hay yokogawa…. giá trên trời như thế nhiều hệ thống nhỏ lẻ sao mà chịu nổi
Cho nên ngoài việc chọn cảm biến mức dầu có độ chính xác cao. Thì tôi khuyên anh em nên chọn loại giá rẻ có xuất xứ từ châu âu

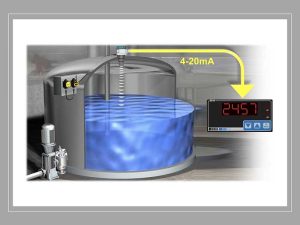

![Cảm biến mức dầu liên tục dạng siêu âm - Điện dung 14 6 tiêu chí chọn cảm biến đo mức dầu 4-20ma giá rẻ chính xác cao](https://huphaco-pro.vn/wp-content/uploads/2023/10/tieu-chi-chon-cam-bien-do-muc-dau-4-20ma.jpg)
Nhiệt độ dầu
Nhiệt độ dầu là tiêu chí quyết định khá cao đến giá cả của một con cảm biến kiểm soát lượng dầu trong tank chứa. Vì thiết bị này nó có 2 phân khúc giá đi theo nhiệt độ
Và tất nhiên; môi trường đo mức dầu nóng giá lúc nào cũng cao hơn so với tank dầu cần giám sát bằng 4-20ma ở nhiệt độ thường
Nhiều anh em thường đề nghị !
Anh ơi ! báo giúp em con cảm biến đo dầu ?
Mình bảo nhiệt độ bao nhiêu thì họ bảo cứ chọn em loại chịu được nhiệt độ lớn; vì họ rất ngại hỏi nhà máy vì sợ phiền
Nhưng đâu ngờ; với nhiệt độ thường thì cảm biến đo mức dầu 4-20ma giá rất rẻ.
Do vậy; bạn phải cung cấp chính xác phạm vi thay đổi nhiệt độ dầu trong tank chứa để chọn được cảm biến phù hợp với mức giá thành. Đấy cũng là cách bạn chọn được sensor mức dầu giá rẻ
Phạm vi đo mức dầu tương ứng 4-20ma
Phạm vi đo mức dầu là khoảng cách hay còn gọi là chiều cao tank chứa dầu. Ví dụ tank dầu 1,3m thì đồng nghĩa phải chọn cảm biến có phạm vi đo 0-1300mm tương ứng đầu ra 4-20mA
Bạn chọn phạm vi đo rộng hơn so với dự kiến hoặc ngắn hơn nó sẽ ảnh hưởng đến cách lắp đặt; phương án ứng dụng cảm biến; thậm chí gây nên sai số về độ phân giải trong quá trình đo
![Cảm biến mức dầu liên tục dạng siêu âm - Điện dung 15 Phạm vi đo của cảm biến báo mức dầu 0-6m, 2m, 10m, 15m, 20m](https://huphaco-pro.vn/wp-content/uploads/2023/10/pham-vi-do-cua-cam-bien-bao-muc-dau.jpg)
Ví dụ bồn dầu cao 5m mà bạn yêu cầu đo mức dầu bằng phương pháp điện cực thì hoàn toàn không chuẩn xác. Vì nếu dùng que điện cực thăm dò thì há chả phải chiều dài que đo phải là 5m; làm gì có phương tiện nào vận chuyển được
Vì thế; trường hợp trên nếu không phải dầu nóng; mà ở nhiệt độ thường thì chúng ta cứ thảo sức vận dụng siêu âm báo mức dầu dải đo 0-6m dạng không tiếp xúc mà vận hành thôi
Lắp ráp và cài đặt dễ dàng
Công việc nhà máy khá nhiều; chưa kể khu vực thiết kế lắp đặt mấy con thiết bị đo mức dầu có rộng không hay bị thu hẹp
Do vậy; tiêu chí lựa chọn sensor báo dầu phải nhỏ gọn; thuận tiện cho việc lắp đặt nhất. Mục đích để lắp đặt thiết bị giám sát dầu nhanh chóng đáp ứng công đoạn sản xuất đề ra; rồi còn thời gian để nghiên cứu công việc khác nữa chứ
Phần cài đặt cũng vậy; đã mua cảm biến đo mức dầu 4-20ma là phải nắm được vấn đề cài; hoặc buộc nhà cung cấp phải hướng dẫn mình thì mới mua. Chứ mua xong cảm biến báo mức dầu họ bảo tôi không biết cài các anh tự cài đi thì xong luôn
Do vậy; tiêu chí lựa chọn này nó còn liên đới rất lớn với sự uy tín của nhà cung cấp thiết bị mình quyết định chọn mua
Độ bền cao hơn so với thời gian bảo hành
Mặc dù thiết bị điện tử khôg có cài nào hoàn toàn trọn vẹn; việc xảy ra một vài sự cố trong quá trình vận hành là điều dễ hiểu
Nhưng chúng ta sẽ hạn chế được vấn đề đó nếu mua những sensor báo mức dầu có độ uy tín cao; nhiều người ứng dụng phổ biến và được tư vấn kỹ càng
Có những thiết bị báo nhiên liệu dầu cứ 11 hoặc gần 12 tháng lại xảy ra sự cố. Chúng ta nên loại trừ những thiết bị này.
Mặc dù khi mua bán cảm biến đo mức dầu 4-20ma thể hiện bảo hành là 12 tháng nhưng tuổi thọ nó phải đạt ít nhất trên 1,5 năm thì nó mới là một sensor tốt có độ uy tín và độ bền cao
Cảm biến siêu âm đo mức dầu 4-20ma
Đo mức dầu 4-20ma bằng cảm biến siêu âm là một phương pháp kiểm soát lượng dầu trog tank chứa hoàn toàn không tiếp xúc; mà dựa vào bước sóng bắn ra từ thiết bị
Phương pháp này được cho là tối ưu trong điều kiện bồn dầu thiết kế trống có đường kính khá lớn. Và tất nhiên; lượng dầu chứa trong tank luôn trong trạng thái tĩnh
Bản thân siêu âm lại được thiết kế khá nhỏ là một lợi thế trong vấn đề vận chuyển và lắp đặt. Chúng ta chỉ cần làm cái ren trên đỉnh bồn dầu rồi vặn khớp với ren sensor siêu âm báo mức dầu là xong
![Cảm biến mức dầu liên tục dạng siêu âm - Điện dung 16 Cảm biến siêu âm đo mức dầu giá rẻ tín hiệu 4-20ma, modbus rs485](https://huphaco-pro.vn/wp-content/uploads/2023/10/cam-bien-sieu-am-do-muc-dau.jpg)
Phương án được cho là tối ưu là vì độ phổ biến của dòng thiết bị không tiếp xúc rất rộng. Nên việc thay thế cảm biến đo mức dầu 4-20ma bằng siêu âm trở nên nhanh chóng; nên sẽ không xảy ra tình trạng trì trệ trong sản xuất vì phải chờ đặt hàng
Do vậy; khi có nhu cầu chọn sensor báo mức dầu liên tục mà thoả mãn các điều khiện trên; khuyên anh em nên dùng siêu âm là tốt nhất
Sensor điện dung đo mức dầu 4-20ma
Đo mức dầu liên tục bằng phương pháp điện dung là phương án chỉ dùng đối với những tank chứa cao tầm 2m đổ lại. Nếu bồn dầu có sự dao động hay còn gọi độ sóng trên bề mặt chất lỏng; thì hầu hết chúng ta sẽ dựa vào loại que thằng này vì nó được cho là tối ưu màn tính chính xác cao
![Cảm biến mức dầu liên tục dạng siêu âm - Điện dung 17 Cảm biến điện dung đo mức dầu trong tank chứa tín hiệu ra 4-20ma](https://huphaco-pro.vn/wp-content/uploads/2023/10/cam-bien-dien-dung-do-lien-tuc-muc-dau.jpg)
Điểm mạnh của cảm biến điện dung báo mức dầu liên tục chính là không phụ thuộc; và ảnh hưởng nhiều với thiết kế bồn dầu. Điều này có nghĩa trong trường hợp nào lắp nó đo cũng có tính tin cậy cao
Nhưng trên nguyên tắc chúng ta phải tuân theo yêu cầu của người sử dụng. Họ hướng đến phương pháp nào thì mình hỗ trợ phục vụ họ theo phương pháp đó. trong quá trình hỗ trợ mình cải tiến một số thiết kế để cảm biến đo mức dầu 4-20ma giám sát trong tank thuận lợi là được
Phao báo mức dầu là gì
Phao báo mức dầu có tên tiếng anh oil level float sensor là một loại phương pháp đo mức dầu giá rẻ. Loại phao đo này có cái ưu điểm là chịu được nhiệt độ rất cao nếu đo dầu nóng trong tank chứa
Bản thân các phao báo mức dầu được thiết kế nhỏ gọn và đơn giản. Nhưng nếu đem đo thực nghiệm thì chúng lại rất đa dạng vì có nhiều phương pháp khác nhau
![Cảm biến mức dầu liên tục dạng siêu âm - Điện dung 18 Phao báo mức dầu là gì ? Các phao mức dầu 4-20ma, 0-10v, on/off](https://huphaco-pro.vn/wp-content/uploads/2023/10/phao-bao-muc-dau-la-gi.jpg)
Cũng giống như sensor thì phảo đo mức dầu cũng có 2 phân khúc chính:
- 4-20ma
- On/off báo đầy cạn
Mặc dù 100% các phao báo mức dầu giá đều rẻ nhưng thực tế 85% người dùng hướng đến các loại sensor điện tử. Lý do vì sao ?
Vì sao người ta ít dùng phao báo mức dầu giá rẻ
Nói về mức phổ biến; sự đa dạng và tính năng có sẵn thì phao báo mức dầu luôn đạt được sự mong đợi của người dùng. Vì nó quá rẻ đi; nên việc nhà cung cấp trữ kho nhiều hàng là điều dễ hiểu
Thế nhưng vấn đề ở đây đa số người sử dụng vẫn tin tưởng sensor báo dầu 4-20ma ?
![Cảm biến mức dầu liên tục dạng siêu âm - Điện dung 19 Phao báo mức dầu giá rẻ sao ít người dùng mà sensor lại phổ biến](https://huphaco-pro.vn/wp-content/uploads/2023/10/phao-bao-muc-dau-gia-re.jpg)
Thiệt sự mà nói phao cơ inox nếu dùng trong đo mức dầu thì độ chính xác của nó thua xa các sensor mức dầu
Loại phao do dầu anh em biết sao không; dùng được thời gian là nó cứ bị kẹt. Vì nguyên lý có 2 cái cục inox chạy dọc theo thân con phao mà. lúc kẹt phao dẫn đến không điều khiển được dầu ảnh hưởng đến việc cấp nhiên liệu cho sản xuất
Cho nên mặc dù phao báo mức giá khá rẻ nhưng hệ thống vẫn hạn chế dùng trong tank chứa là vậy
Phao báo mức dầu 4-20ma
Đo mức dầu liên tục bằng phao inox báo mức được thể hiện bằng cách thiết kế 1 con phao inox tròn chạy dọc theo thân inox của phao khi có sự luận chuyển lượng dầu trong bồn. Đồng nghĩ tín hiệu tương tự truyền ra là dòng analog 4-20ma
Ưu điểm của phao inox báo mức dầu ngoài việc giá rẻ; thì nó không phụ thuộc vào sự thiết kế bồn trong lắp đặt. Có nghĩa là tank chứa chỉ cần có khoảng trống đủ để lắp thiết bị báo mức là được
![Cảm biến mức dầu liên tục dạng siêu âm - Điện dung 20 Phao báo mức dầu liên tục xuất tín hiệu tuyến tính 4-20ma](https://huphaco-pro.vn/wp-content/uploads/2023/10/phao-bao-muc-dau-lien-tuc-4-20ma.jpg)
Mà nhược điểm phao báo mức dầu 4-20ma là tín hiệu phản hồi chậm lắm. Vì con phao thiết kế tròn mà di chuyển trong dầu nhớt có sự cô đặc hơn nước; hoặc thậm chí là nước sẽ tạo nên rào cản làm cho tín hiệu chậm gây nên sai số trong quá trình đo
Hầu hết phao đo dầu 4-20ma hay dùng nhiều trong máy biến áp vì nơi đó điều kiện khắc nghiệt; độ rung cao nên mấy cái cảm biến đo mức dầu 4-20ma không dùng được; và hay bị hư hỏng nên chắc chắn người dùng sẽ vẫn dụng phương án thiết kế phao
Phao báo mức dầu đầy cạn
Phao báo mức dầu đầy cạn là sự thiết kế 2 cục inox trên thân phao với nhiệm vụ cục dưới giúp báo cạn và cục trên giúp báo đầy. Tín hiệu output ở đây là relay thể hiện sự ngắt quãng
Bên cạnh đó; phao báo mức dạng cơ này cũng khá đang dạng với nó còn một thiết kế dây inox thiết kế quả bóng. Bề nồi quả bóng dâng lên xuất relay báo mức đầy ; chìm dần xuất relay báo cạn
Điểm lợi thế cho các loại phao inox báo mức dầu là bản thân nó hoàn toàn không bị rỉ trong môi trường này nên thời gian sử dụng bền lắm
![Cảm biến mức dầu liên tục dạng siêu âm - Điện dung 21 Phao inox báo mức dầu đầy, báo mức dầu cạn xuất xứ châu âu](https://huphaco-pro.vn/wp-content/uploads/2023/10/phao-inox-bao-muc-dau-day-can.jpg)
Nếu bạn thì chọn phao báo mức dầu hay sensor mức dầu 4-20ma
Nếu là tôi thì tôi sẽ chọn cảm biến đo mức dầu 4-20ma để tư vấn cho người dùng. Còn bạn thì sao ?
Thực ra; chúng ta cũng có rất ít được quyết định khi chọn giữa phao báo mức dầu hay cảm biến đo mức dầu 4-20ma. Vì yêu cầu này sẽ xuất phát từ nhà máy; và nhiệm vụ của chúng ta là hướng người dùng để có phương pháp tốt nhất
Còn việc họ quyết định dùng cái gì thì mình vẫn bám sát để hỗ trợ họ thôi.
Còn thực tế; khi bán phao đo mức dầu về vấn đề bảo hành về sau khá chông gai mặc dù giá đưa vào ban đầu rất thuận lợi do loại thiết bị này rẻ
