      Công tắc báo mức dầu Do – Fo – thuỷ lực ra alarm điều khiển bơm

      Trang chủ / Sensor / Sensor Đo Mức Nước
      • Cảm biến mức điện dung capacitive level meters 4-20ma giá rẻ
      • Cảm biến báo mức liên tục trong silo cát, xi măng, than, cám, tro bay
      Thiết bị cảnh báo tràn dầu cạn dầu diesel trong bồn
      Cảm biến chống cạn dầu fo -dầu mazut tín hiệu on/off đóng mở bơm
      Cảm biến báo tràn báo cạn xăng thơm, xăng zippo chống cháy nổ
      Công tắc báo mức dầu thuỷ lực - dầu nóng nhiệt độ cao giá rẻ
      Sensor chống tràn dầu do - dầu diesel xuất alarm đóng ngắt bơm
      Đo liên tục mức dầu bằng sensor siêu âm đầu ra 4-20ma
      Thiết bị cảnh báo tràn dầu cạn dầu diesel trong bồn
      Cảm biến chống cạn dầu fo -dầu mazut tín hiệu on/off đóng mở bơm
      Cảm biến báo tràn báo cạn xăng thơm, xăng zippo chống cháy nổ
      Công tắc báo mức dầu thuỷ lực - dầu nóng nhiệt độ cao giá rẻ
      Sensor chống tràn dầu do - dầu diesel xuất alarm đóng ngắt bơm
      Đo liên tục mức dầu bằng sensor siêu âm đầu ra 4-20ma

      0972 560 506 (Chat Zalo) Yêu cầu báo giá
      Danh mục sản phẩm
      • Bộ Chuyển Đổi
        • Đại diện seneca tại Việt Nam
        • Modbus Rtu Rs485 Rs232
        • Nhiệt Độ PT100 K S NTC
        • Tín Hiệu 4-20mA 0-10V
        • Tín Hiệu Loadcel Biến Trở
      • Công Tắc
        • Công Tắc Áp Suất
        • Công Tắc Dòng Chảy
      • Đồng Hồ
        • Đồng Hồ Đo Áp Suất
        • Đồng Hồ Đo Lưu Lượng
        • Hiển Thị Điều Khiển
      • Sensor
        • Cảm Biến Nhiệt Độ
        • Đo Áp Suất
        • Phụ Kiện
        • Sensor Đo Mức Nước
      • Mô tả

      Tóm tắt nội dung

      • 1 Cảm biến báo đầy báo cạn dầu là sensor giá rẻ
        • 1.1 Cảm biến báo mức dầu diesel
          • 1.1.1 Báo mức dầu diesel ra 4-20mA bằng sensor siêu âm
          • 1.1.2 Báo đầy báo cạn dầu diesel (DO) đóng ngắt bơm
        • 1.2 Báo đầy dầu FO – Chống tràn chống cạn
        • 1.3 Báo mức xăng chuẩn chống cháy nổ
        • 1.4 Công tắc dầu thuỷ lực bảo vệ bơm
        • 1.5 Liệu cảm biến có báo mức nhớt được không ?
        • 1.6 Cách kiểm tra cảm biến mức dầu sống hay chết

      Cảm biến báo đầy báo cạn dầu giá rẻ | Hàng có sẵn

      Bản thân loại sensor này đóng vai trò như một con công tắc cảnh báo alarm tạo nên còi hú, còi báo; tác động các thiết bị motor bơm nhằm mục đích đóng ngắt khi dầu trong bồn tràn hoặc cạn một cách tự động

      Với thiết kế vô cùng tối tân giúp cho cảm biến dầu có thể lắp đặt được mọi chỗ trong toàn bộ hệ thống cần báo mức dầu trong bồn. Và cái quan trọng nhất mà người dùng cần đó là dòng tín hiệu alarm xuất ra từ sensor. Vậy tín hiệu alarm là gì ?

      Cảm biến báo đầy báo cạn dầu cảnh báo alarm giá rẻ hãng châu âu
      Cảm biến báo đầy báo cạn dầu cảnh báo alarm giá rẻ hãng châu âu

      Tín hiệu alarm tiếng anh gọi là Alarm signal, chúng ta có thể coi nó như một dạng tín hiệu digital thể hiện trong trạng thái ngắt quãng có chu kỳ khi tham gia vận hành tại nhà máy. Hay nói cách khác alarm là một dạng tín hiệu tiếp điểm thô núp bóng dạng pnp hoặc npn; dùng để đóng ngắt trực tiếp bơm thông qua một con rơle trung gian 24v hoặc 220v

      Từ đó cho thấy; sensor báo mức dầu ra alarm có nghĩa là một thiết bị cảm nhận lượng dầu trong bồn và xuất ra những tiếp điểm thô; tiếp điểm on/off theo từng mức nhất định chỉ thị bơm, van đóng ngắt việc bơm dầu khi cần thiết

      Cảm biến báo đầy báo cạn dầu là sensor giá rẻ

      Đúng hoàn toàn 100% khi chúng ta khẳng định cảm biến báo đầy báo cạn dầu là một thiết bị sensor đo mức giá rẻ, có sẵn với nhiều tính năng đa dạng; với độ chính xác cao vận hành một cách tự động thay thế sự giám sát của con người

      Vậy thế nào là cảm biến báo đầy báo cạn dầu ?

      Cảm biến báo đầy báo cạn dầu là một sensor Level switch xuất tiếp điểm điều khiển bơm khi lượng dầu chứa trong bồn inox gần tràn ra bên ngoài; hoặc dầu trong bồn gần cạn tới đáy. Tại đây sẽ xảy ra 2 trường hợp mà mọi nhà máy đều trải qua:

      Level switch báo tràn dầu diesel xuất tiếp điểm điều khiển motor
      Level switch báo tràn dầu diesel xuất tiếp điểm điều khiển motor
      • Nếu như dầu gần tràn ! Lập tức tiếp điểm xuất đến relay trung gian rồi truyền về tắt bơm ngưng ngay quá trình bơm dầu vào bồn
      • Bản thân cảm biến cũng gửi 1 tín hiệu relay thường mở khi phát hiện dầu gần cạn; điều này giúp kích thích bơm hoạt động tiếp tục đẩy dầu vào bồn

      Đây là một loại sensor báo mức xuất xứ từ châu âu ( EU/G7 ) thể hiện nhiều ứng dụng phổ biến theo cách cài đặt của người dùng. Dưới đây là một số ứng dụng báo đầy báo cạn mà cảm biến đã; và đang được sử dụng tỏng nhiều nhà máy tại Việt Nam hiện nay !

      Cảm biến báo mức dầu diesel

      Dầu diesel tên tiếng anh là diesel oil được sinh ra như một dạng nhiên liệu khí đốt ở dạng lỏng; tinh khiết giúp các máy móc động cơ diesel hoạt động

      Cảm biến báo mức dầu diesel là một sensor được thiết kế nằm ngang thùng inox chứa dầu đóng vai trò phát hiện rò rỉ dầu ra bên ngoài; tác động motor cấp thêm dầu diezen cho máy phát khi thùng dầu gần hết; điều khiển tắt motor khi lượng dầu bơm vào thùng gần tràn ra ngoài

      Ví dụ nhà máy có một bồn dầu diesel cao tầm 8m ở nhiệt độ môi trường bình thường. Họ cần giám sát mức dầu thông qua plc !

      Chúng ta phân tích sẽ ra 2 trường hợp nhà máy cần giám sát lượng dầu trong bồn:

      Báo mức dầu diesel ra 4-20mA bằng sensor siêu âm

      Đây là một phương thức biết được lượng dầu bơm vào trong bồn bao nhiêu lít; lượng dầu xuất ra dùng cho máy phát là bao nhiêu; và lượng dầu còn lại trong bồn tại thời điểm hiện tại

      Hay nói cách khác loại sensor này báo mức dầu liên tục thông qua việc phát sóng siêu âm tín hiệu giao tiếp dưới dạng analog 4-20mA

      Đo liên tục mức dầu bằng sensor siêu âm đầu ra 4-20ma
      Đo liên tục mức dầu bằng sensor siêu âm đầu ra 4-20ma

      Cảm biến siêu âm báo mức luôn được ưu tiên hàng đầu trong việc thiết kế gắn trên đỉnh bồn dầu diesel.

      Đối với ví dụ trên ta chọn cảm biến siêu âm 10m tương ứng tín hiệu đầu ra 4-20ma. Quy trình đo mức như sau:

      Khi lượng dầu diesel trong bồn chứa cạn đầu ra lúc này 4mA. Lúc dầu dâng cao tới mức 8m tín hiệu sẽ là 20mA. Vậy câu hỏi đặt ra dầu trong bồn nếu là 4m thì cảm biến siêu âm xuất ra tín hiệu mấy mA ? Đáp án 15mA

      Anh em có thể tham khảo thêm phương thức hiển thị và đóng ngắt bơm dầu tại:

      Bộ hiển thị mức dầu diesel

      Báo đầy báo cạn dầu diesel (DO) đóng ngắt bơm

      Phía trên là phương pháp đo liên tục mức dầu để biết được lượng dầu từng thời điểm. Còn trường hợp này là việc nhà máy yêu cầu sử dụng cảm biến điện dung để báo đầy báo cạn lượng dầu trong bồn

      Việc báo đầy báo cạn dầu diesel cho thấy rõ nét cái người dùng cần không phải là lượng dầu trong thùng chứa !

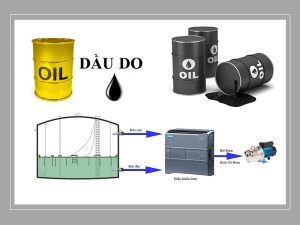

      Sensor chống tràn dầu do - dầu diesel xuất alarm đóng ngắt bơm
      Sensor chống tràn dầu do – dầu diesel xuất alarm đóng ngắt bơm

      Ok ! Tôi chỉ yêu cầu với ví dụ bồn dầu 8m nếu dầu trong bồn thấp dưới 100mm thì cái bơm phải truyền dầu vào bồn để tránh cạn dầu hỏng bơm; Khi mà dầu diesel được bơm tới 7,9m thì kích bơm tắt để tránh lượng dầu tràn ra

      Với phương thức này; chúng ta có thể áp dùng siêu âm 4-20ma với một bộ hiển thị giới thiệu với anh em phía trên để cài đặt 2-4 mức dầu điều khiển bơm

      Cách còn lại là lấy 2 con cảm biến điện dung phát hiện cạn dầu; hoặc tràn đầu gắn ở 2 mức ngang hông thành bồn như hình

      Báo đầy dầu FO – Chống tràn chống cạn

      Dầu Fo tên tiếng anh gọi là Fuel oil hay còn gọi là dầu mazut có màu không được trong lắm; đây được coi là loại nhiên liệu dưới dạng chất lỏng sệt dùng trong các máy motor tốc độ; motor thiết kế tàu thuyền; các động cơ gia nhiệt….

      Cảm biến báo đầy dầu FO được ứng dụng nhiều nhất trong các nhà máy phát điện hiện nay; sensor này gắn phía trên thành bồn dầu dùng để phát hiện đầy tránh lượng dầu tràn ra ngoài

      Cảm biến chống cạn dầu fo -dầu mazut tín hiệu on/off đóng mở bơm
      Cảm biến chống cạn dầu fo -dầu mazut tín hiệu on/off đóng mở bơm

      Ví dụ bồn dầu inox chứa dầu Fo cấp cho máy phát đường kính 500mm chiều cao 300mm. Nhà máy họ cần khi mức dầu Fo dâng cao 250mm thì tắt motor để tránh rò rỉ dầu ra bên ngoài

      Với trường hợp này anh em chỉ cần mua một con sensor điện dung đo dầu Fo gắn cách 50mm từ đỉnh bồn; sau đó cài đặt dầu chỉ cần chạm vào que đo thì nó sẽ xuất ra tiếp điểm alarm truyền về máy phát ngưng cấp dầu vào bồn

      Báo mức xăng chuẩn chống cháy nổ

      Xăng là một loại nhiên liệu dùng cho các động cơ ô tô, xe máy; các thiết bị công nghiệp….. Loại chất lỏng này không màu, bay hơi rất mạnh và khả năng bắt lửa gây cháy nổ cực kỳ cao

      Do vậy; cảm biến báo mức xăng luôn phải được thiết kế chuẩn phòng nổ đểm bảo bảo an toàn theo các quy định atex mà châu âu đề ra !

      Việc báo mức xăng cũng vậy; ta chỉ cần chọn các chuẩn cảm biến điện dung loại chịu nhiệt độ thường là được. Các bồn chứa xăng luôn kín cho nên khi lắp đặt sensor đo mức xăng phải tạo các khớp ren mịn không cho hơi xăng bay ra bên ngoài

      Cảm biến báo tràn báo cạn xăng thơm, xăng zippo chống cháy nổ
      Cảm biến báo tràn báo cạn xăng thơm, xăng zippo chống cháy nổ

      Thường các bồn chứa xăng luôn đặt âm dưới đất; chiều cao bồn tầm 2 mét. Cho nên các ứng dụng đo mức xăng đa phần là cảm biến báo liên tục ra 4-20ma gắn theo tiêu chuẩn đỉnh bồn xuống đáy

      Đối với những bồn xăng thiết kế nhỏ gắn cấp liệu cho các thiết bị máy móc thì người ta sẽ thiết kế mấy cái đầu đo mức ngắn và gắn ngang bồn nhằm điều khiển các thiết bị bơm xăng khi bồn gần hết xăng hoặc gần đầy

      Công tắc dầu thuỷ lực bảo vệ bơm

      Sensor điện dung cũng được xem là một loại công tắc báo mức dầu thuỷ lực bởi tính năng xuất relay on/off. Nói đến vấn đề công tắc thì chúng ta có tới 3 dạng thiết bị bảo vệ bơm thông qua việc bơm dầu:

      • Công tắc áp suất 3 kim điều khiển bơm dầu thuỷ lực
      • Công tắc áp suất dầu thuỷ lực dạng điện tử có hiển thị
      • Công tắc áp suất dầu bằng việc gắn cảm biến điện dung báo đầy báo cạn
      Công tắc báo mức dầu thuỷ lực - dầu nóng nhiệt độ cao giá rẻ
      Công tắc báo mức dầu thuỷ lực – dầu nóng nhiệt độ cao giá rẻ

      Trong 3 loại trên; thì sensor dầu thuỷ lực được phổ biến tại nhiều hệ thống bởi đây là dòng thiết bị điều khiển mức dầu giá rẻ; chịu nhiệt độ cao trong các môi trường đo dầu nóng. Và đặc biệt là luôn có sẵn khi người dùng cần; thiết kế nhỏ gọn dễ dàng thay thế

      Đã là công tắc thì chỉ đóng vai trò đóng ngắt dưới dạng on hoặc off đảm bảo tránh hết dầu; tránh tràn dầu bằng cách điều khiển máy phát ở 2 tiếp điểm đo !

      Liệu cảm biến có báo mức nhớt được không ?

      Một loại nhiên liệu cấp cho các hệ thống động cơ sản xuất là nhớt ? Bản thân loại chất lỏng này nó ở dạng sệt quánh; màu vàng; khi sử dụng một thời gian nó sẽ chuyển thành màu đen. Được ứng dụng trong việc bôi trơn động cơ giúp làm mát công cơ; tạo đồ bên lâu dài trong quá trình vận hành

      Tuy nhiên; việc báo mức nhớt không phải cảm biến điện dung nào cũng ứng dụng được. Mặc dù một số loại đầu đo mức khi chạm nhớt nó đều xuất tiếp điểm nhưng do độ sệt của loại chất lỏng này tạo nên thời gian xuất tiếp điểm lâu; gây sai số trong quá trình đóng ngắt rất cao

      Sensor báo mức nhớt đầy tắt bơm, cạn bật bơm bằng tín hiệu relay
      Sensor báo mức nhớt đầy tắt bơm, cạn bật bơm bằng tín hiệu relay

      Do vậy; với các ứng dụng sensor báo đầy cạn lượng nhớt trong bồn hoặc trong đường ống phải có độ nhạy cao thích ứng với các môi trường dầu nhớt có độ sệt

      Tức là thế này chúng ta setting làm sao đó khi nhớt chạm cảm biến lượng nhiều nó mới xuất ra relay điều khiển bơm; lượng nhớt bám vào que điện cực ít thì nó không báo

      Cách kiểm tra cảm biến mức dầu sống hay chết

      Với cảm biến mức dầu đo liên tục đầu ra 4-20mA và cảm biến báo đầy báo cạn dầu; chúng ta đều có những cách thức kiểm tra riêng biệt mỗi khi thiết bị gặp trục trặc trong quá trình vận hành. Một số trục trặc phổ biến như tín hiệu chập chờn; không lên tín hiệu hoặc thậm chí không xuất relay đóng ngắt……

      Cảm biến đo mức dầu 4-20ma tự nhiên bị chập chờn nhảy số ?

      Việc nhảy số có nghĩa là cảm biến dầu bị nhiễu do một số động cơ hoặc một nguyên nhân nào đó gây ra. Cách khắc phục là chúng ta phải ứng dụng bộ lọc nhiễu tín hiệu 4-20ma cho loại sensor này

      Kiểm tra cảm biến mức dầu sống hay chết, hư hỏng, mất tín hiệu
      Kiểm tra cảm biến mức dầu sống hay chết, hư hỏng, mất tín hiệu

      Plc hoặc bộ hiển thị giám sát không thấy lên tín hiệu khi vận hành đo mức dầu ?

      Ok trường hợp này 1 là cảm biến đo dầu bị hư hỏng; hoặc thiết bị đọc dữ liệu analog bị hư. Trong trường hợp này chúng ta phải ứng dụng một bộ test tín hiệu analog để kiểm tra đầu vào đầu ra xem dòng 4-20ma bị mất ở đoạn nào; để từ đó kiểm tra được loại thiết bị nào đang bị hư

      Riêng về các thiết bị chống tràn chống cạn cho bồn dầu thì chúng đều xuất ra tín hiệu alarm. Trường hợp không đóng ngắt được bơm ta dùng đồng hồ VOM để đo 2 dây đầu ra xem có lên 24v ko ? Nếu không lên thì 100% cảm biến đo dầu bị hư hỏng





      Tư Vấn Giải Pháp Kỹ Thuật

      0972 56 05 06 – 0931 429 989 Mr Thành

      Mail: thanh.nguyen@huphaco.vn

      Đ/C:  Số 12 Đường 310, Rosita Khang Điền, Phường Phú Hữu, TP Thủ Đức, Tp Hồ Chí Minh

      ;
