Cảm biến báo mức bùn xuất xứ Châu Âu – EU / G7
Phần tóm tắt thu gọn
Hiện nay; việc nạo vét bùn tại các bển chứa nước thải; các kênh rạch hoặc sông hồ là điều cần thiết. Lý do là vì theo thời gian lượng chất lỏng có pha tạp chất tại các kênh mương, bể sẽ lắng đọng lại dưới đáy; và điều này làm cho lượng bùn ngày càng lấn sân dâng lên cản trở nhiều vấn đề liên quan đến sản xuất, giám sát mực nước
Thế nên người ta muốn có một giải pháp làm sao đó sử dụng mấy con cảm biến báo bùn; để mà khi có bùn còn biết mà nạo vét cho sạch chứ không có nó thì làm sao biết bùn trong bể còn bao nhiêu mà nạo với vét ?
Ví dụ: Bể nước thải cao 6m mới xây. Người ta biết chắc chắn sau 2-3 năm lượng bùn đọng lại dưới đáy bể khá nhiều.
Phương án họ yêu cầu là cần có một giải pháp giám sát lượng bùn trong bể; đến một thời điểm thích hợp lượng bùn vượt quá yêu cầ 500mm thì tiến hành nạo vét loại bỏ lượng bùn trong bể ra
Thì ta chỉ cần lắp một cảm biến báo đầy mức bùn vào trong bể ở phạm vi 0,5m; tới điểm bùn dâng cao lên đó là nó báo để tiến hành thải bùn
Cảm biến báo mức bùn – Phát hiện có bùn
Với loại cảm biến này thì vấn đề lắp đặt khá dễ; bên cạnh đó cứ bùn chạm là nó cảnh báo để các cơ sở sản xuất hoặc đơn vị thi công quan trắc mức nước có phương án hút bùn ra bên ngoài
Hay nói cách khác thì đây là một loại sensor báo đầy hoặc báo cạn bùn trong các bồn, bể chứa nước thải; hoặc bùn tại các kênh mương xông ngòi….
Ví dụ một dự án quan trắc mực nước người ta cần báo mức nước tại các sông ngòi. Mà muốn làm được điều đó phải biết chỗ lắp cảm biến đến đáy sông bao nhiêu mét
Mà anh em biết rồi đấy sông theo năm tháng tồn đọng một lượng bùn cô đặc lớn. Cho dù có bản thiết kế xây dựng ngày xưa thì khoảng cách không còn được như trước
Do vậy; cần một con cảm biến đo mức bùn để xử lý lượng bùn tồn trong quan trắc. Và chỉ có phương án như thế thì đề tài quan trắc mực nước sông ngòi mới có thể triển khai tiếp được

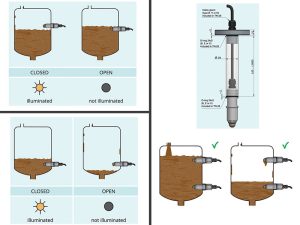

Nguyên lý sensor báo đầy báo cạn bùn
Nghe tới báo đầy báo cạn bùn là anh em mình hiểu đây là một loại sensor không phải đo mức tuyến tính. Mà là kiểm soát bùn kiểu đo on/off
Có nghĩa chắc chắn rằng sensor đo bùn dựa trên nguyên lý theo tiêu chuẩn tín hiệu npn hoặc pnp
Vậy cuối cùng việc báo mức bùn hay phát hiện bùn của cảm biến dựa trên nguyên lý nào ?
Đó là nguyên lý bùn chạm cảm biến xuất relay điều khiển; hoặc bùn không chạm cảm biến cũng xuất relay điều khiển. Nhưng chúng sẽ thể hiện ở 2 phương thức đầy hoặc cạn mà cho tín hiệu relay khác nhau
Giám sát đầy bùn hay cạn bùn còn dựa vào quá trình cài đặt để sensor xuất tín hiệu điều khiển nữa
Ví dụ dùng sensor báo đầy bùn đi. Ta sẽ cài bình thường là nước thì sensor không xuất relay; mà bùn chạm đầu dò thì sẽ xuất relay điều khiển
Còn ngược lại thôi cài có bùn cảm biến không xuất relay còn bùn không tác động nữa thì xuất relay
Và có thể nói loại cảm biến này có khả năng phát hiện nước lẫn bùn hoặc bùn lẫn nước
Cảm biến phát hiện trong nước có bùn
Câu hỏi đặt ra: Tại sao cảm biến phát hiện trong nước có bùn ?
Tại bình thường; nếu cảm biến đo mức chạm nước nó sẽ báo xuất relay ngay. Mà bản thân bùn nhão với nước đều là chất dẫn điện
Trong khi; bản thân các cảm biến điện dung chỉ có một trong 2 chức năng duy nhất:
- Báo mức chất lỏng dẫn điện
- Báo mức chất lỏng không có khả năng dẫn điện
Bởi trong quan trắc người ta rất chú trọng đến vấn đề này; và thực tế cho thấy chỉ cảm biến phát hiện bùn trong nước của các hãng châu âu như EU hoặc G7 mới có khả năng làm được điều này
Vậy vấn đề nằm ở đâu ?
Cảm biến điện dung là dựa vào sự phản xạ dung kháng để phân biết chìu chào chất lỏng dẫn hoặc không có độ dẫn điện
Còn đối với cảm biến phát hiện có bùn trong nước nó lại hoạt động theo phương thức dùng tần số để cảm nhận được thực sự trong nước có lượng bùn lắng hay không ?
Tần số cảm biến mạnh hay yếu; có độ nhạy cao hay không chúng ta đều có thể nắm bắt được thông qua quá trình cài đặt theo ý muốn
Ứng dụng sensor tách bùn với nước
Tên này không sai đâu anh em; vì thực tế nó tách bùn với nước thật vì cài nhận bùn không nhận nước mà. Vậy ứng dụng của loại sensor phát hiện bùn lẫn nước này như thế nào ?
Ờ thì dùng để báo đầy hoặc báo cạn lượng bùn trong nước mà chúng ta đã bàn nãy giờ
Tuy nhiên; đó chỉ là một phương diện ứng dụng nhỏ trong các chức năng của loại thiết bị này
Vậy một số ứng dụng khác của cảm biến báo mức bùn là gì ?
Bạn không tin được đâu; mặc dù loại này thiết kế gần như 90% là inox nhưng lại báo mức axit hoàn toàn không vấn đề. Để giải thích tại sao cảm biến đo mức bùn lại dùng được cho axit; thì tý mọi người có thể tham khảo cấu tạo bên dưới của loại thiết bị này
Ứng dụng tiếp theo chính là đo mức dầu như dầu đậu nành, dầu cá lẫn tạp chất; dầu điều, dầu diesel, báo cạn mức xăng trong bồn với khả năng tích hợp chống nổ cao; báo mức dầu do, dầu fo….
Một ứng dụng khá hay cho loại thiết bị báo mức bùn đó là phát hiện các chất lỏng có độ bám dính cao. Trường hợp này nó đóng vai trò như một thiết bị cảnh báo đầy cạn mà chất lỏng bán dính có thể là nhựa đường, mật rỉ đường sệt, siro; nhớt đặc, sơn, nhựa cao su…..
Bên cạnh đó; loại sensor này còn ứng dụng trong các bồn chứa hoá chất với nhiều nhân tố khác nhau.
Tham khảo thêm: Phao đo mức bùn
Cấu tạo cảm biến phát hiện bùn lẫn nước
Loại thiết bị này xét về tính chất cấu tạo chi tiết thì nó khá nhiều; vì vậy nên chúng ta chỉ xoay quanh những phần cấu tạo chính liên quan trực tiếp tới ứng dụng để anh em dễ nắm bắt và hiểu sâu sắc hơn về một trong những loại công tắc phát hiện mức bùn dưới đáy
Cấu tạo cảm biến phát hiện bùn lẫn nước chia làm 4 phần chính:
- Cáp nối
- Ren kết nối
- Thân cảm biến
- Que dò chất lỏng bằng tần số
Sau đây sẽ đi sâu về cấu tạo từng phân đoạn tạo thành một cảm biến báo mức bùn
Que dò mức chất lỏng
Đây được xem là phần quan trọng nhất; đánh dấu khả năng phát hiện bùn dưới đáy, phát hiện dầu trong nước hoặc thậm chỉ ứng dụng cho các môi trường axit hoá chất
Lý do cảm biến đo mức bùn không bị ăn mòn; không bị bám dính trong quá trình đo là ở phần que dò này. Nó được thiết kế một lớp nhựa đặc biệt; cho dù là axit hoá chất độ ăn mòn mạnh cũng không ảnh hưởng đến tuổi thọ thiết bị
Và tất nhiên; lớp nhựa sensor có tính chống bám dính cực cao
Đường kính que báo mức bùn 14,6mm
Độ dài tầm 12,5mm
Thân cảm biến phát hiện bùn sâu 3m 5m 8m 10m
Phần thân thiết bị đo có chứa lớp boar mạch chuyển đổi tín hiệu tần số cảm biến đo được; thành tín hiệu rơle điều khiển theo phương thức on hoặc off
Bao quanh boar mạch là một lớp vỏ inox dày để bảo vệ và chống sự xâm nhập nước lên tới ip68
Tại phần thân có thiết kế một con mắt cảm ứng dùng để lấy thiết bị nam châm; hoặc bút từ đảm nhận nhiệm vụ cài đặt mức thấp hoặc mức cao; thể hiện vai trò báo đầy báo cạn bùn tại các dự án quan trắc do nhà nước đề ra; hoặc nhà máy yêu cầu tại các bể chứa nước thải
Chiều dài thân sensor báo bùn 58,5mm
Đường kính phi 28mm
Ren kết nối hay mặt bích
Đây là phần cơ khí thuận tiện cho việc lắp đặt sensor. Đối với những dự án lắp mới thì ok loại ren nào cũng được vì mình chưa thiết kế ren; tuy nhiên với những công trình thay thế sản phẩm thì ai cũng muốn bước ren kết nối sản phẩm mới giống cái cũ để dễ lắp vào và không cần thay đổi cấu trúc ren
Thông thường các kết nối ren của thiết bị báo mức bùn là loại ren G3/4
Nhưng cũng có một số trường hợp nhà sản xuất cần loại ren mặt bích hoặc Clamp thậm chí ren G1
Cáp nối truyền tín hiệu
Cáp nối thì chúng ta cũng không cần quan tâm lắm vì đây là thiết kế cáp mặc định. Mà mấy cái cảm biến báo mức bùn của châu âu như eu hoặc g7 ; đều được thiết kế những chuẩn cáp xịn nên anh em yên tâm
Chúng ta chỉ nên chú ý phạm vi cần báo mức bùn có độ sâu bao nhiêu so với mặt chất lỏng; và phần nối dây từ mặt chất lỏng về tủ điện bao nhiêu mét để tính ra chiều dài dây cáp cần sử dụng
Thông số kỹ thuật cảm biến báo mức bùn
Nãy giờ giới thiệu thì anh em cũng đã phần nào hiểu qua về một vài thông số căn bản của loại thiết bị cảnh báo mức bùn này
Nên mình sẽ tóm gọn sơ lược một vài thông tin cốt lõi để người dùng hiểu rõ hơn về con sensor báo mức bùn này
Nguồn cấp 7….34v dòng Dc. điều này có nghĩa bạn có thể sử dụng nguồn loop đấu trực tiếp lấy nguồn trên dòng 4-20ma; hoặc có thể sử dụng nguồn 10v, 12v hoặc tối đa 24v đều được cả
Tín hiệu output PNP. Trường hợp anh em nào muốn dùng cảm biến báo bùn tín hiệu NPN thì có thể đấu với 1 con relay trung gian là được; về phương pháp đấu này mình sẽ hướng dẫn
Mặc dù thiết bị báo mức bùn thiết kế que đo ngắn; lớp nhựa bọc rất mỏng nhưng nó có thể chịu được áp suất tối đa 100 bar. Điều này đồng nghĩa dưới 100 kg không bị bong lớp nhựa
Max dòng điện đầu ra pnp 300 mA
Sensor được trang bị 2 đèn led nhỏ:
Đèn led đỏ dùng để thể hiện trong quá trình cài đặt
Đèn led xanh dùng thể hiện cảm biến báo mức bùn đang hoạt động bình thường
Cảm biến được thiết kế IP68
Phạm vi hoạt động tốt nhất của thiết bị nằm tỏng khoảng -40….80 oC
Kết nối ren có 2 chuẩn G3/4 hoặc 3/4 NPT. ngoài ra còn một số kết nối úng dụng trong vài môi trường đo đặc biệt như clamp, mặt bích….
Mua thiết bị cảnh báo lượng bùn ở đâu
Dưới đây là thông tin liên hệ để anh em mua cảm biến báo mức bùn dựa vào nhiêu phương pháp khác nhau. Ngoài vấn đề báo on/off xuất tín hiệu relay; thì vẫn còn một số phương án khác đo mức bùn như siêu âm; áp suất thả chìm…
Tuỳ từng yêu cầud dự án để đưa ra một phương án quan trắc mức bùn tốt nhất; vừa giá rẻ lại thuận lợi cho anh em kỹ thuật lắp đặt một cách dễ dàng
