cảm biến báo mức dinel dlm-35n | Giải pháp đo mức chất lỏng bằng phương pháp điện dung hiệu quả
Phần tóm tắt thu gọn
Một trong những cách mà chúng ta hay dùng để đo mức nước trong hàng loạt các môi trường ở mức độ ph và nhiệt độ khác nhau. Đấy chính là phương pháp đo mức trực tiếp bằng cách gắn các que thăm dò mức chạm vào chất lỏng. Cảm biến báo mức dinel dlm-35n hiện nay đang đứng tốp đầu trong các loại cảm biến điện dung đo mức giá rẻ
Điểm quan trọng là dlm-35n nó là model có nhiều sự lựa chọn nếu chúng ta mở datasheet của dòng thiết bị này lên sẽ thấy cực kỳ nhiều ứng dụng phổ biến. Ví dụ như đo mức nước nóng trong lò hơi; kiểm tra mức siro, sữa, nước ro không dẫn điện trong các bồn chứa….
Vậy ! sensor dlm-35n là gì sẽ được diễn giải chi tiết đưới dây để anh em thấy được sự đa năng; và mức độ chính xác của dòng thiết bị đo mức nước điện tử này mang lại cho nhiều hệ thống sản xuất tại Việt Nam.
Cảm biến báo mức dinel dlm-35n là gì
dlm-35n là một loại cảm biến điện dung hay còn gọi là sensor dlm-35 chuyên dùng để đo mức lượng chất lỏng tồn tại trong một bồn chứa bằng inox; bồn nhựa hay bể xi măng. Chức năng của con này dùng để so sánh mực nước thông qua que thăm dò từ đó xuất tín hiệu 4-20ma hoặc 0-20ma tương ứng để người dùng dễ dạng biết được lượng chất lỏng trong bồn tại từng thời điểm đang là bao nhiêu mm
Điều này cho thấy đây là một con cảm biến điện dung đo mức tuyến tính một cách liên tục theo từng chu kỳ chất lỏng được bơm vào từng bồn chứa. Sự tuyến tính này thể hiện rất rõ nét khi dòng 4-20mA output ra từ thiết bị đi về plc để lập trình giám sát hoặc đấu nối vào các bộ đọc tín hiệu mực nước
+10 loại cảm biến điện dung dlm-35n của hãng dinel
Với sự đa dạng của nhiều hệ thống sản xuất lắp đặt tại các nhà máy hiện nay; thì việc hãng dinel cho ra nhiều options cho cảm biến dlm-35n để đảm bảo khả năng phù hợp vì một lợi ích đồng nhất cho người sử dụng
Trong sự đa dạng về chủng loại của thiết bị này chúng ta sẽ thấy được nhiều options phục vụ cho các môi trường đo khắc nghiệt; và các khía cạnh tín hiệu output đầu ra dạng analog hay modbus rs485 cho từng loại cảm biến dung kháng trên
Dưới đây là tổng hợp chi tiết 5 loại của biến dùng khá nhiều trong các không gian bồn chứa trong nhà máy
Dinel dlm-35n-20 | dlm-35n-30
Sinh ra từ một loại điện cực được tích hợp inox 316; thì bản thân dòng sensor điện dung dlm-35n-20 được phát triển mạnh mẽ tại các hệ thống đo mức dầu liên tục trong bồn theo từng chu kỳ đóng ngắt điều khiển của bơm dầu
Song song với chất lỏng không dẫn điện như dầu thuỷ lực; dầu diesel, dầu cá, dầu thực vật, xăng petrol…. Thì cảm biến dlm-35n-20 còn đảm nhận vai trò rất nhạy trong việc kiểm soát lượng nguyên liệu xi măng, bột mì, hạt nhựa; cát đá… với phạm vi đo kéo dài tới 2m
Loại que thăm dò nguyên liệu của dinel trên được thiết theo bản năng là inox; nên anh em có thể cân chỉnh được chiều dài que đo bằng cách cắt bớt để đảm bảo thuận lợi cho quá trình lắp đặt đạt hiệu quả tối ưu nhất
Về thiết kế thì:
Sensor dinel dlm-35n-20 có đường kính que đo phi 8mm và chiều dài lắp trong bồn tối đa 2000 mm; độ dài bước ren 22mm
Giữa que thăm dò mực nước với phần ren có 1 lớp nhựa trắng dài tầm 15mm. Thiết kế này nhằm mục đích giúp cho que dò của sensor dlm-35n-20 tránh trạm trực tiếp với phần ren gây nên sai số trong quá trình vận hành
Kết thúc bước ren của loại thiết bị dinel là phần đầu cảm biến chứa mạch chuyển đổi cao tầm 42mm; theo sau đó là phần cáp lõi 2 hoặc 3 dây dẫn tín hiệu tuỳ thuộc vào đầu ra là analog loại điện áp hay dòng điện
Đối với dòng cảm biến dinel dlm-35n-30 nó có thiết kế giống loại -20; nhưng đường kính que đo nhỏ hơn tầm 6mm. Tuy nhiên; loại này ta có thể thuết kế độ dài ngắn que đo một cách linh động tại Việt Nam khá dễ dàng
Điểm đặc biệt; khả năng mở rộng phạm vi đo của sensor dlm-35n-30 lên tới max 3000mm
Sensor dlm-35n-21 | dlm-35n-22
Được biết đến là 2 loại que điện dung đo mức có tính dẫn điện cực cao. Xét về tính chất độ nhạy trong khi đo thì khẳng định 100% đây là nhòm thiết bị đo mức chất lỏng tốt nhất trong các dòng options dlm-35 của hãng dinel hiện nay
Và tất nhiên; bản thân các thiết bị đo mức dlm-35n-21 hoặc dlm-35n-22 nó hoàn toàn không đo được các chất lỏng không có tính năng truyền điện.
Về thiết kế cảm biến dlm-35n-21 được thiết kế một lớp nhựa FEP bọc xung quanh que inox để đi đến cảnh giới phù hợp được nhiều môi trường đo khác nhau
Ví dụ ngoài việc chúng ta ứng dụng sensor dlm-35n-21 trong vấn đề đo mức nước; nước thải có độ ăn mòn cao; thì bản thân loại cảm biến này hoàn toàn có thể đo được mức chất lỏng cần tiêu chuẩn vệ sinh an toàn thực phẩm như sốt cà chua; nước ngọt coca cola, pepsi; sữa, đường; siro…..
Đối với thiết bị dinel dlm-35n-22 thì hoàn toàn khác bởi lớp áo bọc quanh que inox đo mức là vỏ nhựa PFA. Loại nhựa này được ứng dụng chống hơi nước xâm nhập cực kỳ hiệu quả; và chuyên dùng trong các môi trường chất lỏng dạng như axit; hoá chất có độ ăn mòn nhẹ

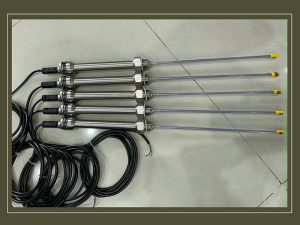

Cảm biến nước nóng dlm-35nt-25
Tại sao tới dòng dlm-35n-25 lại có chữ T sau N mà không phải như các chuẩn trên ?
Một ứng dụng thực tiễn mà rất nhiều anh em lò hơi đang ứng dụng đến chính là cảm biến đo mức dlm-35nt-25. Chữ T ở đây đại diện cho khác năng chịu nhiệt; chịu áp cực kỳ cao của loại sensor báo mức này
Và tất nhiên; tất các các dòng báo mức của dinel kể trên đều có chuẩn NT ví dụ như dlm-35nt-20; dlm-35nt-21 và bản thân dlm-35nt-22 đều có cả.
Nhưng có một điều nếu không chú ý anh em khó biết được răng bản thân dlm-35nt-25 mặc dù có khả năng chịu nhiệt như các dòng trên; nhưng áp suất chịu nhiệt của thiết bị này cao nhất trong số các que thăm dò mực nước của hãng dinel
Trong đó; phổ biến nhất là các dòng dlm-35nt-25 que dài 250mm, 300mm; 450mm; 700mm, 1000mm và 1200mm tín hiệu ra 4-20ma được ứng dụng nhiều nhất tại các bồn chứa nước nóng, hoặc nước lạnh có nhiệt độ cao
Ví dụ:
Đo mức sữa nóng bồn cao 460mm thì ta chọn model dlm-35nt-25-g3/4-i-h-e450-k3-shv
Hoặc đối với những bồn đo mức nước nóng như lò hơi ở nhiệt độ tầm 160 oc cao 500mm ta dùng dlm-35nt-25-g3/4-i-h-e485-k3-shv
Và bản thân tôi cũng đã gặp những bồn chứa nước nóng làm dung dịch dùng để pha trộn điều chế chất lỏng khác theo tỷ lệ nhất định với dải nhiệt lên tới 180 oC; bồn cao tầm 720mm. Nếu gặp trường hợp này ta chọn model dlm-35nt-25-g3/4-i-h-e700-k2-shv
Cảm biến dinel dlm-35n-31
Là một con điện dung bao hàm rất nhiều cách thức giúp anh em sở hữu các phương pháp đo mức nước hợp lý. Bởi bản thân dlm-35n-31 của hãng dinel cho phép chúng ta kiểm tra được mức chất lỏng dẫn điện hoặc tính năng dẫn điện cực kém như nước tinh khiết
Về kết câu; dòng sensor này của dinel có thiết kế lớp bot bọc fep quanh đầu que dò và khả năng chịu nhiệt độ cao. Cho nên việc chúng ta ứng dụng loại này cho các môi trường axit hoá chất có độ ăn mòn vừa phải là cực kỳ phù hợp
Ví dụ:
Ứng dụng nhà máy có một bồn inox chiều cao 1280mm chứa hoá chất ở nhiệt độ 40-60 oC. Họ cần một thiết bị báo mức lượng hoá chất trong bồn liên tục để lấy tín hiệu 4-20ma đưa về plc thì ta chọn mã
Dinel dlm-35n-40 | dlm-35n-41
Là 2 dòng đo mức chất lỏng hoàn toàn không phụ thuộc vào khoảng cách lắp đặt. Bời trong thiết kế đặc biệt của chúng có một ống bảo vệ tham chiếu giúp so sánh điện dung giữa các chất lỏng từ đó quy ra dòng điện 4-20ma để báo thể tích thực lượng nước trong bồn
Trong đó; cảm biến đo mức dlm-35n-40 đảm nhiêm vai trò đo các chất lỏng không có tính năng dẫn điện ví dụ như xăng; dầu, nước ro….Chúng được thiết kế một que inox thăm dò mức xăng dầu; đồng thời bao quanh que là một ống tham chiếu đường kính 22mm để bảo vệ que và tránh các vật cản ảnh hưởng đến sóng gây sai số khi đo
Riêng đối với con cảm biến dlm-35n-41 thì chuyên trong lĩnh vực giám sát các chất lỏng có tính năng dẫn điện như nước; nước thải, chất lỏng bồn chứa có cánh khuấy nó đều đo mức được. Với những dòng thiết bị của dinel mà có thiết kế mấy thanh inox thế này thì khả năng chịu nhiệt độ và áp suất khá là cao
Cảm biến đo mức dlm-35n-50
Được người dùng xem như một thước đo khoảng cách cách vật liệu rặn với phạm vi bồn chừa có thể lên tới max 6000mm. Điều này có nghĩa là ở các phạm vi đo mức xi măng, cát đá hay bột, hạt nhựa tầm 2m, 3m, 4m ,5m; 6m đều dùng được cảm biến dlm-35n-50
Loại này được thiết kế đầu cảm biến kết nối với sợi dây cáp inox kéo dài theo chiều sâu bồn chứa. Và chúng ta nếu có lỡ đặt phạm vi đo dài quá thì vẫn có thể cắt bớt dây cáp và calip lại để ra dòng 4-20ma cho đúng
Ví dụ như đo bồn chứa liệu chiều cao 2m thì ta chọn model đo mức dlm-35n-50-g3/4-i-b-e2000-k2-shv
Cảm biến dinel dlm-35n-52
Mặc dù sinh sau đẻ muộn tới năm 2023 thì sensor đo mức dinel dlm-35n-52 mới được hãng cho ra đời nhằm tăng phạm vi đo mức chất lỏng trong những bồn cao trên 2-3m
Điều này; giúp chúng ta cực kỳ thuận lợi trong vấn đề chọn ra một loại cảm biến báo mức liên tục giá rẻ phù hợp với từng túi tiền của các loại dự án khác nhau
Bản thân cảm biến dlm-35n-52 được thiết kế dây cáp inox 316l bọc nhựa được ứng dụng trong tất cả các môi trường chất lỏng cần đo mức như axit; hoá chất, xăng dầu; cồn. Đặc biệt; riêng loại sensor này của dinel không phần biệt chất lỏng dẫn điện hoặc không dẫn điện nó đều đo được tất
Phạm vi đo của thiết bị dlm-35n-52 cho phép chúng ta chọn kiểm soát được các bồn có chiều cao 5m, 7m, 8m, 9m và thậm chí là 10m. Tuy nhiên; nhược điểm của con này là không chịu được áp suất trong phạm vi đo mức có lượng chất lỏng dải nhiệt từ 160….200 oC
