Cảm biến radar LR83 : Giải pháp báo mức sâu 10m, 15m, 20m, 30m

Cảm biến đo mức dạng radar LR83 hãng flowline | Dòng radar đo mức tín hiệu ra 4-20ma, modbus rs485

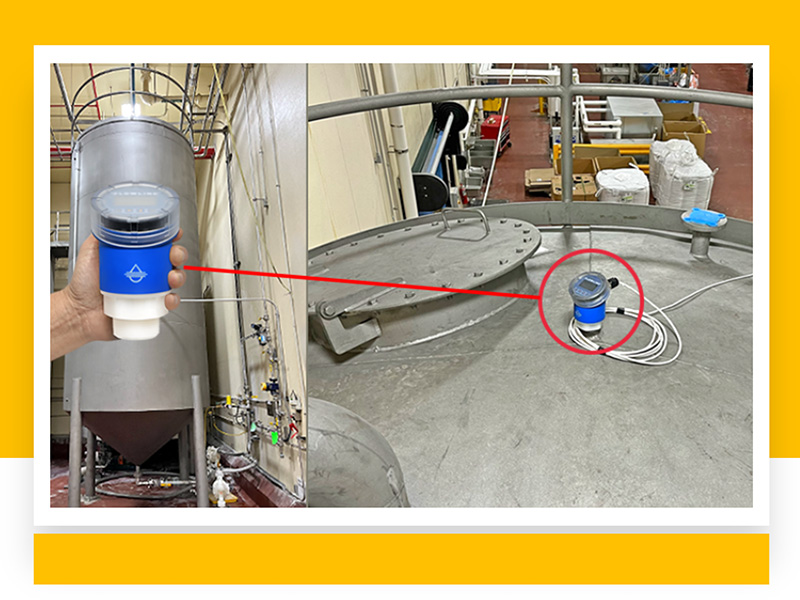

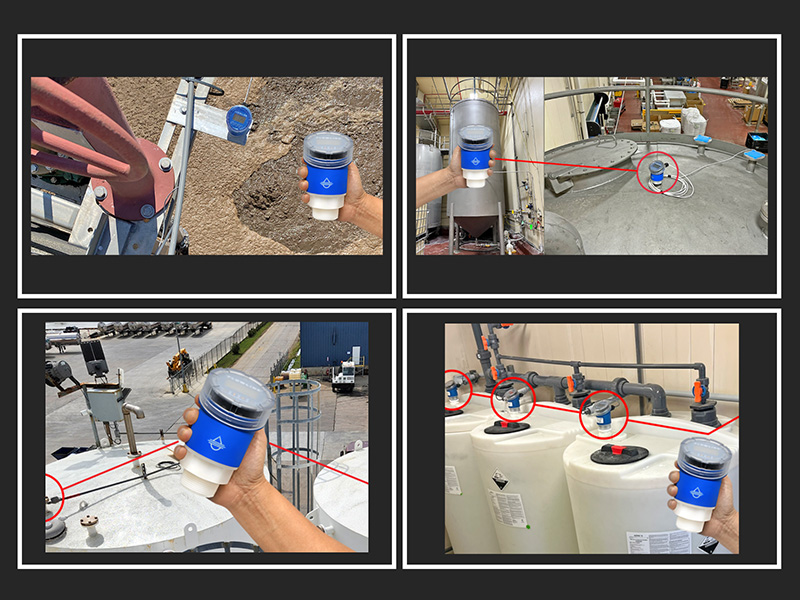

Bạn đang cần giải pháp đo mức chất lỏng, đo mức chất rắn với độ sâu bao nhiêu mét ? Hãy thông báo để chúng tôi hỗ trợ thông qua các phương pháp bắn sóng radar được gắn trên các bồn chứa, các dòng băng tải liệu, các silo với nhiều ứng dụng đa dạng

Đối với các loại cảm biến đo mức dạng radar thì đây là phương pháp theo dõi giám sát điều khiển lượng nguyên liệu trong bồn; luôn đạt độ chính xác cao nhất trong số các phương pháp báo mức chất lỏng hiện nay

Dựa vào phương pháp báo mức không tiếp xúc này; người sử dụng có thể biết được trong bồn chất lỏng hiện tại còn bao nhiêu lít, bao nhiêu khối hoặc đang ở chiều cao mấy mét trong bồn; đối với chất rắn cũng vẫn biết được phạm vi và khối lượng chất rắn trong silo chứa hiện tại một cách sát với thực tế

Cảm biến đo mức dạng radar LR83 là gì

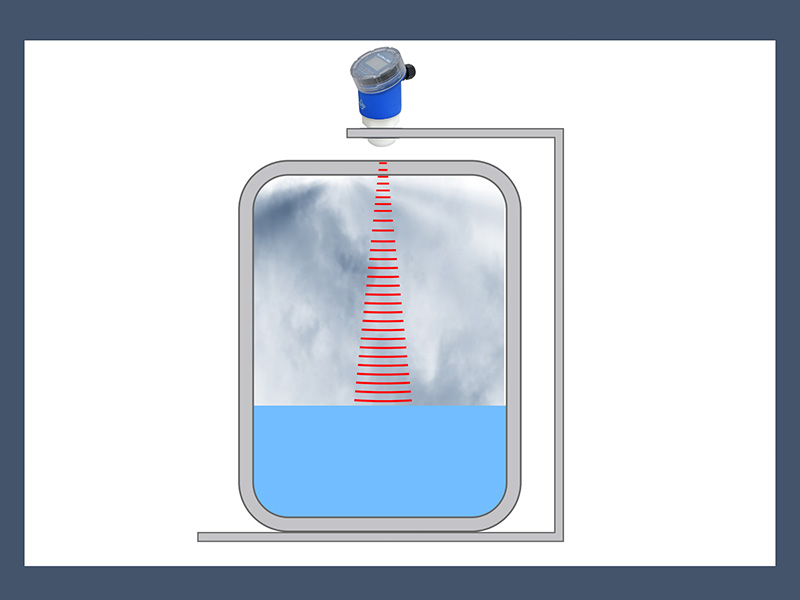

Đây là dòng cảm biến tên tiếng anh gọi Radar Level Sensor Transmitter là một loại thiết bị có cấu tạo nhỏ gọn sử dụng công nghệ sóng điện tử để kiểm tra và đo đạc khoảng cách bề mặt chất lỏng; chất rắn với độ chính xác cao. Thông qua phương pháp đo không tiếp xúc giúp thiết bị hoàn toàn không bị ảnh hưởng bởi các yếu tố bên ngoài tác động gây nhiễu sóng; đồng thời đảm bảo độ bền cho thiết bị hoạt động trong thời gian dài

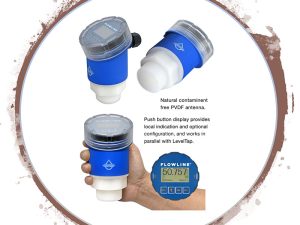

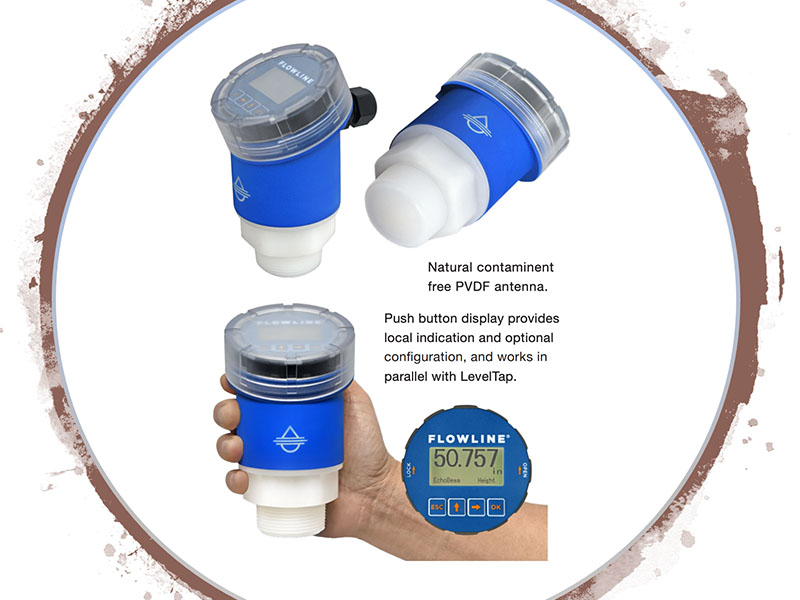

Radar Sensor LR83 là một trong những dòng cao cấp có thiết kế màn hình hiển thị cho phép người dùng tự do cài đặt thông qua nhiều cách đặc biệt. Ví dụ như sử dụng nút bấm để cài đặt khoảng cách đo; setup tốc độ bắn sóng, sử dụng chức năng công nghệ Bluetooth 5.0 để kết nối và cài đặt trực tiếp trên các dòng điện thoại hiện nay

Thông số kỹ thuật cảm biến radar LR83

Chúng ta nắm bắt các thông tin kỹ thuật sẽ giúp ích rất nhiều cho việc:

• Lựa chọn sản phẩm phù hợp với các yêu cầu thiết kế lắp đặt mà chủ đầu tư đưa ra
• Đảm bảo mức giá phù hợp với đúng ứng dụng đo mức
• Khả năng chịu môi trường khắc nghiệt như nhiệt độ; áp suất được cải thiện đáng kể
• Tăng độ chính xác nếu như chúng ta chọn đúng phạm vi đo phù hợp với các bồn bể chứa chất lỏng, chất rắn

Vậy đối với thông tin kỹ thuật cảm biến lr83 chúng ta cần quan tâm điều gì ?

Đo khoảng cách 5m, 8m, 12m, 20m hay 30 mét

Chính phạm vi khoảng cách này là một trong những nguyên nhân gây nên mức độ đội giá thành của sản phẩm. Đối với một dòng radar đo mức thì khoảng cách bắn sóng càng đúng với phạm vi đo mức chiều cao bồn thực tế thì giá càng rẻ

Bên cạnh đó; việc chúng ta biết được khoảng cách đo vật thể hoặc chất lỏng giúp tăng cường độ tin cậy trong quá trình đo. Ví dụ: Silo cát cao 8m mà bạn sử dụng dòng radar bắn sóng khoảng cách 0-30 mét thì độ chính xác làm sao bằng việc sử dụng radar đo khoảng cách 8m

Chính vì thế; chúng ta phải đo đạc kích thước bồn bể chứa nguyên liệu; sau đó xác định đúng khoảng cách chiều sâu cần đo phạm vi xa bao nhiêu thì chọn dòng radar đo mức xa bấy nhiêu

Tín hiệu ra 4-20ma hay modbus rs485

Đối với hầu hết các phương pháp đo mức sử dụng radar hiện nay; thì việc đo mức dạng sóng đều trả về tín hiệu 4-20ma là thông dụng. Bởi hầu hết các đầu đọc hiển thị điều khiển như bộ hiển thị mức; thiết bị plc, biến tần đều ưu tiên thiết kế nhận tín hiệu 4-20ma

Nhưng xét về phạm vi truyền tải dữ liệu xa mà không ảnh hưởng nhiễu bởi môi trường đo; tính năng cài đặt đa dạng chính xác cao hơn thì radar tín hiệu ra rs485 là một sư lựa chọn hoàn hảo cho việc theo dõi giám sát chất lỏng hoặc chất rắn

Dựa vào thông tin chủ đầu tư yêu cầu để chúng ta nắm bắt được việc chọn cảm biến đo mức dạng radar tín hiệu ra là analog hay modbus. Từ đó; lựa chọn thiết bị phù hợp với ứng dụng sản xuất trong nhà máy

Tiêu chuẩn phòng nổ – Chống cháy nổ

Nếu bạn chọn dòng radar phiên bản thiết kế các tiêu chuẩn phòng nổ; chống cháy nổ Ex ia thì chắc chắn một điều ứng dụng đo mức dạng sóng này sẽ được dùng cho các loại xăng, dầu diesel, hoá chất dễ cháy nổ….

Đối với các môi trường đo mức như xăng dầu, hoá chất dễ cháy thì tiêu chí thiết kế phòng nổ là điều bắt buộc khi mua về lắp đặt để giám sát

Kích thước, góc phát, độ chính xác, nguồn cấp

Những thông số kỹ thuật này rất quan trọng; giúp chúng ta có bản vẽ thiết kế sản phẩm từ đó tạo bước ren kết nối phù hợp tại khu vực cần đo

Bên cạnh đó; nắm bắt được kích thước sensor radar lr83 giúp người dùng có thể phán đoán được vị trí lắp trong những khu vực giám sát nhỏ hẹp

Đố với cảm biến đo mức dạng radar chúng ta có 2 mức độ đo chính xác tiêu chuẩn:

• Phạm vi đo 0,4m …. 30 mét ứng dụng cho các loại chất lỏng có độ chính xác ± 2mm
• Phạm vi đo 0,4m ….15 m cho các ứng dụng chất rắn cũng có độ chính xác ± 2mm
• Tuy nhiên; đối với phạm vi báo mức 0….390mm thì độ chính xác ± 10mm

Điều này cho thấy khi đo khoản cách chất lỏng; chất rắn càng ngắn thì mức độ chính xác của sensor radar lr83 càng giảm. Phạm vi bắn sóng càng xa thì độ chính xác càng cao

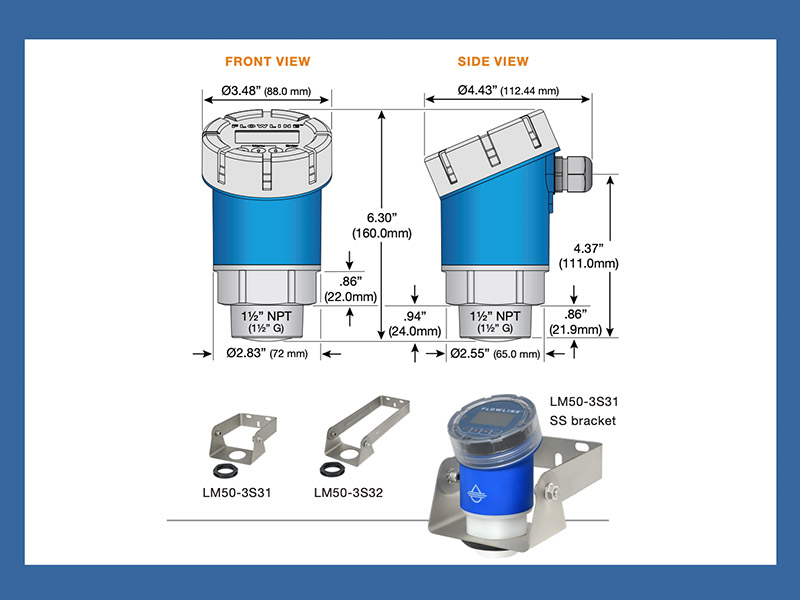

Chiều cao cảm biến lr83 160mm. đường kính đầu hiển thị 88mm

Kết nối ren thiết bị có 2 loại: 1 1/2 NPT và G1 1/2″

Nguồn cấp 12-30 VDC, 9-27 VDC

Các loại cảm biến đo mức LR83 tốt nhất

Mặc dù cảm biến lr83 được gọi chung là dòng sensor radar nhưng sản phẩm được thiết kế ra nhiều chủng loại khác nhau nhằm thích nghi với môi trường đo mức

Xét về tính chất vật liệu cần đo; khả năng tương thích với các bộ đọc hiện nay thì chúng ta có 3 dòng cảm biến đo mức dạng radar lr83

Radar lr83 tín hiệu ra 4-20ma

Là loại đo mức radar luôn được thiết kế mặc định đầu ra 4-20ma tương ứng với khoảng cách đo mức trong các bồn chứa liệu

Ví dụ:

Đo mức nước thải với bể chứa 12 mét yêu cầu tín hiệu đầu ra analog. Đối với trường hợp này mình sẽ chọn cảm biến đo mức dạng radar tín hiệu ra 4-20ma

Điều này đồng nghĩa với việc radar đo mức nước thải khoảng cách 0…12 mét tương ứng đầu ra 4-20ma. Dưa vào thông tin này bạn có thể lập trình các bộ đọc nhận tín hiệu 4-20ma hiển thị ra phạm vi 0-12 mét tuyến tính tương ứng

Radar lr83 tín hiệu modbus rs485

Cảm biến đo mức dạng radar tín hiệu ra modbus là dòng thiết bị chỉ chuyên về việc đo khoảng cách nguyên liệu trả về tín hiệu rs485. Đây là một loại tín hiệu thông dụng có khả năng truyền tải dữ liệu đi xa mà không bị ràng buộc bởi các yếu tố gây nhiễu

Đối với dòng radar tín hiệu ra modbus người dùng có thể hiện chỉnh tốc độ bắn sóng và phản hồi tuỳ ý; có thể gán địa chỉ thông qua việc cài đặt bằng app điện thoại

Radar lr83 chống cháy nổ

Cảm biến đo mức dạng radar chống cháy nổ được sử dụng trong các môi trường chất lỏng; chất rắn có khả năng dễ cháy

Thiết bị được tích hợp các tiêu chuẩn hạn chế tia lửa điện khi xảy ra đoạn mạch chập mạch; ngoài ra để nhận biết các dòng radar đo mức phòng nổ nhà sản xuất có in trên tem sản phẩm tiêu chuẩn chống cháy nổ Ex

Radar LR83-0300

Cảm biến đo mức lr83-0300 là dòng radar đo khoảng cách giá rẻ nhất của hãng flowline. Sản phẩm đươc thiết kế khá đơn giản ứng dụng cho mọi phạm vi đo từ 30 mét nước trở xuống

Radar flowline lr83-0300 có thiết kế chuẩn đầu ra 4-20ma, Hart với bước ren kết nối tiêu chuẩn 1 1/2 NPT

Radar LR83-0310

Cảm biến radar flowline lr83-0310 là dòng đo khoảng cách có giá gần bằng radar lr83-0300. Sản phẩm được thiết kế màn hình hiển thị LCD bao gồm các nút bấm để thuẩn lợi cho việc cài đặt phạm vi đo mức theo yêu cầu

Dòng thiết bị này được cấu hình mặc định chuẩn ren kết nối G1 1/2″ chuẩn đầu ra 4-20ma tuyến tính hoặc 4-20ma Hard

Radar LR83-1300 / LR83-1310

Có mức giá trên 1000 EUR được tích hợp tiêu chuẩn phòng nổ dùng có các ứng dụng đo mức xăng, dầu cần độ chính xác cao

Cảm biến đo mức dạng radar LR83-1300 và radar LR83-1310 có thể cài đặt ứng dụng cho các dải đo 2m, 5m, 8m, 12m, 18m 25m…. Ứng dụng cho cả chất lỏng hoặc chất rắn với các phạm vi đo khoảng cách trên

Thiết kế mặc định của dòng radar này:

• LR83-1300 có kết nối ren 1 1/2″ NPT
• LR83-1310 có kết nối ren G1 1/2″
• Cả 2 dòng radar này đều có tín hiệu ra tiêu chuẩn 4-20ma hoặc 4-20ma Hart

Radar LR83-0301 / Radar LR83-0311

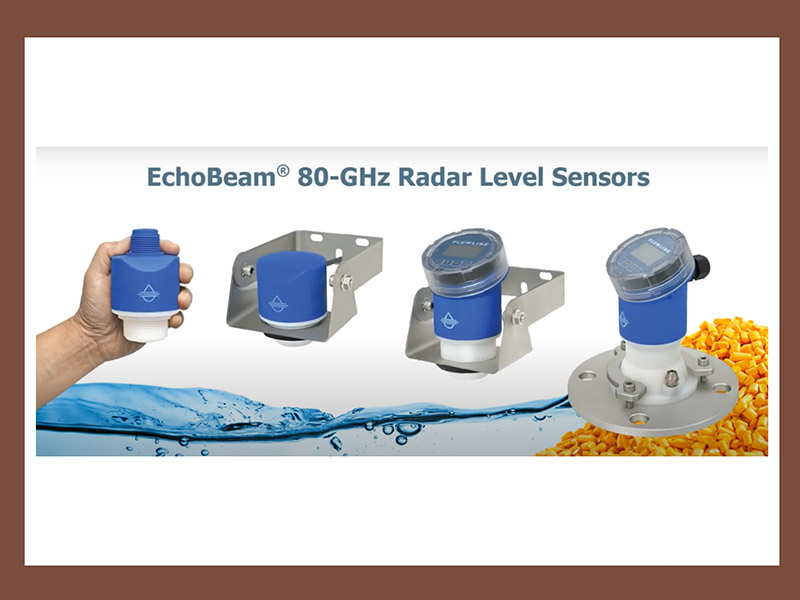

Là những thiết bị radar có tốc độ bắn sóng rất nhạy. Được trang bị những công nghệ sản xuất tiên tiến trong đó công nghệ 80 GHz là một trong những ví dụ điển hình giúp thiết bị đo có độ chính xác rất cao

Cảm biến radar LR83-0301 và radar LR83-0311 là những dòng radar tín hiệu ra modbus rs485 đầu tiên của hãng flowline với 2 loại kết nối chính  1 1/2 NPT và  G1 1/2″

Tín hiệu rs485 từ sensor radar sẽ được cấu hình cài đặt chuẩn xác thông qua ứng dụng LevelTap tải về trên điện thoại

Thông qua chế độ Bluetooth kết nối giữa cảm biến radar lr83 và điện thoại di động. Người dùng có thể cài đặt dải đo, tốc độ dữ liệu thông qua truyền thông modbus rs485 một cách dễ dàng
