Radar đo mức dầu 4-20ma tiêu chuẩn chống cháy nổ châu âu

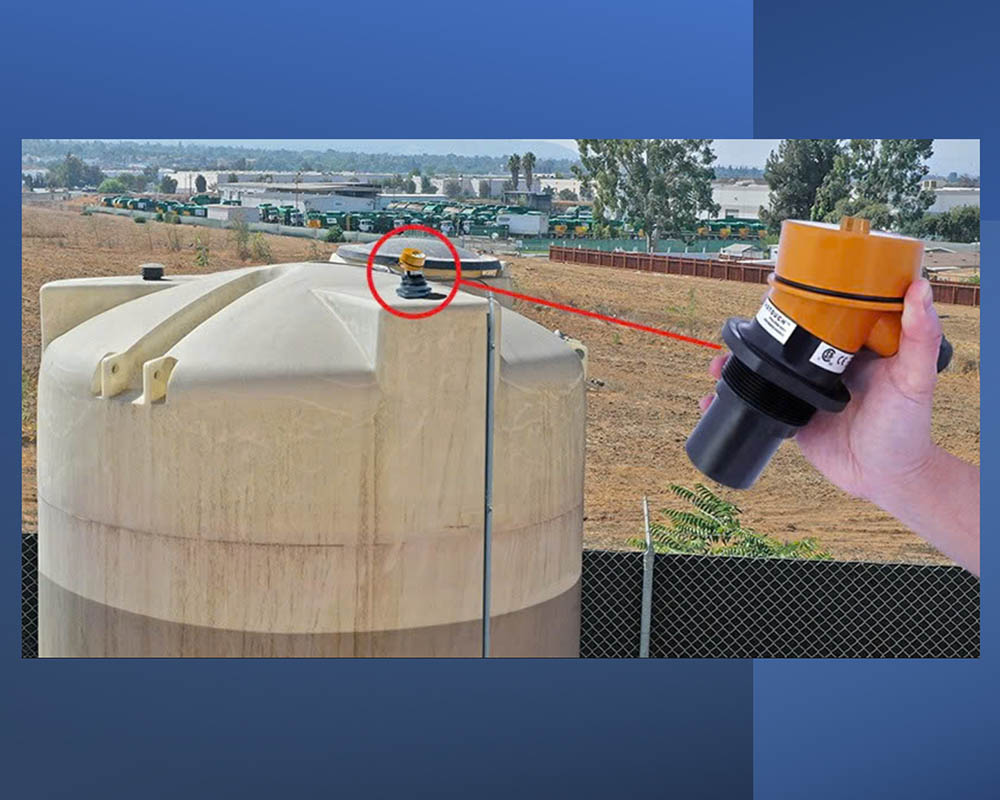

Cảm biến radar báo mức dầu | Phương pháp theo dõi lượng nguyên liệu dầu trong các tank chứa có độ chính xác cao

Các trạm chứa dầu hiện nay luôn phải được giám sát 24/24 để biết được mức liệu trong bồn còn bao nhiêu. Từ đó; người dùng can nhắc đến việc tích trữ thêm nguồn nguyên liệu này để phục vụ sản xuất

Nắm bắt được yêu cầu sử dụng. Các nhà sản xuất đã tạo ra rất nhiều dòng siêu âm dạng sóng để đo mức dầu

Tuy nhiên; khoảng cách đo mức của thiết bị siêu âm còn bị hạn chế; độ chính xác vẫn chưa đạt yêu cầu tối đa mà người sử dụng mong muốn. Chính vì thế; các dòng sensor radar dựa theo sự mô phỏng dạng sóng của siêu âm được hình thành với công nghệ hiện đại giúp tăng độ chính xác khi báo mức các loại dầu hiệu quả

Cảm biến radar báo mức dầu là gì

Radar báo mức dầu là một loại cảm biến sử dụng dạng sóng phát ra để mà kiểm soát được khoảng cách mức dầu trong các bồn chứa. Các loại dầu mà dòng sensor radar này đo được bao gồm: Dầu diesel, dầu do, dầu cá, dầu điều, dầu hoả, dầu fo, dầu thực vật……Bằng phương pháp đo khoảng cách dạng sóng độ chính xác cao nên thiết bị radar luôn được người dùng hướng tới với nhiều ứng dụng báo mức dầu trong sản xuất

Cảm biến radar báo mức dầu là một radar 4-20ma. Liệu thông tin này có đúng không ?

Hoàn toàn chính xác vì bản thân các dòng radar được tạo ra để đo khoảng cách mức nhiên liệu dầu trong tank chứa. Mà khoảng cách đo được sẽ trả về bằng tín hiệu 4-20ma. Các tín hiệu 4-20ma này được truyền về các thiết bị lập trình tiếp nhận và chuyển hoá thành phạm vi đo mức dầu hiện tại để người dùng dễ dàng quan sát, kiểm tra và hiệu chỉnh lượng dầu cần thiết phục vụ cho sản xuất

Ví dụ cảm biến radar đo mức bồn dầu diesel cao 40 mét

Những bồn dầu cao tầm 20m, 25m đến 40m là những bồn có trữ lượng lớn dầu diesel. Lượng dầu này có thể coi là nơi phân phối tổng để phục vụ cung cấp dầu cho các trạm xăng; các nhà máy sản xuất công nghiệp cần lượng dầu diesel lớn

Cho nên việc sử dụng radar báo múc dầu trong bồn để giám sát lượng dầu một cách chính xác là rất cần thiết. Đối với radar 40 mét thì khoảng cách đo của thiết bị này sẽ nằm trong dải từ 0…40 mét chiều cao bồn

Mà để biết được khoảng cách dầu trong bồn còn bao nhiêu thì các bộ đọc phải lấy được thông tin truyền từ radar. Vì vậy khoảng cách đo 0-40 ma từ radar phát ra dạng sóng sẽ tương ứng với điểm đầu và điểm cuối 4-20ma một cách tuyến tính

Ứng dụng cảm biến radar đo mức dầu 4-20ma

Có rất nhiều ứng dụng đo mức dầu sử dụng radar dạng sóng bởi thiết bị luôn đạt độ chính xác rất cao; và báo lượng dầu trong tank gần sát với thực tế. Lợi thế của các dòng radar mạnh mẽ hơn rất nhiều so với siêu âm bắn sóng ở phần công nghệ tần số

Đối với radar thì công nghệ tần số của chúng có một sử da dạng vượt bậc. Ví dụ cảm biến radar 26 GHz, rada 80 GHz, rada 120 GHz

Tần số radar càng cao thì góc phát sóng càng được thu hẹp; tín hiệu sóng bắn truyền đi khi đo khoảng cách vật thể, chất lỏng…. và tín hiệu phản hồi về luôn có tốc độ nhanh, chuẩn xác, mạnh mẽ. Cho nên đối với các ứng dụng đo mức dầu thì người dùng luôn cần tới các loại radar dạng sóng

Đo mức nước thải, hoá chất cao 3,5m, 5m, 12m

Mặc dù đo mức dầu là những dòng chất lỏng không có độ dẫn điện. Tuy nhiên; các bể chứa nước thải, bồn chứa axit hoá chất có độ dẫn điện cao thì bản than các dòng thiết bị radar báo mức đều có thể đo tốt với nhiều khoảng cách đo đa dạng trả về thông tin dữ liệu đo được thông qua tín hiệu analog 4-20ma hoàn chỉnh với tính tin cậy rất cao

Với nguyên lý bắn sóng vào bể mặt chất lỏng dòng radar châu âu này có thể đo được bất cứ nguyên liệu lỏng nào không phân biệt tính năng dẫn điện của các dòng lưu chất. Chính vì thế ứng dụng radar đo mức chất lỏng luôn có một sự đa dạng về chất và lượng

Điểm nổi bật khi đo mức nước thải hoặc axit hoá chất thì bản thân hơi nước từ các chất lỏng này hoàn toàn không ảnh hưởng đến độ chính xác trong cả quá trình đo của thiết bị

Đo mức dầu diesel trong các bon tàu chở hàng cao 6m

Tại mỗi tàu chở hàng đi biển thông thường sẽ thiết kế rất nhiều khoang chứa nước, khoang chứa dầu để cung cấp lượng lớn dầu diesel đễ dự trữ dùng làm nguồn nguyên liệu dữ trữ để cung cấp cho động cơ tàu vận hành lênh đênh trên biển cả

Việc thiếu hụt lượng dầu diesel sẽ dẫn đến không đủ nguyên liệu cấp cho tàu chạy. Điều này vô cùng nguyên hiểm khi thiếu nguyên liệu tàu sẽ lênh đênh trên biển động cơ không hoạt động

Chính vì thế; để nắm bắt được lượng dầu trong khoang chứa còn bao nhiêu để tàu đi được thêm bao nhiêu km thì cần một cảm biến radar báo mức dầu để giám sát cảnh báo khi cấp dầu vào khoang để tránh dầu tràn; hoặc cảnh báo dầu sắp hết đê người lái tàu cho cập bến cung cấp nguyên liệu trước khi di chuyển tới một vùng đất mới

Việc đo mức dầu bằng sóng radar vô cùng nghiêm mặt chặt chẽ; cần độ chính xác cao vì khoang chứa dầu rất rộng. 1 mm chiều cao dầu có thể tính mấy trăm lít dầu. Cho nên thiết bị báo mức mà không có tính tin cậy sẽ báo sai mức dầu làm chậm chễ hành trình tàu trên biển

Đo mức dầu trên các xe bồn cao 2m, 3m

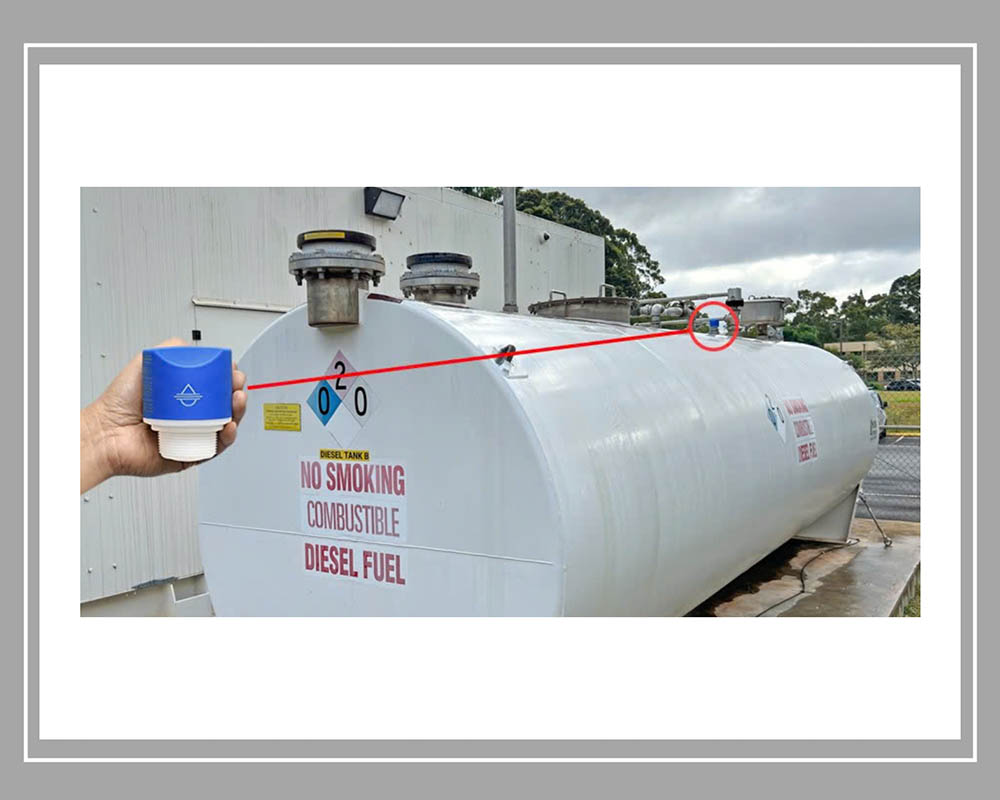

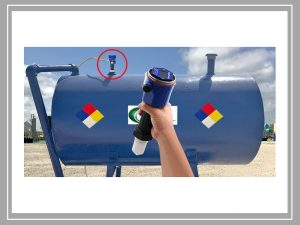

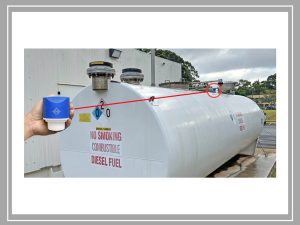

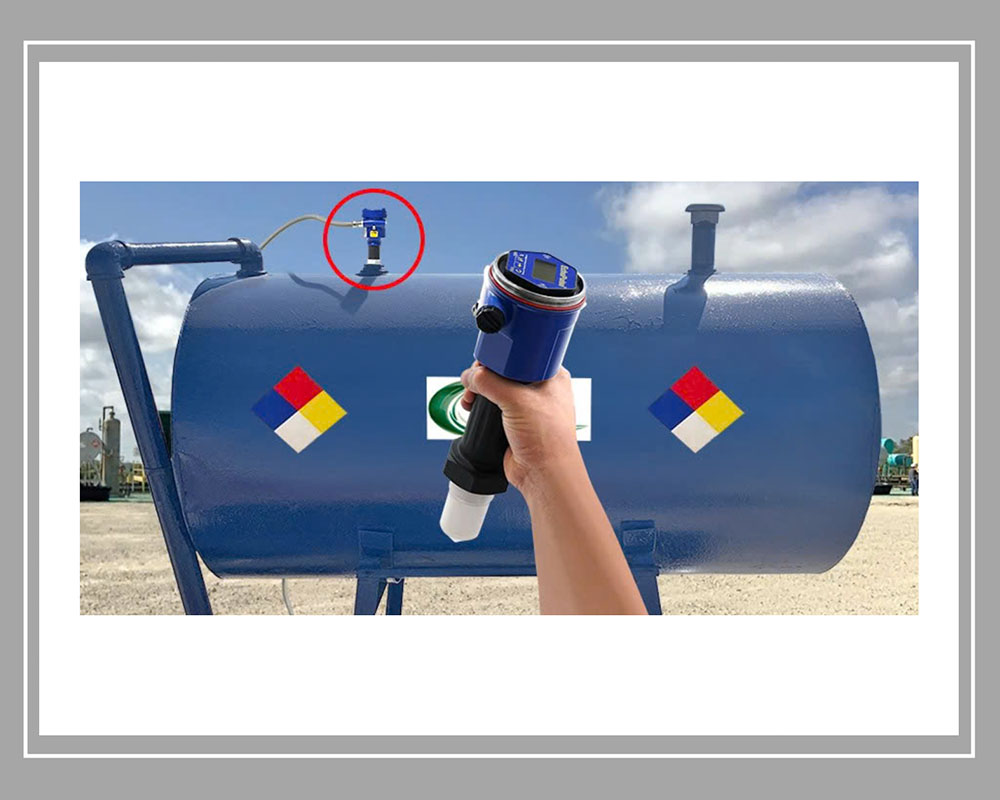

Thông thường thiết kế bồn dầu trên các xe chở dầu cung cấp cho các nhà máy, khách sạn, các khu sản xuất phức hợp sẽ có thiết kế bồn nằm ngang hình elip. Kiểu thiết kế này luôn gây sai số đo khi các cảm biến giám sát các nguồn nhiên liệu

Đặc biệt dầu diesel, dầu do là những nguyên nhiên liệu có giá trị cao chính vì thế việc lắp đặt cảm biến radar đo mức trên các xe bồn chứa dầu là phương pháp tối ưu. Vừa kiểm soát được lượng dầu bơm vào; lượng dầu bơm ra

Đồng thời; nếu các tín hiệu analog từ sóng radar kết hợp với các thiết bị truyền thông ethernet sẽ giúp cho người dùng giám sát quản lý được tất cả các xe chứa bồn chứa dầu vận hành ở mọi nơi thông qua internet

Bên cạnh đó; sử dụng cảm biến radar báo mức dầu diesel, dầu do còn giảm thiểu lượng dầu thất thoát rất lớn. Lý do là tài xế các xe bồn chứa thường chở dầu trên đường đi sẽ rút bớt lượng dầu ra để pha nước vào làm ảnh hưởng đến chất lượng dầu gây hư hỏng máy móc

Việc lắp đặt sensor radar dầu và định vị xe giúp người quản lý quan sát được hành trình xe chở dầu; đồng thời sẽ biết được lượng dầu bơm ra tại đâu, trong thời gian nào. Nhằm tránh tình trạng dầu pha nước

Đo tank dầu trong các nhà máy nhiệt điện cao 4m, 6m, 8m

Nhà máy nhiệt điện luôn cần một lượng dầu rất lớn để duy trì các máy móc. Do vậy; việc kiểm soát lượng dầu vào ra là rất cần thiết để tránh thất thoát dầu do nhân viên lấy đi. Đồng thời; máy đo mức radar sẽ cung cấp thông tin cho người dùng biết được lượng dầu hiện tại còn bao nhiêu thông qua dạng bắn sóng truyền tín hiệu analog về các đầu giám sát

Như chúng ta đã biết; tầm quan trọng của máy phát điện là luôn phải cung cấp điện cho hộ dân; cho các đơn vị sản xuất. Chính vì thế nguồn nguyên liệu dầu trong các nhà máy phát điện luôn phải có đủ trữ lượng cung cấp cho máy phát; và một trữ lượng dự phòng để duy trì trong quá trình chờ các xe bồn chứa từ khu vực cung cấp dầu tổng

Đấy là một trong  những ứng dụng chính sử dụng lượng nhiên liệu lớn mà các loại cảm biến radar báo mức dầu luôn duy trì vận hành liên tục 24/24 để giám sát trong hệ thống tự động hoá. Đối với các nhà máy sản xuất dầu cá, dầu mè, dầu ăn nhiệt độ cao cũng cần radar ứng dụng hỗ trợ

Cảm biến radar đo nhiên liệu dầu hoạt động ra sao

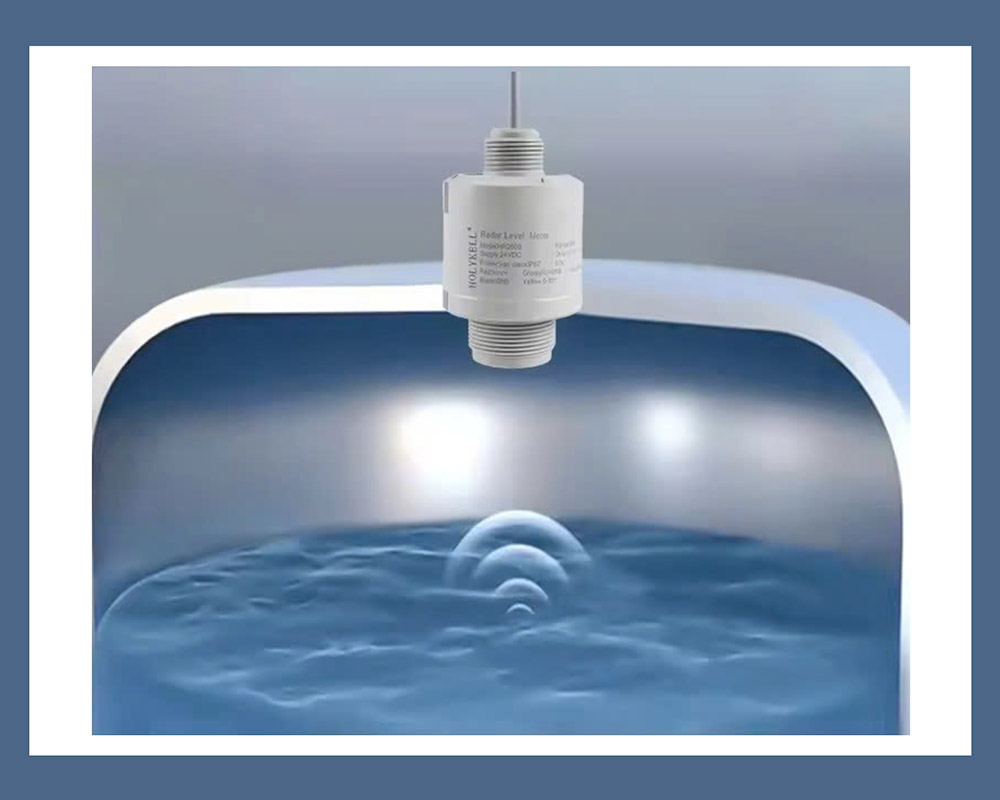

Với công nghệ tần số cực kỳ cao nên trong quá trình vận hành các dòng radar bắn sóng đo khoảng cách hoàn toàn không bị ảnh hưởng nhiều đối với các vật thể xung quanh. Vì trên nguyên tắc sóng chạm vào vật thể xung quanh sẽ gây ra hiện tượng báo ảo gây sai số lớn trong quá trình báo mức dầu

Trong khi; các dòng sensor radar này được thiết kế công nghệ tần số 75 GHz, 80 GHz, 120 GHz luôn có góc phát nhỏ khi đo khoảng cách chất lỏng từ xa; lực bắn sóng mạnh mẽ và thông tin phản hồi nhanh chóng

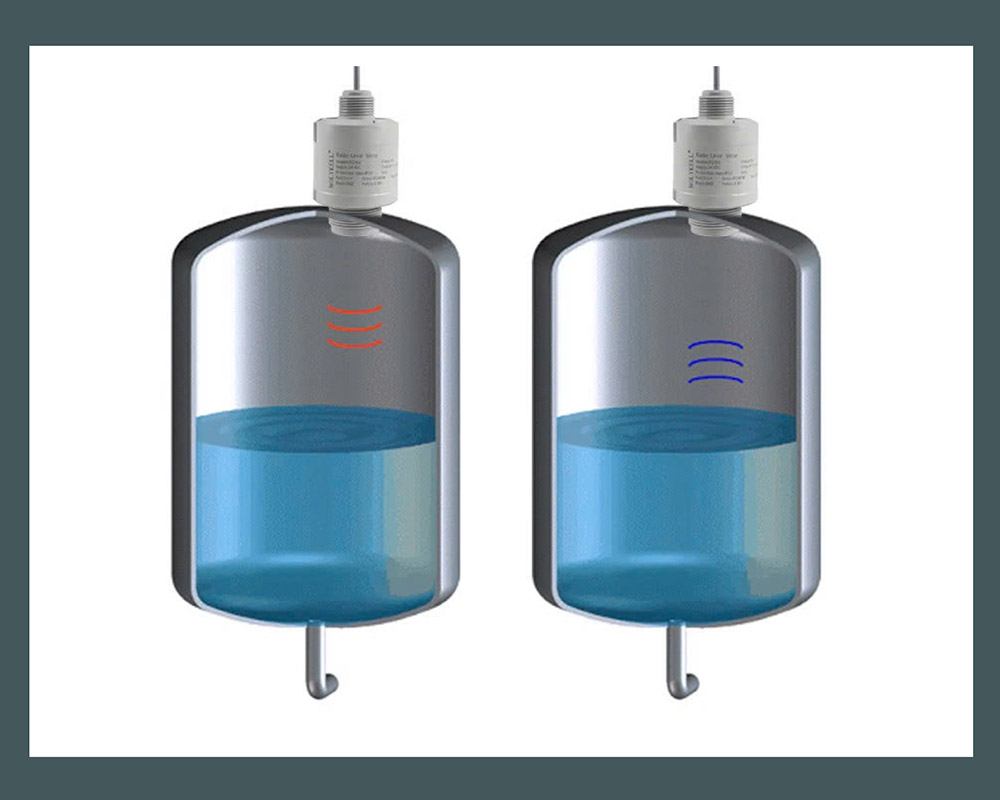

Dựa trên nguyên lý vận hành khi cảm biến radar báo mức hoạt động sẽ phát ra sóng có tần số lớn. Tần số bao nhiêu tuỳ thuộc vào thiết kế từng loại radar; thì lượng sóng này sẽ tạo ra một góc phát nhỏ tầm 4 độ, 6 độ hoặc 8 độ hướng tới mặt chất lỏng dầu; lúc này sensor đã xác định được chiều cao mức dầu đang chứa trong tank

Khi sóng chạm vào bề mặt nhiên liệu dầu thì phản hồi về sensor radar để thông báo kết quả đo thông qua tín hiệu analog 4-20ma. Tính tuần hoàn trong quá trình đo cứ liên tục như thế thông qua phương pháp sóng tiếp thu khoảng cách và phản xạ để thông báo kết quả mức dầu hiện tại đang có trong tank

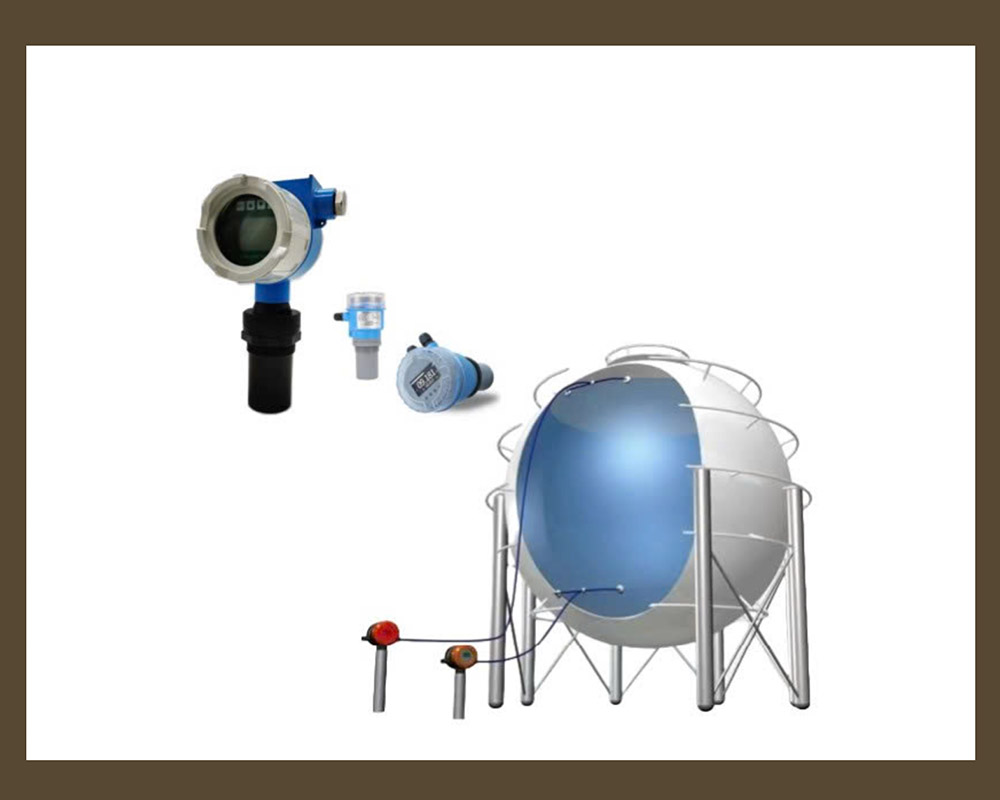

Ưu điểm của cảm biến radar đo mức dầu 4-20ma

Đối với các dòng radar đo mức dầu 4-20ma có rất nhiều ưu điểm đáp ứng được hầu hết các ứng dụng cần thiết trong các nhà máy hiện nay. Lợi thế của các ưu điểm  này vượt trội hơn các phương án báo mức dầu thông thường như siêu âm, điện dung thậm chí là các loại phao báo mức dầu giá rẻ

Vậy ưu điểm của cảm biến radar báo mức dầu là gì ? Tại sao radar có mức giá cao hơn siêu ân, điện dung nhưng các nhà máy vẫn ứng dụng nhiều

• Đối với dòng radar tần số cao trên 80 GHz luôn có 1 lợi thế không ảnh hưởng đối với chất lỏng có sủi bọt trên bề mặt; hoặc khu vực đo có nồng độ hơi chất lỏng bốc lên cao, các môi trường đo có lượng bụi lớn. Đối với những trường hợp này ứng dụng radar sẽ cho độ chính xác cao trong khi siêu âm, điện dung lại gây nên sai số
• Đối với các môi trường đo dầu ăn, dầu nóng nhiệt độ cao thì chỉ có radar mới đáp ứng được yêu cầu
• Trong các dòng bắn sóng đo khoảng cách thì dạng radar chịu được áp suất cao hơn siêu âm rất nhiều

• Về phạm vi đo thì khoảng cách đo mức của các loại radar luôn có phạm vi rộng hơn các phương pháp báo mức thông dụng
• Radar có thể đo được tất cả các loại chất lỏng dẫn điện; chất lỏng không dẫn điện thậm chí chất lỏng có độ ăn mòn cao
• Thiết kế nhỏ gọn dễ dàng lắp đặt
• Góc phát sóng phạm vi hẹp thuận lợi ứng dụng trong các môi trường đo dầu khoảng cách xa mà kích thước đường kính bồn nhỏ
• Thiết bị có tích hợp tiêu chuẩn phòng nổ cho các loại dầu dễ cháy

Ngoài ra; cảm biến radar báo mức dầu còn có sự đa dạng về phương thức truyền thông tin output đầu ra như 4-20ma, 0-10v, 0-5v, rs485, ethernet…….Đó chính là những lý do vì sao các nhà máy lại ứng dụng rất nhiều dòng radar trong các khu vực sản xuất

Thông số kỹ thuật của sensor radar báo mức dầu

Đối với các loại sensor radar hiện nay luôn có sự đa dạng về các phương pháp đo nên việc tìm hiểu chi tiết kỹ thuật của một dòng cảm biến radar là điều rất quan trọng vì liên quan đế độ tin cậy; liên quan đến giá thành và phạm vi khoảng cách đo

Đối với các dòng cảm biến radar báo mức dầu thông thường có phạm vi đo là 30 mét. Phạm vi đo mức hoàn toàn không bị cố định; chúng ta có thể cài đặt khoảng cách đo theo ý muốn

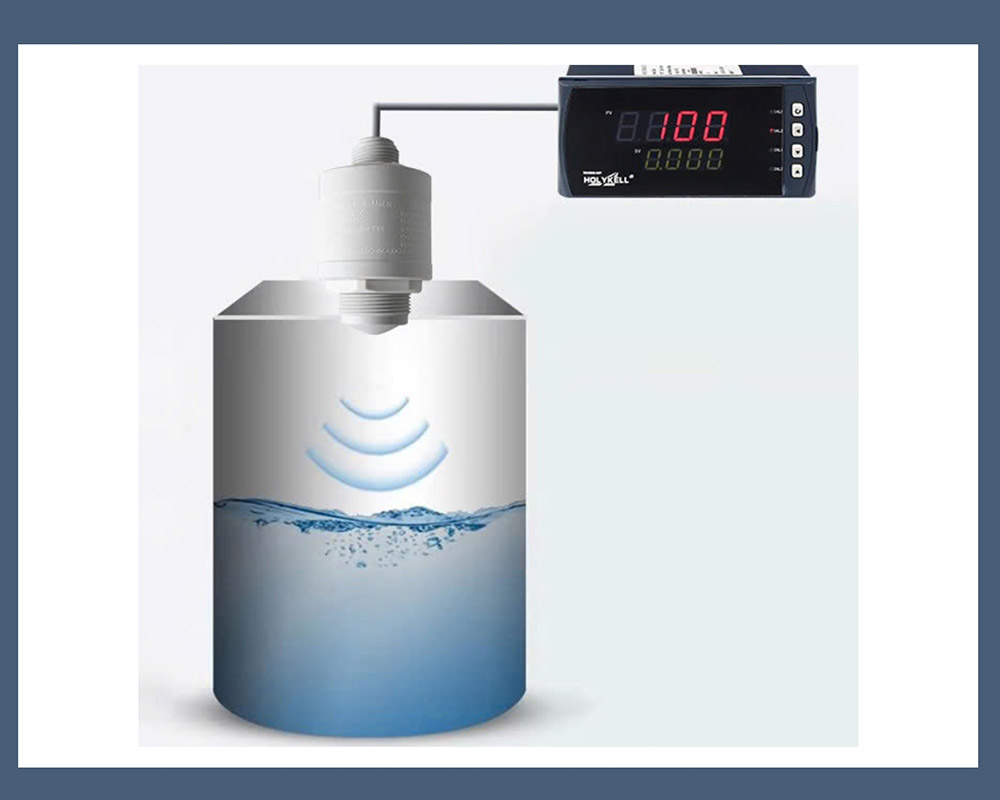

Ví dụ cài đặt cảm biến radar báo mức dầu với khoảng cách cho tank chứa dầu 10 mét, 12 mét, 15 mét, 20 mét….

Góc phát của dòng radar 80 GHz là 8 độ

Về tính chính xác:

• Đối với khoảng cách dao động trên 0,4mm đến 30 mét thì sai số đo nằm trong khoảng ± 2mm
• Đối với phạm vi khoảng cách đo dầu dưới 0,4 mm thì hoàn toàn không bị sai số

Tín hiệu đầu ra: 4-20ma, 0-5v, 0-10v, modbus rs485

Nguồn cấp: Sử dụng nguồn 12v, 24v hoặc nguồn loop đều có các giải pháp lựa chọn cho các dòng radar này

Dải nhiệt độ hoạt động tốt nằm trong khoảng -40…..80 oC

Thiết kế radar phủ lớp nhựa bảo vệ PVDF

Chuẩn IP chống nước chống bụi IP69

Kết nối ren có 2 chuẩn:  1” NPT,  1 1/2” NPT và 1 1/2” G

Thiết kế cảm biến radar có 2 loại:

Sử dụng cho môi trường đo mức bình thường

Tiêu chuẩn phòng nổ  Ex ia IIC T6…T4 Ga Ex ia IIIC T85 sử dụng cho các môi trường dễ cháy nổ như Zone 0, Zone 20

Mua cảm biến radar đo dầu ở TP Hồ Chí Minh

Nếu bạn là người dân Thành Phố hoặc các Tỉnh lân cận xung quanh Thành phố Hồ Chí Minh thì chúng ta có thể trực tiếp tới Công Ty Hưng Phát để mua các loại cảm biến radar báo mức dầu theo đúng yêu cầu mà mình mong muốn

Bên cạnh đó; khi tới Công Ty mua cảm biến các bạn sẽ được hướng dẫn cụ thể các đấu nối; Hướng dẫn lắp đặt và cài đặt sensor radar để khi hoạt động báo mức dầu có độ chuẩn xác nhất

Trường hợp các bạn ở các Tỉnh xa hoặc Thành Phố xa thì có thể mua trực tiếp trên trang web Huphaco-Pro thông qua Zalo hoặc số điện thoại trên web để được đội ngũ kỹ thuật hỗ trợ online tư vấn cũ thể

Cho nên dù ở bất cứ nơi nào trong Việt Nam bạn có thể hoàn toàn mua được cảm biến radar cho các ứng dụng đo dầu một cách hiệu quả nhanh chóng nhất

Tham khảo thêm: cảm biến radar của hãng flowline
