Đo mực nước lò hơi 4-20ma được coi là phương pháp giám sát điều khiển lò hơi thông qua plc hoặc đồng hồ đóng ngắt cực kỳ hiệu quả mang lại độ chính xác rất thực tế về thông tin lượng nước trong lò
Vậy đo mực nước lò hơi 4-20ma là gì ? Tại sao lại cứ phải giám sát lượng nước trong lò hơi bằng nhiều thiết bị đo mức khác nhau ? Nhiệt độ cao như thế liệu cảm biến gắn trong đó có chịu được không ?

Và đặc biệt khi lựa chọn các thiết bị đo mức nước trong lò chịu nhiệt độ cao như thế này thì chúng ta phải lưu ý điều gì để cảm biến có độ bền và đo chuẩn xác ?
Đo mực nước lò hơi 4-20ma là gì
Giám sát mực nước trong lò hơi thông qua cảm biến điện dung đo liên tục xuất 4-20ma dạng tuyến tính chính là phương pháp đo mức nước lò hơi 4-20ma. Sau đó lấy tín hiệu 4-20ma tuyến tính đó dẫn về plc hoặc bộ điều khiển để đóng ngắt bơm cấp nước vào khi lò gần cạn nước hoặc lò gần đầy thì ngắt bơm

Đây chính là bản chất của việc đo mức nước lò hơi 4-20ma ! Tức là ngoài vấn đề điều khiển on/off giữ cho lượng nước trong lò luôn ổn định để cấp hơi; hoặc giảm thiểu rủi ro bị cháy lò do cạn nước. Thì chúng ta còn biết được lượng nước nóng chính xác trong lò hiện tại là bao nhiêu
Thực ra; sử dụng cảm biến điện dung đo mức nước nóng lò hơi cực dễ từ khâu lắp đặt cho đến việc đấu nối dây và calip thiết bị. Cái khó ở đây là giá; có một sự so sánh rất lớn giữa cảm biến đo mực nước lò hơi giá rẻ với giá chát
Tầm quan trọng giám sát mực nước trong lò hơi
Các ông không giám sát nước trong lò thì nó sẽ xảy ra 3 trường hợp:
- Lượng hơi sản sinh ra không đủ cấp cho hệ thống sản xuất do nước quá ít
- Cháy nổ lò do nhiệt độ dun thì lớn mà trong lò chả có tẹo nước nào
- Bơm mạnh tay cấp nước cho đủ thì sợ quá đà nó tràn ra cũng khổ
Trong đó; quan trọng nhất là vấn đề cháy lò do cạn nước vì cái lò hơi đúng nghĩa theo bản chất công nghiệp hoá cho hệ thống lớn nó phải từ mấy vài chục cho tới vài trăm triệu. Cho nên cháy lò đồng nghĩa với đi tìm lò mới; vì vậy kiểm soát lò hơi cực kỳ quan trọng nha bà con

Không chỉ riêng cảm biến đo mực nước lò hơi 4-20ma giám sát trong tình trạng nhiệt độ cao. Mà hệ thống còn phải trang bị:
- Một con cảm biến giám sát nhiệt cho lò
- Một con đo áp suất tránh từng trạng hơi cấp nhiều qua gây áp lớn nổ ống
- Một con đồng hồ đo áp suất chịu nhiệt độ cao
- Lại còn tích hợp thêm một con công tắc áp suất dạng cơ để lỡ mấy thiết bị kia có hỏng nó còn thay tạm thời
Đấy ! Riêng về vấn đề giám sát liên tục mức nước nóng trong hệ thống lò hơi không dễ ăn đâu. Ông nào lớ ngớ mua mấy thiết bị đo vớ vẩn về dùng không được vừa mất thời gian tiền bạc lại còn phải lai lưng đi tìm thiết bị khác thế vào
Dưới đây là 2 phương án đo mức lò hơi các ông kỹ thuật hay chọn để áp dụng cho hệ thống !
Đo mức nước nóng liên tục
Đo mực nước nóng liên tục có nghĩa là đo dạng tuyến tính. Mà tuyến tính ở đây chính là đầu ra 4-20ma hoặc 0-10V; thông thường đối với đo mức nước nóng trong lò hơi ít ai tuyến tính 0-10v
Mặc dù là nước không có sức ăn mòn thiết bị; nhưng tại sao các con cảm biến đo mực nước 4-20ma gắn trong lò hơi lại bị hư hỏng nặng thậm chí là cháy thiết bị đo ?

Lý do rất đơn giản việc hư hoặc cháy cảm biến đo mức nước lò hơi 4-20ma chỉ có thể là do:
- Nhiệt độ quá cao hơn mức chịu đựng của con cảm biến đo
- Áp suất lớn hơn mức chịu áp của thiết bị
Ở việt nam thường các lò hơi sẽ có áp tầm 6kg – 8kg hoặc 10kg tương ứng với mức nhiệt độ nước nóng trong lò tầm 120oC – 150oC – 180oC – 200oC. Trong trường hợp đó; ứng dụng giải pháp điện dung đo mức liên tục ra 4-20ma là chuẩn nhất vì giải pháp này giá khá rẻ
Còn với các phạm vi đo nhiệt lớn cỡ 250-300 hay 400oC…. thì chỉ có cảm biến siêu âm của những hãng lớn mới đo được; mà giá các con này không dưới 40tr / con. Rẻ lắm thì dùng phương pháp chênh áp đo mức lò hơi tầm hai mấy triệu vì chỉ có 2 dòng thiết bị đo mức này mới áp dụng được
Báo đầy báo cạn nước nóng trong lò hơi

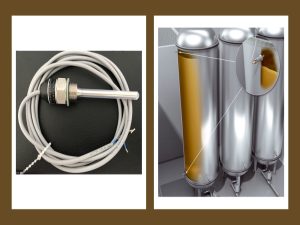

Thiết bị báo đầy báo cạn nước nhiệt độ cao trong lò hơi là một dạng que dò điện cực hoạt động với vai trò đóng ngắt bơm thông qua tín hiệu PNP hoặc NPN. Đây được xem là phương án đo mức nước lò hơi không tuyến tính nhưng hoạt động theo chu kỳ nhất định

Có nghĩa là nó xảy ra 2 trường hợp báo mức:
- Báo 2 mức đầy cạn bằng cách gắn dọc theo chiều bồn chứa nước nóng
- Báo 2 mức nước thông qua việc gắn ngang con trên và con dưới đáy bồn chứa

Đây được xem là phương án báo mức nước lò hơi nhiệt độ cao giá rẻ + Độ nhạy rất chuẩn. Nếu mà xét về tính linh động thì trường hợp gắn dọc sẽ tiện cho thay thế sau này. Nhưng nếu gắn ngang sẽ mang lại hiệu quả đo mức tốt hơn
Phao inox đo mức nước lò hơi
Dạng thứ 3 mà nhiều nhà máy hay sử dụng nhất đấy là phao đo mức lò hơi. Loại phao này cực rẻ chịu được nhiệt độ nước nóng nhưng căn bản con này lại đo không bao giờ chính xác
Có những loại cảm biến phao inox dạng trái tròn nổ mặt nước lò hơi để báo đầy cạn. Cũng có những con phao inox dạng trượt nhưng các vấn đề gặp phải hầu như rất giống nhau

Ví dụ đo mức nước lò hơi nhiệt độ cao kỹ thuật nhà máy đã gặp phải trường hợp như này:
Nhà máy họ có một cái bồn gia nhiệt thiết kế 2 con phao gắn bên trong. Trong đó;
- 1 cảm biến phao inox thì dùng để điều khiển bơm nước vào khi nước gần cạn
- 1 phao đo mức dùng để ngắt điện trở không cho làm nóng nước nữa trong trường hợp nước cạn với mục đích tránh hư lò
Mà anh em biết trường hợp trên rồi. Một khi đã sử dụng phao báo đầy cạn mực nước trong lò gia nhiệt. Bình thường thì không sao nhưng khi nhiệt độ tầm 85oC trở lên thì nước sôi tạo sóng. Mà sóng nước làm phao điện nhấp nhô lên xuống liên tục gây lên rối loạn trong vấn đề đóng ngắt bơm
Cậu ấy bảo thay rất nhiều loại phao cơ đo mức nhiệt độ cao trong lò gia nhiệt những vẫn chứng nào tật nấy. Và yêu cầu của họ là cần một giải pháp ứng dụng phao làm sao đó phao nước ổn định không bị nhấp nhô mới xuất tín hiệu điều khiển bơm
Báo mức nước lò hơi sử dụng phao cơ được không ?
Câu trả lời của tôi trong trường hợp trên nó có nhiều cách giải quyết khi sử dụng phao dạng cơ để đo mức. Tuy nhiên; để mà có độ chuẩn xác giúp tránh hư lò thì dùng phao trong trường hợp này không ổn
Mà các ông biết rồi; giá trị một cái lò hơi nó đâu có rẻ đâu !
Do vậy; giải pháp mà chúng tôi đưa ra cho trường hợp anh kỹ thuật trên đấy là dùng que thăm mức nước hay còn gọi đầu báo mức đầy cạn để lắp cố định tại nơi cần báo

Nói chung giám sát lò hơi quan trọng là các ông phải biết tìm nhà cung cấp ok. Kỹ thuật chuẩn để khi mua về không biết sử dụng người ta còn hỗ trợ
Bên cạnh đó; đừng chê giá mắc giá rẻ khi dùng plc điều khiển hoặc điều khiển trực tiếp bằng tín hiệu relay. Bởi chắc chắn một điều đồ điện tử khi nào cũng chính xác hơn loại cơ. Mà thiết bị đo mức trong lò nó hoạt đồng điều khiển tự động hoá không phải lo nghĩ về sau nào hư lò; nào mất thời gian tìm thiết bị mới….
Từ những ví dụ trên thì rõ ràng đo mức nước lò hơi 4-20ma 0-10v hoặc điều khiển thô dạng relay chắc chắn giá nó mắc hơn thiết bị phao cơ rồi. phao thì chế tạo đơn giản nhưng cảm biến điện tự thì cả một quy trình công nghệ sản xuất
Cón ông nào thích giá rẻ chấp nhận sử dụng phao cơ đo mức nước thì chúng ta phải chấp nhận các vấn đề sai số lớn; thay thế liên tục và tâm lý hỏng lò…..
Kính thuỷ đo mức nước lò hơi
Người ta sẽ gắn một cái cảm biến mức lò hơi dạng kính thuỷ theo thiết kế kết nối mặt bích phía bên thành bồn. Phía trong kính thuỷ lò hơi có thiết kế một con phao chạy. Một số loại kính thuỷ lò hơi người ta hay dùng đó là model LQKT với nhiệt độ chịu được 260oC đổ lại

Nguyên lý hoạt động của kính thuỷ lò hơi khá đơn giản. Khi mà nước trong lò dâng lên bao nhiêu thì con phao sẽ nổi theo dòng nước bấy nhiêu. Phao nổi làm cho thước đo bên ngoài sẽ hiện màu đỏ báo nước hiện tại đã dâng lên tới đó
Loại kính thuỷ đo mức nước nóng trong lò hơi nó có một nhược điểm là khi nước sôi sẽ tạo độ dập dềnh mức nước làm cho kính thuỷ sẽ báo ảo. Khác với việc đo mực nước lò hơi 4-20ma thì loại đồng hồ kính thuỷ này chỉ đo và tích hợp options báo đầy hoặc cạn lò

Đo mức nước nóng bằng sensor 3 que omron
Sensor 3 que omron hay còn gọi là cảm biến báo 2 mức dạng 3 que của hãng omron cũng là một trong những dòng thiết bị phổ biến trong các ứng dụng đo mức nước nóng tại các lò hơi hoặc lò gia nhiệt hiện nay
Phương thức lắp đặt của cảm biến đo mức 3 que omron chính là chúng ta thiết kế 3 lỗ ren trên bề mặt bồn chứa nước nóng. Sau đó; lắp 3 cái cọc dò vào trong bồn lấy tín hiệu về bộ điều khiển của omron để đóng ngắt 2 mức khi nước nóng đầy hoặc cạn

Khi sử dụng loại 3 que để giám sát mức nước nóng trong lò thì nhiệt độ chịu được phù hợp cho mọi môi trường lò hơi. Tuy nhiên; về độ chính xác thì chắc chắn không bằng loại đo mực nước lò hơi 4-20ma của EU
Thứ 2 là đối với các bồn chứa nước nóng dùng để điều chế dược nhiệu như thuốc…. Nếu lắp đo mức 3 que sẽ không phù hợp vì loại này thiết kế inox 304 hoặc 316l cắm vào trực tiếp không đạt tiêu chuẩn an toàn trong thực phẩm
Radar siêu âm đo mức nước nóng lò hơi
Hệ thống sản xuất mà ông nào ứng dụng radar bắn sóng đo mức lò hơi một cách không tiếp xúc cho tín hiệu ra 4-20ma thì quá xịn rồi. Rất hiếm hệ thống lò hơi dùng phươn án này vì để mà một loại radar đo mức lò chịu được nhiệt độ 160oc 200oc 300oc…. thì phải là hãng công nghệ sản xuất thiết bị radar loại xịn

Với mức giá radar đo mức nước nóng nhiệt độ cao thông thường nó rơi vào khoảng dao động 30-50tr / cái thì chỉ có những hệ thông cực lớn họ dùng công nghệ tiêu chuẩn cao và cần tính chính xác tuyệt đối với sử dụng phương án này
Những lưu ý khi mua cảm biến đo mức nước nóng
Nhiệt độ nước nóng trong các lò hơi chả bao giờ giống nhau. Do vậy; chúng ta phải xác định chuẩn các lưu ý dưới đây để chọn cho mình một thiết bị báo mức lò hơi giá rẻ hợp lý; mà độ bền độ chính xác cao !
Nguồn cấp cảm biến nước nóng lò hơi
Thường ứng dụng cảm biến đo mức trong lò hơi nhiệt độ cao toàn dùng nguồn 24v. Ít khi thấy cảm biến đo mà dùng nguồn tới 220V
Chúng ta chọn nguồn cảm biến nên nằm dao động dưới 10V đến 25-30V gì đó.
Vậy tại sao nên chọn nguồn dưới 10v cho cảm biến đo mực nước lò hơi ?
90% đo mức nước trong lò hơi người ta sẽ sử dụng cảm biến đo liên tục xuất tín hiệu 4-20ma; cho nên nếu thiết bị đo mà có nguồn dưới 10v thì ta đấu nối theo kiểu plc với cảm biến dùng chung 1 bộ nguồn. Kết quả là đỡ phải mất thêm tiền mua bộ nguồn riêng cấp cho cảm biến

Nhiệt độ nước trong lò hơi
Khá nhiều ông yêu cầu cần thiết bị đo mức lò hơi lấy tín hiệu đưa về plc điều khiển. Mà tới khi hỏi nhiệt độ nước trong lò bao nhiêu anh thì à cỡ hơn 100oC, à dao động trên 150oC, à không dưới 80oC đâu em……
Rất dở ! Cực kỳ dở vì nó sẽ xảy ra 2 trường hợp thế này:
- Nhà cung cấp không rõ nhiệt độ cụ thể nên tất nhiên cứ loại nào chịu nhiệt độ tốt nhất họ sẽ lôi ra bán. Kết quả sensor đo nước lò hơi chịu nhiệt độ càng cao thì giá thành càng mắc. Nhiệt độ thấp thì rẻ
- Mấy ông bán sợ không bán được hàng vì giá cao nên: À rồi để em chọn cho à nhiệt độ này vừa nè anh ! Thế là chọn dải nhiệt gần sát với yêu cầu mập mờ đem về dùng được thời gian cháy cảm biến :))))
Cho nên phần nhiệt độ không dễ ăn đâu. Phải báo khoảng chuẩn mức nhiệt thì thì mới chọn được sensor chuyên đo mức nước nóng giá rẻ
Áp suất lò hơi bao nhiêu
Áp suất lò hơi cực kỳ quan trọng. Anh em phải xem kỹ catalog để tránh hiểu lầm vì đối với các dải nhiệt độ khác nhau cảm biến đo mức lò hơi 4-20ma cũng chịu được áp suất khác nhau. Và việc dùng quá áp so với cảm biến chịu được thì cháy thiết bị thôi
Chiều cao bồn chứa nước
Khi chọn sensor đo mức nước lò hơi 4-20ma phải để ý chiều cao bồn. Vì nó liên quan đến vấn đề lắp đặt và xì áp khi lắp lệch
Vì vậy; chiều dài que cọc dò mực nước phải khớp 99-100% chiều cao bồn thứ nhất để nhà cung cấp chọn đúng loại thiết bị và thứ 2 đem về lắp đặt dễ dàng vì các chuẩn đã khớp từ a-z ngay ban đầu
