Cls-23n-10 | Thiết bị cảm biến đo báo mức xăng dầu – Giá rẻ – Xuất xứ Dinel – Czech
Model cls-23n-10 là một trong những options của dòng cls-23 được tích hợp trong catalog của dinel xuất xứ cộng hoà sec chuyên về các vấn đề điều khiển các mức đầy cạn bồn chứa xăng hoặc dầu như diesel, dầu do, dầu nành, dầu cá…. Đặc biệt; cảm biến mức dầu cls-23n-10 giá cực rẻ
Bên cạnh đó; cảm biến cls-23n-10 của dinel còn thường xuyên được sử dụng báo đóng ngắt mức nước không dẫn điện như nước tinh khiết, nước ro hoặc nước có tính dẫn điện kém…. Với các tính năng đa dạng này dòng báo mức cls-23n-10 luôn được các nhà máy sản xuất chú trọng trong các ứng dụng
Điểm đặc biệt của cảm biến dinel cls-23n-10 là giá nó rất rẻ so với các loại điện dung báo đầy cạn. Bên cạnh đó; cls-23n-10 là thiết bị thường được gắn ngang để báo mức xăng dầu thông qua việc điều khiển bơm để hiệu chỉnh lượng xăng dầu trong bồn một cách hợp lý

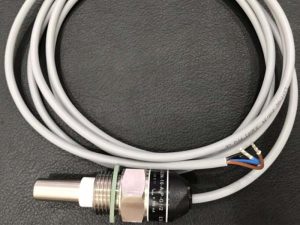

Cảm biến báo dầu cls-23n-10
Cls-23n-10 là một trong những thiết bị nòng cốt mà hãng dinel – czech xuất bản nhằm hỗ trợ các nhà máy trong công cuộc xử lý các vấn đề đầy – tràn; hoặc cạn xăng dầu một cách tự động hoá mà không cần đến bàn tay con người. Đây cũng là loại cảm biến báo mức có chiều dài điện cực rất ngắn
Vậy cls-23n-10 có chiều dài điện cực như thế nào ?
Với chiều dài que điện cực chỉ 30mm thôi anh em. Loại thế lớn nhất của cảm biến báo mức cls-23n-10 ở điểm này; vì với kích thước chiều dài trên cls-23n của dinel có thể gắn ở mọi vị trí trong các bồn chứa xăng dầu và nó không bị ảnh hưởng bởi cách vật cản bên trong bồn
Trên nguyên tắc lắp đặt cls-23n chú ta cần chú ý 2 vấn đề:
- Không lắp que cảm biến cls-23n-10 chạm vào thành bồn inox hoặc chạm các vật thể bằng sắt bên trong bồn
- Không sử dụng bộ chuyển ren khi lắp. Vì nhiều ông cứ nghĩ đơn giản ví dụ mua cảm biến cls23n ren G1/2 trong khi bồn G3/4 nên gắn thêm bộ chuyển ren cho phù hợp với ren cố định ở bồn; Nhưng đây sẽ là điểm gây sai số nếu chúng ta thiết kế bộ chuyển gắn không đúng cách
Tại sao cảm biến cls-23n-10 lại là thiết bị nòng cốt của hãng dinel ?
Để phát triển thị trường tại việt nam Dinel sẽ tung ra một vài sản phẩm có mức giá hỗ trợ rất rẻ để các nhà máy trải nghiệm các ứng dụng báo mức với độ chính xác đóng ngắt cao nhất. Trong đó; cảm biến báo mức đầy cls-23n-10 là một model tiêu biểu trải nghiệm tốt nhất hiện nay
Ứng dụng cảm biến dinel cls-23n
Điểm chính đối với các dòng đo mức điện dung cls-23n-10 đa phần sẽ được lắp ngang thành bồn để báo mức xăng dầu. Thông thường chúng ta ít thấy loại thiết bị này gắn dọc vì que nó rất ngắn
Phần mô tả trên cho biết thiết bị báo mức cls-23n-10 đóng vai trò là một con điện dung báo tràn báo cạn mức chất lỏng chủ đạo là xăng dầu. Tuy nhiên; gắn như thế nào ? Báo ra sao và mô hình cụ thể từng trường hợp dùng cho các loại xăng dầu sẽ được mô tả cụ thể thông qua ví dụ dưới đây
Cls-23n-10 đóng vai trò báo mức đầy
Báo đầy mức xăng dầu thì vị trí con cảm biến mức cls-23n-10 luôn được chú trong gắn phía gần trên thành bồn chứa xăng dầu. Còn về khoảng cách gắn cls-23 còn tuỳ thuộc vào đường kính bồn chứa xăng dầu rộng hay hẹp và tốc độ dòng chảy vào bồn nhanh hay chậm
Ví dụ:
Bồn chứa dầu diesel nhiệt độ tầm 50 oC chiều cao 2m đường kính 1 mét; tốc độ bơm dầu là 24m3/h. Yêu cầu thiết kế thiết bị khi dầu gần tràn bồn phải báo để ngắt bơm không cho dầu vào bồn
Trường hợp này; chúng ta gắn con công tắc báo mức dầu cls-23n-10 ở ngay vị trí cách miệng bồn chứa dầu diezen tầm 20mm. Đồng thời setting thiết bị khi dầu vừa chạm lập tức hiền đèn và xuất relay đóng bơm ngưng đẩy dầu vào
Báo cạn mức xăng bằng cls-23n-10
Cls-23n-10 báo cạn mức dầu hoặc xăng trong bồn là một chức năng thứ 2 của thiết bị này. Tại thời điểm báo cạn thì công tắc cls-23n-10 được sử dụng gắn gần sát cách đáy bồn chứa chất lỏng tầm 10mm vì đường kính loại này phi 14
Ví dụ sử dụng cls-23n-10 trong ứng dụng báo cạn mức xăng trong bồn. Điểm khác biệt khi sử dụng đo xăng thì công tắc báo mức này phải được trang bị tiêu chuẩn phòng nổ vì xăng nó dễ cháy do vậy:
Công tắc cls-23n-10 sẽ được chuyển hoá thành model cls-23Xi-10. Lúc này chuẩn Xi của thiết bị xem như đã được tích hợp tiêu chuẩn phòng nổ cho phép thiết bị này được ứng dụng báo mức đầy cạn trong môi trường xăng hoặc các chất phụ gia như chất rửa sơn dễ cháy….
Cấu tạo cảm biến báo đầy cạn cls-23n-10
Nãy giờ chỉ bàn về các ưu điểm và đặc tính công dụng của con báo mức cls-23n-10 nhưng về cấu tạo chi tiết vẫn chưa thấy đâu. Riêng về cấu tạo của thiết bị sẽ cho chúng ta thấy được điểm thuận lợi trong các vấn đề lắp đặt của cảm biến
Vậy công tắc cls-23n-10 có cấu tạo ra sao ? Về phương diện cấu tạo có bị cồng kềnh diện tích lớn hay nhỏ gọn dễ lắp đặt ?
- Xác định chiều dài điện cực cls23 mặc định 30mm – Đường kính phi 12mm
- Phía tiếp giáp que điện cực có một lớp nhựa bọc dài độ 8mm phi 14mm -> Lớp nhựa này có chức năng tạo khoảng cách giữa que đo và thành bồn
- Tiếp đến mặc định là phần ren dài độ 13mm. Ren kết nối cls-23n được thiết kế inox 316 với nhiều chuẩn đa dạng G 3/8”, M18x1,5, M20x1,5,1/2–14 NPT thậm chí nó có thể là ren mặt bích trương những trường hợp lắp đặt phức tạp
- Tiếp theo là phần ốc cố định bằng lục giác tầm 27 NPT; nơi chúng ta siết chặt cảm biến bằng mỏ lết
- Phần cuối cùng là đầu cảm biến cls-23n-10 được bọc bởi lớp nhựa đặc biệt chống nóng + hơi nước. Phía trong lớp nhựa là boar mạch chuyển đổi để output relay theo đường dây thiết kế nhựa truyền ra
- Trên đầu công tắc đo mức cls-23n có thiết kế đèn led dùng để báo lúc cài đặt và có một kỹ hiệu M để chúng ta setting tại điểm đó nhằm điều khiển mức xăng dầu
Catalog thiết bị báo mức dầu cls 23n 10
Catalog cls-23n-10 thể hiện rõ chi tiết các tính năng của dòng thiết bị báo mức này. Bao gồm các loại công tắc họ cls-23 và các chức năng ứng dụng cụ thể một cách vắn tắt cho nhiều môi trường đo báo mức khác nhau
Ở bài này liên quan đến model cls-23n-10 nên chúng ta sẽ ví dụ về tiêu chuẩn chịu đựng nhiệt độ áp suất của con công tắc báo mức
Ví dụ xét về nhiệt độ của công tắc cls-23n-10 chúng ta có 3 tiêu điểm cần quan tâm
- Que cảm biến -25…105 oC
- Phần đầu cảm biến -20…80 oC
- phần ren kết nối -25….105 oC
Thế lỡ báo đầy báo cạn mức đầu thuỷ lực dầu nóng nhiệt độ cao chứa trong các máy phát chúng ta làm thế nào ?
Hiểu được vấn đề này; dinel cho ra đời dòng cls-23nt-10 thay thế cls-23n-10 trong các môi trường báo đầy cạn ở nhiệt độ cao. Riêng chuẩn NT tạo nên sự khác biệt rõ rệt đối với dòng thiết bị báo mức này. Cụ thể:
- Que cảm biến -30…150 oC
- Phần đầu cảm biến -20…80 oC
- phần ren kết nối -30….150 oC
Lúc này mức độ chịu nhiệt của thiết bị báo mức dầu cls-23 được nâng lên khá nhiều. Và riêng môi trường báo đầy cạn này khả năng nhiệt độ vượt 150 oC là rất hiếm nên dòng thiết bị cls-23n-10 luôn được ứng dụng rộng rãi
Mua thiết bị báo mức xăng dầu giá rẻ cls-23n-10
Hiện nay; riêng về dòng phao đo báo mức cls-23n-10 được phân phối khá rộng ở việt nam. Do vậy; để mua được loại điện dung giá rẻ này anh em nên tìm đại diện chính hãng sẽ tiết kiệm được chi phí đầu vào hoặc dễ trúng thầu
Anh em có thể liên hệ theo thông tin bên dưới để được tư vấn hỗ trợ cụ thể về dòng báo mức on/off này; để được mức giá tốt nhất cho dự án mình đang tiến hành
Bên cạnh đó; đối với các đơn vị chào thầu vào các hệ thống dự án điều khiển mắc xăng dầu bằng các dòng cls-23n-10 của dinel sẽ được đại diện việt nam hỗ trợ bảo vệ
