#1 Báo đầy báo cạn axit hoá chất thông qua cảm biến điện dung

Đo mức axit – Hoá chất luôn đặt nặng vấn đề chống ăn mòn thiết bị lên hàng đầu. Vì vậy; việc sử dụng cảm biến đo mức axit trong các bồn nhựa phải hết sức cẩn thận

Chính vì môi trường đo mức chủ yếu là lượng axit hoá chất có tính năng ăn mòn cao; nên cấu tạo của dòng đo mức cắm trực tiếp vào bồn axit phải được đảm bảo chịu được độ mòn nhưng vẫn đảm bảo tính chính xác duy trì ổn định trong khi đo và điều khiển các mức axit trong bồn chứa

Vậy đặc tính của các loại cảm biến báo mức axit là gì ?  So với việc báo tràn báo cạn các mức axit hoá chất chứa trong bồn và đo mức axit theo kiểu tuyến tính 4-20mA để tính ra chiều cao; lít, khối lượng axit trong bồn thì sử dụng phương pháp đo nào tiện lợi hơn ?

Các phương pháp đo mức axit giá rẻ

Axit – Hoá chất là những chất tồn tại ở dạng lỏng hoặc đặc trong các môi trường nhiệt độ khác nhau có khả năng ăn mòn thiết bị. Vấn đề này ảnh hưởng đến việc sử dụng thiết bị cảm biến đo axit hoá chất trong bể chứa, bồn chứa. Hiện nay; người ta đo mức axit theo 2 phương pháp:

• Báo mức axit liên tục, tính năng không tiếp xúc
• Báo mức axit liên tục tiếp xúc trực tiếp

Đối với các ngành axit hoá chất hiện nay thì việc xây dựng một hệ thống giám sát điều khiển để quản lý chặt chẽ lượng axit hoá chất nhập vào xuất ra là cả một vấn đề nan giải. Đặc biệt; các thùng chứa axit hoá chất có thể là thùng trộn hoặc thùng chứa kết cấu khác nhau nên yêu cầu phương pháp đo mức axit phải đa dạng

Cảm biến báo cạn báo đầy axit

Vấn đề báo cạn báo đầy axit hoá chất thể hiện rất rõ ràng ở các điểm cụ thể. Thông thường; đối với môi trường axit hoá chất người ta lắp các cảm biến báo mức nằm ngang cố định vị trí báo on/off tại đó

Ví dụ:

Bồn nhựa chứa axit cao cao 1m. Nhà sản xuất yêu cầu axit dâng tới 800mm thì yêu cầu tắt bơm ngưng bơm axit hoá chất vào bồn. Khi lượng chất lỏng này tụt về mức 100mm thì yêu cầu kích bơm để tăng lượng axit trong bồn. Vậy phải sử dụng cảm biến mức axit loại nào ?

Trường hợp này chúng ta có thể tư vấn cho khác 2 phương án cụ thể:

Báo đầy báo cạn axit trực tiếp

Trực tiếp đo axit hoá chất có nghĩa là dùng con cảm biến điện dung có chiều dài que điện cực ngắn. Điện cực càng ngắn càng tốt vì đo mức dạng chất lỏng nên ngắn đồng nghĩa với gọn dễ lắp đặt. Que điện cực này sẽ được lồng vào trong tiếp xúc trực tiếp với axit và được bắc cố định thông qua ren

Khi mà axit chạm trúng cảm biến đối với trường hợp nằm trên người ta gọi đó là báo đầy mức axit. Đối với cảm biến nằm dưới chỉ cần axit không còn chạm cảm biến thì người ta quy đây là báo cạn mức axit. mỗi lần cảm biến xảy ra hiện tượng báo đầy hoặc báo cạn thì đèn sẽ cảm biến sáng relay on/off được xuất ra

Báo đầy báo cạn axit không tiếp xúc

Việc sử dụng con cảm biến báo on/off axit hoá chất trong trường hợp không tiếp xúc cực kỳ hiếm. Vì đa phần các bồn chứa axit hoá chất đều bồn nhựa màu xanh. Trong khi; báo tràn báo cạn axit không tiếp xúc yêu cầu bồn phải màu trong thì thiết bị mới đọc và giải mã được

Do vậy; sử dụng cảm biến đo mức axit trường hợp này áp dụng tốt nhất là trong các phòng thí nghiệm hoặc các bồn chứa axit có thiết kế ống thuỷ bên ngoài thì ứng dụng oK

Đối với dạng không tiếp xúc thì trên cảm biến mức axit sẽ thiết kế một con mắt để giải mã. Nghĩa là khi axit dâng lên tới con cảm biến đang gắn gần miệng bồn thì được coi là báo tràn mức axit; Chất lỏng ăn mòn tụt qua con cảm biến gắn dưới đáy thì nó sẽ xuất relay báo cạn điều khiển bơm axit cấp vào

Tham khảo thêm 15 phương pháp đo mức tại:

https://huphaco-pro.vn/cam-bien-do-muc-nuoc

Cảm biến đo axit 4-20ma rs485

Việc sử dụng cảm biến liên tục đo mức axit xuất tín hiệu 4-20ma hoặc rs485 theo phương pháp tiếp xúc trực tiếp que điện cực cắm vào khá phổ biến hiện nay. Theo phương pháp này thì mức axit được đo sẽ thể hiện liên tục trên các bộ giám sát điều khiển như bộ hiển thị, plc….

Loại cảm biến điện dung đo mức axit sẽ được thiết kế que điện cực bằng inox xịn loại 316l xung quanh bọc một lớp nhựa chống mòn. Phần ren cảm biến được thiết kế lớp PTFE để đảm bảo chắc chắn không gây ăn mòn khi đo. Đồng thời; bảo vệ 100% vi mạch chuyển đổi không bị hơi axit tấn công gây hư hỏng

Cảm biến mức axit hoá chất dòng output 4-20ma nếu so sánh giá sẽ rẻ hơn dòng output rs485. Tuy nhiên; tín hiệu đầu ra được quy đổi như thế nào còn tuỳ thuộc vào các dự án và quyết định của chủ đầu tư và các thiết bị giải mã giám sát các tín hiệu từ thiết bị đo axit đưa về

Về kết cấu thì cảm biến được thiết kế theo 2 loại:

• Cảm biến axit tiếp xúc giá rẻ không hiển thị
• Sensor axit giá rẻ kết hợp màn hình hiển thị xem tại chỗ

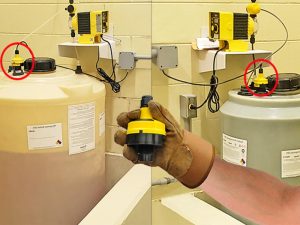

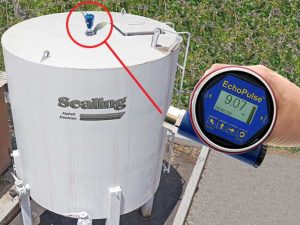

Đo mức axit bằng cảm biến sóng siêu âm

Cảm biến siêu âm đo mức axit là một phương pháp không tiếp xúc trực tiếp với axit hoá chất khá hay. So về độ bền thì hơn hẳn các dòng đo axit tiếp xúc. Nhưng xét về giá trị kinh tế do tính chất siêu âm đo chất ăn mòn nên ít nhà máy có công nghệ sản xuất loại này nên giá khá chát

Khi sử dụng đầu dò bắn sóng siêu âm để đo mức axit và điều khiển chúng thông qua các đầu đọc giải mã chính là phạm vi chất lỏng; trong bồn chứa axit hoá chất tuyệt đối không thiết kế vật cản trong để tránh sóng chạm gây sai số. Cảm biến siêu âm axit phải được đặt cách xa lượng axit dâng cao nhất

Phao đo mức axit giá rẻ

Ta nói không gì rẻ bằng các loại phao đo mức axit. Điểm đặc biệt khi anh em đó mức axit bằng phao điện hoặc phao cơ đều đặt giá trị kinh tế là rẻ. Bản thân phao báo mức axit cũng có 2 dạng on/off hoặc tuyến tính dòng 4-20ma

Tuy nhiên; nhược điểm trong giám sát điều khiển lượng axit trong bồn nếu sử dụng các loại phao nhựa quá nhiều sẽ làm mất đi tính chính xác trong đo mức các loại hoá chất axit

Chính vì vậy; tuỳ vào hệ thống axit nhà máy cần độ chính xác hay không ? Múc độ đo ổn định lâu dài thì không nên sử dụng việc đo mức axit thông qua phương pháp sử dụng các loại phao nổi này

Cài đặt cảm biến axit hoá chất dễ hay khó

Việc cài đặt các điểm đầu vào và đầu ra output từ các loại cảm biến axit còn phụ thuộc vào độ báo on/off relay điều khiển; hay tuyến tính dạng analog. Cài đặt cảm biến axit thực tế cũng không khó lắm

Đo mức axit nếu có màn hình hiển thị trực tiếp thì chúng ta sẽ cài đặt thông qua các nút bấm. Thông tin cài đặt thiết bị đo sẽ dựa vào mô tả catalog ( datasheet ) từ chính loại cảm biến đo mức axit đó

Với các phương pháp đo axit không hiển thị trực tiếp thì chúng ta sẽ cài đặt vấn đề báo mức thông qua các loại bút từ hay còn gọi bút nam châm

Dựa vào datasheet cảm biến mức axit sẽ trình bày rất rõ ràng các tiêu chí cài đặt chuẩn cho một thiết bị đo thông qua tiếng anh Hoặc video. Tuy nhiên; về vấn đề cài đặt đo mức nếu anh em nào không hiểu thì đội kỹ thuật sẽ hỗ trợ trực tiếp nên cũng không đáng ngại
