DLS-27N-30 | Cảm biến dinel báo mức đầy tràn giá rẻ
Sensor dls-27n-30 là một dạng điện dung kết hợp que điện cực để thăm dò mực nưc cao thấp; hoặc các loại chất rắn như xi măng, hạt nhựa; bột mì, cafe…. Sau đó; nó sẽ hoạt động theo nguyên lý xuất relay về một contactor hoặc rơ le trung gian từ đó điều khiển bơm hoặc motor đóng ngắt.
Chính vì thế; bản thân tôi cực kỳ thích loại sensor thông dụng này của hãng Dinel và đưa chúng vào rất nhiều dự án để phục vụ đúng yêu cầu nhà máy

Chẳng hạn như với một bài toán đo hạt nhựa thế này:
Một hệ thống sản xuất có bồn chứa một lượng lớn các hạt nhựa kích thước nhỏ; bản thân các loại hạt nhựa này thì chắc chắn là không dẫn điện rồi. Nhà máy yêu cầu cần một sensor báo mức đầy và cạn của bồn hạt nhựa
Mục đích chính; Khi lượng hạt nhựa được băng tải đẩy vào đầy bồn thì thông qua sự tác động của cảm biến sẽ ngưng cấp liệu. Khi bồn di chuyển hạt nhựa cung cấp cho hệ thống sản xuất làm cho lượng hạt cạn gần đáy thì sensor lại tác động bơm thêm liệu vào
Với các yêu cầu trên; chúng ta chỉ cần sử dụng 2 cái sensor DLS-27N-30-B-PO-G-E200-K2-SHV lắp đặt 1 cái gắn ngang phía trên cách miệng bồn chứa tầm 300mm; 1 cái lắp cách đáy bồn 500mm rồi đấu dây về contactor, Sau đó từ contactor đấu dây về motor cấp liệu là xong

Cái quan trọng hơn cả là chúng ta có thể gia tăng chiều hạn hoặc hạn chế chiều dài của con cảm biến theo ý thích để phù hợp với quy cách lắp đặt của bồn. Điều này; hoàn toàn không ảnh hưởng đến kết quả đo trong quá trình làm việc của thiết bị báo mức
Vậy ! Những lợi thế khi ứng dụng dls-27n-30 ở đây là gì ? Chi tiết thông số kỹ thuật của loại sensor hãng dinel này ra sao ? Nước sản xuất ra thiết bị này của phải ở Cộng Hoà Séc không ? Anh em cùng tìm hiểu nhé !

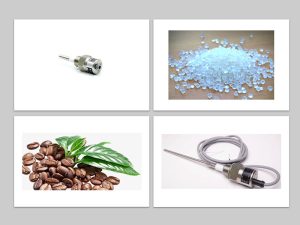

Cảm biến điện dung dls-27n-30 là gì
Thiết bị báo mức dinel tên tiếng anh Capacitive level sensors dls-27n-30 là một loại sensor dùng phương thức cảm biến mức chất lỏng; chất rắn trong bồn nhằm đảm bảo nguyên liệu luôn duy trì trong bồn chứa ở một mức nhất định theo từng chu kỳ cấp liệu khác nhau
Ngoài ra; loại sensor này còn đóng vai trò trong việc bảo vệ động cơ. Ví dụ; liệu hết mà động cơ motor vẫn chạy hoài sẽ dẫn đến cháy. Cho nên; dls-27n-30 sẽ được cài đặt để tắt motor trong những trường hợp đặc biệt

Vai trò của con cảm biến điện dung dls-27n của dinel luôn đứng trong trạng thái on/off. Có nghĩa là tín hiệu điều khiển ngắt quãng dạng rơ le chứ không phả là một dòng kiểm soát mực nước liên tục
Do đó; nếu anh em nhà máy nào cần hệ thống sản xuất điều khiển tự động bằng cách báo đầy cạn nguyên liệu hạt nhựa , cafe, bột; dầu, gạo…. thì đều có thể ứng dụng cảm biến dls-27n-30
Cấu tạo sensor dinel dls-27n-30
Đối với sự đa năng của loại cảm biến này; có thể đo được hầu hết các nguyên vật liệu hoặc chất lỏng trong nhà máy. Nên về phương diện cấu tạo cũng có chút khác biệt hoàn toàn so với các loại sensor cùng loại
Còn thực tế; bản chất dls-27n có nhiều options khác nhau nhằm phù hợp 100% các yêu cầu bài toán do nhà máy đề cập đến
Về cấu tạo chi tiết thì cảm biến báo mức điện dung dls-27n-30 bao gồm 3 thành phần chính:
- Que điện dung với nhiều kiểu chiều dài đa dạng phục vụ cho việc kiểm soát các mức chất lỏng và chất rắn. Ví dụ mặc dù catalog dls-27n-30 có ghi chiều dài tối đa 3 mét. Tuy nhiên; chúng ta có thể chọn loại dài 400mm bằng model: DLS-27N-30-B-PO-G-E400-K2-SHV hoặc 500mm
- Kết nối ren cơ khí; đầu chứa boar mạch chuyển đổi các tín hiệu dung kháng cảm nhận được quy ra tín hiệu relay điều khiển; hoàn thành nhiệm vụ đóng ngắt các thiết bị như motor, bơm…..
- Phần cuối cùng là kết cấu dây dẫn để kết nối với contactor điều khiển về động cơ. Tín hiệu trong dây di chuyển là dạng on/off hay còn gọi rơ le

Note thêm phần kết nối ren của sensor dls-27n-30 lại phần làm 2 dạng:
- Chuẩn kết nối ren thông dụng: G1, G1 1/2, G1/2, G3/4, M27*2; M30*1,5, ren mặt bích…..
- Chuẩn kết nối ren dùng cho môi trường thực phẩm: Tri-clamp (ø 34 mm)
Về chiều dài cáp có cấu tạo dạng dây 2 lõi; cáp của cảm biến dls-27 có thể được nối trực tiếp từ sensor đi ra, hoặc ở dạng đầu nối M12
Đối với qua điện dung của dls-27n-30 được kết cấu bằng dạng que inox 316L chịu được các chất ăn mòn nhẹ như xà phòng, sút NAOH…….
Riêng về chuẩn nhiệt độ cao thì model sẽ là dls-27nt-30 sẽ có cấu tạo thêm cái thanh inox nối dài tầm155mm; có tác dụng giảm nhiệt tránh nóng boar mạch cảm biến. Từ đó; giúp thiết bị có thể chịu hạn mức tối đa trong vấn đề báo đầy báo cạn liệu là 200 oC
Thông số kỹ thuật dls-27nt-30
Tại sao tôi lại nói là dls-27nt-30 ? NT có ý nghĩa gì và khác nhau với N ra sao ?
Thực ra; Đối với dls-27nt-30 là một chuẩn báo mức có chức năng y chang. Nhưng so về thiết kế thì loại sensor này được tích hợp sự tương tác cực lớn đối với các môi trường có tính chất nhiệt độ cao
Cụ thể là thiết bị này có thể chịu được áp suất cực lớn; chịu nhiệt cực cao trong quá tình báo mức mà không ảnh hưởng đến độ chính xác, tuổi thọ sensor trong quá trình vận hành thời gian dài.
Ví dụ một mã sensor này của dinel như DLS-27NT-30-B-PO-G-E100-K2-SHV có tloại này que điện cực dài 100mm; chịu được nhiệt độ tối đa 300 oC đối với môi tường chứa liệu bên trong; max 200 oC với phần kết cấu ren, và 80 oC với môi trường boar mạch phía bên ngoài
Và tất nhiên; sensor dls-27nt-30 lúc nào cũng có giá cao hơn loại kết cấu chuẩn N ! Cho nên mới nói; dls-27n-30 là một dòng điện dung báo mức giá rẻ của hãng dinel trong tất cả phân khúc của thị trường Châu Âu hiện nay.

Bản phác hoạ chi tiết kỹ thuật sensor dinel dls-27n-30
Cho nên; giữa NT và N tích hợp trong cảm biến chỉ khác nhau về khả năng chịu áp chống nhiệt. Còn lại là thông số kỹ thuật căn bản mà một loại cảm biến cần có thì bản chất chúng giống nhau ví dụ như:
- Nguồn cấp 7….36 V dòng điện áp DC
- Độ trễ khi xuất relay điều khiển tầm 0,2s
- Tính sai số theo thời gian đối với loại cảm biến xuất rơ le thì anh em vận hành lâu cảm thấy chưa chuẩn thì
- Chiều dài que điện cực
- Đường kính cọc dò dls-27n-30 luôn mặc định
- Tín hiệu điều khiển đầu ra là pnp hoặc npn với dòng điện
- Về khả năng chống nhiệt thì chuẩn N hoạt động trong phạm vi nhiệt độ và chuẩn NT thì vận hành tốt trong dải nhiệt
Hướng dẫn cài đặt sensor dinel dls-27n-30
Một trong những ưu điểm tuyệt vời khi chúng ta ứng dụng loại sensor này tỏng việc báo mức liệu. Đấy chính là cách cài đặt theo ý muốn rất dễ dàng thông qua một cái tua vít nhỏ
Bản chất cài đặt sensor dls-27n-30 của dinel đấy là chúng ta setting 2 con biến trở thiết kế trên 2 đầu thiết bị
Vậy ! Cài đặt cảm biến đo mức dls-27 này như thế nào anh em cùng tham khảo nhé.
Để ý trên đầu thiết bị này sẽ có 2 con ốc vặn ký hiệu lần lượt là S và H. Trong đó; S là phần cài đặt độ nhạu của sensor dls-27 trong những môi trường có tính chất dẫn điện khác nhua. Còn H là phần cài đặt độ trễ đóng ngắt relay khi chúng ta điều khiển motor

Trong phần này; khi cài chúng ta chỉ cần quan tầm setting cho con ốc ký hiệu S là được.
- Đầu tiên; lấy tua vít xoay con ốc ra hẳn. Bên trong sẽ có một con ốc nhỏ
- Tiếp theo là cấp nguồn 24v cho thiết bị dls-27n-30 rồi nhúng que cảm biến vào mức chất lỏng hoặc chất rắn cần báo
- Tiếp theo lấy con tua vít cho vào ốc xoay từ -….sang… + sẽ giúp tăng độ nhạy của cảm biến thì dùng trong môi trường đó

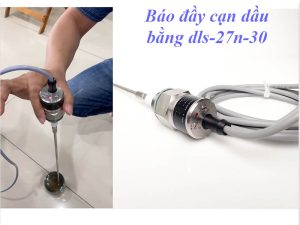

- Ví dụ nếu đo chất lỏng như dầu không có khả năng dẫn điện. Ta chỉ cần cắm dls-27n-30 vào xoay từ – sang + cho đèn Led đỏ là đã cài ok
Cách đấu dây sensor đo mức dls-27n-30
Do là dòng cảm biến báo mức on/off nên bản chất sensor dls-27n-30 nó hoàn toàn được thiết kế dây 3 lõi; với các màu ký hiệu khác nhau bao gồm lần lượt: Xanh, nâu và đen
Trong đó; 2 dây xanh và nâu là 2 lõi dùng để cấp nguồn cho thiết bị; dây đen dùng xuất tín hiệu relay đóng ngắt
Lưu ý khi đấu nối cấp nguồn cho thiết bị là phả cấp nguồn 10v, 12v hoặc 24v. Không được dùng nguồn 220v cấp vào sẽ hư cảm biến

Cách đấu nối Capacitive level sensors dls-27n-30 như sau:
Đầu tiên; anh em dùng chân nâu đấu vào cực dương bộ nguồn. Chân dây xanh đấu vào cực âm bộ nguồn
Lấy tiếp dây đen đấu vào chân số 13 của on relay trung gian; rồi cấp chân âm từ nguồn về chân 14 relay
Sau khi hoàn thành xong; anh em đấu chân output từ relay trung gian về motor hoặc van cần điều khiển rồi cắm nguồn vào là xong
