Cảm biến áp suất dạng màng tín hiệu ra 4-20ma, 0-10v hoặc modbus rs485 – rs232 xuất xứ Châu Âu
Phần tóm tắt thu gọn
Đây là một loại sensor báo tín hiệu áp lực có thiết kế vô cùng đặc biệt; mục đích đảm bảo ứng dụng phù hợp với các chuẩn môi trường vi sinh ví dụ như đo áp suất sữa; cafe, coca, dầu ăn…. hoặc đơn giản là chặn các loại cặn tỏng chất lỏng không cho xâm nhập vào thiết bị đo
Cảm biến áp suất màng được thiết kế thân hoàn toàn bằng chất liệu inox; dưới phần kết nối thay vì là một lỗ nhỏ để dòng chảy áp suất đi vào; thì nó lại được phủ một lớp màng inox 316l mỏng; để cảm nhận áp lực báo tín hiệu analog tương ứng truyền về các tụ điểm tập kết để hiển thị và điều khiển các mức áp suất thực tế
Dưới đây; mình sẽ chia sẻ cho anh em một số loại cảm biến áp suất dạng màng giá rẻ; kết hợp với các chuẩn đo lực trong môi trường nhiệt độ thường. Đồng thời; giới thiệu thêm cho anh em một số options chịu nhiệt độ cao; chịu ăn mòn tốt giúp đa dạng sự lựa chọn thiết bị cấp cho từng hệ thống sản xuất khác nhau
Cảm biến áp suất dạng màng 4-20ma, 0-10v hãng Dinel
Cảm biến áp suất dạng màng 4-20ma được sinh ra là để kiểm soát áp lực các môi chất cần tiêu chuẩn sạch; chống cặn đi vào cảm biến. Từ đó; giúp người dùng giám sát và điều khiển được áp suất thực tế dựa vào tín hiệu analog 4-20mA truyền về
Nếu mà bàn về ứng dụng cụ thể thì có các loại sensor màng dòng ra 4-20ma; 0-10v; rs485, rs232, 0-5v thậm chí là 1-5v…… Còn chọn theo tiêu chuẩn kết nối ta có sensor áp suất màng kết nối clamp, ren G1/2, ren G3/4 hoặc màng DN 27, DN 50,5….
Và tất nhiên thông dụng nhất vẫn là dòng sensor áp suất dạng màng inox chuẩn dòng ra 4-20ma; với đa dạng các kiểu kết nối tuỳ vào từng ứng dụng mà hệ thống sản xuất yêu câu
Dưới đây là một vài loại sensor áp lực màng thông dụng tại nhiều nhà máy !
Sensor áp suất màng chịu nhiệt độ cao trên 100 oC
Đối với những môi trường cần giám sát áp suất mặc dù có yêu cầu tiêu chuẩn màng inox chắn. Kèm theo đó là khả năng chịu được nhiệt độ lớn ví dụ như đo nước nóng; đo áp suất các chất lỏng trong bồn chế nguyên liệu có cánh khuấy như nước thuốc; nước đường, bột pha chế sữa….. Đây là những môi trường có nhiệt độ rất lớn
Do vậy; Việc sensor áp suất màng phải đảm nhiệm ngoài việc đo áp còn đóng vai trò trong việc cân bằng nhiệt độ bảo vệ thiết bị đo; đảm bảo độ chính xác khi gắp những môi trường nhiệt độ chất lỏng dao động 0-120 oC, 150 oc, 160 oc, 180 oc, 200 oc, 300 oc thặm chí là 350 hoặc 400 oC
Tất nhiên; giá cảm biến áp lực dạng màng cũng phụ thuộc và từng cấp bậc chịu được nhiệt độ chất lỏng trong khi đo của từng thiết bị !
Đối với sensor áp suất dạng màng chịu nhiệt độ loại chất lỏng 80 oC, 100 oC, 110 oC cho đến 150 hay 170 oC thì kết cấu hoàn toàn không phức tạp; và mức giá cho mỗi loại cảm biến này nó rất rẻ, chi phí vận chuyển cũng không phải là vấn đề
Nhưng việc đo áp suất màng bằng cảm biến với loại chất lỏng tầm 200 oc; 250 oc trở lên thì chắc chắn 100% cái đầu chứ boar mạch của cảm biến phải được cách ly với cái đế màng đo áp suất tầm 1m đến 2m; thậm chí là 3m hoặc hơn nếu như môi trường không khí chỗ lắp đặt nhiệt độ cũng cao như thế
Sensor áp suất màng đầu nối Clamp
Phần kết nối điện đối với mỗi một loại cảm biến áp suất dạng màng là điều rất quan trọng trong việc lựa chọn để thiết kế thiết bị đo. Trong đó; màng Clamp là tiêu chuẩn kết nối chuyên dùng cho các ứng dụng sạch ví dụ như đo áp suất sữa chua, sữa đậu nành; dầu ăn, nước ngọt……
Một số loại sensor áp suất dạng màng clamp phổ biến như clamp 1 inch, 2 inch hoặc một số loại áp suất clamp DN 1’’ 1⁄2 , DN 2’’ 1⁄2, DN 3’’
Nếu sensor màng cần chuẩn clamp rơi vào trường hợp lắp mới thì chúng ta có thể chọn bất kỳ loại dn clamp mà mình mong muốn.
Tuy nhiên; nếu nằm trong trường hợp thay thế do quá trình hoạt động bất ngoài sensor áp suất màng loại clamp bị hư thì anh em phải kiểm tra xem loại clamp đó đường kính dn bao nhiêu để tìm thiết bị phù hợp đúng chuẩn để gắn vào
Cảm biến áp suất màng G1/2, G1/4, G3/4. G3/8
Phổ biến nhất vẫn là các dòng áp suất dạng màng với các kết cấu chuẩn ren; vì đây là các loại sensor màng giá rẻ, quan trọng là chúng ta sẽ dễ dàng lắp đặt và thiết kế hơn so với chuẩn màng clamp
Đối với loại thiết bị áp suất màng này nó có nhiều chuẩn ren khác nhau rất đa dạng; thêm vào đó chúng ta có thể thay thế các bước ren linh động thông qua các bộ chuyển ren xịn bằng inox chuẩn 304 hoặc 316
Thông thường; về thiết kế cấu tạo thì các chuẩn cảm biến áp suất dạng màng loại ren như G1/2 cực kỳ thông dụng và chịu nhiệt độ cao hơn rất nhiều so với chuẩn kết nối màng clamp
Cụ thể đối với mấy loại sensor màng này thì nhiệt độ tối đa mà chúng có thể chịu được max 200 oC; Mặt khác với một tiêu chuẩn áp suất màng cao cấp hơn nữa của pháp có thể đạt mức chịu nhiệt lên tới 350 oC hoặc hơn thế nữa
Thông số kỹ thuật cảm biến áp suất màng inox 316
Riêng về cảm biến áp suất màng 316 thì bản thân chắc chắn 100 % loại sensor này được phủ một lớp màng inox loại 316l mỏng dính; để ngăn chặn tạp chất đi vào thiết bị đo; đồng thời với thiết kế đó giúp đạt mọi tiêu chuẩn về phương diện chống vi sinh vi khuẩn trong sản xuất
Dưới đây là một số thông số kỹ thuật chủ đạo của dòng cảm biến đo áp suất màng
Đối với nguồn cấp: 12v hoặc 24v
Đầu ra output đa dạng: 0-20ma, 4-20ma, 0-10v, 0-5v, 1-5v….
Dải đo của sensor áp suất màng gồm 2 loại:
- Áp suất dương: 0…200mbar, 100 mbar, 350 mbar, 500 mbar, 1 bar, 10 bar 40 bar, 60 bar….. Trong đó thì dải đo áp suất 0-10 bar được ứng dụng khá phổ biến
- Áp suất lực hút hay còn gọi loại đo áp suất chân không: -1…0 bar, -100 kpa….0 bar……
Độ chính xác 0,5%
Nhiệt độ hoạt động: -20….85 oC
Khả năng bù nhiệt: 0….50 oC
Đối với chuẩn nt thì nhiệt hoạt động ok nhất là dưới 200o oC
Khả năng chống nước; chống bụi chúng ta có thể tuỳ chọn cho sensor này là ip67 hoặc ip68
Về các bước ren của sensor đo áp lực màng ta có loại chuẩn npt ví dụ như1/4, 1/8; 1/2 là những mảng kết nối ren thông dụng trong các nhà máy hiện nay
Đường kính kết nối đối với loại sensor clamp sẽ có đường kính tầm 50,5 mm
Đối với sensor áp suất đầu ra kết nối trực tiếp cáp thì cable được làm bằng nhựa PA cho ta thoả sức lựa chọn chiều dài cáp theo ý muốn
Cấu tạo cảm biến đo áp suất màng
Xét về cấu tạo loại sensor này chúng ta phân làm 2 loại chính:
- Cảm biến áp suất dạng màng nối cáp chuẩn ip68
- Cảm biến đo áp suất màng kết nối ISO

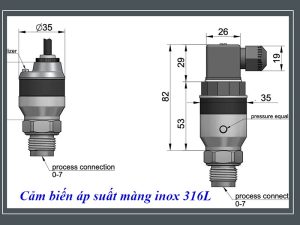

Cảm biến áp suất màng ip68 khác ip67 thế nào về cấu tạo
Kết cấu sensor màng nối cáp thì phần thân cảm biến cao 45mm; đường kính phi 35mm. Loại này có 3 phần chính đó là thân sensor + Ren + Cable ( dây cáp nối có thể dài 2m, 3m, 4m hoặc 5m… Dùng cho cả chuẩn phòng nổ hoặc chuẩn thường )
Về phần cảm biến áp suất màng đầu nối nhựa iso thì tổng thể chiều cao không bao gồm ren là 82mm. Trong đó; phần thân cao 53mm với đường kính phi 35mm, đầu nhựa cao 29mm với đường kính 26mm; đầu dây output ra rộng 19mm
Đấy là sự khác biệt về kết cấu của 2 loại cảm biến áp suất dạng màng nêu trên. Còn về điểm chung ta có phần kết nối ren !
Các tiêu chuẩn cáp nối và ren của sensor đo áp suất màng
Với chuẩn thường thì cảm biến áp suất dinel có 2 loại chuẩn ren chính:
- Ren G1/4 và ren G1/2 chuẩn Din 3852
- Ren G1/4″ và ren G1/2″ chuẩn Din 837
Với chuẩn màng inox 316 ( FLUSH MEMBRANE ) thì loại sensor này được thiết kế chuẩn ren vặn g1/2 ( 21mm)
Riêng đối với sensor áp suất màng chịu nhiệt độ cao thì nó sẽ được thiết kế thêm đoạn inox siphon tản nhiệt có chiều cao 44mm giúp thiết bị đo chịu được áp suất tối đa 170 oC
Ngoài ra; thiết bị này còn có 2 thêm 2 kiểu kết nối connection G1/2 NPT, G1/4 NPT và chuẩn kết nối dạng màng tri-clamp ứng dụng đó áp suất trong hệ thống sản xuất thực phẩm
Về cáp nối chuẩn ip68 thì cảm biến đo áp suất màng có một số loại phổ biến:
- Cáp nối connection M12*1
- Cáp nối dây trực tiếp theo các dạng: SHORT STAINELSS STEEL GLAND; PLASTIC THREADED CABLE GLAND, PLASTIC GLAND WITH SPIRAL RELIEF, CABLE GLAND FOR PROTECTED HOSE
