Cảm biến đo mức kiểu điện dung hãng dinel czech | Giải pháp đa ngành trong vấn đề đo mực chất lỏng công nghiệp
Một trong những điểm nổi bật mà dinel có thể sánh ngang với các phương pháp báo mức xuất xứ Châu Âu; thậm chí là G7. Đấy là việc ứng dụng các con cảm biến đo mức dạng điện dung ghim trong các bồn chứa chất lỏng để giám sát. Bản thân CLM-36 chính là một que điện cực có độ nhạy cao và giá cực rẻ.
Bàn về loại điện cực này ! Chúng ta có thể liệt kê ra rất nhiều ưu và nhược điểm của nó. Tuy nhiên; với sự đa dạng chủng loại mà hãng dinel sản xuất ra thì việc bù đặp sự lệch lạc giữa các nhược điểm của chúng là điều tất yếu

Thực ra; clm-36 của dinel nó có nhiều options đáp ứng hoàn toàn tất cả các môi trường đo mức chất rắn hoặc chất lỏng.Theo từng điều kiện nhiệt độ; tính năng phòng nổ thì cảm biến dinel lại đang dạng hoá theo từng chuẩn clm-36n; clm-36nt, clm-36xi, clm-36xit
Hôm nay; mình sẽ chia sẻ cho anh em đi sâu chi tiết để anh em hiểu rõ về các chức năng; ứng dụng chính cho từng option khác nhau của loại cảm biến điện dung này. Đồng thời; chỉ anh em cách chọn lựa loại thiết bị đo phù hợp với nhu cầu của hệ thống sản xuất nhất
Cảm biến đo mức kiểu điện dung clm-36 là gì
Đo mức nước kiểu điện dung clm-36 là một loại sensor dinel được ứng dụng để thăm dò mức nước trực tiếp trong bồn; hay nói cách khác là một dạng đo tiếp xúc với chất lỏng để kiểm soát mực chất lỏng trong bồn; bể chứa còn bao nhiêu; đầy hay cạn, hiển thị số thực tế bao nhiêu lít, mm lít….
Qua nhiều năm nghiên cứu sản xuất; thông qua các quá trình test thử tại hãng dinel và các ứng dụng đo mức thực tế tại Việt Nam nói chung; nhiều nước trên thế giới nói riêng thì việc mua cảm biến điện dung clm-36 không còn là nỗi lo của các nhà sản xuất bởi vì tính chính xác của nó cao; và đặc biệt là cái loại gì nó cũng đo được

Đối với sensor clm-36 nếu chúng ta để ý kỹ trong thiết kế catalog bảo đảm sẽ có nhiều phát hiện khác nhau trong phương thức đo mức !
Giả sử clm-36n với cấu tạo loại 1 que điện cực khi đo chúng sẽ so sánh điện dung giữa cực que và dung kháng thành bồn để tạo nên tín hiệu báo về 4-20ma hoặc 0-10v. Ấy thế mà loại có 2 que điện cực thì chúng chả cần so sảnh với cái gì cả; chỉ cần 2 que điện cực so sánh với nhau tạo ra dòng 4-20ma khi có sự thay đổi chiều cao chất lỏng
Các loại cảm biến điện dung clm-36n hãng dinel
Theo bạn thì hãng dinel có bao nhiêu loại cảm biến điện dung clm-36n ? Ứng dụng nổi bật của loại thiết bị này trong các môi trường báo mức ra sao ? Chúng ta cùng tìm hiểu kỹ trong đoạn chia sẻt dưới đây
Chúng ta sẽ xem xét 2 trường hợp:
- Phân loại mã sản phẩm theo từng ứng dụng đo mức cụ thể
- Đi sâu chi tiết về một loại có thể chịu được nhiệt độ cao; tích hợp tính năng phòng nổ
Clm-36n-10 là một Sensor báo mức dầu
Bản thân cảm biến điện dung clm-36n-10 được thiết kế hầu như 98% toàn bộ một lượng lớn chất liệu inox 316; đảm bảo cho thiết bị đo có khả năng chống ăn mòn đối với một số môi trường chất lỏng có tính ăn mòn yếu
Tuy nhiên; trong môi trường xăng dầu chúng ta chỉ quan tâm đến tính năng đo liên tục ra dòng 4-20ma thể hiện từ con clm-36n-10 với cái que điện cực cắm xuống đáy thành bồn đo lên

Phạm vi để cảm biến mức dầu clm-36n-10 xét về tính vận chuyển thì từ dinel về Việt nam theo đường bay tối đa được pháp vận chuyển 2 mét tương ứng với 2000mm
Còn thực tế; loại que điện cực này đo được tối thiểu 200mm; đo liên tục tối đa mức dầu trong bồn phậm vi 5000mm với độ chuẩn xác chúng ta có thể cài đặt tuỳ ý
Xét về kích thước thì đường kính cọc dò mức dầu clm-36n-10 chỉ tầm 8mm thôi; chiều dài bước ren 20mm với đa dạng nhiều chuẩn ren kết nối cho người dùng lựa chọn để phù hợp với spec lắp đặt trong hệ thống nhà máy
Clm-36n-11 ứng dụng đo mức nước
Nếu mà đo mức nước liên tục với các bồn chứa tầm 1m, 2m thì lời khuyên chân thành là anh em nên sử dụng cảm biến đo mức loại này; bởi căn bản độ nhạy con này cực cao và mức giá thiết bị có thể nói là rẻ nhất trong các dòng báo mức clm-36 của dinel

Nói về thiết kế thì cảm biến clm-36n-11 có thanh điện cực cũng làm từ loại ino316. Nhưng điểm nhấn ở đây là nó được bọc một lớp nhựa gọi là nhựa PFA có tính năng loại trừ ăn mòn trong các môi trường nước clo; xút naoh, các loại nước tẩy rửa
Về phạm vi kiểm soát mực nước thì clm-36n-11 có thể đo mức chất lỏng trong bồn bể tối đa dài tới 3000mm. Tuy nhiên; đối với loại bọc nhựa chống mòn thì anh em phải chọn đúng khoảng cách đo mức; lý do là vì loại bọc nhựa không thể nào cắt bớt chiều dài que được
Clm-36n-12 báo mực nước thải, nước muối
Tại sao cũng là loại bọc nhựa quanh que điện cực inox; nhưng cọc dò mực nước clm-36n-12 lại được ưu tiên rất nhiều trong việc kiểm soát chiều cao mực nước thải; nước muối và các loại hoá chất thiết yếu khác ?

Bản chất cảm biến clm-36n-12 nó được thiết kế lớp nhựa FEP khác xa rất nhiều so với PFA. Đây là loại bọc nhựa chống vi sinh cực tốt và độ bền thì khỏi phải bàn khi đo axit hoá chất nhẹ; bởi chúng tôi đã từng ứng dụng đo mức thiết bị này trong nhiều nhà máy tại Việt Nam
Bạn có thể không tin ! Nhưng thực tế đã cho thấy sensor clm-36n-12 đã từng được dùng để đo mức nước có nhiệt độ cao 100 oC, 150 oc, 200 oC tại các lò hơi với độ tin cậy rất chuẩn; mặc dù hơi nước đọng và bám que điện cực liên tục
Sensor dinel Clm-36n-20
Bản thân dòng cảm biến clm-36n-20 chúng ta thấy khá ít trên thị trường; mặc dù đây là con chuyên về các ứng dụng đo xăng dầu; đo liên tục các chất lỏng không có tính năng dẫn điện
Hãng dinel vẫn luôn cho rằng nhược điểm của clm-36n-20 là nó quá đồ sộ di chuyển nặng nề; tuy nhiên ở một góc độ kỹ thuật nào đó tôi thấy rằng con cảm biến mức dầu của czech luôn tạo sự ấn tưởng trong lắp đặt

Tôi giả sử một cái bồn dầu cao tầm 1,5m mà phía trong có lắp các thiết bị hoặc các thanh inox chắn ngang chẳng hạn. Trong khi bản chất mấy cảm biến đo dầu khác khi lắp đặt phải bắt buộc có 1 khoảng cách nhất định giữa qua điện cực và các vật thể lạ
Tuy nhiên; sensor mức dầu clm-36n-20 lại được thiết kế một que inox; bên ngoài bọc thêm 1 cái ống inox bảo vệ nữa nên chả phải tạo khoảng cách đo khi lắp đạt; lý do là vì que điện cực tự so sánh dung kháng với ống dẫn inox nên tự chúng nó đo và cho ta dòng 4-20ma tương ứng
Điện dung Clm-36n-22 đo mức bồn cánh khuấy
Nói về thiết kế thì loại sensor clm-36n-22 nó cấu tạo 95% giống loại clm-36n-20; cũng được làm từ inox và cấp một ống bảo vệ que điện cực đường kính tầm 28mm
Tuy nhiên; điểm khác biệt của cảm biến clm-36n-22 ở đây chính là nó chỉ chuyên ứng dụng đo các chất lỏng có khả năng dẫn điện mạnh; còn xăng dầu thì chịu thua
90% các phương pháp đo mức chất lỏng dẫn điện các nhà máy đều sử dụng các cảm biến nếu ở trên vì nó nhỏ gọn; dễ lắp đặt; tính chất vận chuyển linh động.

Vậy sensor đo mức clm-36n-22 được sản xuất ra để làm gì ?
Tại những bồn trộn pha nhiều chất lỏng lại với nhau; mặc định các bồn trộn thì anh nào cũng có thiết kế cái cánh khuấy. Trong khi có cánh khuấy thì chỉ có dòng dinel clm-36n-22 mới đảm nhiệm quá trình đo đếm giám sát được
Tại các môi trường chất lỏng chứa trong bồn luôn ở các trạng thái động; ví dụ như ảnh hưởng dòng chảy, ảnh hưởng chất lỏng đổ trên đỉnh xuống là chất lỏng luôn nhấp nhô; nếu thiết kế lắp clm-36n-22 thì chất lỏng theo vào ống để điện cực giám sát trong trạng thái tĩnh thì kết quả đo luôn đáng tin cậy

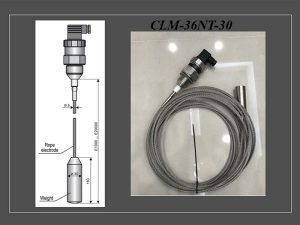

Cảm biến Clm-36n-30 đo xi măng, bột, đá
Là một loại sensor đo mức các chất rắn thì bản thân clm-36n-30 được mệnh danh là một trong những thiết bị giám sát vật liệu rắn giá rẻ.
Đối với vật liệu rắn ví dụ như xi măng; tro bay thì người ta chỉ có 2 sự lựa chọn:
- Radar đo mức
- Điện dung báo mức
95% khách hàng họ thích sử dụng radar bởi nó có tính chuẩn xác cao; tính bền và khả năng ổn định mức xi măng trong bồn một cách chính xác
Thế nhưng việc một số nhà máy họ cần báo bình thường; không cần độ chính xác cao thì dòng đo mức xi măng clm-36n-30 là một sự lựa chọn hoàn hảo

Bản thân dinel clm-36n-30 được thiết kế theo dạng dây cáp đo tiếp xúc trực tiếp; bởi các bồn chứa chất rắn đều là những bồn cao 8m, 9m, 10m, 12m, 15, hoặc 20-30m cho nên nếu hãng dinel thiết kế loại que sẽ không vận chuyển được
Điểm đặc biệt của dòng đo mức clm-36n-30 chính là lỡ chúng ta có đặt dư chiều dài dây cáp thì có thể cắt ngắn bớt lại được; hoặc đặt thiếu có thể hàn thâm cáp. Tuy nhiên; hạn chế hàn cáp vì khi chắp nối sợ cáp sẽ bị yếu
Clm-36n-32 đo mức xăng dầu; nước tinh khiết, axit
Cũng là một dạng dây nhưng clm-36n-32 lại là một sensor báo mức nhiều anh em kỹ thuật ưng ý nhất; bởi con này hầu hết các môi trường nào nó cũng đo được
Thiết kế đặc biệt; dây cáp inox kết hợp vỏ bọc bên ngoài nhựa FEP nên cho dù là môi trường đo mức cần chuẩn vi sinh như nước giải khát; hay các môi trường ăn mòn như axit yếu; nước muối mặn; nước biển…. Thì bản thân clm-36n-32 đều có chế độ cài đặt phù hợp với mọi hoàn cảnh đo

Điểm nhấn ở đây; là môi trường đo mức xăng dầu trong bồn khi thiết kế lắp đặt cảm biến điện dung clm-36n-32 thì đúng là phương án quá tuyệt vời; vì đây là giải pháp báo mức giá rẻ có tích hợp luôn chuẩn phòng nổ
Bản thân đối với mỗi cảm biến dinel clm-36n-32 nó đều cho ta lựa chọn một phạm vi đo hợp lý; và khoảng cách mà chúng ta chọn báo mức được tối đa trong các bồn có thể lên đến 20 mét
CLM-36NT đo mức nước chịu nhiệt độ cao
Cái cực kỳ quan trọng trong việc tạo nên độ chính xác; độ bền trong mọi môi trường đo mức đối với một loại cảm biến điện dung đấy chính là khả năng chịu nhiệt độ tối thiểu; tối đa. Hiểu được điều đó; dòng đo mức dinel clm-36nt ra đời để đáp ứng đúng với yêu cầu sản xuất
Đặc biệt; đối với các môi trường đo mức có nhiệt độ cao, nó luôn đi kèm với cái rủi ro đó là áp suất. Cho nên khi chọn các chuẩn clm-36nt trong môi trường nào thì ta phải để ý 2 yếu tố nhiệt và áp

Đối với nhiệt độ: Cần kiểm tra catalog kỹ vì mỗi model clm-36nt của dinel đều có 3 mức chịu nhiệt độ khác nhau:
- Phần cọc dò
- Phần ren kết nối
- Khu vực đầu cảm biến nơi chứa boar mạch
Một số chuẩn chịu nhiệt độ cao thông dụng của dinel như:
- clm-36nt-10
- clm-36nt-11
- clm-36nt-12
- clm-36nt-20
- clm-36nt-22
- clm-36nt-30
- clm-36nt-32
Từ model thông dụng trên kết hợp bảng tra thông số nhiệt độ; ta có thể kết luận đối với việc đo mức nước lò hơi; nước nóng nhiệt độ cao thì chuẩn clm-36nt của dinel chỉ chịu được nhiệt độ tối đa 200 oC
CLM-36Xi ứng dụng môi trường phòng nổ
Nói thật; với mấy cái môi trường dễ cháy nổ như xăng dầu; khí gas, khí lpg, các loại axit hoá chất dễ cháy; xăng thơm, cồn……mà không dùng các thiết bị có tiêu chuẩn phòng nổ của Châu Âu thì dễ toang lắm
Vì thế clm-36Xi của dinel ra đời với mong muốn đáp ứng được các môi trường đo mức liệt trên phía trên. bản thâm các thiết bị này cũng được sản xuất về phương pháp đo; tín hiệu ra và chất liệu hoàn toàn giống với các model phía trên
Tuy nhiên; chúng được tích hợp tính năng hạn chế tia lửa điện; hoặc tia lửa thấp không có khả năng gây cháy trong các trường hợp chập mạnh, đoản mạch….

Các model điện dung dinel chuẩn Xi thông dụng như:
- clm-36Xi-10
- clm-36Xi-11
- clm-36Xi-12
- clm-36Xi-20
- clm-36Xi-22
- clm-36Xi-30
- clm-36Xi-32
Tất nhiên; với các chuẩn đo mức Xi thì bản thân các con clm-36 của dinel nó chỉ hoạt động tốt trong môi trường nhiệt độ dao động từ -40….75 oC
Anh em có thể tham khảo bản tra áp suất chịu được tối đa cho từng khu vực nhiệt độ ở trên để nắm bắt rõ khi lựa chọn. Vì đối với môi trường áp suất cao; mà cảm biến clm-36xi chỉ chịu được áp suất thấp thì dùng lâu ngày thiết bị sẽ bị hư hỏng
CLM-36XiT đo mức chuẩn phòng nổ chịu nhiệt độ cao
Mặc dù cũng làm một môi trường có tính năng gây nổ; nhưng đôi lúc những bồn chứa chất lỏng loại này vẫn có nhiệt độ cao. Nên yêu cầu khắc nghiệt hơn đối với mỗi loại cảm biến điện dung
Chính vì thế; dòng đo mức dinel clm-36xit ra đời để hỗ trợ giám sát các trường hợp đặc biệt này !
Với thiết kế ngoài việc tích hợp các tính năng phòng nổ theo từng tiêu chuẩn nhất định ví dụ như zone 0, zone 1, zone 2… Thì bản thân mấy thiết bị clm-36xit còn phải trang bị khả năng chịu nhiệt độ cao; áp suất lớn để đảm bảo quá trình đo mức không bị ngưng trệ do cảm biến bị lỗi; hoặc bị hư bởi áp suất nhiệt độ chất lỏng tác động

Một vài mẫu XiT của hãng dinel anh em có thể tham khảo:
- clm-36xit-10
- clm-36xit-11
- clm-36xit-12
- clm-36xit-20
- clm-36xit-22
- clm-36xit-30
- clm-36xit-32
