Bảng tra kích thước ren | Phương pháp chuyển đổi ren côn hoặc ren thẳng thông dụng nhất hiện nay

Kích thước bước ren luôn là một vấn đề tồn tại khá sâu đối với anh em kỹ thuật nhà máy. Bời đâu phải ai mua thiết bị cũng đều đúng bước ren; hoặc khu vực lắp đặt có thiết kế bước ren đặc biệt. Nhất là các thiết bị được sản xuất gắn theo máy móc nhập khẩu về thì việc tìm kiếm ren thay thế đôi lúc cũng khá khó khăn

Mà đối với phần ren kết nối trên thiết bị đo nó có vô àn. Nào là ren côn, ren thẳng, ren npt; ren bspt, ren bspp, ren rc hay còn gọi là các loại ren đức; ren cái với nhiều kích thước khác nhau

Bảng tra kích thước ren là gì ? Đầu nối chuyển đổi ren là gì
Bảng tra kích thước ren là gì ? Đầu nối chuyển đổi ren là gì

Do vậy; phải có một bảng tra kích thước ren phù hợp để cân đối lại các bước ren trong sản xuất. Đồng thời; giúp anh em kỹ thuật dựa vào đó để kiểm tra xem mình đang dùng loại bước ren nào; từ đó tìm được đúng thỏi ren kết nối để thay thế khi nhà máy sản xuất cần

Vậy !

Bảng tra kích thước ren tiêu chuẩn là gì ? Có bao nhiêu loại mẫu ren trong sản xuất công nghiệp ? Thế nào là bộ chuyển đổi ren npt ? Bộ chuyển ren bspt là gì…..Những kién thức chuyên sâu này sẽ được thể hiện rõ nét bên dưới bài chia sẽ; để hỗ trợ anh em hiệu rõ ràng hơn về các bộ chuyển đổi ren thường hay sử dụng trong sản xuất hiện nay.

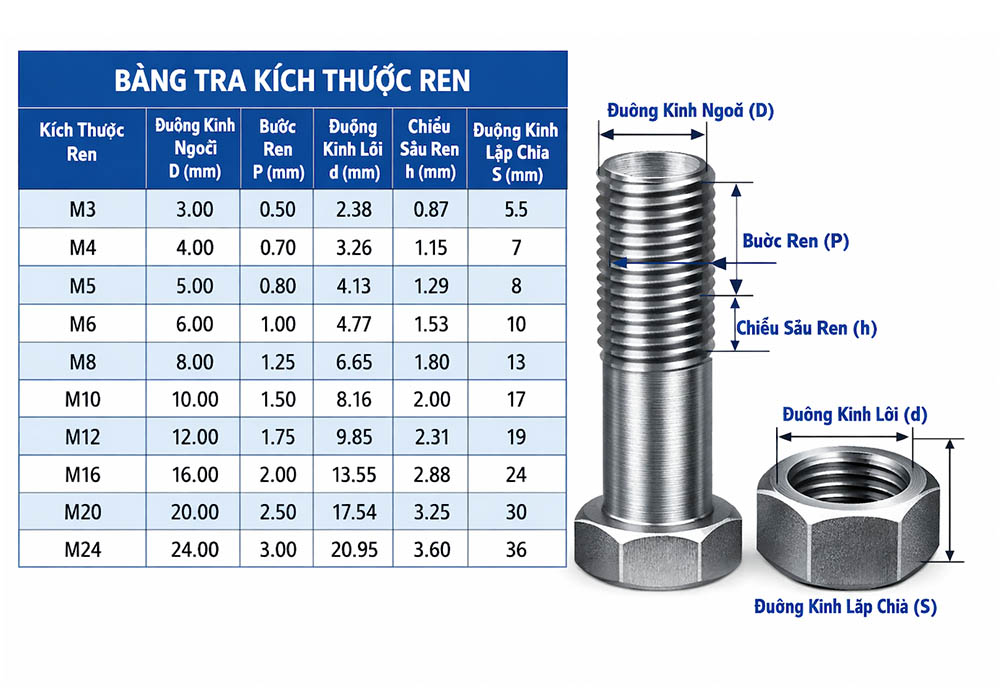

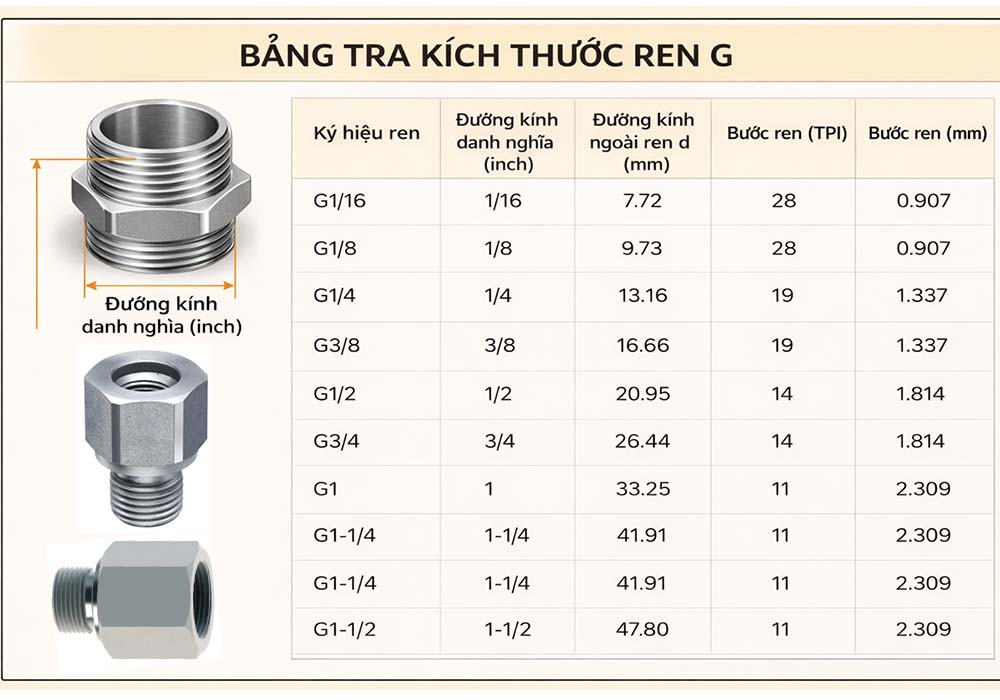

Bảng tra kích thước ren là gì

Bảng tra kích thước ren là một bảng ảnh pdf mà trong đó thể hiện rất rõ chi tiết kích thước các bước ren theo một tiêu chuẩn nhất định. Dựa vào bảng kích thước ren chúng ta sẽ biết được thiết bị đo đang dung thuộc chuẩn ren nào của châu âu; bước ren bao nhiêu và nó có sự thông dụng trên thị trường hay không

Bảng chuyển đổi đầu ren hệ inch sang ren hệ mét dn10 dn15 dn20
Bảng chuyển đổi đầu ren hệ inch sang ren hệ mét dn10 dn15 dn20

Ví dụ:

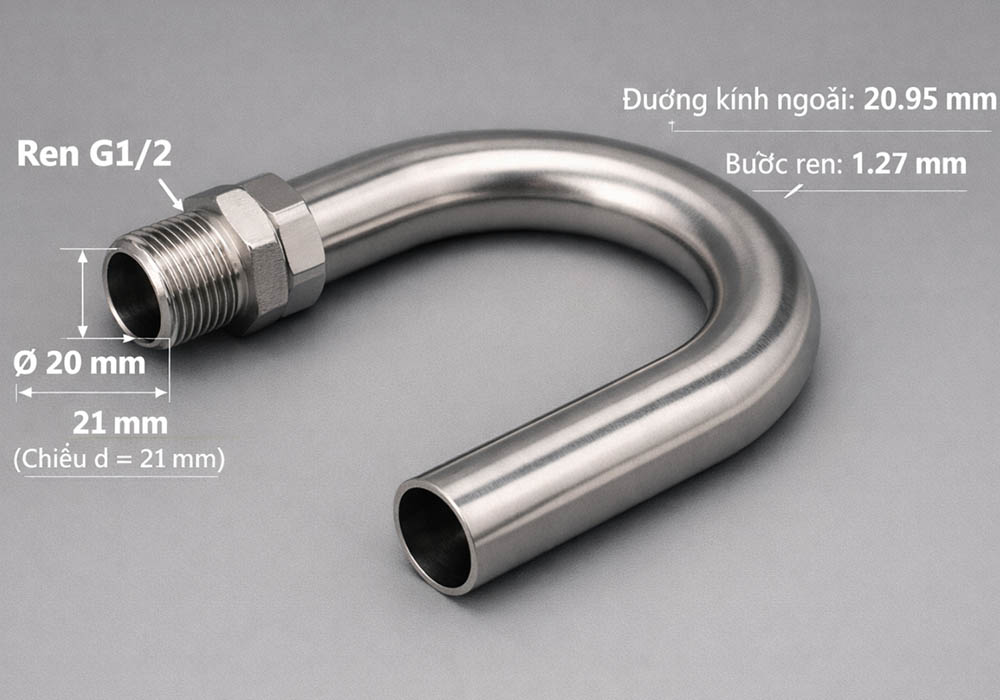

Đang dùng ống siphon dn15 nhưng không biết ren loại này bao nhiêu thì khi thông qua bảng tra hệ ren chúng ta sẽ biết đước đường kính ống dn15 có nghĩa là ống phi 21mm; nên bước ren của cái siphon kia phải là ren 21mm hay còn gọi là chuẩn ren G1/2

Trong phương thức kiểm tra kích thước ren các loại. Chúng ta cần phải phân biệt rõ ren hệ inch, ren hệ mét và ren tiêu chuẩn vì mỗi khu vực thế giới họ có tiêu chuẩn sản xuất khác nhau; việc chọn sai hệ ren trong lắp đặt gây nên sự hiểu lầm và chúng ta chỉ vặn được tối đa 40-70 % bước ren tuỳ loại

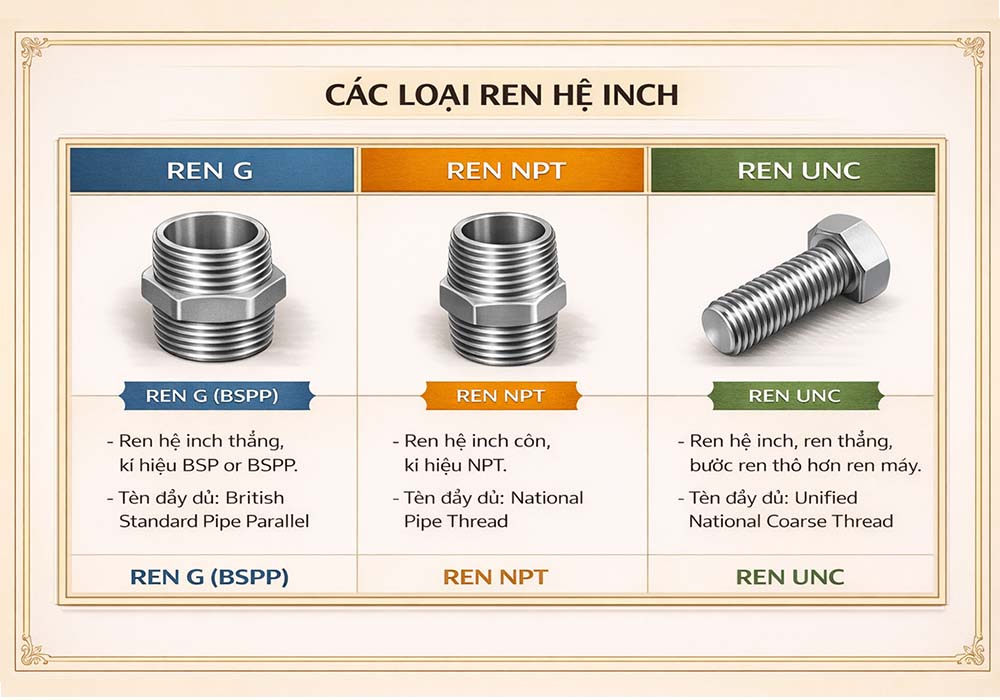

Kích thước ren hệ inch là gì

Kích thước ren hệ inch là một loại ren châu âu dùng khá nhiều trên các thiết bị đo áp suất; đo nhiệt độ. Phải nói là cực kỳ thông dụng; hệ inch có nghĩa là trên chiều dài 1 inch có lượng bước ren thiết kế là bao nhiêu



Đầu nối chuyển ren hệ inch là gì ? Các loại ren hệ inch g1/4 g1/2
Đầu nối chuyển ren hệ inch là gì ? Các loại ren hệ inch g1/4 g1/2

Đối với ren hệ inch có bắt nguồn từ sự thống nhất theo nguyên tắc chung cho hệ ren sản xuất tại Mỹ; Canada và Anh. Sau này có Pháp ới sự đa dạng nhiều kiểu loại khác nhau

Ví dụ:

  • Ren G1/2″ ( Inch )
  • Ren G1/4″ ( Inch )
  • Ren G3/8″
  • Ren G3/4″
  • Ren g1/8 “……..

+5 bộ chuyển đổi bước ren hệ inch bằng đồng hoặc inox

Về hình thức phù hợp trong lắp đặt thiết bị đo; chúng ta có các bộ chuyển đổi ren hệ inch thông dụng như sau:

  • Bộ chuyển đổi ren đồng G1/2″ sang G1/4 “
  • Bộ chuyển ren inox G1/4″ sang G3/8″
  • Bộ chuyển ren G1/4″ sang G1/2 inch inox
  • Bộ chuyển ren G1 sang G3/4
  • Bộ chuyển ren G1/8

Ví dụ cây cảm biến nhiệt độ có bước ren G1/2 inch trong khi vị trí lắp đặt lại là ren G1/2″ ren ngoài. Trong trường hợp này; chúng ta dùng măng xông G1/2 inox để chuyển ren ngoài pt100 thành ren trong pt100 loại g1/2

Hoặc con đồng hồ áp suất chân đứng mặt 63mm nhưng ren đang là g1/4 inch; trong khi bước ren trong chỗ lắp đặt là g1/2″. Ví vậy cần một bộ chuyển đổi ren G1/4 ren trong sang G1/2 inch ren ngoài để phù hợp lắp đặt

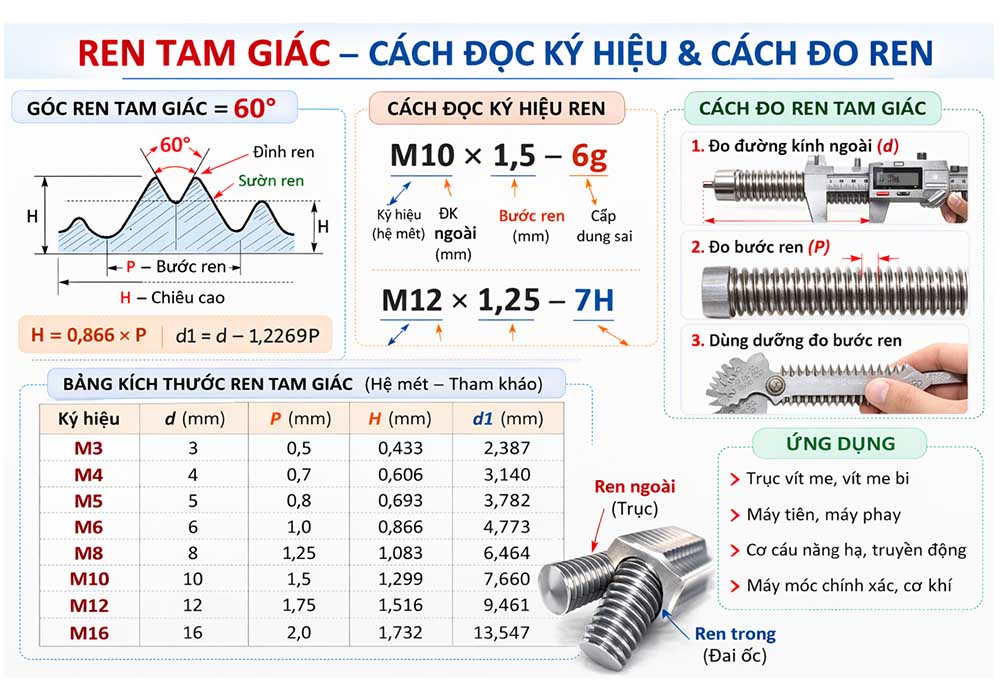

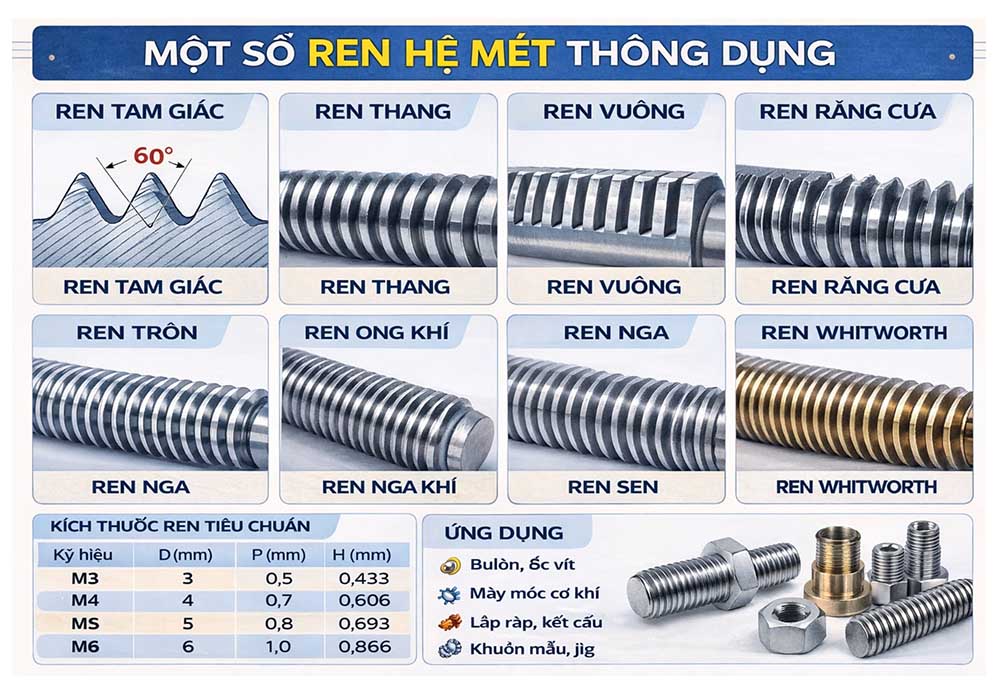

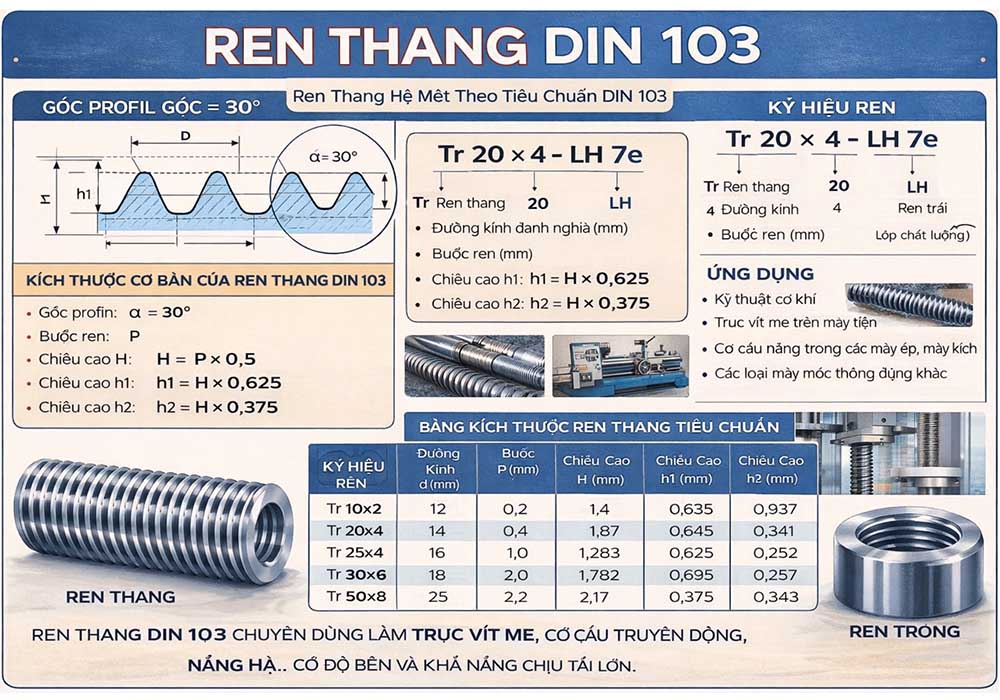

Kích thước ren hệ mét là gì ?

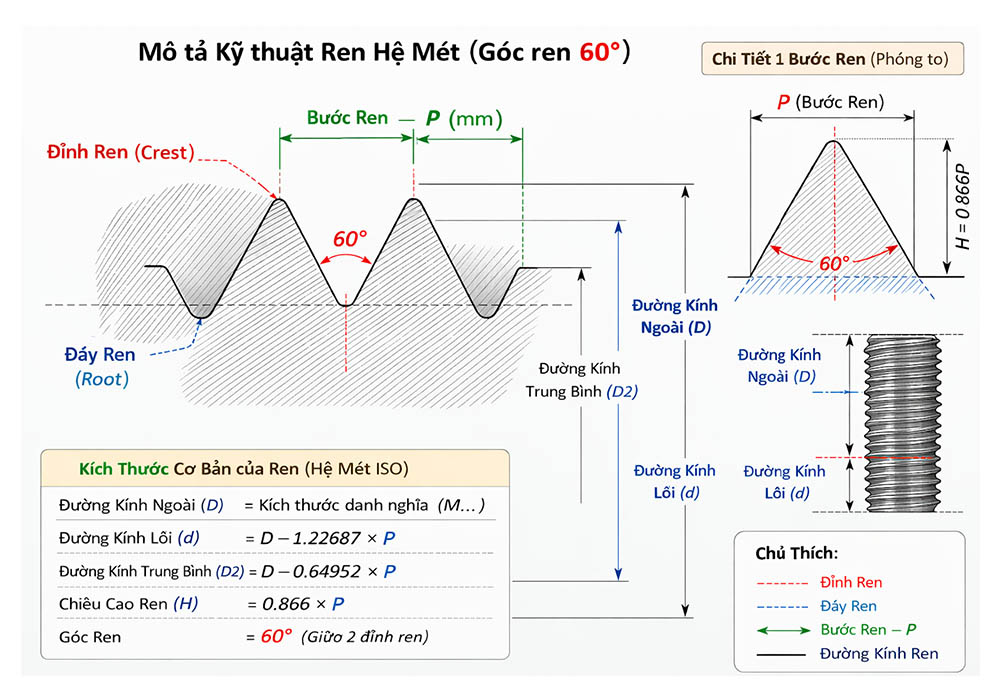

Ren hệ mét là loại ren thiết kế bước ren theo kiểu hình tam giác với các cạnh đều nhau. Góc ở đỉnh bước ren luôn là góc 60 độ

Trong hệ thống sản xuất người châu á cực kỳ thích dùng các đầu ren hệ mét đặc biệt là các nhà mấy sản xuất của taiwan, hàn quốc; trung quốc; bởi đây là một loại ren vặn rất kín giúp tránh các trường hợp xì áp ra bên ngoài khi gắn tại các đường ống có áp suất cao

Ren hệ mét là gì ? Các loại ren hệ mét m20*1.5, m18*1.5, m13*1.5
Ren hệ mét là gì ? Các loại ren hệ mét m20*1.5, m18*1.5, m13*1.5

Hệ mét chúng ta có tới 2 chúng loại: Ren có bước lớn và ren bước nhỏ; tất nhiên về đường kính ren như nhau nhưng về khoảng cách giữa các bước ren có sự chênh lệch

Đối với các cặp ren hệ mét chúng ta rất dễ nhận ra vì chúng bắt đầu bằng chữ M. Ví dụ:

  • Ren M20*1,5
  • Ren M27*2
  • Ren M18*1,5…
  • M30*1,5

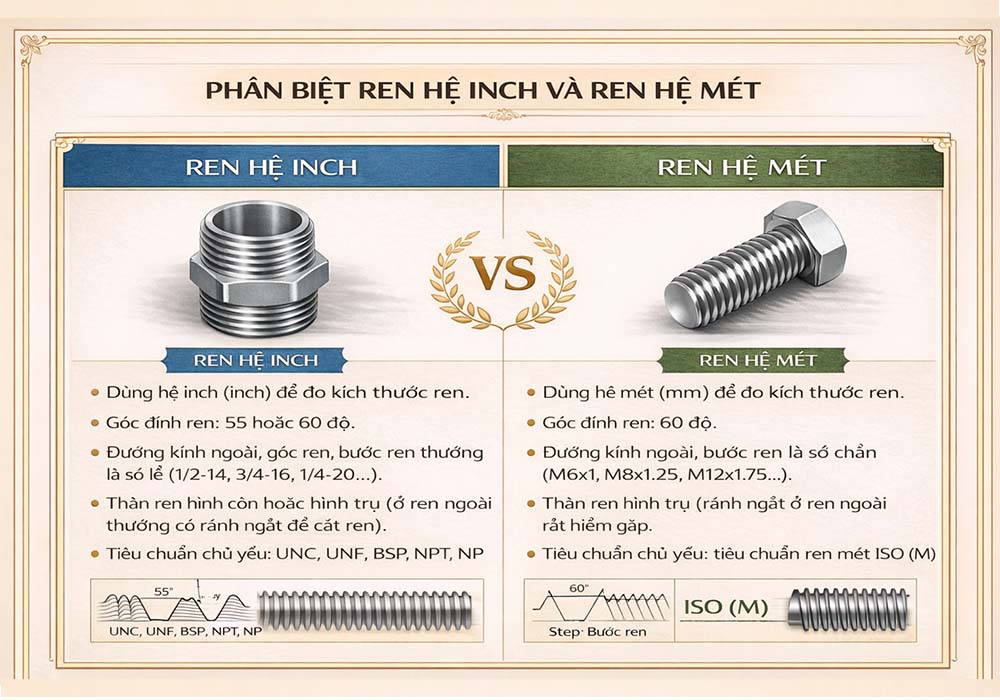

Tại sao phân biệt ren hệ inch và ren hệ mét

Với các ren hệ mét thì khoảng cách giữa môi trước ren ta đều quy ra thống số mm. Ví dụ M20*1,5 thì khoảng cách giữa các bước ren là 1,5mm

Đối với các bước ren hệ inch thì chúng ta lại tính theo cách chế tạo bao nhiều bước ren trên 1 đơn vị inch

Chúng ta nên bắt buộc phân biệt kỹ các kệ ren này; vì mặc dù chúng đều có đường kính gần như nhau nhưng trong quá trình lắp đặt thì ren hệ mét không thể nào thay thế được cho các loại ren hệ inch. Đồng thời; chuẩn ren hệ inch cũng chả thay thế cho ren hệ mét được

Ví dụ ren hệ mét M20*1.5; còn ren hệ inch G1/2″ đều được tích hợp trên 1 loại đồng hồ áp lực, và khi đo đường kính chúng ta đều thấy tầm 21mm. Nhưng bản chất các bước ren có sự khác biệt rất lớn

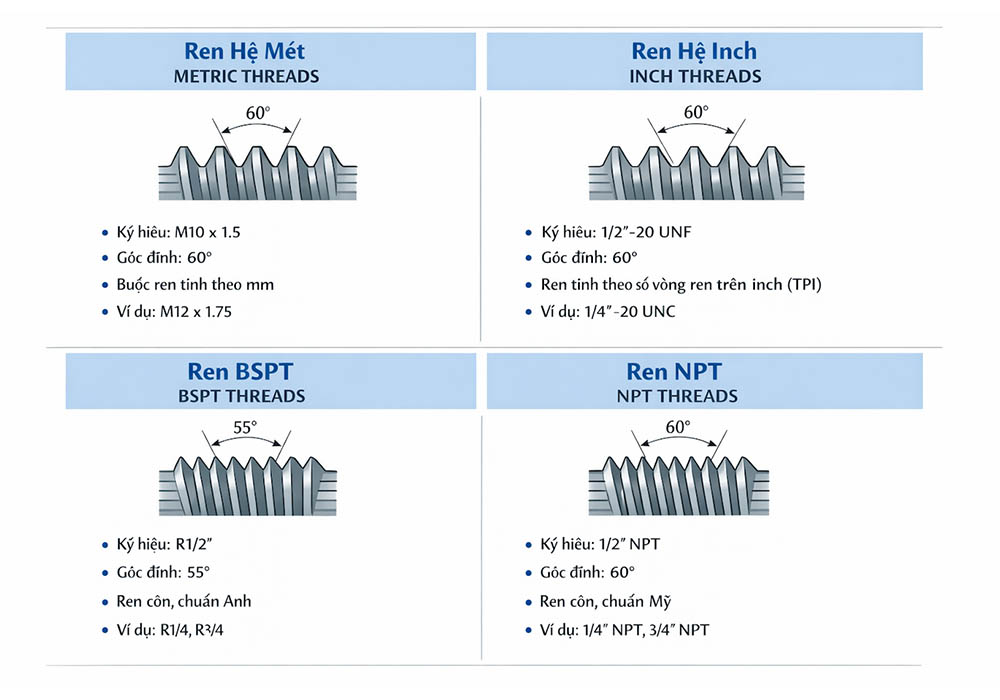

Các chuẩn ren thông dụng trong công nghiệp

Như đã chia sẻ thì trong ngành công nghiệp có rất nhiều chuẩn ren mà ta hay gặp. Các loại ren kết nối này thường được tích hợp trong các thiết bị đo áp suất; đo nhiệt độ, đo mức nước là chính

Và bàn luận về bước ren thường nó sẽ liên quan đến các vấn đề trong lắp đặt; nếu như ren đực và ren cái cùng một kiểu sẽ rất thuận lợi; còn trái chiều nhau sẽ dẫn đến vấn đề rò rỉ áp; khí, chất lỏng ra bên ngoài

Các loại ren bspt npt bspp giá rẻ ứng dụng trong công nghiệp
Các loại ren bspt npt bspp giá rẻ ứng dụng trong công nghiệp

Vì vậy; mình sẽ giới thiệu anh em đi sâu hơn về các chuẩn ren công nghiệp thông dụng; để sau này mua thay thế các bộ chuyển đổi ren phù hợp với thiết bị đo mình đang cần; để hài hoà hơn trong vấn đề lắp đặt thiết bị cho nhà máy

Kiểu ren NPT là gì và ren BSPT là gì

Ren NPT công nghiệp người ta hay gọi là ren côn; tên tiếng anh của ren npt được viết tắt từ National Pipe Thread; hệ ren này các hệ thống sản xuất ở Mỹ và Pháp dùng rất nhiều

NPT là một dạng chuẩn của ren công mà ta gặp cực kỳ nhiều trong nhà máy. Loại ren côn này nó được làm cũng từ 1 chuẩn ren nhưng đường kính ren phía ngoài nhỏ; đường kính ren vào phía trong to dần

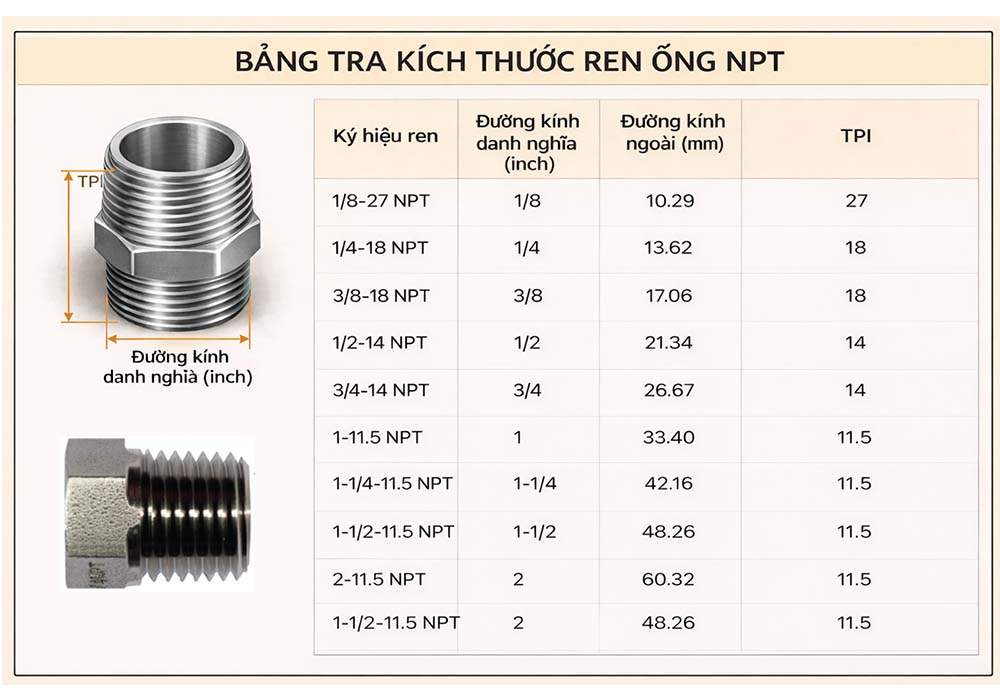

Bảng tra kích thước ren bspt, ren npt chuẩn 1/2, 1/4, 3/4
Bảng tra kích thước ren bspt, ren npt chuẩn 1/2, 1/4, 3/4

Ví dụ: Đồng hồ áp suất ren 1/2 NPT tức là ren 21mm; nhưng phần chân đuôi ren đường kình lúc nào nó cũng nhỏ hơn phần ren sát đồng hồ

Đối với thiết bị đo áp suất chuẩn ren NPT luôn được các nhà máy đánh giá cao; bởi với thiết kế này nó rất kín giúp cho quá trình xì áp không xảy ra

Ren bspp mặc định là tên gọi thứ 2 của hệ ren NPT. Đây chính là một loại ren côn nhưng các đầu bước ren chỉ tạo một góc tầm 55 độ; đây là một loại ren kết nối được ứng dụng rộng rãi trên các thiết bị đo của Châu Âu

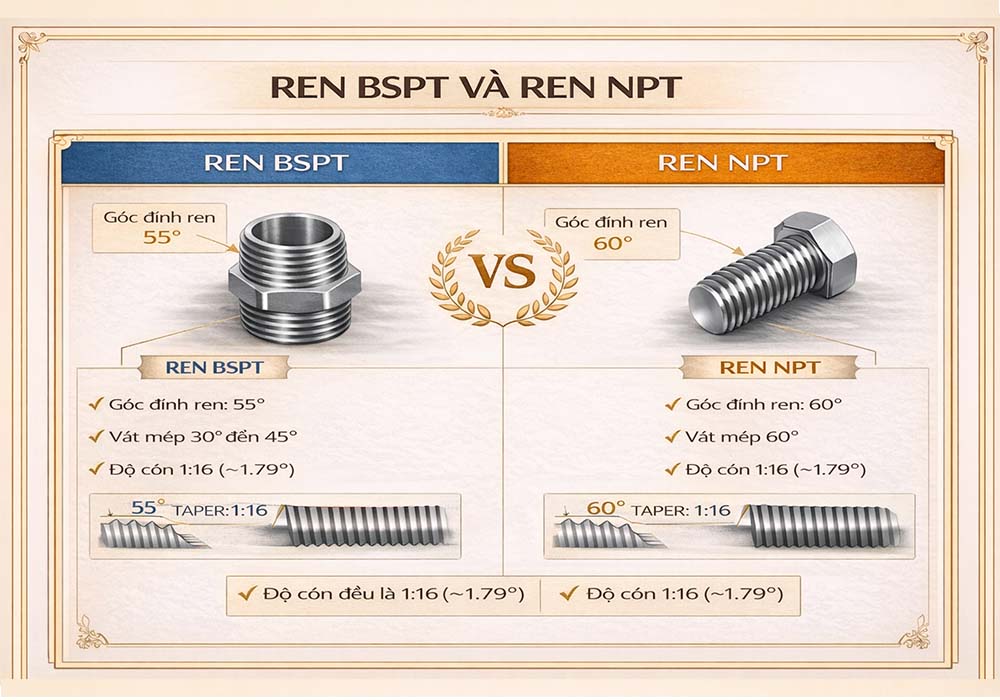

Sự khác biệt giữa ren BSPT và Ren NPT

Quá rõ ràng điểm chung của 2 loại ren bspt và npt là những chuẩn kết nối ren côn. Tức là loại ren có đường kính ren lớn dần từ ngoài vào sâu trong chân ren; nếu bằng mắt thường chả ai phân biệt được 2 loại ren này

Tuy nhiên ren bspt các bước ren của nó chỉ tạo một góc xoắn 55 độ thôi. Trong khi chuẩn ren côn npt thì góc của nó là 60 độ

So sánh sự khác biệt giữa 2 bộ chuyển đổi ren côn npt và bspt
So sánh sự khác biệt giữa 2 bộ chuyển đổi ren côn npt và bspt

Có anh em đã từng hỏi:

Ren cái cảm biến của tôi hiện là 1/2 bspt liệu tôi có cần bộ chuyển ren từ 1/2 bspt sang ren 1/2 npt không. Vì cái ren trong cố định đang là ren 1/2 npt

Vâng ! Trong trường hợp này; chúng ta cần phải quy đổi bước ren anh em nhé. Vẫn dùng sensor chuẩn ren 1/2 bspt rồi thông qua bộ chuyển ren trong 1/2 bspt ra ren ngoài 1/2 npt

Nếu trường hợp này ta vẫn không sử dụng bộ chuyển ren thì khi lắp đặt bước ren vặn sẽ không vào hoàn toàn 100%

Sự khác biết giữa ren PT với ren NPT

Thực ra ren PT chỉ là một trong những cách gọi phổ biến của hệ ren bspt. Chính vì vậy; điểm khác biệt giữa 2 loại ren này đã được đề cập ở phía trên

Bên cạnh đó; đối với các ren PT hay NPT thì đa phần người ta sẽ thiết kế chất liệu là inox 304 hoặc inox 316L. Đối với một số trường hợp lưu chất ăn mòn nhẹ thì dùng chuẩn inox 316 Ti

Đầu nối ren BSPM Và ren BSPP là gì

Ren BSPM, ren BSPP hay còn gọi ren hệ inch đây là một loại ren công nghiệp hay còn gọi ren thẳng. Khác với hệ ren côn thì loại ren bspm có đường kính ren đều nhau xuyên suốt trên cùng một hệ đường kính ren

Đầu nối chuyển ren bspp là gì ? Bộ chuyển ren G1/2 sang g1/4
Đầu nối chuyển ren bspp là gì ? Bộ chuyển ren G1/2 sang g1/4

Đây là một loại ren rất thông dụng của Châu Âu ví dụ như Anh, Pháp, Đức, Ý sử dụng khá nhiều. Một số chuẩn như cảm biến áp suất; đồng hồ áp suất của pháp đặc biệt là hãng Georgin; thì họ gọi thêm là ren GM; đây cũng là cách gọi tắt của hệ ren bspm ví dụ 1/2 GM, ren 1/4 gm….

Ví dụ như cảm biến áp suất G1/2 hay còn gọi cảm biến 1/2 bspm hoặc 1/2″ đều được vì đây là cách gọi của dòng ren inox thẳng

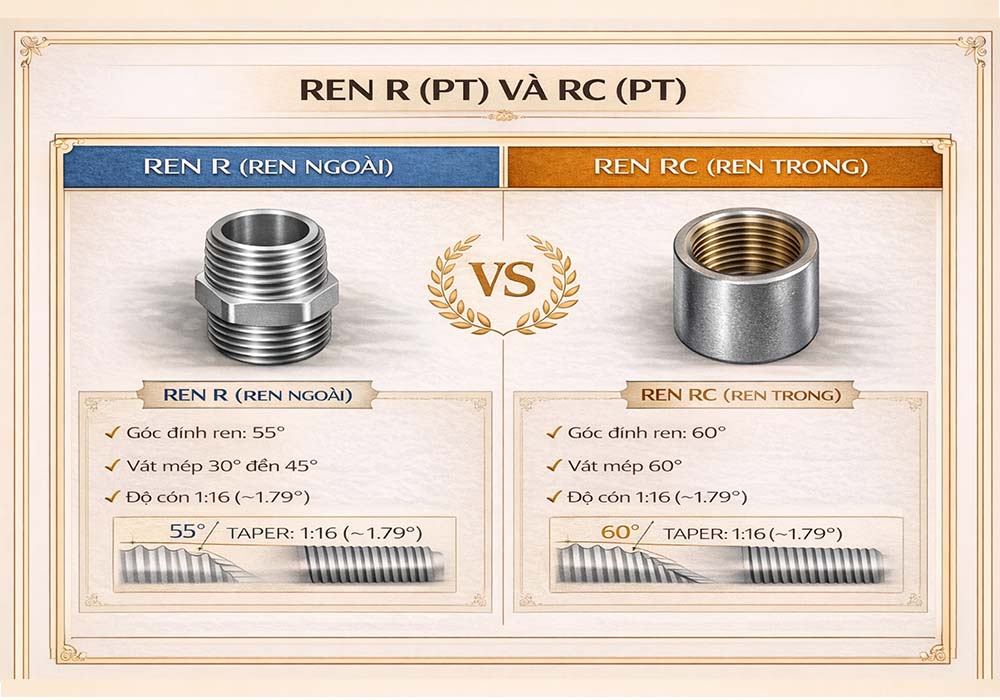

Kiểu ren R, RC PT là gì

Ren R, RC hay còn có cái tên gọi là ren trong inox hoặc ren ngoài inox. Chúng là những thiết kế ren năm bên trong theo từng hệ ren dạng ren hệ mét, ren hệ inch

90% các loại ren R PT hoặc ren RC PT đều xuất phát từ loại ren côn theo tiêu chuẩn phổ biến tại các hệ thống sản xuất ở Nhật

Bộ chuyển đổi ren rc là gì ? Ren pt và ren r có gì khác biệt
Bộ chuyển đổi ren rc là gì ? Ren pt và ren r có gì khác biệt

Trong đó:

Ren R PT là loại ren côn là chuẩn ren ngoài hay còn gọi là ren đực; còn ren RC PT là ren trong hay còn gọi là ren cái

Ví dụ như ren rc 1/2 inch, ren rc 1/4 inch hoặc ren r 3/8 inch, ren r 3/4 inch …..

Thực tế giả sử như thiết kế khu vực lắp đặt là ren ngoài g1/8 inch thì thiết bị được tạo ra phải có bước ren rc g1/8 inch ( tức là ren trong g1/8 thì mới vặn vào phù hợp với ren ngoài g1/8 )

Bảng tra kích thước hệ ren NPT và PT ( R, RC )

Dưới đây là một số kích thước các loại ren côn. Cụ thể là hệ ren NPT của Mỹ và ren PT theo các chuẩn R, RC có xuất xứ từ các thiết bị của nhật

Dựa vào bảng tra kích thước ren côn chúng ta có thể biết rõ được mỗi loại ren tiêu chuẩn có kích thước đường kính bao nhiêu mm

Bảng tra kích thước ren pt và npt chuẩn g1/2, g1/4, g3/8, g1/8
Bảng tra kích thước ren pt và npt chuẩn g1/2, g1/4, g3/8, g1/8

Ví dụ:

Đối với ren PT 1/8 inch thì theo bảng ta có kích thước ren ngoài đường kính 9,7mm; ren trong đường kính 8,6mm

Tuy nhiên; cũng là ren 1/8 npt thì đường kính ngoài 10mm; ren trong đường kính 8,5mm

Hoặc ren pt 3/8 inch thì bản thân r pt là 16,7mm, rc pt là 15mm. Trong khi ren côn npt thì đường kính ren ngoài 17mm; đường kính ren trong 14,5mm….

Thực hành bộ chuyển đổi ren theo yêu cầu

Nãy giờ chia sẻ khá nhiều kiến thức về các dạng kích thước ren công nghiệp thông dụng; Lý thuyết để chuyển đổi ren đúng cách nhằm hỗ trợ việc lắp đặt thiết bị đo được thuận lợi hơn

Dưới đây sẽ đưa ra một vài trường hợp bên sản xuất hay sử dụng để anh em dễ nắm bắt và hiểu hơn về các loại đầu nối ren này

TH1:

Ví dụ yêu cầu cần bộ chuyển đổi ren 1/2 npt sang G1/2 inch ?

Ta dùng bộ chuyển ren có kết cấu 1 đầu ren trong inox 1/2 npt và 1 đầu ren ngoài G1/2 ( 21mm)

Đồng hồ áp suất ren G1/2 nhưng chỗ lắp đặt ren trong là g1/4 tức là 13mm ?

Trường hợp này; ta dùng đầu nối ren trong G1/2 và 1 đầu ren ngoài G1/4; để chuyển đổi trực tiếp ren ngoài 1/2 inch từ đồng hồ áp suất sang dạng ren ngoài g1/4 để phù hợp lắp đặt

Hoặc trường hợp cảm biến đo mức có ren là đường kính 21mm mà khu vực lắp đặt lại là ren 27mm ?

Riêng phần này ta dùng bộ chuyển ren có 1 đầu ren ntrong g1/2 và 1 đầu ren ngoài g3/4 để chuyển đổi ren g1/2 sang ren g3/4

Liệu có bộ chuyển ren nào chuyển từ ren g1/2 sang ren mặt bích không ?

Có ! chúng ta chỉ cần thiết kế cái mặt bích 4 lỗ hoặc 12 lỗ với đường kính dn theo yêu cầu; sau đó tạo một cái ren trong 21mm hệ inch là chuyển đổi được nha

Khách họ cần cảm biến nhiệt độ dải đo 0-100 oC bước ren RC 1/2 inch ?

Có nghĩa là họ cần con cảm biến nhiệt độ có cấu tạo ren trong G1/2. Trường hợp này; ta chỉ cần lấy con cảm biến nhiệt đang có sẵn ren ngoài 21mm gắn thêm cái măng xông g1/2 là có thể đáp ứng theo nhu cầu họ cần
