Măng sông inox là gì

Quá tuyệt vời cho một câu hỏi về măng xông inox là gì ? Một vấn đề luôn là tâm điểm cho 10% anh em thắc mắc. Trong khi 90% anh em còn lại thì muốn tìm hiểu về loại ống nối măng xông này liệu giá có rẻ không ? Chất lượng ra sao ? Và cái quan trọng là loại đầu nối măng xông đó có đáp ứng được nhu cầu kết nối của các thiết bị hay không ?

Hình hài một chiếc măng xông inox 304 hay măng xông inox 316 chúng ta thấy rất bóng láng. Căn bản chúng được thiết kế từ các kim loại có khả năng chống ăn mòn; thậm chí anh em tin không ? Có loại măng xông thiết kế inox 204 :))))

Tuy nhiên; trong tất cả các loại ống măng xông hiện nay. Thì việc chất liệu nó bằng gì ? Thiết kế như thế nào …..Hoàn toàn không quan trọng bằng việc chọn cho đúng loại măng xông phù hợp với từng môi trường mình cần; lắp đặt đấu nối dễ dàng là được

Vậy câu hỏi đặt ra:

Măng sông inox 21 là gì

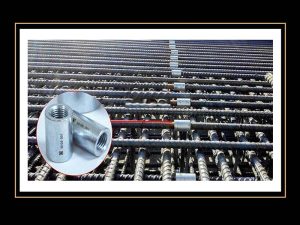

Măng sông inox là hay còn gọi rắc co inox một loại thiết bị ống nối có 2 đầu ren trong dn6, dn8, dn10, dn15, dn20 tương ứng với các kích cỡ ren 10mm, 13mm, 17mm, 21mm, 27mm. Đây là loại măng xông có kết cấu bằng chất liệu inox 304 hoặc inox 316, inox 316l đóng vai trò như một đầu nối inox trung gian gắn kết các thiết bị lại với nhau

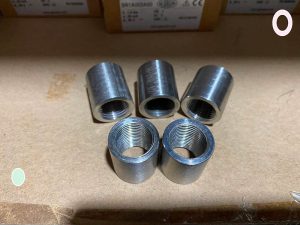

Mặt khác măng xông inox 21 chính là tiêu điểm ống nối dạng thép không rỉ; được thiết kế 2 đầu ren trong đường kính 21mm được ứng dụng rộng rãi để kết nối các thiết bị đo áp suất; với các ren cố định để phù hợp thuận lợi trong việc lắp đặt thiết bị đo

Thế chúng ta thường mua các loại măng xông inox này ở đâu ?

Về xuất xứ chúng ta có rất nhiều loại măng xông. Cho nên tuỳ thuộc vào các hệ thống sản xuất người ta dùng hàng thường giá rẻ hay hàng chất lượng thôi

• Đa phần các loại măng xông inox có xuất xứ từ việt nam tự chế hoặc măng xông china, taiwan….. Đây khẳng định 100% là loại ống nối măng xông giá rẻ
• Một số măng xông giá tuy cao nhưng chịu được nhiệt độ; áp suất lớn; chịu được sự ăn mòn khắc nghiệt của môi trường sản xuất ví dụ như măng xông wika, măng xông xuất xứ pháp, ý, hà lan….Thông thường đây là những ống nối thiết kế thép không rỉ 316L hoặc 316Ti

Chúng tôi muốn dùng măng xông giá rẻ !

Ok lời khuyên anh em nên dùng măng xông inox giá rẻ ! Lý do là vì nó cũng chịu áp và nhiệt độ cao căn bản là nó thiết kế nhỏ; vật liệu thép nên cực kỳ cứng cáp nên việc bị vỡ là hoàn toàn không thể

Nhưng đối với những môi trường cần chuẩn chống vi sinh như bia, nước ngọt; nước cất…. Bắt buộc các chuẩn măng xông nó phải thiết kế chuẩn inox 316l hoặc 316Ti để đảm bảo đáp ứng được yêu cầu hệ thống sản xuất

Tiêu chuẩn kích thước măng xông inox – nhựa ppr, hdpe

Dựa vào các thiết kế ống nối; đường kính ren các thiết bị lắp đặt trong công nghiệp mà măng xông có nhiều tiêu chuẩn kích thước khác nhau. Ví dụ măng xông 2 đầu ren trong inox, măng xông 2 đầu ren ngoài, măng xông một đầu ren trong và một đầu ren ngoài…..

Kích thước măng xông được tính bằng DN ví dụ như măng xông dn20, dn15, dn10, dn6 hoặc các loại măng xông cỡ lớn như măng xông dn32, dn40, dn60, dn100…..

Đường kính măng xông so với bước ren tạo ra nó có điểm sêm sêm nhau nhưng thực tế bước ren luôn nhỏ hơn mà thông dụng nhất là các loại kích thước ren măng xông 9mm, 13mm, 21mm, 27mm chuyên dùng để lắp các thiết bị công nghiệp như làm ống nối giữa đồng hồ áp suất; cảm biến áp suất với ống siphon hoặc đầu van khoá…..

Thế kích thước măng xông có ảnh hưởng gì tới lắp đặt không ?

Chắc chắn có ! Ví dụ cái ống xiphong giảm nhiệt của anh em ren ngoài 21mm; đồng hồ áp suất lắp trong lò hơi cũng ren ngoài 21mm mà các bạn mua loại măng xông nối G1/4 tầm 13mm thì sao mà lắp. Trường hợp này mua măng xông nối đường kính ren trong G1/2 tức là 21mm

Và để anh em hiểu rõ vấn đề này tôi sẽ đưa ra một bảng tiêu chuẩn măng xông inox thường dùng trong công nghiệp; dựa vào đó anh em dễ dàng lựa chọn loại ống nối này để lắp ráp phù hợp cho hệ thống sản xuất của mình

Các loại măng sông 2 đầu nối ( Rắc co ) dùng trong công nghiệp

Dựa vào nhiều tiêu chí khác nhau để chúng ta phân biệt các loại măng sông theo lý thuyết:

• Thiết kế kích thước măng xông
• Chất liệu măng sông ống nối làm từ nhựa hay inox; hay thép mạ kẽm…
• Loại măng sông 2 đầu ren ngoài; 2 đầu ren trong hay tỷ lệ 1:1
• Đường kính măng sông phù hợp với thiết kế lắp đặt…..

Quá trời; nhưng xét về tính chất ứng dụng công nghiệp chúng ta hãy nên quan tâm các loại rắc co ( măng xông ) này như sau:

Măng sông inox G1/8 ( 9,7mm – 10mm )

Măng sông G1/8 đúng theo tiêu chí ống nối inox có đường kính tầm dao động 9,7-10mm tuỳ theo từng nhà sản xuất vì có sai số khác. Đây là một con rắc co khá hiếm đơn vị lắp đặt dùng

Điểm quan trọng khi chọn loại măng xông G1/8 chính là chúng ta phải biết được nhiệt độ và áp suất bao nhiêu vì đối với hàng china chả bao giờ nó chịu được áp suất lớn; nên dễ dẫn đến tình trạng hư hỏng gây liên đới lỗi cho các thiết bị khác

Với môi trường áp suất cao hay nhiệt lớn tốt nhất anh em nên dùng hẳn măng xông inox có xuất xứ châu âu. Hoặc bảo nhà cung cấp đặt hẳn tiện trực tiếp măng xông G1/8 loại inox 2 đầu ren trong hoặc 2 đầu ren ngoài cho mình là chắc ăn nhất

Vì đối với hàng măng xông nối G1/8 tiện trực tiếp thì độ dày của thiết bị sẽ lớn hơn so với các loại ống nối măng xông china sản xuất đại trà theo khuôn. Chính vì nó có giá rẻ nên thiết kế rất mỏng để giảm chi phí nguyên liệu đầu vào và chi phí vận chuyển do cân nặng

Măng Sông inox G1/4 ( đường kính 13mm )

Măng xông G1/4 tương ứng với đường kính ren ngoài hoặc ren trong tầm 13mm cũng nằm trong số các loại ống nối inox có mức ứng dụng không được đại trà lắm. Tuy nhiên; nhìn vậy chứ con măng xông này có độ dày khá chuẩn nên môi trường áp suất trung bình nó chịu cực tốt

Điểm nhấn đối với hàng triệu măng sông giá rẻ chính là thiết kế ren theo chuẩn G tức là loại ren thẳng thông dụng. Một số anh em dùng môi trường ren côn không để ý sẽ dính ngay; nhưng vấn đề này không ảnh hưởng lắm nếu lắp đặt ống măng sông trong môi trường áp suất thấp

Măng sông G1/2 ( Kết nối ren 21mm )

Đầu nối măng sông G1/2 là một con ống nối quá tuyệt vời. Đây là một dạng đầu nối thiết kế inox rất thông dụng với nhiều hệ thống lắp trong nhà máy !

Đặc biệt là các rắc co 21mm này rất dễ đấu nối; có độ bền cao và giá khá rẻ. Thông thường các măng xông nối 2 đầu ren trong loại inox đường kính 21mm nó thường cặp kè chung với mấy cái ống giảm nhiệt để tạo nên một bộ đôi hoàn hảo khi gắn vào mấy cái sensor áp suất dạng cơ hay dạng điện tử

Tôi hiện tại đang dùng ống giảm nhiệt ren NPT + Đồng hồ áp suất ren G1/2 NPT thì liệu có dùng ống nối măng xông G1/2 được không ?

Khá nhiều người thắc mắc vấn đề này !

Câu trả lời là với áp suất đường ống lớn tốt nhất không nên dùng. Áp suất đường ống thấp thì dùng ok với điều kiện quấn nhiều lớp băng keo non khi lắp đặt

Lý do là vì G1/2 là ren thẳng; 1/2 npt là ren côn. Mà bọn chúng gặp nhau thì chúng ta chỉ vặn được tối đa 65-70% chiều dài bước ren. Điều này dẫn đến ren bị hở dễ dẫn đến tình trạng xì áp khi gắp môi trường đo áp cao

Giải pháp kết nối tốt nhất trong trường hợp này là thuê người ta tiện hẳn cái măng xông nối 2 đầu ren trong G1/8. Mà không phải đem tiện là xong đâu vì cũng một kiểu ren g1/8 nhưng chắc gì đem về đã nối được

Măng xông G3/8 ( Đường kính ren 17mm ) hoặc G3/4 ( Rắc co 27mm )

Với các ống nối măng xông G3/8 hay măng sông g3/4 luôn đóng vai trò quan trọng trong việc kết nối các dòng ren 17mm và ren 27mm. Đây cũng là những giải pháp thay thế cực kỳ hữu ích trong việc lắp đặt các dòng sensor đo mức chất lỏng

Đặc biệt là dòng măng xông nối đường kính 27mm trong môi trường nhiệt độ hay áp suất dùng cũng khá là nhiều

Ví dụ một trường hợp đo nhiệt độ lò hơi nhiều lần xảy ra như sau:

Anh kỹ sư anh ấy tạo một cái ren ngoài chỗ đấu nối cố định vào bồn đo nhiệt độ là 27mm. Trong khi mua cảm biến nhiệt độ ren ngoài cũng là 27mm; Mà để đấu nối chúng lại với nhau làm sao được ?

Chính vì thế măng sông nối 2 đầu ren inox G3/4 chính là giải pháp kết nối giữa sensor nhiệt và bồn

Ống nối măng sông hay măng xông ?

Nhiều anh em thắc mắc là đúng thôi ! Vì bản thân tên gọi măng sông nối 2 đầu ren trong; hoặc măng xông nối 2 đầu ren ngoài….. Về cách gọi đúng cả !

Cho nên khi bàn về loại ống nối này anh em có thể gọi kiểu nào khi mua từ các nhà cung cấp cũng được. Căn bản cho dù là người báo giá măng sông thép, hay măng xông nhựa họ nghe qua là biết mình đang cần cái gì

Tuy nhiên; thực tế để anh em khỏi tò mò vấn đề này thì 85% các kỹ sư cơ điện đều gọi những ống nối này là măng sông

Và đa phần các ống nối măng xông này luôn được thiết kế bằng inox để hạn chế vấn đề rĩ sắt hoặc bị ăn mòn theo thời gian làm cho kết cấu thay thế trở nên khó khăn hơn
