Van giảm chấn Inox 316L ( Dampener ) xuất xứ Đức – Pháp

Ống chống rung hay còn gọi là khớp nối mềm chống rung ( Snubber ). Một trong những phụ kiện bảo vệ các thiết bị đo áp suất như đồng hồ loại cơ, đồng hồ áp điện tử hoặc cảm biến đo áp tín hiệu đầu ra 4-20mA

Mặc dù là phụ kiện gắn theo thiết bị đo áp những các loại ống chống rung gắn trên đồng hồ hoặc cảm biến đóng vai trò cực kỳ quan trọng đối với giải pháp giám sát áp

Chính vì vậy; việc thiết kế thiết bị chống rung tại những khu vực nhảy áp cao luôn là phương pháp tốt nhất để bảo vệ thiết bị đo. Tuỳ vào từng trường hợp áp suất nhiệt độ chất lỏng ống bảo vệ quá áp có thể là inox 304, inox 316L hoặc Inox 316Ti

Vậy ống chống rung là gì ? Tại sao người ta bảo ống chống rung là một loại van giảm áp  – giảm chấn cực kỳ hiệu quả trong ứng dụng bảo vệ các thiết bị đo áp ? Mua thiết bị chống rung giảm áp ở đâu – Giá như thế nào ? …… Anh em cùng tìm hiểu chi tiết dưới đây:

Ống chống rung đồng hồ áp suất là gì

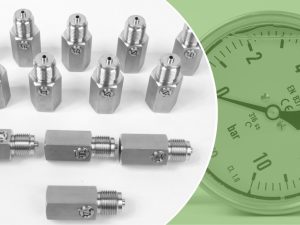

Ống chống rung giảm chấn cho đồng hồ áp suất tên tiếng anh Snubber hoặc Dampener là một loại thiết bị gắn dưới chân ren đồng hồ hoặc cảm biến nhằm bảo vệ thiết bị trong những tình trạng áp suất đột ngột tăng mạnh gây hư hỏng các thiết bị đo

Vấn đề đường ống rung lắc mạnh, thiết bị áp suất gắn giám sát gần các bơm tăng áp…. Là một trong những nguyên nhân nòng cốt dẫn đến các loại đồng hồ áp suất cơ; áp suất điện từ hoặc cảm biến áp suất sử dụng một thời gian bị hư mà anh em vẫn không biết nguyên nhân do đâu

Thiệt sự nếu không để ý khó biết được và đôi khi anh em lại đổ cho thiết bị đo kém chất lượng. Tại vì lúc mới gắn vào thiết bị đo chạy ngon ơ; Nhưng một thời gian sau nó mới bị hư. Ví dụ như cảm biến áp suất tín hiệu analog ra không chuẩn hoặc mất hẳn tín hiệu…..

Tại sao thiết bị chống rung gọi là van giảm áp Inox 316

Thiết bị chống rung cũng đồng nghĩa với việc giảm áp giảm chấn khi nó cảm thấy áp lực truyền vào quá mạnh chắc chắn 100% với áp suất này thì cảm biến hoặc đồng hồ sẽ bị hư hỏng

Chính vì vậy; trước khi áp suất quá cao bất chợt truyền tới thì nhiệm vụ của thiết bị chống rung sẽ đảm nhiệm vai trò là một con van giảm áp đơn giản là đóng lại không cho áp suất lúc đó đi qua. Và mở ra khi lực áp đã giảm theo yêu cầu ban đầu; đây cũng chính là nguyên lý hoạt động của loạ van giảm áp này

Ví dụ sử dụng van giảm áp cho đồng hồ áp suất

Đồng hồ áp suất gắn trên đường ống nước giám sát áp từ 0-25kg chẳng hạn. Loại đồng hồ này lại được thiết kế gắn ngay gần cái bơm tăng áp ( hay còn gọi bơm cao áp )

Thì tại đây áp suất luôn dao động ở phạm vi 0-25 bar. Tuy nhiên; có nhiều trường hợp đặc biệt kích bơm tăng áp sẽ làm quá áp trong khoảng thời gian nhất định. Mặc dù con đồng hồ dải đo 0-25 kg có thể chịu được quá áp tới 50kg

Nhưng có 1 điều anh em cần lưu ý quá áp ở đây là quá áp một cách từ từ. Còn những trường hợp giật áp một cách đột ngột chắc chắn 100% sẽ làm hư đồng hồ hoặc áp vượt quá 50kg cũng hư

Chính vì vậy; chúng ta phải lắp thiết bị chống rung giảm áp vào đường ống sau đó mới lắp thiết bị đo áp vào. Tại đây; anh em có thể cài đặt loại van giảm áp này một cách tự do dựa vào con ốc xoay được thiết kế mặc định trên thiết bị

Ví dụ: Anh em vặn điều chỉnh áp 10kg. Thì khi một lực vượt quá 10kg lập tức van giảm áp sẽ đóng áp lại ngay lập tức không cho áp suất truyền thẳng tới đồng đồng. Đến khi nào mức áp suất giảm về mức 10 bar đổ lại thì con van sẽ tự động mở ra để áp suất truyền vào đồng hồ một cách bình thường

Cấu tạo ống chống rung – Giảm áp Inox 316

Đối với dòng ống chống rung giảm áp lực cho thiết bị đo áp suất được hình thành dựa trên 2 chất liệu chính:

• Thép không rỉ
• Inox không rỉ

Trong đó; hầu hết các nhà máy đa phần người ta chọn loại ống chống rung có thiết kế inox 316l hoặc 316Ti; tuỳ vào thiết kế từng hãng riêng biệt nên các chất liệu thiết kế khác nhau

Tuy nhiên; loại van giảm áp inox 316Ti được xem là chuẩn cao nhất. Cao hơn cả inox 316L. Ngoài ra; một số hãng châu á như trung quốc; đài loạn họ còn sử dụng cả chất liệu inox 304 để thiết kế các con chống rung giảm áp như trên

Về thiết kế nó sẽ có 2 loại kết cấu re:

Loại van giảm áp đồng hồ áp suất sẽ có 1 đầu ren trong G1/2 và ren ngoài G1/2. Anh em có thể tuỳ chọn loại ren GM ( ren thẳng ) Hoặc ren NPT ( ren côn ). Tuy vào vị trí thiết kế chỗ lắp và chân ren đồng hồ đo là ren thảng hay ren côn để chọn loại ren phù hợp cho Snubber

Ở giữa ống giảm rung Snubber được thiết kế con ốc vắn để điều chỉnh đóng ngắt và mở áp suất cố định khi có sự biến động đột ngột ảnh hưởng tới đồng hồ đo áp

Mua loại van giảm áp áp – chống rung giá rẻ ở đâu

Ống chống rung hay giảm áp giá rẻ còn tuỳ thuộc vào yêu cầu cụ thể của từng môi trường nhất định

Giả sử anh em dùng đồng hồ áp suất giá mấy tram ngàn 1 cái thì nên kèm theo loại van giảm áp inox 304 thì sẽ có mức giá rẻ hợp lý

Tuy nhiên; đối với những môi trường áp suất cao; nhiệt độ cao. Hoặc đối với những môi trường chống vi sinh như nước Ro, nước ngọt, bia, rượu….Thì nên dùng chuẩn ống giảm chấn Inox 316Ti hoặc Inox 316L

Chính vì vậy; chúng ta phải nhận định thiết bị giảm áp chống rung mình đang quan tâm để ứng dụng bảo vệ thiết bị đo áp suất là loại thuộc phân khúc châu á hay châu âu; cần hàng có sẵn hay phải chờ đặt hàng để lựa chọn đúng loại sau đó mới kiểm tra các hãng để cho ra mức giá phù hợp với nhu cầu thiết bị sản xuất
