Ống siphon một trong những loại phụ kiện có thiết kế cực kỳ đơn giản nhưng mang lại lợi ích lớn trong các ngành giám sát áp suất loại cơ hoặc loại điện tử tại những môi trường nhiệt độ cao.
Phần tóm tắt thu gọn
Và chắc chắn rằng đối với những môi trường chất lỏng hay chất ở dạng khí có nhiệt độ tầm 80 oC trở nên. Khi lắp các thiết bị áp suất sẽ kèm theo những phụ kiện giảm nhiệt này
Vậy ống siphon là gì ? Khi nào cần lắp đặt ống xi phông trên đường ống dẫn chất lỏng hoặc chất khí ? Khi lựa chọn siphong tại sao người ta lại quyết định sử dụng loại ống siphon inox 304 hoặc inox 316 ?
Bên cạnh đó; vấn đề lắp đặt ống xiphong tưởng chừng đơn giản nhưng chúng ta phải chọn đúng loại
Ví dụ chủ đầu tư yêu cầu ống siphon chữ U thì có nghĩa diện tích khuc vự của nó không cho phép lắp cao. Hoặc các thiết bị gắn trên siphon họ muốn thấp lại để dễ quan sát
Và trường hợp ống siphong thẳng loại 1 vòng hay 2 vòng cũng vậy. Mục đích chính vẫn là để dễ quan sát và lắp đặt loại thiết bị giảm nhiệt
Ống siphon là gì ?
ống siphon hay còn gọi xi phông là một thuật ngữ phổ thông trong ngành công nghiệp. Một loại ống có thiết kế đặc biệt dùng để tản nhiệt độ và làm mát các loại lưu chất lỏng khí đi qua nó giúp các thiết bị đo áp suất như đồng hồ hoặc cảm biến có khả năng giám sát tốt trong những môi trường làm việc nhiệt độ cao
Hiện nay; việc mua các ống siphon không còn khó khăn như ngày xưa nữa. Bạn có thể lên mạng google search ghi ” ống siphon inox ” hoặc bất kỳ từ nào liên quan đến siphon là nó sẽ ra. Đây cũng là cách tìm kiếm mua ống si phong nhanh tối ưu nhất
Tác dụng của ống xi phông là gì
Đây khẳng định là một phụ kiện đồng hồ áp suất hoặc cảm biến; bản thân chúng được phân loại ra rất nhiều kiểu nhằm đáp ứng các yêu cầu lắp đặt trong nhà máy
Và tác dụng chính của các loại ống xi phông hiện này được dùng để hiệu chỉnh nhiệt độ nước hoặc khí giảm lại xuống thấp đi; nhằm bảo vệ các thiết bị đo đang gắn trên nó
Bên cạnh đó; ống xi phông còn có tác dụng giảm thiểu độ rung đối với những thiết bị gắn gần máy bơm. Như anh em biết rồi; đồng hồ hay cảm biến gắn gần khu vực máy bơm sẽ có sự dao động mạnh làm thiết bị mau hư hỏng; do vậy tác dụng của ống xi phong là để giảm thiểu rủi ro này
Và đặc biệt hơn nếu kết hợp ống xiphon với ống chống rung giảm áp thì sẽ giúp thiết bị không hư trong các trường hợp giật áp hoặc quá áp
Phân loại ống xi phông đồng hồ áp suất
Sự đa dạng của các loại ống siphon giảm nhiệt hiện nay là do sự phát triển lớn mạnh của các hệ thống sản xuất. Cho nên dựa vào áp suất; nhiệt độ và sự thiết kế thuận tiện trong lắp đặt vô tình đã sản sinh ra nhiều loại ống giảm nhiệt khác nhau
Xem xét về vấn đề thiết kế và sự linh động trong lắp đặt chúng ta có
Ống xi phông chữ O, Siphon chữ U
Loại xi phông này trong nhà máy phổ biến nhất là 2 loại:
- Siphon inox hình chữ U
- Siphon inox loại uốn tròn thẳng đứng
Thì thông thường xiphông loại thẳng uốn tròn ở giữa áp dụng cho các thiết bị gắn dọc để tiện quan sát. Còn loại si phon chữ u thì thiêng về gắn ngang vì dụ như gắn dưới đáy bồn nước chẳng hạn
Xi phông hiện nay được sử dụng nhiều nhất tại các hệ thống lò hơi, lò đốt, lò thiêu hoặc các lò gia nhiệt. Những môi trường này anh em không gắn thiết bị tản nhiệt như siphon thì đừng mơ đến chuyện gắn thiết bị vào giám sát
Kiểm tra về thiết kế đường kính ta lại có:
Ống xi phông DN8, DN10, DN15, DN20, DN25
Trong các loại đường kính ống xi phông thì loại DN10 và DN15 là 2 kiểu ống giảm nhiệt; được chuyên thiết kế dành riêng cho các dòng đồng hồ hoặc cảm biến áp suất
Còn xiphong dn8 và dn20 là những loại thiết bị giảm nhiệt được cho là có kết cấu đặc thù. Hay còn gọi là độ hiếm vì những loại này rất khó kiếm để mua chúng
Ống siphon ren G1/2, G1/4, G3/8, G3/4, 1/2 NPT, 1/4 NPT
Theo hệ bước ren thì chúng ta lại có một số dòng siphon giảm nhiệt kết cấu ren vặn inox g1/2, g1/4, g3/8 hay g3/4. Kết cấu ren này được nhà sản xuất chế tạo ra; nhằm phù hợp với các kích thước ren được khoan tại chỗ lắp đặt áp suất mà hệ thống nhà máy thiết kế trước đó
Ngoài ra; bản thân các loại sensor hoặc đồng hồ áp suất luôn được thiết kế sẳn các loại ren này. Vì vậy để theo trào lưu một cách tương thích; nên các xiphong này cũng được thiết kế theo kích cỡ như vậy để mọi người linh động trong việc mua bán và lắp đặt
Xi phong 13mm, Xiphong 21mm, Si phong 27mm
Xét về tính chất đơn vị kích thước thì chúng ta có các loại ống si phong 13mm, 21mm và 27mm. Đây cũng là một tên gọi khá đặc biệt mà anh em mua hàng cũng như đơn vị kỹ thuật nhà máy luôn hướng tới khi mua bán
Siphon inox 304, si phon inox 316, xi phông thép
Theo chất liệu sản phẩm sẽ phản ánh được độ tín cậy; độ bền và khả năng chịu được áp lực cao từ các đường ống truyền tới nên sẽ sản sinh ra các loại ống siphon inox 304, thép, hoặc inox 316
Và thất nhiên; giá các loại ống xi phông này cũng tuỳ vào chất liệu người dùng chọn; và độ dày chịu áp kết hộ chịu nhiệt ở từng phần khúc môi trường đo áp khác nhau
Vàt tất nhiêu; có phân loại nhiều ống giảm nhiệt như thế nào đi chăng nữa thì bản thân chúng đều được thiết kế dưới dạng inox 304 hoặc inox 316L, inox 316 Ti là chính; vì bản thân những vật liệu này rất bền trong các môi trường có chất khí hoặc lỏng dễ mài mòn theo thời gian
Ứng dụng ống siphong chịu nhiệt độ cao
Siphong chịu nhiệt độ cao là loại thiết bị giảm nhiệt có xuất xứ từ châu âu với các dải nhiệt nó có thể chịu được thông thường 350oC 400oC hoặc 600 – 700oC thậm chí có những siphon chuyên dụng có thể chịu nhiệt độ lên tới 1000oC
Tuy nhiên; thông dụng nhất vẫn là các dòng xi phông chịu nhiệt độ cao trong khoảng từ 200 – 400oC. Vì các hệ thống ở việt nam vẫn khá ít trường hợp phải sử dụng đến những ống giảm nhiệt độ trong các môi trường 500-600oC
Thông dụng nhất là loại siphon có xuất xứ việt nam; đây là một dạng thiết bị đo có sẵn để anh em sử dụng ngay và không cần phải chờ đợi đặt hàng. loại siphon việt nam đúng theo chuẩn thì chị chịu được nhiệt độ tối đa 250oc trở lại là điều kiện tốt nhất
Tuy nhiên; nhiều ông kỹ thuật vẫn kiểu lắp bất chấp các ống xi phông việt nam ở những dải đo nhiệt 300-350oC mà không chịu dùng siphon EU. Bản thân tôi cũng thế; việc đặt hàng và chờ hàng nhập từ châu âu về rất khó chịu vì thời gian nhập khá lâu
Ống siphon inox cho cảm biến áp suất
Các cảm biến có ứng dụng ống siphon nhiều nhất là loại cảm biến đo áp suất nước khí dầu ở nhiệt độ cao. Loại này hệ thống nhà máy lắp đặt nhiều lắm. Thiết kế ống si phon để giảm nhiệt cho cảm biến áp suất thông dụng nhất là 2 loại:
- Ống siphon inox ren 13m ( G1/4 NPT )
- Ống xiphông inox ren phi 21mm ( G1/2 NPT )
Nếu để ý anh em sẽ thấy xi phông việt nam 100% đều là chuẩn ren thiết kế NPT. Hệ ren mà người ta hay gọi là ren côn ấy !
Còn đối với siphon xuất xứ châu âu thì nhà sản xuất sẽ có 2 options cho người dùng lựa chọn thể hiện qua datasheet. Bao gồm si phông loại NPT ren côn và siphong loại inox ren BSP tuỳ thuộc vào người dùng đang sử dụng loại cảm biến áp suất ren thẳng hay ren côn
Cho nên nếu ông nào cần dùng hàng châu âu thì vấn đề sử dụng ống siphon để giảm nhiệt cho cảm biến áp suất hay dùng siphon giảm nhiệt cho đồng hồ áp suất thì các ông p0hair lưu ý các vấn đề về ren để vặn vào cho khít để tránh tình trạng vừa tản nhiệt tốt sẵn tản nốt áp do hở ren thì thua
Ống siphon đồng hồ áp suất ren phi 21mm 13mm
So với cảm biến thì thực tế mà nói đồng hồ đo áp suất dạng cơ dùng rất nhiều loại ống siphon này. Đặc biệt là con siphon ren 21mm loại NPT lắp trong các hệ thống sản xuất hơi quá trời luôn. Lý do chỉ có một là vì đồng hồ áp suất mặt 100mm nó thông dụng hơn loại 63mm rất nhiều’
- Đối với siphon cho đồng hồ áp suất mặt 100mm thì nên lắp loại giảm nhiệt đường ống phi 21mm tương ứng ren 21mm
- Còn loại siphong inox có đường kính 13mm hay 15mm toàn thiết kế để lắp giảm nhiệt cho đồng hồ áp suất mặt 63mm
Thông thường một bộ giám sát áp suất cơ lắp trên đường ống nhiệt độ cao người ta sẽ kết hợp bộ đồng hồ áp suất + xi phông giảm nhiệt và một con van khoá DN10 hoặc DN15
Khi lắp ống siphon vào đường ống người ta sẽ lắp thêm con van khoá rồi mới lắp tiếp đồng hồ áp suất vào. Nhiệm vụ của van khoá là chặn áp đường ống khi đồng hồ giám sát có dấu hiệu hư hỏng cần phải thay thế
Ống xiphông inox chữ O 2 ren ngoài G1/2 – G1/4
Tại sao người ta lại thiết kế ống xiphông có 2 đầu ren ngoài loại phi 21mm hoặc 13mm ?
Thực ra; việc lựa chọn loại siphon 2 đầu ren ngoài loại 21mm là do thiết kế hệ thống nó thay đổi thất thường nên nhà sản xuất mới cho ra đa dạng nhiều loại để khách hàng thiết kế kiểu nào cũng ứng dụng được
Đối với loại ống xiphong có thiết kế 2 đầu ren ngoài là vì ren trong trên đường ống cần gắn để giảm nhiệt cho đồng hồ áp suất người ta đã thiết kế loại G1/2 ren trong. Đồng thời; con cảm biến áp suất đặt mua về cũng có thiết kế ren trong loại 21mm
Đối với loại xiphong 2 đầu ren ngoài 13mm giảm nhiệt cho đồng hồ mặt 63mm cũng không ngoại lệ. Mà trường hợp này hiếm lắm anh em
Đa phần 90% các nhà sản xuất thiết kế các ống xiphông toàn bộ 2 đầu ren ngoài. Vì để thuận tiện cho việc ứng dụng các bộ chuyển đổi ren lắp vào 2 đầu ren này cho phù hợp với đầu ren thiết bị giám sát áp suất

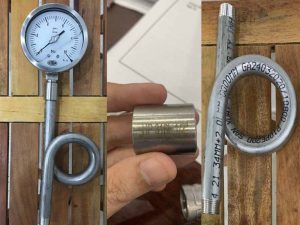

Ống xi phông inox 1 đầu ren ngoài 1 đầu ren trong G1/2 | G1/4
Loại ống xi phông inox có tiết kế một đầu ren ngoài và một đàu ren trong phổ biến nhất dùng cho cảm biến áp suất hơn là đồng hồ. Vì đối với cảm biến áp suất thông dụng ít ai dùng loại ren 21mm mà đa phần dùng ren 13mm
Mà áp lực cao đâu ông nào dám dùng ống xi phông phí 13mm nên toàn dùng loại xi phong 21mm. Mà Xiphong 21mm lại thiết kế 2 đầu ren ngoài nên họ cần một đầu chuyển ren để lắp vào một trong 2 đấu để chuyển thành loại ren trong G1/4 ( 13mm) để con áp suất lắp vào thuận lợi
Tại sao có trường hợp ống xi phông loại 1 đầu ren ngoài 21mm và một đầu ren trong cũng 21mm ?
Đấy ! Đây mới chuyên xiphong cho đồng hồ áp suất nè. 95% các hệ thống người ta dùng đồng hồ áp suất mặt 100mm là phổ biến nên việc sử dụng ống siphon loại phi 21mm luôn thông dụng. Mà thằng siphon 21mm cũng thiết kế 2 ren ngoài cho nên mới cần đến một phụ kiện bổ trợ nằm trong danh mục các bộ chuyển ren
Mục đích sử dụng phụ kiện này để đưa ren ngoài 21mm biến đổi chuyển thành ren trong 21mm gắn vào đồng ống áp suất có ren ngoài đường kính 21; đồng thời ren ngoài còn lại của ống siphon thì lắp vào ren trong đường ống đã thiết kế cố định trước đó
Ví dụ ống xiphon Φ17 dạng chữ O
Bạn mua một cái đồng hồ áp suất có bước ren 17mm tương ứng loại ren G3/8. Mà môi trường đo nước nóng 120 oC trên đường ống công nghiệp tại nhà máy
Vậy mình nên mua ống xiphon loại nào ? Giá siphon inox sẽ là bao nhiêu ?
Đối với trường hợp trên; bạn cần mua ống xiphon quy cách có bước ren G3/8 tương ứng với Φ17 là đường kính ống. Loại ống xiphông phải là dạng chữ o thẳng đứng; có thể là 1 vòng hoặc 2 vòng tuỳ thuộc vào nhiệt độ cao hay thấp
Nguyên lý ống siphon là gì
Xét về cách vận hành thì thức tế cho dù là ống siphon giá rẻ hay xi phông loại nhập từ châu âu về giá mắc đi chăng nữa; thì thằng nào cũng có nguyên lý hoạt động giống nhau cả
Thường đa phần dùng si phôn giá rẻ xuất xứ việt nam cả. Người ta chỉ ứng dụng các loại siphon inox 316L hoặc 316Ti xuất xứ châu âu đối với các trường hợp nhiệt độ cao; dùng cho hệ thống chống vi sinh như sữa; nước ro, nước ngọt, bia, rượi….Hoặc đối với các môi trường có hơi axit lẫn vào không khí gây ăn mòn thiết bị đo
Ống siphon dùng cho cảm biến hoặc đồng hồ đo áp xuất xứ châu âu thông thường các nhà máy hay chọn loại ống siphon hãng georgin hoặc ống siphon hãng stiko.
Tuy nhiên; bây giờ stiko nó không sản xuất loại phụ kiện này nữa nên đa phần hàng EU người ta nhắm tới vẫn georgin vì georgin của phán thuộc tốp siphon xuất xứ châu âu giá rẻ mà nó còn rất bền
Về nguyên lý hoạt động của ống siphon nó đơn giản lắp anh em
Nguyên nhân mà loại ống si phong nào cũng thiết kế có đường cong uốn lượn là do trước khi lắp loại thiết bị giảm nhiệt này người ta sẽ đổ vào đo một ít nước nằm trong đoạn cong của ống.
Thì khi chất lỏng hoặc chất khí bay hơi đi qua phần cong này sẽ gắn lượng nước làm mát mà chúng ta vừa đổ làm giảm nhiệt độ rồi với đi tới các thiết bị đo và lúc này lượng nhiệt đã được giảm đi rất nhiều. Đấy cũng giải đáp nguyên lý làm việc của ống siphon là gì cho anh em hiểu
Cấu tạo ống xi phong inox như thế nào
Phân trần nãy giờ để các anh em có thời gian suy ngẫm chi tiết hơn về các dòng thiết bị xi phông giảm nhiệt hay sử dụng. Chứ thực tế mà nói nếu gộp chung thì ống xi phông có cấu tạo như thế này:
Về chất liệu cấu tạo siphon có thể là thép không gỉ, inox 304; inox 316l hoặc inox 316Ti. Trong đó; siphon inox 316l và siphon inox 316ti là loại xịn bền chuẩn vi sinh cao chịu nhiệt tốt; mỗi tội là giá mắc và chờ đặt hàng
Về thiết kế lắp đặt chúng ta có cấu tạo siphon gồm 2 loại chính: Siphon hình chữ U và Siphon thẳng. Loại ống siphon thẳng có loại uốn trong như hình và có loại thiết kế tản nhiệt bằng lá thép ( Trong đó; siphon giảm nhiệt lá thép chịu được nhiệt độ cao hơn giảm nhiệt tốt hơn so với các loại thiết bị tản nhiệt trên )
Mua bán ống siphon giá rẻ ở đâu
Thực ra ống xi phông chỉ là một thiết bị phụ kiện để hỗ trợ anh em giảm nhiệt độ trong quá trình giám sát áp trên đường ống mà thôi. Thực tế chúng tôi chủ yếu cung cấp các giải pháp giám sát áp suất như cảm biến – đồng hồ áp suất từ các hãng châu âu
Thì khi khách hàng mua cảm biến hoặc đồng hồ mà ứng dụng đo trong các môi trường có nhiệt độ cao thì chúng tôi sẽ cấp thêm để thuận tiện cho anh em mua hàng một chỗ. Do vậy; đối với các ông cần mua ống xi phông giá rẻ với các loại ren phổ biến như 13mm 21mm hoặc đường kính ống 27mm thì xem vấn đề bán chơi cho vui thôi
Nếu các ông kỹ thuật thấy ống siphon giá rẻ dùng ok thì sau này nếu có thay thế thiết bị đo áp suất cũng có thể nhớ đến công ty huphaco cấp ống siphon cho họ chẳng hạn :)))
