Tóm tắt nội dung
Đồng hồ áp suất 3 kim là một trong những con thiết bị dùng để giám sát và điều khiển áp suất không cần cấp nguồn điện mà chúng hoạt động theo dạng cơ. Nhìn qua chúng ta thấy về thiết kế; kiểu dáng nó hoàn toàn như các con đo áp lực bình thường; điểm khác biệt ở đây là thay vì loại thường chỉ có 1 kim giám sát; thì dòng này có tích hợp 2 hoặc 3 kim trong đó:
1 kim dùng để đo và kiểm tra áp suất tại mọi thời điểm tức thời; 2 kim còn lại đảm nhiệm vai trò xuất relay đóng mở áp khi xảy ra hiện tượng cao thấp nhằm mục đích cấp áp cho hệ thống sản xuất vừa đủ ở một định mức nào đấy.
Nếu như là một yêu cầu công tắc áp suất đóng ngắt bơm sử dụng một tiếp điểm hoặc 2 tiếp điểm thô. Thì đó; chính là cách thể hiện của các loại đồng hồ đo áp suất 2 kim hoặc 3 kim
Dạng đo áp suất 2-3 kim được ví như một công tắc đóng ngắt cực kỳ nhanh nhạy trong việc giám sát và điều khiển áp lực dầu, nước, axit; hoá chất thậm chí là các hỗn hợp mực in cũng phải sử dụng những con 3 kim này để trung hoà lượng mực tỏng quá trình vận hành hệ thống nhà máy
Loại công tắc tiếp điểm này nó là một dạng đồng hồ hiển thị áp suất tại chỗ thiết kế theo kiểu dạng cơ; sau đó thích hợp thêm các kim relay xuất tín hiệu on/off khi đạt lượng áp mà chúng ta đã calip cài đặt từ trước
Ứng dụng đồng hồ áp suất 3 kim
Thực tế mà bàn thì đây là một dạng đồng hồ đóng ngắt tiếp điểm đa năng; vì chỉ cần chúng ta tích hợp một vài option trên bản thân con đo áp lực này thì lập tức nó sẽ bọ biến dạng dạng hình thể đo chất lỏng khác; hoặc môi trường nhiệt độ cao…..
Ví dụ đồng hồ đo áp suất 3 kim như sau:
Đo nước thì loại đồng hồ này đóng vai trò là một con công tắc có 1 hoặc 2 tiếp điểm thể hiện ở các cây kim có thiết kế ren G1/4 hoặc G1/2 theo chuẩn NPT hoặc BSP – Loại ren inox 316L
Nhưng nếu dùng cho môi trường nước nhiệt độ cao; thì con đồng hồ 3 kim trên lại được gắn thêm option là cái ống syphong giảm nhiệt độ để giúp đồng hồ đo tốt trong môi trường nước nóng; đặc biệt là các khu vực nồi hơi, lò hơi
Tuy nhiên; nếu dùng đồng hồ dạng tiếp điểm này đo sữa; nước bột giấy, mực in, dầu hoặc các đường ống nước thải thì ta chỉ cần đồng hồ áp suất 3 kim thay vì phần ren dạng kết nối G sẽ được thay đổi bằng ren loại màng DN25, DN32, DN40 hoặc DN80…. Ta gọi đó là đồng hồ áp suất 3 kim kết nối màng Clamp inox 316L
Trường hợp; đo axit; hoá chất và các tạp chất ăn mòn khác thì dòng đồng hồ đo áp suất 3 tiếp điểm này lại được tích hợp thêm tantalum; ptfe trên chính những cái màng ở trường hợp 3
Từ đó; cho chúng ta thấy được sự đang dạng của các loại đồng hồ dạng công tắc đóng ngắt chất lỏng trong các nhà máy nó cực kỳ phổ biến; Đặc biệt là các con đồng hồ 3 kim ứng dụng trong các môi trường điều khiển áp suất khỉ lỏng dễ cháy nổ như xăng; dầu, khí oxygen…..
Các loại đồng hồ dạng công tắc áp suất 3 kim
Dựa vào từng ứng dụng chúng ta có từng loại đồng hồ áp suất 3 kim có cấu tạo khác nhau. Các yếu tố cấu tạo thành một môi trường đo cho các dòng đồng hồ cơ xuất tiếp điểm chẳng hạn như: Nhiệt độ, áp suất, đường kính trong quá tình giám sát phía dưới thì 63mm, 100mm nhưng giám sát trên cao có thể lên tới 150mm – 200mm…; khả năng đáp ứng ăn mòn
Ngoài ra; tín hiệu đầu ra output của đồng hồ 3 kim dạng tiếp điểm cũng có sự thay đổi theo chức năng. Ví dụ như chỉ cần xuất 1 tiếp điểm NO hoặc 1 NC; hoặc đồng hồ 3 kim 2 tiếp điểm cùng là NO hoặc NC. Nhưng thông dụng nhất vẫn là con đo áp suất 3 kim loại 2 tiếp điểm vận dụng được cả 2 tính năng NO/NC
Mặc dù hiếm; nhưng đôi lúc có những trường hợp chủ đầu tư họ yêu cầu cung cấp đồng hồ áp suất 3 kim có 2 tiếp điểm nhưng tín hiệu đầu ra là 2 tiếp điểm thường hở ( tức là 2 NO)
Cấu tạo các loại đồng hồ áp suất có tiếp điểm như sau:
Đồng hồ áp suất 3 kim ren 13mm 21mm
Loại này lớp vỏ thông thường kết cấu inox 304 rất hiếm khi cần vỏ mặt sau đồng hồ 3 kim loại inox 316
Ống bourtdon là nơi truyền áp tới các bánh răng truyền động để tác động kim điều chỉnh áp được thiết kế Inox 316l; và đây là thiết kế mặc định chuẩn của các dòng đồng hồ 3 kim có xuất xứ từ Germany – Đức; Georgin – Pháp
Kết cấu kim đồng hồ áp suất tuỳ vào từng yêu cầu cụ thể. Ví dụ như anh cần đóng ngắt 1 tiếp điểm thì chỉ cấp đồng hồ đo áp suất có kết cấu 2 kim. Bao gồm 1 kim chỉ áp tuyến tính; kết hợp 1 kim có chức năng output tiếp điểm thường mở; hoặc thường đóng trong các trường hợp quá áp yêu cầu hay thấp áp
Phân chân ren đồng hồ là ren 13mm hoặc 21mm theo các chuẩn hệ inch châu âu người ta gọi là ren g1/4; ren g1/2. Có những trường hợp đặc biệt người ta vãn sử dụng đồng hồ áp lực 3 kim ren g3/8 hoặc g3/4
Áp kế 3 kim dạng màng inox clamp
Đồng hồ đo áp suất 3 kim hay còn có cái tên gọi khác đó là áp kế 3 kim 2 tiếp điểm on/off. Loại có kết cấu màng inox chỉ ứng dụng các trường hợp chất lỏng cần chuẩn chống vi sinh; hoặc các chất lỏng kèm theo cặn
Thì người ta thiết kế cái màng inox 316 nhằm mục đích tránh cho chất lỏng xâm nhập vào phía trong loại đồng hồ đóng ngắt áp này. Về cấu tạo thì nó y chang mảng đồng hồ 3 kim phía trên; và giữa chúng chỉ khác nhau về cấu tạo màng
Tuy nhiên; chỉ một thay đổi nhỏ nhưng dạng đồng hồ 3 kim chuẩn màng clam dn15, dn21, dn32,….. có giá trị cao hơn rất nhiều cho với các loại áp kế 3 kim ren dạng kết nối G ( kết nối ren vặn )
Đồng hồ áp suất 3 kim phòng nổ
Đồng hồ tích hợp tiêu chuẩn đóng ngắt áp suất mà kết hợp thêm tính năng chống cháy nổ nhìn vậy nhưng dùng rất nhiều nha anh em. Đối với các ứng dụng điều khiển áp suất mực in; áp suất các chất liên quan đến cồn; xăng dầu dễ cháy thì toàn bộ đồng hồ 3 kim đều phải bắt buộc tích hợp thêm các chuẩn phòng nổ Atex
Về tính năng và các chuẩn tích hợp phòng nổ đối với loại áp kế 3 kim này đa phần không giống nhau; nó còn tuỳ thuộc vào môi trường cần đo như cháy nổ ý hay nhiều theo các chuẩn quốc tế zone1, Zone2….Zone 21
Trong các dòng đồng hồ điều khiển áp suất dạng công tắc thì dòng áp kế 3 kim được xem là loại thiết bị đo được tích hợp nhiều chuẩn nhất. Và cũng là con công tắc điều chỉnh áp suất dạng rơle giá không rẻ như những con trên
Đồng hồ đo áp suất chân không 3 kim
Là loại công tắc áp suất 3 tiếp điểm dùng cho các môi trường có phân biệt dải áp suất âm hoặc bao trùm các dãy áp suất âm dương hoà hợp lẫn lộn. Ví dụ: điều khiển áp suất -1….0 bar; -1…..5 bar, -0,5…..9 bar chẳng hạn. Đó chính là đặc thù của các dòng đồng hồ áp suất chân không 3 kim
Về thiết kế thì đồng hồ 3 kim dùng cho môi trường chân không nó hoàn toàn giống với các thiết bị đóng ngắt áp thông thường; cũng có 3 kim kết nối trong đó 1 kim chỉ áp kết hợp với 2 kim đóng ngắt áp theo chế độ cài đặt từ trước
Đồng hồ áp suất chân không 3 tiếp điểm nó cũng được phân làm 2 loại có dầu chống rung; và loại chịu nhiệt độ cao. Trong đó; loại đồng hồ chân không tích hợp dầu glycerin dùng khá phổ biến bởi các khu vực lắp đặt đường ống hút đẩy áp chất lỏng hoặc khí nó đều cps một tỷ lệ rung nhất định; và thông thường nhiệt độ tại các khu vực này cũng không cao nên rất thích hợp lắp các dòng áp kế âm 3 kim tích hợp dầu

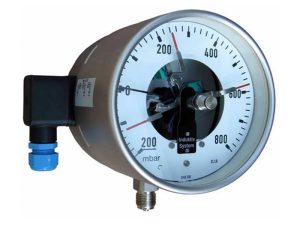

Chọn đồng hồ áp suất 3 tiếp điểm điện
Như đã đề cập một số ví dụ trên về các dòng đồng hồ đo áp bắn tiếp điểm điện để điều khiển; khi chúng ta lựa chọn thiết bị phải cần thận trong từng khâu thiết kế, khâu xuất tiếp điểm và môi trường chất lỏng cần đo
Mặc dù là các yếu tố ngoại lai; tuy nhiên nó ảnh hưởng rất lớn đến độ chính xác; độ bền cũng như kết quả đo của loại áp kế này. Đặc biệt; các loại đồng hồ cơ xuất tiếp điểm điện điều khiển thông qua các kim đã cài đặt trước nếu xuất xứ châu âu thì giá trị nó không hề nhỏ
Dưới đây là một số lưu ý anh em cần xem xét khi vực chọn các loại áp áp kế 2 hoặc 3 tiếp điểm ứng dụng trong các hệ thống đo áp trong nhà máy:
Đồng hồ áp suất tiếp điểm điện đo cho gì
Điều quan trọng đầu tiên là chất lỏng cần giám sát và điều khiển. Vì loại chất lỏng này nó ảnh hưởng tới giá rất lớn; và cũng là nguyên nhân chính dẫn đến tuổi thọ các thiết bị đo áp suất 3 tiếp điểm lâu hay không ?
Ví dụ yêu cầu cần công tắc áp suất 3 tiếp điểm điện điều khiển đường ống dẫn nước sạch thì chúng ta chỉ cần dùng đồng hồ đo với các kết cấu lớp màng bình thường là được. Nhưng nếu là trường hợp đo áp suất hợp chất là sữa, nước ngọt…. Thì môi trường này yêu cầu chất lỏng không đi sâu tỏng đồng hồ để lại hình thành các vi khuẩn gây mất an toàn vệ sinh thực phẩm
Do vậy; trên các đồng hồ 3 tiếp điểm này phải được thiết kế một lớp màng chắn inox tại chỗ đo độ nhạy của áp để cản trợ việc xâm nhập của các chất lỏng vào trong đồng hồ; đồng thời vẫn đảm nhiệm được vài trò đóng ngắt áp suất theo từng tiếp điểm điện như mong muốn trong các trường hợp áp vượt quá mức cho phép
Nhiệt độ ảnh hưởng công tắc áp suất tiếp điểm điện ra sao
Đồng hồ hay công tắc nó đều là một cái tên gọi nhưng mục đích chung vẫn là điều khiển tự động đóng ngắt áp thông qua quá trình đo áp suất cơ. Cho nên đây cũng là một trong những tên gọi công tắc áp suất tiếp điểm điện
Ngoài việc quan trọng về môi trường đo; thì nhiệt độ chất lỏng ảnh hưởng khá trực tiếp đối với các dòng công tắc áp suất này thông qua tuổi thọ còn về các tiếp điểm thì nó vẫn đóng ngắt như thường
Đa phần; các loại công tắc tiếp điểm điện dạng đồng hồ cơ như thế này nhiệt độ chỉ chịu được tối đa tầm 200 oC. Lý do loại 3 kim chịu nhiệt cao là do bản thân nó không tích hợp dầu glycerin chống rung cho kim
Còn một số loại đo áp suất dạng 3 tiếp điểm vẫn tích hợp loại dầu chống rung này để bảo vệ kim đồng hồ không bị gãy; hoặc báo ảo trong một số trường hợp khu vực lắp có các đường ống rung mạnh hoặc lắp gần các motor điện
Cho nên; khi chọn đồng hồ áp suất 3 kim chúng ta phải để ý kỹ nhiệt độ chất lỏng; khu vực lắp đặt bị rung hay không để chọn loại có dầu hoặc không dầu cho phù hợp với hệ thống đóng ngắt áp
Tiêu chuẩn cần có của đồng hồ áp kế 3 kim
Một vài tiêu chuẩn đối với các áp kế 3 kim ví dụ như về mức độ chịu áp từng dải đo trên đường ống; số vạch kim được thiết kế tối đa cho một đơn vị bar là bao nhiêu vì nó phản ánh độ chính xác; độ nhuyễn nhạy trong khi đo loại đồng hồ này
Song song bên cạnh đó là các tiêu chí về mức chịu nhiệt; chịu ăn mòn trong các môi trường có tính khắc nghiệt cao như axit; hoá chất nên thiết kế của đồng hồ áp suất tiếp điểm trong trường hợp này sẽ có phần đặc biệt hơn đối với các dòng đóng ngắt áp bình thường
Với một số môi trường dễ nhạy cảm đối với các vấn đề cháy nổ ví dụ như chất lỏng oxygen; Khí O2, Nito, xăng dầu hoặc cồn thì tiêu chuẩn cần có của một con đo áp suất 3 kim chính là tiêu chuẩn phòng nổ khi có các sự cố xảy ra; nhằm đảm bảo an toàn cho cả hệ thống sản xuất và người lao động quanh khu vực đó
Giá đồng hồ áp suất 3 kim rẻ hay mắc nó tuỳ thuộc vào từng môi trường đóng ngắt áp cụ thể; kết hợp options các tiêu chuẩn cho từng môi trường đo từ đó sẽ hình thành nên giá trị của loại đồng hồ áp kế này. Cho nên tuỳ vào từng môi trường đo áp cụ thể để chọn lựa ra các tiêu chuẩn khác nhau cho loại công tắc tiếp điểm trên
Ngoài ra; các vấn đề kết nối theo các chuẩn ren vặn hoặc clamp cho các đồng hồ đo áp suất 3 kim chúng ta cũng nên đặc biệt lưu ý. Nhất là đồng hồ 3 kim chuẩn clamp phải xem xét cái mình lắp mới hay đã dùng và cần thay thế; nếu là thay thế thì clamp DN bao nhiêu để mua về lắp cho phù hợp thay thế vị trí cái cũ
Các hãng đồng hồ áp suất 3 kim chất lượng
Riêng về các dòng 3 kim định hình và điều khiển áp suất hiện nay nó rất đại trà; đặc biệt là các dòng đo áp 3 kim xuất xứ từ hàn quốc; nhật bản, trung quốc…. Các loại này giá rất rẻ tuy nhiên việc đóng ngắt áp khi ứng dụng vào các hệ thống sản xuất chuẩn thì rất không Ok
Tuy nhiên; đối với các hệ thống nhỏ không cần độ chính xác cao thì các dòng đo áp suất 3 kim xuất xứ châu á lại là một trong những phương án khá lý tưởng. Nếu anh em nào cần các hệ thống giám sát áp lực chuẩn chất lượng thông qua các tiếp điểm thường đóng/ thường mở có thể tham khảo một vài hãng châu âu bên dưới

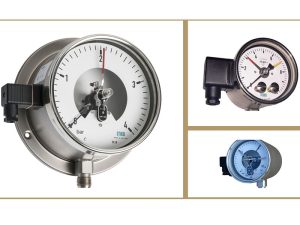

Stiko – Holland
Đồng hồ áp suất 3 kim hãng stiko có xuất xứ Hà lan là một trong những con công tắc đóng ngắt tiếp điểm khá đa dạng. Đặc biệt là nó phù hợp lắp đặt cho toàn diện các môi trường khác nhau với nhiều kết cấu sản xuất từ dễ cho đến độ khó cao
Cho nên; một số yêu cầu khắt khe về chuẩn kết nối clamp hay kết nối ren thiết kế theo đúng mô hình đồng hồ 3 kim nhất là mấy cái loại đi theo các máy móc nhập khẩu về sau này thay thế. Thì việc chọn công tắc tiếp điểm 3 kim hãng stiko nó khá hợp lý vì độ khó này 90% hãng stiko thiết kế được

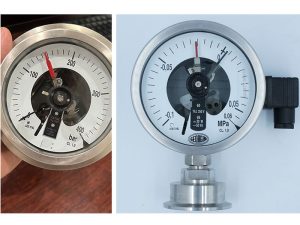

Georgin – France
Đồng hồ đo áp suất 3 kim hãng georgin thì chúng ta khỏi phải bàn. Mặc dù về thiết kế nó không thực sự đa dạng như các con công tắc bên hãng stiko nhưng khi nói về đồng hồ georgin chúng ta có cái nhìn rất ấn tượng về chuẩn chất liệu thiết kế; về độ chính xác và độ bền của loại công tắc tiếp điểm này
Đối với loại 3 kim thì cả 2 hãng stiko và georgin cùng có chung một điểm là sự đa dạng đầu output các tiếp điểm cụ thể là 1 -2 hoặc 3 tiếp điểm thường đóng hoặc thường mở biểu thị cho cách viết tắt dạng NO/NC hoặc thậm chí chỉ 2 NO hoặc 2NC….
AB – Germany
Đồng hồ áp suất 3 kim hãng AB xuất xứ Germany cũng là một trong những dòng cực kỳ tốt. Tuy nhiên; nhược điểm của dòng áp kế này là nó không sản xuất đại trà để bán ra trực tiếp.
Mà dòng đo áp suất 3 kim này sẽ được thiết kế riêng để lắp vào các loại máy khí nén; máy dầu thuỷ lực, dầu nóng hoặc các máy ép áp suất cao….. Cho nên khi xảy ra vấn đề hư hỏng cần thay thế thì ở thị trường việt nam chúng ta tìm không ra loại đồng hồ 3 kim của đức thì rất dễ hiểu
