Đồng hồ áp suất điện tử là gì

Đồng hồ áp suất điện tử tên tiếng anh gọi là Digital Pressure Gauge. Hay anh em kỹ thuật thường gọi là áp kế đo áp suất có màn hình hiển thị kỹ thuật số; Đây là loại thiết bị kiểm soát áp suất trên đường ống nước; khí có cơ chế hoạt động chạy bằng pin loại AA với độ chính xác cao; và tất nhiên chúng ta có thể cài đặt nhiều thông số hiển thị áp suất trên đó

Đa phần người ta sẽ dùng các con Pressure Gauge loại điện tử có màn hình hiển thị cho việc kiểm soát động chính xác của các loại đồng hồ áp suất cơ. Hya nói cách khác loại áp kế này thường thấy ở các đơn vị kiểm định hiệu chuẩn các thiết bị đo áp suất

Sự khác biệt giữa áp kế điện tử và áp kế cơ

Đồng hồ đo áp suất điện tử hay còn có cái tên khác là ” Áp kế “. Giữa loại có màn hình cài đặt và loại màn hình dạng cơ mặc dù là cùng một loại đồng hồ áp suất nhưng có nhiều nét khác biệt rất rõ

Đầu tiên so về giá thì một chiếc đồng hồ áp suất điện tử được cho là giá rẻ với độ tín cậy cao sẽ có giá cao hơn đồng hồ cơ tầm 6-7 lần

Với áp kế dạng cơ thì mặt đồng hồ sẽ được thiết kế các chỉ gạch và số thể hiện các chỉ tiêu áp suất; kết hợp một cái kim chỉ áp. Tuy nhiên; đồng hồ áp suất suất dạng điện tử thì hoàn toàn khác; vì chúng hiển thị chỉ trực tiếp các con số áp suất thực tế trên màn hình LED với độ phân giải cực cao

Một điểm nhấn chỉ có áp lực điện tử mới có đấy chính là những nút bấm để chúng ta có thể cài đặt các đơn vị áp suất theo ý muốn.

Cấu tạo đồng hồ đo áp suất điện tử giá rẻ

Để mà đáp ứng tốt các nhu cầu hệ thống sản xuất đề ra; bên cạnh đó đẩy nhanh tiến độ phát triển thị trường nên hãng chúng tôi đã sản xuất ra các loại thiết bị đo áp lực điện tử có mức giá cạnh tranh nhất trên thị trường hiện nay.

Thế nên; từ đó các loại đồng hồ đo áp suất điện tử giá rẻ ra đời; với nhiều mẫu mã và options độ chính xác khác nhau theo đúng nhu cầu chủ đầu tư đề ra

Vậy cấu tạo một số loại đồng hồ đo áp suất điện tử giá rẻ ra sao ?

Đối với phân khúc giá rẻ thì thiết bị đo áp lực có màn hình hiển thị được phân bổ làm 2 loại:

• Đồng hồ áp lực điện tử đường kính 63mm kết nối ren G1/4 hoặc 1/4 NPT
• Đồng hồ áp lực điện tử đường kính 100mm ren G1/2 hay 1/2 NPT

Dưới đây là bản vẽ cấu tạo chi tiết kích thước đối với mỗi loại thiết bị Digital Pressure Gauge !

Đồng hồ áp lực điện tử giá rẻ mặt 63mm

Đây là dòng đồng hồ áp suất hiển thị số được cho là có mức giá rẻ nhất với khả năng hiển thị 4 số trên màn hình LCD; chúng có kết cấu cài đặt dễ dàng

Ưu điểm nữa của loại áp kết này chính là khả năng chạy bằng pin với thời gian kéo dài liên tục trong vòng 12 tháng. Mà nếu trường hợp hết pin thì chúng ta cũng có thể tháo ra thay pin tại Việt Nam một cách dễ dàng cho những loại đồng hồ đo áp này

Vỏ bọc đồng hồ đo áp điện tử được cấu tạo bằng inox 304; kết cấu màng là inox 316 nến được ứng dụng chủ yếu các môi trường đo áp suất khí – lỏng trong điều kiện không bị ăn mòn theo thời gian

Các dải đo của đồng hồ áp suất điện tử mặt 63mm được thiết kế sẵn thông dụng như 160 Kpa, 250 Kpa, 400 Kpa, 600 Kpa; 25 bar, 40 bar cho đến 250 bar và một số dải đo đặc biệt khác theo yêu cầu người dùng

Thông thường cấu tạo ren cho áp kế điện tử mặt 63mm luôn là 2 bước ren chính G1/4 hoặc 1/4 NPT. Tuy nhiên; hãng vẫn có một số kết cấu đặc biệt khác để đáp ứng môi trường lắp đặt trong nhà máy ví dụ như kết nối M20x1,5/ M14x1,5, 1/2″ NPT, G1/2″

Về kích thước loại đo áp lực điện tử 63mm được hoàn thiện với đường kính Full phi 65mm, Độ dày 38mm và chiều cao từ đỉnh đồng hồ tới chân ren vừa đúng 100mm

Áp kế điện tử giá rẻ mặt 80mm

Sự linh động trong thiết kế loại đồng hồ áp kế điện tử với đường kính mặt hiển thị 80mm rất độc đáo; loại thiết bị này có kích thước nhỏ gọn với mức giá nằm ở tầm trung rất phù hợp cho nhiều sự lựa chọn giám sát áp suất bằng pin với mức giá vừa rẻ với kích thước hiển thị vừa mắt

Áp kế điện từ này có thiết kế chất liệu hoàn toàn không khác gì 2 loại 65 và 100. Nhưng xét về tính chính xác thì đây là một giải pháp vô cùng hoàn hảo

Lý do là vì áp kế Digital Pressure Gauge có nhiều phiên bản options về độ chính xác cho các dự án lực chọn; với nhiều dải đo đa dạng thông dụng như -1 bar, 4 bar, 5 bar, 10 bar, 350 bar, 500 bar;…..Độ chính xác nằm trong phạm vi có thể lựa chọn 0.05%……1% tuỳ từng điều kiện kinh tế của các dự án

Đồng hồ áp lực điện tử mặt 100mm

Đây là một dạng kiểm soát áp lực dùng bằng pin; có chế độ hiển thị tại chỗ được dùng rất phổ biến trong các nhà máy. Nếu như đồng hồ cơ có các kích thước lớn như mặt 150mm, 200mm thì loại điện tử khách hàng họ chỉ cần đường kính mặt đồng hồ 100mm là phù hợp với mọi phương diện lắp đặt giám sát

Đối với các loại đồng hồ đo áp lực điện tử giá rẻ; giá mắc đều không chứa dầu chống rung như các dạng đồng hồ cơ; bởi bản chất mấy thiết bị này làm gì có kim

Mặt khác; dòng Digital Pressure Gauge mặt 100mm thường có kết cấu ren G1/2 hoặc 1/2 NPT để kết nối thuận tiện trong lắp đặt. Về lớp vỏ của thiết bị Pressure Gauge có 2 đáp ứng cho chúng ta  lựa chọn ở dạng inox 304 hoặc inox 316

Đặc biệt; có những dòng đồng hồ áp lực điện tử vừa đảm nhiệm vai trò đo áp suất; hiển thị áp suất. Bên cạnh còn đóng vai trò xuất tín hiệu 4-20ma, 0-10v hoặc thậm chí xuất relay điểu khiển trực tiếp bơm; van thông qua một số loại contactor thông dụng từ đó tự động giám sát đóng ngắt áp suất một cách tuỳ ý

Về kích thước lắp đặt đối với dòng đồng hồ đo áp có hiển thị loại này được thiết kế chiều cao tính từ chân ren đến đỉnh thiết bị là 155mm. Trong đó; đường kính mặt đồng hồ tính cả lớp vỏ bên ngoài là 105mm; độ dày lên tới 45mm

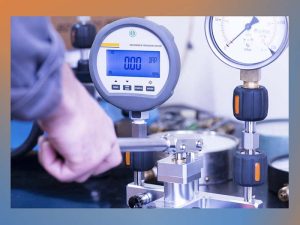

Nguyên lý hoạt động của đồng hồ áp suất chạy bằng pin

Mặc dù thiết kế về toàn diện bên trong đối với mỗi loại Pressure Gauge chạy bằng pin khá phức tạp; nhưng đối với phương diện lắp đặt, calip thiết bị sau đó dựa trên nguyên lý vận hành đo đếm áp suất lại vô cùng đơn giản

Bản chất của đồng hồ áp suất điện tử loại này chỉ cần chúng ta cấp đủ pin AA cho nó thì có thể hoạt động xuyên suốt; hầu hết 1-2 năm chúng ta mới thay pin 1 lần

Vậy nguyên lý hoạt động của đồng hồ đo áp suất điện tử Digital Pressure Gauge là gì ?

Khi đã được cấp pin thì bản thân thiết bị đo luôn có một nguồn năng lượng dồi dào. Chúng ta nhấn vào nút nguồn trên đồng hồ rồi calip các thông số áp suất; đơn vị áp suất phù hợp với áp lực khí nước đang truyền trong đường ống

Sau khi lắp đồng hồ áp suất điện tử vào; dưới thiết kế của lớp màng cảm nhận áp lực truyền đến bộ phận quy đổi áp để lập trình hiển thị ra tín hiệu digital. Lúc này; con số áp suất sẽ hiển thị trực tiếp trên thiết bị đo và thay đổi liên tục dưới sự tác động thay đổi liên tục của khí nước trong đường ống dẫn

Lắp đặt đồng hồ áp suất điện tử sao cho đúng

Mặc dù các loại đồng hồ áp suất điện tử luôn đặt độ tin cậy cao lên hàng đầu. Bởi đây là những thiết bị luôn luôn trong trạng thái ứng dụng để kiểm định hiệu chuẩn các phương tiện đo áp suất khác

Do vậy ! Loại thiết bị áp kế điện tử này phải được lắp đặt theo một phương thức kỹ thuật chuẩn xá;c để đảm bảo giữ nguyên được độ tin cậy ban đầu của thiết bị trong cả một quá trình đo; và giám sát áp lực của thiết bị cần kiểm tra đầu bên kia

Thông thường; để thuận lợi cho việc lắp đặt đồng hồ đo áp loại hiển thị anh em nên chọn kết nối ren côn hay còn gọi là chuẩn ren NPT ví dụ như 1/2 NPT, 1/4 NPT, 3/4 NPT hay 3/8 NPT….

Bên cạnh đó; thiết kế lõi ren trong cũng dạng NPT chuẩn xác với loại ren đồng hồ chúng ta lựa chọn. Từ đó; cuốn một lớp băng keo non ngay phần ren của thiết bị đo áp cần lắp

Sau đó; vặn từ từ ren của đồng hồ áp suất điện tử đến khi cứng lại thì ngưng vặn. Để ý chỗ thiết kế đồng hồ có phần kết kế lục giác ngay chân rem; ta lấy cờ lê siết chặn lại ngay phần lục giác để đảm bảo thiết bị đo không bị xì áp trong quá trình hiệu chuẩn gây sai số

Đồ hồ đo áp suất điện tử trong kiểm định – Hiệu chuẩn

Công việc của các thiết bị đo áp suất điện tử ngoài việc làm tăng đọ chính xác; độ phân giải trong quá trình giám sát tại một số nhà máy có tính đặc thù ra; thì quan trọng nhất vẫn là ứng dụng kiểm tra tính sai số trong khi đo của các thiết bị áp suất khác như đồng hồ áp suất cơ; cảm biến áp suất…..

Vậy đồng hồ đo áp suất điện tử làm sao để ứng dụng trong kiểm định ? Kiểm định đồng hồ áp suất là gì ? Làm sao phải dùng loại áp kế điện tử này để kiểm tra các thiết bị khác ? Có bao nhiêu đơn vị điểm định đồng hồ áp suất điện tử ở Việt Nam. Anh Em cùng tham khảo nhé !

Kiểm định đồng hồ đo áp suất kỹ thuật số là gì

Việc kiểm định độ chính xác của các thiết bị áp kế cơ là rất cần thiết đối với một số dự án liên quan đến các đơn vị Nhà Nước. Vì căn bản cái họ cần là vấn đề sai số đúng theo yêu cầu của hệ thống vận hành; hoặc sai số đáp ứng đúng theo mô tả catalog mà từng thiết bị đo áp suất điện tử đề cập tới

Và cái quan trọng nhất người dùng cần vẫn là đồng hồ đo áp suất điện tử độ chính xác cao; mức giá rẻ phù hợp mới các yêu cầu dự án thông qua các độ chính xác o,05%, 0,1%, 0,2% cho đến 1%…..

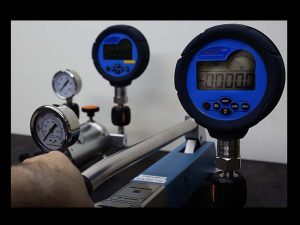

Vậy kiểm định đồng hồ áp suất kỹ thuật số là gì ? Quy trình kiểm định thiết bị đo áp suất điện tử ra sao ?

Kiểm định đồng hồ áp suất điện tử là một phương thức kiểm tra tính chuẩn xác của thiết bị đạt đúng theo yêu cầu; trước khi đưa và lắp đặt vận hành trong nhà máy để phục vụ cho nhu cầu sản xuất, chế tạo. Ngoài thị trường; loại đồng hồ màn hình hiển thị kỹ thuật số kiểm định cực hiến; nhưng áp kế cơ thì được các đơn vị kiểm định rất nhiều

Và tất nhiên; việc kiểm định đồng hồ áp suất dạng cơ luôn thông qua sự giám sát của các loại áp kế điện tử có tính tin cậy cao

Quy trình kiểm định áp kế điện tử

Để mà hoàn tất một thiết bị áp suất được cấp tem và giấy tờ kiểm định thì hoàn toàn không đơn giản. Nó phải thông qua 5 bước sát hạch của một trong các đơn vị kiểm định:

• Yêu cầu loại thiết bị đo
• Quan sát toàn diện đồng hồ áp suất điện tử
• Xem xét chi tiết kỹ thuật
• Tiến hành dùng thiết bị đo lường
• Đánh giá kết quả kiểm tra áp kế

Yêu cầu loại thiết bị đo áp suất

Ví dụ bạn muốn kiểm định đồng hồ đo áp suất điện tử dùng cho môi trường khí nén loại chân không với dải đo -1….0 bar chẳng hạn

Bên kiểm định sẽ yêu cầu mail thông số kỹ thuật; hình ảnh thực tế thiết bị đo và datasheet của loại đồng hồ áp suất điện tử cần cấp giấy kiểm định

Quan sát đồng hồ áp suất điện tử chân không -1…0 bar

Cũng ví dụ trên anh em sau khi gửi mail và đợi phản hồi rồi đem thiết bị đo tới trung tâm kiểm định mình lựa chọn để họ tiến hành kiểm tra

Tại đây; thiết bị đo sẽ được nhìn nhận sơ lượt bằng mắt thường xem loại áp kế điện tử này có đúng dải đo; hãng xuất xuất, độ chính xác và vật liệu làm ra có bị gì không, rồi tiến hành kiểm tra các bước ren, các nút nhấn trên màn hình kỹ thuật số chạy mượt hay có vấn đề …..

Đối với đồng hồ áp suất dạng cơ thì có thêm việc kiểm tra kim có bị lỏng; bị lệch . Nếu chứa dầu chống rung thì dầu có bị đen hay vàng…..

Xem xét chi tiết kỹ thuật của áp kế hiển thị số

Thông thường đối với các thiết bị áp kế có màn hình hiển thị kỹ thuật số đều cho chúng ta lựa chọn các đơn vị đo; dựa vào đó bên kiểm định sẽ khởi động thiết bị để kiểm tra phần này

Đối với đồng hồ cơ thì họ sẽ kiểm tra trên mặt loại thiết bị này có thể hiện đơn vị đo áp suất giống như mô tả theo model sản phẩm hay không

Tiến hành dùng thiết bị đo lường

Tới đây; nếu các bước trên ok hết rồi thì họ sẽ gắn thiết bị vào 1 cái bàn tạo áp.

Sau đó; sẽ gắn thêm một cái đồng hồ đo áp suất điện tử có độ chính xác cao hơn thiết bị kiểm định gấp 5 hoặc 10 lần để tiến hành tạo áp đo lường và kiểm tra thiết bị có độ chuẩn xác hay không; có nằm trong phạm vi sai số đo cho phép ?

Kiểm tra sự dao động thay đổi của thiết bị áp suất thông qua màn hình hiển thị dạng điện tử thông qua việc tăng; hoặc giảm áp có thích ứng tốt theo từng cấp chính xác không; khả năng chịu áp ra sao…

Đánh giá kết quả kiểm tra áp kế điện tử

Đây là phần cuối cùng trong vấn đề kiểm định các loại đồng hồ áp suất điện tử. Tại đây sẽ xảy ra 2 truòng hợp:

Nếu như thiết bị đo áp không đạt chuẩn sẽ bị gửi về nhà cung cấp

Trường hợp đồng hồ phù hợp với các tiêu chuẩn bên kiểm định đưa ra; hợp thức hoá với catalog mô tả sản phẩm thì bắt đầu cho tiến hành cấp giấy và dán tem kiểm định vào các thiết bị theo từng số seri khác nhau

Cả quy trình thì thời gian phản hồi lại mất tầm 1-3 ngày tuỳ độ khó của từng loại áp kế điện tử

Hiệu chuẩn đồng hồ hiển thị áp suất dùng pin là gì

Hiệu chuẩn đồng hồ áp suất là một phép thử so sánh để kết luận thiết bị đo có độ chính xác cao như lời nhà sản xuất minh hoạ hay không. Ví dụ hiệu chuẩn đồng hồ áp suất điện tử 0-1 bar chẳng hạn; đơn vị kiểm định sẽ dùng một con áp kế có độ chính xác cao để test xem loại áp lực trên có đạt chỉ tiêu lựa chọn hay không

Phương pháp kiểm chứng của việc hiệu chuẩn đồng hồ áp suất điện tử là dùng một loại thiết bị đo áp lực được xem là tiêu chuẩn đánh giá cái đồng hồ kia bằng việc tạo áp cùng một lúc; cùng một áp suất như nhau để 2 loại áp kế xem hiển thị như thế nào

Việc so sánh áp lực giữa 2 thiết bị đo sẽ kéo dài theo một chu kỳ nhất định; điều này có nghĩa là áp lực nước hay khí nén trong đường ống luôn có sự dao động tăng giảm từ điểm min lên điểm max và ngược lại; Sau đó test thêm khảo năng chịu quá áp

Khác biệt giữa kiểm đinh và hiệu chuẩn đồng hồ áp suất điện tử

Mặc dù anh em thấy giữa vấn đề kiểm định; và hiệu chuẩn bất kỳ một thiết bị đo áp suất nào về phương thức nó đều na ná nhau. Nhưng thực tế; kiểm định đồng hồ áp suất luôn có sự chặt sẽ với công nghệ cao hơn hiệu chuẩn

Điều này có nghĩa hoặc là chủ đầu tư yêu cầu:

• Tôi cần kiểm định thiết bị đo áp suất điện tử 0-10bar
• Hay tôi chuẩn các anh cung cấp đồng hồ áp suất điện tử 0-20bar phải kèm theo giấy tờ hiệu chuẩn

Nếu yêu cầu các loại giấy tờ kiểm định / hiệu chuẩn đồng hồ áp lực như vậy thì chúng ta chỉ việc đến các cơ quan có thẩm quyền xử lý là xong

Tuy nhiên; hiện tại có những thiết bị đặc biệt ví dụ như flow meter , cảm biến điện tử, cảm biến đo mức thuỷ tĩnh….. ở Việt Nam chỉ có thể dùng các thiết bị có độ chính xác cao để hiệu chuẩn. Hoàn toàn không thể nào kiểm định được

Cho nên đối với nhà cung cấp; khi khách hàng yêu cầu hiệu chuẩn hay kiểm định thiết bị mình đang cấp. Thì điều đầu tiên ta phải chọn đơn vị kiểm định; và mail cho họ hỏi xem thiết bị áp suất điện tử loại này có kiểm định được không; hay chỉ cấp được bản giấy hiệu chuẩn

Các đơn vị kiểm định đồng hồ áp suất điện tử ở việt Nam

Đơn vị kiểm định đồng hồ áp suất điện tử là những Công Ty chế tài đã được kiểm duyệt thông qua Nhà Nước; và họ áp dụng các chính sách kết hợp luật bổ sung từ đơn vị các cấp Nhà Nước để tiến hành thay họ đứng ra kiểm tra độ chuẩn xác của sản phẩm để tránh các hành vi mua bán giả mạo thiết bị; hoặc lam ăn gian dối……

Hiện nay; cả nước Việt Nam có rất nhiều đơn vị kiểm định các thiết bị đo áp suất. Trong đó; có một số đơn vị trực thuộc Nhà Nước như:

• Đơn vị kiểm đinh quatest 1, quatest 2, quatest 3
• Bên ngoài; có các đơn vị kiểm định an toàn, sao việt…..

Thông thường khi nào các chủ đầu tư chỉ định tên đơn vị kiểm định quatest thì chúng ta mới tới đó xin cấp giấy; còn không yêu cầu các bạn nên tới các trung tâm kiểm định bên ngoài để có mức chi phí kiểm tra tốt hơn; quy trình kiểm định thiết bị đo áp suất điện tử sẽ được tiến hành nhanh hơn
