Cảm biến áp suất 0-16 bar là một cái tên gọi phổ biến của con Pressure Transmitter được giới kỹ thuật sử dụng khá nhiều lắp tại cái nhà máy; trạm bơm, khu chế suất với các ứng dụng đo áp lực chất lỏng như dầu; khí, nước sạch
Bản thân loại sensor đo áp suất này được thiết kế 2 kiểu
- Đo áp suất 0-16 bar dùng cho chất lỏng không chứa cặn; tạp chất, độ ăn mòn
- Đo áp suất 0-16bar dạng màng dùng trong sản xuất thực phẩm; nước tinh khiết, dược phẩm, sữa, nước ngọt…
Dù ở phương diện nào; kết cấu ra sao thì bản thân Pressure Transmitter 0-16 bar luôn được phổ cập rộng rãi với nhiều mức nhiệt độ chất lỏng khác nhau
Vậy cảm biến áp suất 0-16 bar có gì đặc biệt ?
Hôm nay; mình sẽ chia sẻ anh em loại thiết bị đo áp lực thông dụng này. Giúp mọi người mua bán được loại sensor áp lực tốt với mức giá rẻ nhất
Tất nhiên; trong quá trình chia sẻ sensor áp lực 16bar mình sẽ giới thiẹu thêm anh em một số loại màn hình hiển thị áp suất tương đồng; phù hợp với cảm biến để chúng ta có một mô hình giám sát hiển thị áp suất có độ tin cậy cao nhất
Tìm hiểu cảm biến áp suất 0-16 bar
Cảm biến áp suất 0-16 bar tên tiếng anh người ta gọi Pressure Transmitter 0-16 kg/cm2. Theo bảng chuyển đổi đơn vị áp suất thì có thể là sensor áp lực 1.6 Mpa; với thiết kế khá nhỏ gọn giúp anh em kỹ thuật khá thuận lợi trong các vấn đề lắp đặt tại nhà máy
Tín hiệu đầu ra của cảm biến áp suất 0-16bar là gì ?
Mặc dù tín hiệu đầu ra của loại sensor này luôn có sự đa dạng nhưng xét về mức độ phổ biến thì 4-20ma vẫn được nhiều hệ thống ưu chuộng
Nên 0-16 bar tương đồng với 4-20ma đầu ra. Giải thích cho anh em hiểu chỗ này nghĩa là cảm biến áp suất:
- 0 bar đầu ra sẽ là 4mA
- 16 bar đầu ra 20mA
Nhưng nếu giả sử là cảm biến áp suất âm ví dụ như -1…0 bar thì lại khác nha anh em:
- 0 bar chính là 20ma
- -1 bar tín hiệu là 4mA
Cho nên đây cũng là sự khác biệt giữa cảm biến áp suất âm và cảm biến áp suất dải dương từ 0 trở lên
Mà một khi chúng ta có điểm đầu; điểm cuối rồi thì dải đo cho bao nhiêu áp suất thì đường tuyến tính analog sẽ output tương ứng. Ví dụ dải đo đang là 5 bar thì tương ứng dòng ra sẽ là 9mA
Sai số cảm biến áp suất là gì ?
Sai số là sự chênh lệch áp lực so với áp thực tế đo. Ví dụ cảm biến áp suất 0-16 bar là 0,1 % thì giả sử áp đang đo là 16 bar = 16.000 mbar * 0,001 = 16 mA
Điều này có nghĩa nếu áp đo 16 bar thì có thể thực tế nó bị + hoặc – 16 mA phần sai số khi hiển thị trên màn hình
Phần này chúng ta có thể kiểm chứng thông qua các loại đồng hồ đo áp suất điện tử độ chính xác 0,01 hoặc 0,02%
Cho nên khi mà tìm hiểu về cảm biến đo áp suất 0-16 bar anh em phải lưu ý đến vấn đề độ chính xác. Bởi có những ngành ngề giám sát khí nén; khí gas họ cần độ chính xác của Pressure Transmitter cực cao
Chia sẻ cách chọn cảm biến đo áp suất 0-16bar
Việc lựa chọn loại sensor áp suất này mặc dù có sự đơn giản. Nhưng nó ảnh hưởng khá lớn đến độ chính xác; tính chất phân giải và tuổi thọ của thiết bị đó
Cho nên; với những chia sẻ thực tiễn này sẽ giúp người dùng mua được những thiết bị có mức giá rẻ; phù hợp với yêu cầu sản xuất; đáp ứng tiêu chí mà nhà sản xuất đưa ra
Để mà có một con cảm biến áp suất 0-16 bar giá rẻ thì phương thức lựa chọn luôn được ưu tiên hàng đầu. Vậy làm sao để chọn sensor áp lực này đây ?
Nhìn nhận dải đo áp lực thực tế
Không phải thang đo nào cũng đem cảm biến áp lực 16 bar ra dùng nha anh em. Chúng ta phải có những chuẩn thang đo phù hợp
Ví dụ áp lực đang dùng là , 11 bar, 12 bar, 14 bar, 15 bar thì dùng sensor áp suất dải 0-16 bar thì chuẩn. Thậm chí nếu không có sẵn dải áp lực 10 bar thì có thể dùng 16 bar thay thế cũng ok
Trường hợp trên chỉ đúng khi hệ thống điều khiển của chúng ta dễ dàng. Nhưng nếu plc lập trình mặc định theo hàng nhập về ví dụ nó đọc 4-20ma tương ứng với dải 0-10 bar chẳng hạn
Bạn không thể dùng thay thế 0-10 bar trong trường hợp này. Vì sẽ tạo nên sai số; cách giải quyết khi mua nhầm bạn phải mua phát sinh thêm một bộ chuyển đổi; để biến cảm biến áp suất 0-16 bar thành loại sensor 10 bar thì plc mới đọc được với độ tin cậy cao
Cho nên muốn có cảm biến áp lực 16 bar giá rẻ bạn phải nhìn nhận rõ ràng phạm vi đo thực tế của hệ thống là bao nhiêu; từ đó đưa ra phương án thay thế hợp lý để tránh phát sinh thêm chi phí cho nhà máy
Dải 0-16 bar đo axit hoá chất hay nước dầu khí
Môi trường đo ảnh hưởng rất lớn hệ tuổi thọ thiết bị !
Có nhiều anh em hỏi:
Anh ơi bán cho em con cảm biến áp suất 0-16bar
Mình hỏi đo cho gì thì bảo là đo khí NH3
Mà anh em biết rồi; khí NH3 có độ ăn mòn inox theo thời gian cực cao. Cho nên cứ ham giá rẻ mà lôi mấy con áp lực 16 bar thông dụng hay đo nước sạch; khí hay dầu sạch giá rẻ là hư ngay
Hoặc bạn cần giám sát áp lực bồn sữa ở nhiệt độ 60 oC. Phạm vi áp 14 bar thì không thể nào dùng loại sensor thông dụng loại có kết nối cơ khí ren được; vì môi trường này người ta cần chống sự phát sinh vi khuẩn mà bước ren chính là nơi tụ tập vi khuẩn khá nhiều gây ảnh hưởng đến sức khoẻ người tiêu dùng
Đối với trường hợp này chúng ta nên dùng loại màng clamp mới đúng chuẩn yêu cầu sản xuất
Cho nên bạn mà là mua hàng thì nên liên hệ với bộ phận kỹ thuật để xác nhận môi trường đo trước khi mua cảm biến áp suất 0-16 bar
Kết nối cơ khí ra sao
Buồn nhất cho anh em nào khi mua cảm biến áp suất 16 bar mà bị sai bước ren. Ví dụ anh em kỹ thuật đã thiết kế ren cố định là G1/2
Trong khi phòng thu mua không rõ lại đi mua nhầm ren G1/4. Thì chúng ta lại phải trích thêm kinh phí để mua bộ chuyển ren về lắp thêm
Cho nên; vẫn là nói vấn đề kết nối cơ khí tuy nhỏ; có thể khắc phục được bằng nhiều cách. Nhưng nó sẽ làm đội giá thành sản phẩm lên đó nha anh em
Xuất xứ châu âu G7 hay taiwan trung quốc
Để mất thời gian ban đầu ngoài môi trường đo áp suất chất lỏng là gì ? nhiệt độ bao nhiêu
Thì việc xác định hãng cảm biến áp suất ban đầu giúp chúng ta khẳng định mình cần mua loại dài 0-16 bar ở phân khúc ra sao ? Điều này sẽ làm giảm đi thời gian tìm kiếm sát phẩm trong lúc mua bán
Thông thường cảm biến áp suất 0-16 bar xuất xứ trung quốc; hoặc hàn quốc, taiwan thì giá nó cực kỳ rẻ. Nhưng giá trị sensor mang lại sẽ không cao vì rất dễ hư hỏng; sai số cao trong quá trình đo
Còn hàng châu âu như eu hay g7 mặc dù giá nhỉnh hơn nhưng chúng ta sẽ có phương pháp đo uy tín; tín hiệu và thông tin truyền về chuẩn xác
Tham khảo thêm: Sensor áp suất khí 0-10bar 4-20ma
Cảm biến áp suất 16 bar hoạt động như thế nào
Bản chất làm cho loại sensor này hoạt động khi và chỉ khi bạn cấp cho nó một nguồn điện tầm 8….30 V. Có nghĩa trong dải này bạn dùng nguồn vào cũng được
Cảm biến lúc đó đang ở trạng thái cắm vào đường ống áp. Lúc này áp suất đường ống di chuyển tác động lên thành màng của sensor
Màng theo đó tác động vào bộ phận chuyển mạch giúp chuyển đổi lực năng thành điện năng
Lúc này áp thấp 0 bar sẽ tương đương đầu ra 4ma; áp cao max 16 bar sẽ tương ứng đầu ra 20mA
Bạn có thể dùng bộ kiểm tra tín hiệu áp suất hoặc bộ đọc tín hiệu để nhận biết sự thay đổi áp thông qua tín hiệu tuyết tính liên tục 4-20mA do áp tạo thành
Chia sẻ cách đọc catalog cảm biến áp suất 16 bar
Thông thường; catalog cảm biến áp suất 0-16 bar do bản chất có xuất xứ từ châu âu nên đều là tiếng anh
Do vậy để hiểu rõ tính năng và thông số kỹ thuật của thiết bị; thì anh em phải hiểu sơ một số thuật ngữ căn bản như:
- Range: dải đo áp lực
- Output: tín hiệu đầu ra
- Power supply: Nguồn cấp
- Protection: cấp độ chống nước
- Connection: kết nối ren cơ khí
- Wetted part: Chất liệu làm ra cảm biến áo suất 0-16bar
- Temperature : Phạm vi nhiệt độ cảm biến hoạt động tốt nhất
Đây là một trong những thông số kỹ thuật căn bản để chúng ta có thể hiểu khái quát catalog cảm biến đo áp suất 16bar

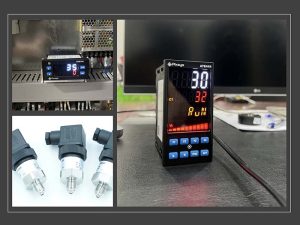

Bộ hiển thị cảm biến áp suất 0-16 bar là gì
Bộ hiển thị cảm biến áp lực 16 bar là một giới hạn giám sát có khả năng đọc trực tiếp tín hiệu analog 4-20ma từ cảm biến; rồi sau đó hiển thị áp lực bằng con số thực tế
Ví dụ áp ra dòng 8mA thì tương đương áp là 12bar lúc này bộ hiển thị sẽ hiện số 12; ta mặc định hiện tại là 12 bar
Tức là bộ này sẽ hiển thị tín hiệu áp suất thông qua 4-20ma tuyến tính. cứ áp lực đi tới đâu thì nó sẽ hiển thị thực tế tới đó
Ngoài ra; bản thân bộ này còn có khả năng điều chỉnh áp lực để tạo nên môi trường cân bằng áp trong sản xuất
Nghĩa là vậy
Giả sử cảm biến áp suất 0-16 bar ra 4-20ma; người dùng vừa cần hiển thị như thế. Đồng thời muốn áp nhỏ hơn 2 bar thì xuất tín hiệu NO kích bơm; áp vượt 14 bar thì xuất NC để tắt bơm
Đấy chính là bản chất của các bộ hiển thị dùng cho cảm biến áp suất dải đo 16 bar
