Tóm tắt nội dung
- 1 Sensor áp suất SR13005A00 là gì
- 1.1 Cấu tạo cảm biến áp suất georgin 0-10 bar
- 1.2 Tín hiệu 4-20ma output từ sensor sr13005a00 theo cách nào
- 1.3 Kiểm tra pressure transmitter SR13005A00 hư hỏng
- 1.4 Cách đấu dây cảm biến áp lực georgin sr13005a00
- 1.5 Catalog thiết bị áp lực georgin sr13005a00
- 1.6 Mua đầu dò áp lực sr13005a00 georgin ở đâu giá rẻ
- 1.7 Chế độ bảo hành Cảm biến Georgin dải đo 10 bar ra sao
Sensor áp suất SR13005A00 xuất xứ hãng Georgin – France
Đầy đủ các giấy tờ CO/CQ thương mại hoặc nhà máy
Hàng có sẵn giá rất rẻ
Xoay quanh vấn đề bàn về con sensor sr13005a00 của hãng georgin thì nó xảy ra nhiều vấn đề cực kỳ đáng để lưu ý
![+1 Cảm biến áp suất georgin SR13005A00 | Giá rẻ - Hàng có sẵn 11 Tìm hiểu sensor áp suất SR13005A00 10 bar hãng Georgin của pháp](https://huphaco-pro.vn/wp-content/uploads/2023/11/sensor-ap-suat-SR13005A00.jpg)
Một số anh em dùng rồi hỏi:
Anh ơi loại này ren nó G1/4. Liệu có model nào có ren G1/2 hay 1/2 NPT không anh ?
Rồi đại loại như nếu mà đấu sr1 vào bộ điều khiển áp suất pixsys , omron; hanyoung hoặc seneca thì đấu nối như thế nào ?
Thực ra; đây là một thiết bị rất đa dạng. Bạn có tin không ngoài vấn đề ren thì bản thân thiết bị có luôn thiết kế mặt bích nếu như hệ thông yêu cầu

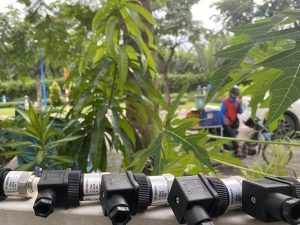

![+1 Cảm biến áp suất georgin SR13005A00 | Giá rẻ - Hàng có sẵn 12 Giới thiệu cảm biến áp suất georgin 0-10 bar tín hiệu ra 4-20ma](https://huphaco-pro.vn/wp-content/uploads/2023/11/cam-bien-ap-suat-georgin-0-10-bar.jpg)
Bên cạnh đó; việc đấu nối sensor áp suất SR13005A00 vào các bộ điều khiển như các bạn hỏi bên trên. Thì xin thưa mỗi thiết bị đọc tín hiệu analog đó từ áp suất luôn có một phương thức đấu nối khác nhau; vấn đề này bạn có thể tham khảo phương thức đấu dây trên từng sơ đồ thiết bị hoặc không rõ có thể hỏi mình qua số zalo bên cạnh nhé
Ngoài ra; có một số vấn đề người dùng thắc mắc khi trải nghiệm thiết bị đo như:
- Loại này khi lắp vào điều khiển trên biến tần mà tín hiệu chập chờn vậy anh
- Cảm biến em dùng được 2-3 tháng thì cái màng nó bị lủng….
Vậy câu chuyện liên quan đến cảm biến sr13005a00 xảy ra do nguyên nhân gì ? Có phương pháp nào khắc phục hay không ? Chúng ta cùng tìm hiểu !
Sensor áp suất SR13005A00 là gì
SR13005A00 là một model rất phổ biến với cái tên tiếng anh đầy ấn tượng Pressure transmitter. Đây là một thiết bị đo áp suất có xuất xứ Pháp; mà hãng sản xuất con sensor này là Georgin.
![+1 Cảm biến áp suất georgin SR13005A00 | Giá rẻ - Hàng có sẵn 13 Cảm biến áp suất sr13005a00 là gì ? Độ chính xác ra sao](https://huphaco-pro.vn/wp-content/uploads/2023/11/cam-bien-ap-suat-sr13005a00-la-gi.jpg)
Georgin là một hãng sản xuất đa dạng nhiều thiết bị công nghiệp; và dòng sensor áp suất SR1 được xem là dòng thiết bị kiểm tra áp có độ uy tín cao thể hiện cụ thể độ chính xác 1%, 0,05% thậm chí có con 0.065%. Độ tin cậy thiết bị đo phụ thuộc vào yêu cầu dự án nữa nha
Còn riêng cảm biến SR13005A00 thì lúc nào mức độ sai số của nó tầm dưới 1%. Với độ tin cậy này thì thiết bị đo chỉ dùng trong các ứng dụng điều khiển bơm nước trong hệ thống sản xuất; tại các toà nhà và một số ứng dụng đo dầu, khí hoặc khí nén

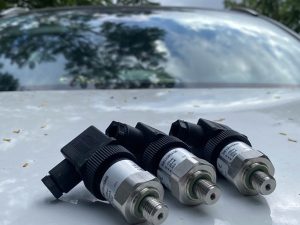

![+1 Cảm biến áp suất georgin SR13005A00 | Giá rẻ - Hàng có sẵn 14 Sensor áp lực khí nén hãng georgin model sr1 0-10bar to 4-20ma](https://huphaco-pro.vn/wp-content/uploads/2023/11/sensor-ap-luc-hang-georgin-model-sr1-0-10bar.jpg)
Mà anh em để ý nha !
Không phải SR13005A00 chất gì nó cũng đó được đâu. Chúng ta phải biết sensor này chỉ đo được chất lỏng hoặc khí sạch không có cặn. Vì cặn sẽ làm hư lớp màng mỏng tích hợp để giám sát áp ngay
Tất nhiên; môi trường cặn; ăn mòn sẽ có một số áp suất khác của hãng Georgin đo được. Phần chia sẻ này tôi sẽ hướng dẫn anh em ở bài viết sắp tới
Còn bây giờ chúng ta sẽ chú tâm tìm hiểu thêm về dòng sensor SR13005A00 của pháp nhé
Cấu tạo cảm biến áp suất georgin 0-10 bar
Model SR13005A00 liệu có cấu tạo gì đặc biệt không ?
À thực ra trước khi model này ra đời thì người ta hay dùng hàng của pháp với một model cũ SR13000A00 hoặc SR13002A00. 2 model này một cái có ren G1/2 ( 21mm ) và 1 cái có ren G1/4 ( 13mm )
Sau này thì các hệ thống sản xuất phát triển nên hầu hết 95% phần lớn các kết nối liên quan đến sensor đo áp suất này; đều quy về một kích thước ren g1/4 tức là ren đường kính 13mm với chất liệu 316L
Đầu con cảm biến sẽ được phủ lớp nhựa dùng chống bụi và chống nước xâm nhập nhằm bảo vệ các boar bên trong
![+1 Cảm biến áp suất georgin SR13005A00 | Giá rẻ - Hàng có sẵn 15 Cấu tạo cảm biến georgin sr1 0-10 bar xuất xứ France](https://huphaco-pro.vn/wp-content/uploads/2023/11/cau-tao-cam-bien-georgin-sr1-0-10-bar.jpg)
Thân thiết bị đo thì chắc chắn bọc inox 316 rồi, phía trong chỗ chân ren sẽ có lớp màng để đo và chuyển đổi tín hiệu áp sang tín hiệu điện analog dạng như 4-20ma hoặc 0-5v hay 0-10v….
Mà model SR13005A00 của georgin thì thiết kế chỉ có dòng ra 4-20ma thôi anh em nhé. Nếu ông nào cần 0-5v hoặc 0-10v thì phải kết nối với chúng tôi để chọn ra model khác
Về chân đầu nối thì bản thân SR1 dòng ký hiệu 5A bản chất output 4-20ma nên chúng chỉ có 2 dây đầu ra. kết cấu cụ thể là chân 1 là chân + biểu thị cho chân kết nối nguồn dương, chân 2 – thể hiện kết nối nguồn ấm
Tín hiệu 4-20ma output từ sensor sr13005a00 theo cách nào
Tới đây một câu hỏi đặt ra:
Với 2 dây tín hiệu đầu ra; mà bạn cho cấp nguồn hết thì tín hiệu 4-20ma đi ra theo cách nào để báo cáo thông tin về các bộ đọc tín hiệu áp lực; hoặc plc, biến tần đây ?
Umh đúng ra bản thân thiết bị áp suất sr13005a00 2 chân nó cấp nguồn cả. Nhưng nếu bạn để ý sẽ thấy nguồn cấp tuỳ ý 8…..30V; có nghĩa là người dùng có thể dùng bất cứ nguồn nào cũng được miễn nó năm trong phạm vi nguồn cảm biến cho phép
![+1 Cảm biến áp suất georgin SR13005A00 | Giá rẻ - Hàng có sẵn 16 Tìm hiểu ngõ ra 4-20ma từ sensor georgin sr1 không cần nguồn cấp](https://huphaco-pro.vn/wp-content/uploads/2023/11/tim-hieu-ngo-ra-4-20ma-tu-sensor-georgin-sr1.jpg)
Mà thường dưới 12v người ta gọi là nguồn loop. Nghĩa là tín hiệu 4-20ma của cảm biến sr13005a00 trên thực tế nó sẽ di chuyển ra từ chân 1 và chân số 2 sensor; và sử dụng nguồn loop truyền ra từ các bộ hiển thị cấp cho cảm biến dựa trên 2 dây 4-20ma này
Tý mình sẽ hướng dẫn anh em cách đấu nối cảm biến áp suất 4-20ma 2 dây thì bạn sẽ hiểu; vì sao loại sensor sr13005a00 lại có 2 chân mà vừa dùng để truyền dữ liệu thông tin cảm biến đo áp được; mà vừa là nơi để cấp nguồn cho thiết bị

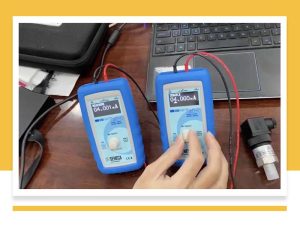

Kiểm tra pressure transmitter SR13005A00 hư hỏng
Pressure transmitter SR13005A00 muốn biết nó hư hay không thì đơn giản.
Bạn phải biết kiểm tra cảm biến áp suất hư hỏng hay không; để tránh mất thời gian gửi hàng về cho bên cung cấp yêu cầu bảo hành.
Vì chắc gì sensor nó đã hư. Một mô hình điều khiển áp lực đơn giản nhất nó bao gồm 1 sensor, 1 bộ điều khiển, 1 bộ nguồn; cho nên đâu biết cái nào hư đúng không nào.
Lỡ bộ điều khiển áp nó bị vấn đề gì làm cho áp suất không hiển thị được mà báo do áp suất lỗi là mệt đấy anh em ạ. Vì để gửi hàng cho người cung cấp rồi đợi họ test; sau đó gửi lại hàng cho nhà máy mất cả một khoảng thời gian khá lâu.
![+1 Cảm biến áp suất georgin SR13005A00 | Giá rẻ - Hàng có sẵn 17 Hướng dẫn kiểm tra cảm biến áp suất sr1 georgin bị hư hỏng không](https://huphaco-pro.vn/wp-content/uploads/2023/11/kiem-tra-cam-bien-ap-suat-bi-hu.jpg)
Cho nên; anh em nên kiểm tra xem có phải thực sự cảm biến áp suất SR13005A00 bị lỗi hư hỏng hay không.
Làm sao kiểm tra được Pressure transmitter bị hư hay đọc không chính xác?
Bạn dùng Đồng hồ đo phát dòng 4-20ma là kiểm tra được thôi!
Bình thường sensor áp lực sẽ ra 4-20ma ví dụ tương đương dải đo 0-6 bar. Thì nếu thông thường không có áp vào nó sẽ là 4mA.
Nếu cắm bộ đo dòng 4-20ma vào mà thấy hiện 3.97 mA hoặc 4.1ma thì khả năng thiết bị khác bị hư; và không liên quan đến cảm biến áp suất.
Tiếp tục lấy đồng hồ đó ra phát dòng 4-20ma thử vào plc hay bộ điều khiển áp lực xem nó có nhận không. Vì bản chất 4-20ma từ sensor hay đồng hồ phát dòng đều như nhau cả. Tới đây mà không thấy hiển thị là hiểu rồi đó.
Cách đấu dây cảm biến áp lực georgin sr13005a00
Về vấn đề đấu nối; thì khá nhiều anh em rành trong việc đi dây giữa cảm biến áp suất 2 dây 4-20ma với đồng hồ hiển thị hoặc plc. Nhưng cũng có một số bạn mới tham gia vào ngành này; nên vẫn còn nhiều khó khăn trong việc kết nối các dây dẫn tín hiệu.
Với phương pháp này cho dù là ứng dụng đo áp lực nước, áp suất khí nén thì việc sensor georgin đều thể hiện các phương thức kết nối với plc cùng một bản chất
![+1 Cảm biến áp suất georgin SR13005A00 | Giá rẻ - Hàng có sẵn 18 Pressure transmitter georgin sr13005a00 đo áp lực nước, khí nén](https://huphaco-pro.vn/wp-content/uploads/2023/11/Pressure-transmitter-georgin-sr13005a00.jpg)
Do vậy; đây chỉ là phần tài liệu mình tổng kết chia sẻ kinh nghiệm cho người dùng để họ có một sự trải nghiệm tốt hơn khi lấy các sensor sr13005a00 ra kết nối. Anh em nào biết rồi mình có thể bỏ qua công đoạn này.
Khi đấu cảm biến georgin 10 bar vào plc chúng tôi sẽ chia sẻ cho các bạn 2 cách đấu nối.

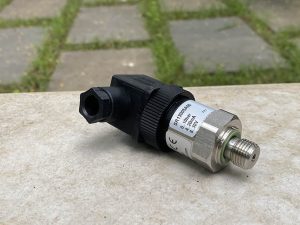

Song song với PLC không cần cấp nguồn nuôi
Đấu trực tiếp không cần cấp nguồn cho cảm biến. Điều này có nghĩa là chân dương cảm biến đấu vào chân AI của PLC. Chân âm sensor đấu vào chân COM của PLC.
![+1 Cảm biến áp suất georgin SR13005A00 | Giá rẻ - Hàng có sẵn 19 Đấu dây đầu dò áp lực georgin sr13005a00 với plc không cần nguồn](https://huphaco-pro.vn/wp-content/uploads/2023/11/dau-do-ap-luc-georgin-sr13005a00.jpg)
Yêu cầu cách đấu này là PLC phải có tích hợp tính năng phát nguồn 12v hoặc 24v trong chính dòng analog.

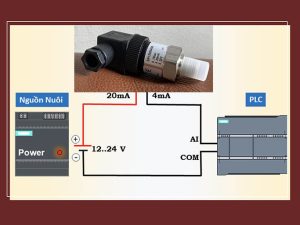

Nối tiếp với PLC kết hợp nguồn 24v
Một phương thức đấu nối thiết bị áp lực georgin sr13005a00 với PLC đấy chính là nối chúng kết hợp thành một vòng tròn khép kín.
Yêu cầu phương pháp này cần:
- 1 bộ nguồn 24v
- 1 cái sensor áp suất sr13005a00
- 1 cái plc đang hoạt động tốt
![+1 Cảm biến áp suất georgin SR13005A00 | Giá rẻ - Hàng có sẵn 20 Hướng dẫn đấu dây sensor sr13005a00 với plc thông qua nguồn 24v](https://huphaco-pro.vn/wp-content/uploads/2023/11/huong-dan-dau-day-sensor-sr13005a00.jpg)
Cách đấu sensor áp lực với plc như sau:
- Dương nguồn 24 đấu vào chân 1 sensor
- Âm nguồn 24 đấu vào chân COM của plc
- Chân 2 sensor vòng tới chân AI của plc
Bạn có thể đấu đầu dò áp suất sr13005a00 với các bộ điều khiển theo cách thứ 2 như đấu với PLC. Thay vì là chân COM hay chân AI sẽ được thay thế bằng terminal + hoặc -.

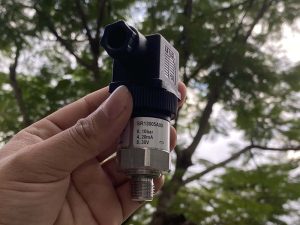

Catalog thiết bị áp lực georgin sr13005a00
Catalog sr13005a00 georgin sẽ cho chúng ta biết điều gì ?
Bên trong catalog thiết bị này luôn trang bị cho anh em những kiến thức liên quan đến kích thước kết cấu của sensor. Thể hiện rõ ràng nhiều thông số kỹ thuật cần thiết để anh em nắm bắt kỹ càng; xem sr13005a00 có đạt tiêu chuẩn mà yêu cầu nhà máy hay dự án đưa ra hay không từ đó quyết định mua hàng.
Cái rõ nét nhất trong datasheet sensor sr13005a00 là nguồn cấp, dải đo, phạm vị nhiệt độ mà sensor hoạt hoạt động tốt nhất. Lý dải nếu vượt quá 20ma cảm biến sẽ báo lỗi gì; dưới 4mA bao nhiêu mới xảy ra hiện tượng lỗi tín hiệu….
![+1 Cảm biến áp suất georgin SR13005A00 | Giá rẻ - Hàng có sẵn 21 Tìm hiểu catalog georgin SR13005A00 xuất xứ Châu Âu G7](https://huphaco-pro.vn/wp-content/uploads/2023/11/sr13005a00.jpg)
Bên cạnh đó; dựa vào catalog sensor áp lực georgin bạn có thể tự chọn model thiết bị mình cần tìm. Vì model sr13005a00 chỉ là một phần nhỏ trong catalog này.
Cụ thể tôi sẽ dựa vào catalog georgin để giải thích cho bạn đọc hiểu model sr13005a00 georgin đằng sau nó;; chứa đựng những thông tin bổ ích gì?
Cảm biến áp suất sr13005a00 sẽ có nguồn cấp 24v ( 8…30V), dải đo áp lực 0-10 bar, tín hiệu ra 4-20ma, kết nối ren G1/3 ( 13mm).
Tại sao người ta hay gọi sensor này dùng nguồn 24v; là vì nó quá phổ biến cái cách đấu nối dây thứ 2 mà tôi đã chỉ bạn phía trên.

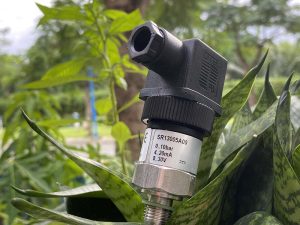

Mua đầu dò áp lực sr13005a00 georgin ở đâu giá rẻ
Nói đến mua bán các đầu dò georgin sr13005a00 thì nhiều phương thức lắm anh em ạ.
Có thể bạn quen nhiều anh em kỹ thuật bên ngoài; họ dùng rồi và mình có thể trưng cầu ý kiến của họ về chất lượng và giá cả.
Phổ biến nhất là bạn lên google Search từ khoá ” SR13005A00 ” là bạn có thể tìm đến các trang liên hệ của công ty hưng phát chúng tôi.
![+1 Cảm biến áp suất georgin SR13005A00 | Giá rẻ - Hàng có sẵn 22 Người dùng nên mua đầu dò áp lực sr13005a00 giá rẻ tại hưng phát](https://huphaco-pro.vn/wp-content/uploads/2023/11/mua-dau-do-ap-luc-sr13005a00-gia-re.jpg)
Chính vì là đại diện hãng georgin nên bạn không cần phải bất ngờ vì giá đầu sensor áp lực SR13005A00 quá rẻ. Bởi chúng tôi mua trực tiếp từ hãng và chuyển tới tay các công ty lắp đặt; các bên thương mại, các nhà máy có mối quan hệ thân thiết với hưng phát trong bao năm qua.
Cho nên nếu có nhu cầu mua mấy đầu dò áp suất georgin thì cứ liên hệ chúng tôi để có giá tốt nhất; báo giá nhanh để tránh làm mất thời gian của người mua
Chế độ bảo hành Cảm biến Georgin dải đo 10 bar ra sao
Người dùng cứ yên tâm nhé. Khi mà ứng dụng sensor georgin vào các hệ thống nhà máy sẽ được chúng tôi tư vấn rất kỹ càng
Nên sẽ không xảy ra tình trạng cảm biến dùng nhiệt độ cao quá bị hư; hoặc cảm biến đo bị ăn mòn….
Mọi người dùng sẽ được hỗ trợ kỹ thuật; hướng dẫn đấu nối cấp nguồn có cảm biến một cách nhanh chóng. Bên cạnh đó; sẽ có nhiều phương pháp sẽ do chúng tôi lựa chọn để giải quyết các vấn đề lắp đặt khi sử dụng để người dùng cảm biến áp suất georgin có sự trải nghiệm về sản phẩm tốt nhất
![+1 Cảm biến áp suất georgin SR13005A00 | Giá rẻ - Hàng có sẵn 23 Tìm hiểu chế độ bảo hành sensor georgin sr13005a00 tại hưng phát](https://huphaco-pro.vn/wp-content/uploads/2023/11/sensor-georgin-sr13005a00.jpg)
Còn về bảo hành thì cứ 12 tháng mà chúng ta tính thôi
Trong quá trình sử dụng vẫn nằm trong thời gian bảo hành nếu cảm biến georgin SR13005A00 không xuất tín hiệu; hoặc tín hiệu sai… Kiểm tra do lỗi sản xuất công ty sẽ hỗ trợ anh em đổi trả sản phẩm ngay lập tức
Còn với các trường hợp như sét đánh, sụp nguồn, giật áp…. Thì này sẽ được chúng tôi tư vấn mua cái mới và chỉ ra giải pháp khắc phục; còn về chế độ bảo hành trường hợp này không nằm trong phạm vi bảo hành của công ty
