Sensor áp lực giá rẻ 100 mbar 250mbar m160mbar 400mbar 600mbar

Cảm biến áp suất thấp giá rẻ tín hiệu ra 4-20ma 0-5v 0-10v xuất xứ Châu Âu – Hàng EU / G7

Là một trong những dòng thiết bị giám sát áp suất các chất lỏng, chất khí với cường độ chính xác yêu cầu tuân thủ cực kỳ cao. Bởi dải đo chỉ tính bằng mbar thôi; áp rất nhỏ nên chỉ cần độ lệch sai số lớn thì về đo đạc sẽ trở nên rất kém hiệu quả

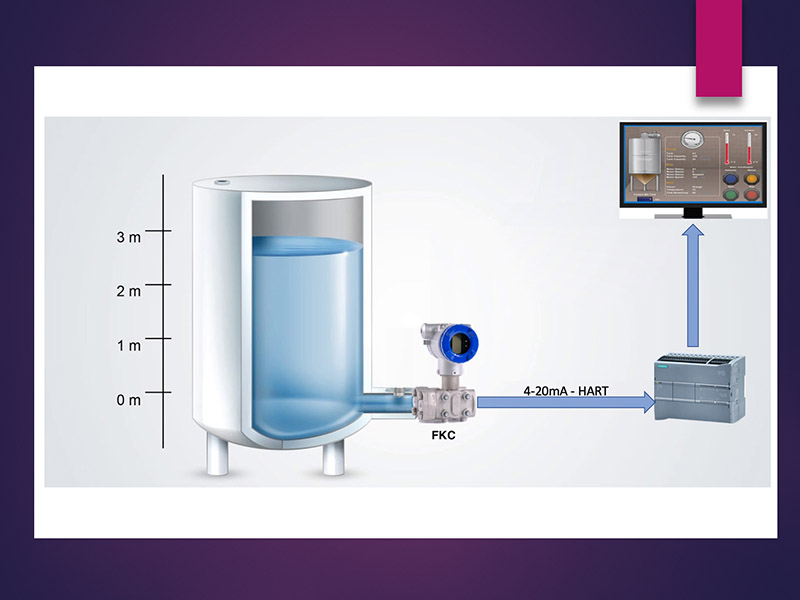

Ví dụ bạn cần đo mức nước trong một bồn chứa cao 2,5 mét. Do kết cấu bồn nên các dòng sensor đo mức như siêu âm, điện dung hoàn toàn không can thiệp được; bởi trong bồn có cánh khuấy

Trường hợp này:

Chúng ta sẽ vận dụng một con cảm biến dải đo áp suất thấp 0-250 mbar để gắn dưới đáy bồn. Chúng sẽ đo theo nguyên lý quy đổi áp lực nước nén vào cảm biến cho ra dòng 4-20ma hoặc bất kỳ analog nào tương ứng

Chúng ta thử nghĩ xem.:

Nếu nước cao gần đầy bồn thì áp lực nước dồn về màng cảm biến dưới đáy càng lớn; tiêu chí này sẽ hướng tới dần 20ma. Đồng thời; nếu rút bớt nước trong bồn ra thì lượng chất lỏng ít lại nhẹ hơn nên áp lực đẩy màng cảm biến cũng giảm đi đáng kể và chugns sẽ hướng tín hiệu giảm dần về chiều 4mA

Tại sao trường hợp bồn cao 2,5 mét nước mà chúng ta chọn cảm biến áp lực dải đo 0-250 mbar ?

Vâng theo quy đổi chúng ta sẽ có 1 bar = 10 mét nước; mà 1 bar = 1000 mbar nên 250mbar = 2500mm nước = 2,5 mét nước

Quay lại ví dụ trên:

Điều này có nghĩa là khi gắn cảm biến áp suất 250 mbar bên dưới đáy bồn; thì lập tực nó sẽ đo tuyến tính từ lúc bồn cạn nước là 4mA. Nước càng dâng lên thì tỷ lệ mA sẽ tăng dần cho khi nào tới 20mA là bồn đầy và ngược lại. Đấy chính là một trong những phương pháp đo mức nước đơn giản nhất với mức giá cực kỳ rẻ

Tuy nhiên; hạn chế của phương pháp đo giá rẻ này là độ chính xác sẽ không cao bằng cảm biến báo mức siêu âm , radar, điện dung đo trực tiếp. Còn nếu anh em nào cần gắn đáy mà đo với độ chính xác cao; thì liên hệ mình hỗ trợ tư vấn thêm về dong cảm biến áp suất thấp có màn hình hiển thị độ chính xác chuẩn

Tìm hiểu dòng cảm biến áp suất thấp giá rẻ 4-20ma 0-10v

Theo khái niệm thì:

Cảm biến áp suất thấp chính là dụng cụ thiết bị dùng để đo áp suất với các dải đo áp nhỏ và rất nhỏ. Thiết bị được cấu tạo nhỏ gọn với kết cấu lớp màng cảm nhận áp lực cực mỏng làm tăng thêm độ chính xác cho thiết bị trong quá trình đo đạc điều khiển.

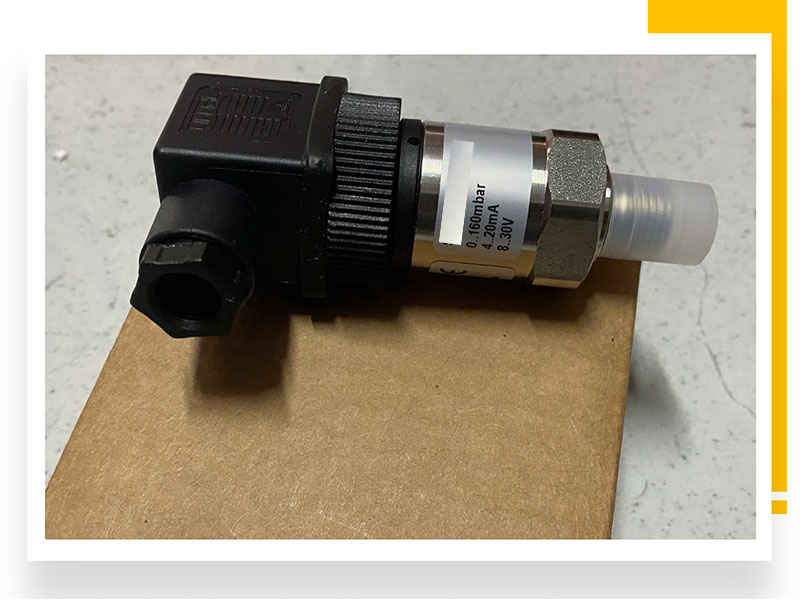

Chúng ta thường thấy ứng dụng các loại sensor này tại các khu vực kiểm soát điều khiển khí trong các hệ thống HVAC, đo mực chất lỏng,…..Đơn vị quy đổi hiển thị của thiết bị đo áp có thể dưới dạng kPa, mbar. Ví dụ cảm biến áp suất thấp -100 kPa…0kPa, Hoặc -100….100kPa, 0-100mbar, 0-160mbar, 0-250mbar, 0-400mbar……

Một lưu ý khi sử dụng dòng sensor áp lực này là chúng ta tại các nơi có dòng áp lực mạnh thì không nên gắn thử. Vì quá áp sẽ gây lủng lớp màng tạo nên mức độ hư hỏng cho thiết bị đo

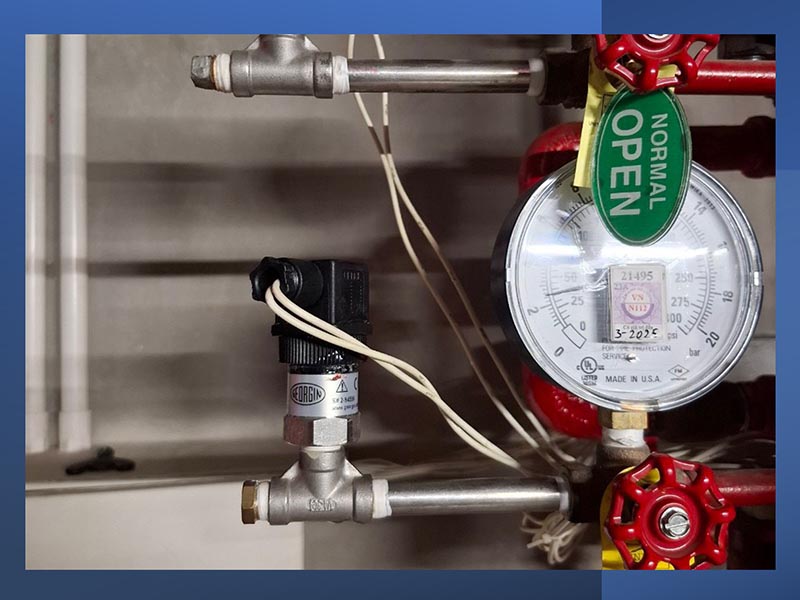

Cũng giống các dòng sensor áp lực thông thường; thì về thiết kế dòng áp suất vi sai bé này cũng có kích thước hình dáng y chang chỉ có điều thiết kế màng chịu lực rất mỏng độ nhạy cao

Dòng thiết bị có 3 chuẩn ren thông dụng:

Ren bọc lớp màng dạng clamp với nhiều kích thước khác nhau; ví dụ như kiểu kết nối Tri-Clamp (Ø 50,5) Flush membrane. Loại này chính là cảm biến áp suất màng inox dùng đo chất lỏng chứa nhiều hợp chất khác nhau, hoặc theo tiêu chí chống vi sinh

Đối với môi trường áp suất thường; có kết nối các chuẩn G1/4, G1/2 hoặc kết nối theo kiểu 1/4 NPT và 1/2 NPT. Thậm chí đối với nhiều môi trường đặc biệt; có kết hợp dòng ren 17mm hoặc 27mm

Ứng dụng sensor áp lực đo mức 160mbar 250mbar

Chức năng thiết bị đóng vài trò đo áp suất; sử dụng nguyên tắc biến đổi năng lượng áp lực do cơ chế sản xuất tạo nên; từ đó hoàn trả lại dòng tín hiệu analog 4-20ma hoặc 0-5v 0-10v tương ứng với mức áp lực tác động

Giả sử bạn có một bơm nước; trong quá trình bơm khi ngưng sẽ có một lực hút nước trong đương ống. Và người ta muốn giám sát điều khiển lực hút này

Bạn tìm vị trí thích hợp trong trường hợp này gắn một con cảm biến áp suất thấp đấu về bộ hiển thị điều khiển áp là chạy tự động phần giám sát này thôi. Về dải đo thông thường lực hút nó chỉ nằm trong 2 phạm vi chính -100 kPa…0 kPa hoặc -1…3 bar, -500mbar…0mbar

Và đó chính là một trong những ứng dụng thực tế thiết thực; mà các nhà máy hiện nay đang ứng dụng vào cơ chế sản xuất

Liệu thiết bị có ứng dụng đo chiều cao mức nước; hoặc kiểm soát lượng chất lỏng trong bồn được không ?

Ví dụ bồn chất lỏng có cánh khuấy cao khoảng 5 mét. Bạn chỉ cần gắn cảm biến dưới đáy bồn với dải đo 0-600 mbar; thì lúc này thiết bị sẽ tự động đo áp lực nén xuống quy đổi ra dòng 4-20ma tương ứng

Yêu cầu trường hợp gắn đáy bồn đo mức là bồn hở không có áp suất khí nén bên trong

Ngoài ra; cảm biến đo áp suất thấp còn được ứng dụng trong các ngành y tế như đo mực nước ro tinh khiết; đo khí dải đo nhỏ trong các bình chứa oxi….

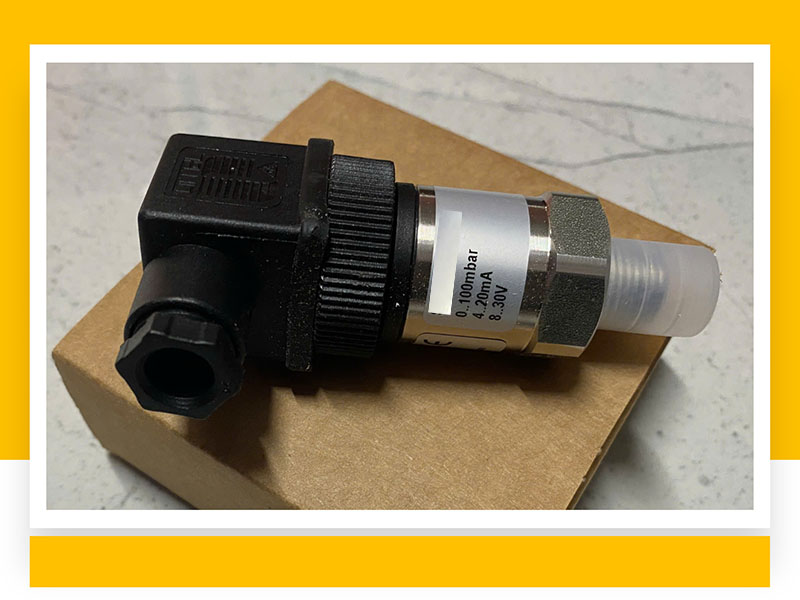

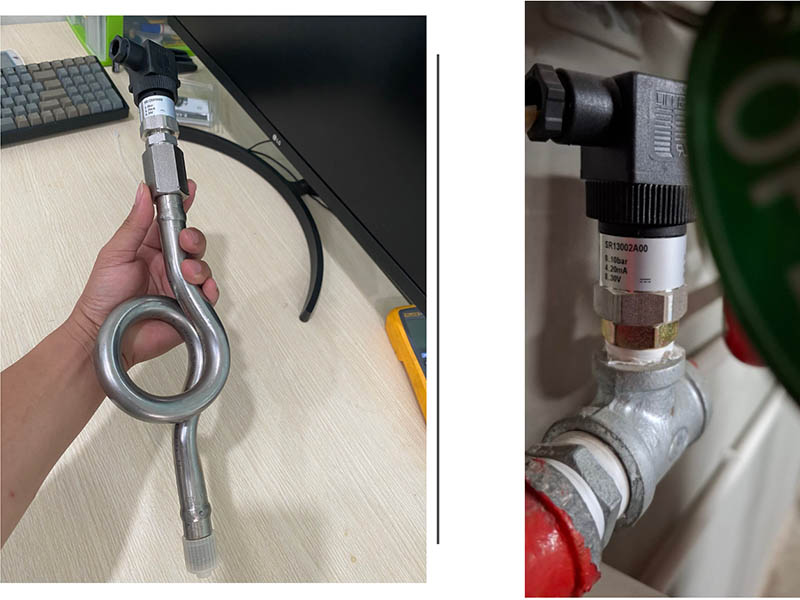

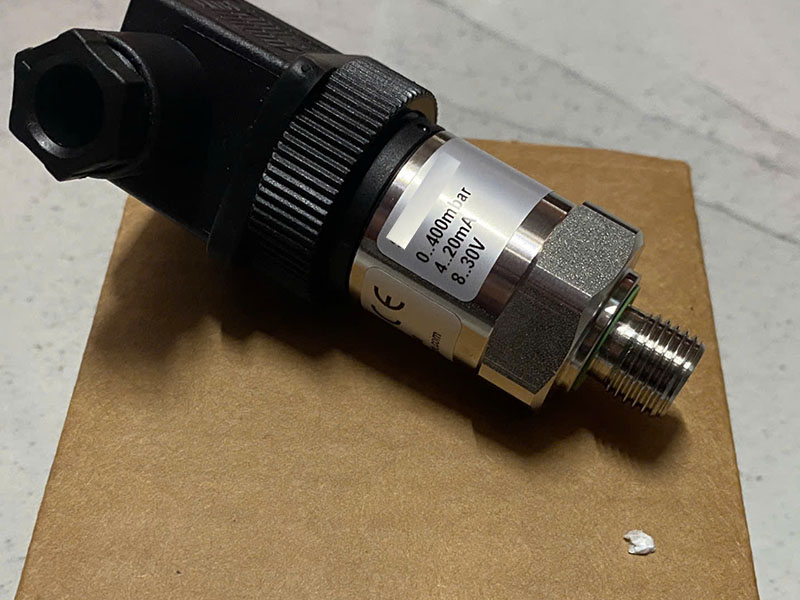

Mua cảm biến áp suất 0-100 mbar 0-400mbar, 0-600mbar lưu ý gì

Cái quan trọng nhất là môi chất mình cần đo áp suất là gì ?

Vì môi chất là nhân tố quyết định nên chọn cảm biến áp suất thấp kết cấu chất liệu màng ra sao. Nếu chúng ta chọn cấu tạo thiết bị đo không phù hợp với môi trường yêu cầu sẽ dẫn đến bị hỏng cảm biến trong quá trình đo đạc

Ví dụ:

Cần đo áp suất khí HNO3 trong quá trình chưng cất với dải đo trong khoảng 0….100mbar áp lực

Bản chất của HNO3 có tính oxi hoá mạnh nên độ ăn mòn kim loại khá cao. Nếu bạn dùng cảm biến áp suất 0-100 mbar gắn vào thì sử dụng khoảng 2-3 tuần sẽ bỉ hư lớp màng cảm biến

Trường hợp này; bạn phải sử dụng cảm biến áp suất hno3 có thiết kế lớp màng ptfe để chống lại vấn đề ăn mòn do dòng khí này gây ra

Phạm vi đo áp suất thấp là bao nhiêu

Thực ra; đối với một số môi trường đo áp trong giám sát mực chất lỏng bằng các dòng sensor áp suất thấp 4-20ma. người dùng họ chỉ cần độ tin cậy tương đối

Chính vì thế trường hợp này phạm vi đo áp suất không cần quan trọng lắm. Họ chỉ yêu cầu dải đo gần với áp suất thực tế hệ thống sản xuất yêu cầu là được

Ví dụ: hệ thống khi hvac cần dải đo áp thấp 0-150mbar chẳng hạn. Thì nếu người bán họ đang có sẵn cảm biến áp suất dải đo 0-250mbar thì họ cũng mua về sử dụng

Tuy nhiên; trong một số môi trường ví dụ như giám sát nước tinh khiết RO trong điều chế thuốc ngành y tế. độ chính xác cực kỳ nghiêm ngặt

Chính vì vậy; đối với những môi trường đòi hỏi độ chính xác cao thi yêu cầu dải đo cảm biến thấp phải tương thích 100% với áp lực thực tế trong các cơ chế sản xuất; nhằm đảm bảo hoàn trả kết quả có độ tin cậy cao nhất

Độ chính xác là điều cần thiết

Cảm biến áp suất thấp chống cháy nổ

Có những môi trường đặc biệt; người dùng bắt buộc phải chọn các sensor áp lực dải đo thấp tích hợp trong cấu tạo kèm theo tính chất phòng nổ khi xảy ra sự cố sản xuất

Do vậy; bạn phải lưu ý đối với các dòng thiết bị đo áp suất chống nổ sẽ được khắc chữ EX hoặc EI  trên thân cảm biến

Đo cũng là điểm nhấn để chúng ta phân biệt cảm biến áp suất thấp sử dụng trong các môi trường bình thường; hay ứng dụng trong các môi trường phòng nổ

Tín hiệu đầu ra, nhiệt độ hoạt động
