Bộ cách ly chống nhiễu nhân đôi tín hiệu 1 input ra 2 output

Bộ chia tín hiệu 4-20ma 0-10v 0-5v giá rẻ – Có sẵn

Đây là một thiết bị có độ tin cậy rất cao; được các nhà máy lựa chọn bởi các tính năng nhạy bén, đáp ứng được rất nhiều nhu cầu sử dụng đối với các ứng dụng đa dạng mà người sử dụng cần

Điểm mấu chốt ở đây nhấn mạnh sự ” có sẵn ” của sản phẩm giúp cho các yêu cầu sử dụng được triển khải nhanh chóng trong nhiều hoàn cảnh sản xuất khác nhau. Chúng có thể nhân đôi 1 tín hiệu analog sẵn có

Cụ thể một số ví dụ mà bộ chia hay đảm nhiệm:

• Biến đổi 1 tín hiệu 4-20ma thành 2 tín hiệu 0-10v
• Chia tín hiệu 4-20ma 1 input cho ra 2 output 4-20ma tương ứng
• Cách ly chống nhiễu tín hiệu 4-20ma ví dụ như input 4-18mA ra output 4-20ma hay 0-20ma chẳng hạn

Tìm hiểu khái niệm bộ chia tín hiệu 4-20mA

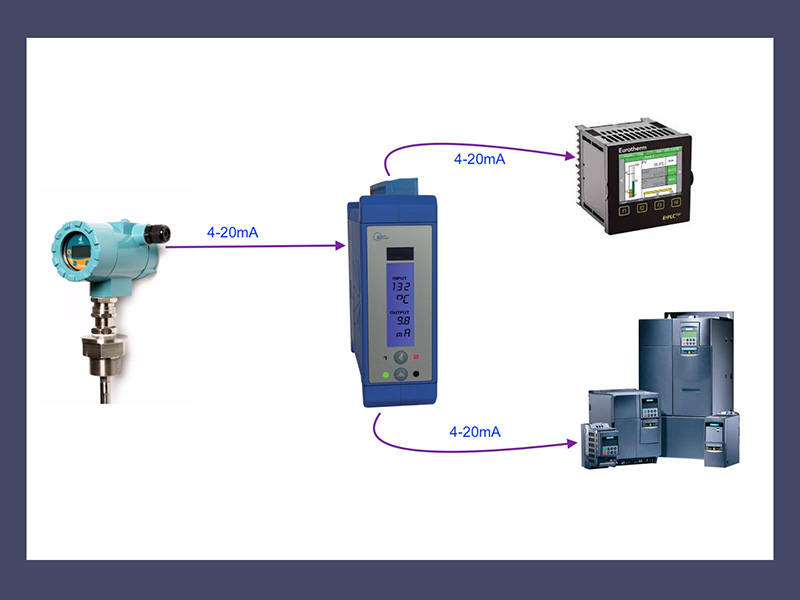

Bộ chia tín hiệu 4-20mA hay tiếng anh còn gọi DC DUPLICATOR là một loại thiết bị trung gian hay sử dụng rất nhiều trong các ngành công nghiệp; đảm nhiệm vai trò chia một dòng tín hiệu analog 4-20ma thành 2 hay 4; 6, 8 tín hiệu analog độc lập tương tự nhau; hoặc nằm trong nhóm tín hiệu analog thông dụng. Chúng có khả năng chống nhiễu ổn định các dòng dữ liệu truyền thông qua tín hiệu analog một cách lâu dài mang lại tính tin cậy cao trong đo đạc nhiệt độ, áp suất, lưu lượng…..

Chúng ta có thể xem đây là một thiết bị chia tín hiệu đa năng đáp ứng hầu hết các tín hiệu đầu vào. Ví dụ:

• Chia tín hiệu cảm biến nhiệt độ pt100. Có nghĩa cho phép input 1 dòng đầu dò pt100 ra 2 dòng analog 4-20ma hoặc 0-10v 0-5v….
• Chia tín hiệu thermocouple k, s, j, t….Thành 2 tín hiệu 4-20ma kết nối với plc tạo nên mô hình hiển thị nhiệt độ ở 2 nơi với độ chính xác cao
• Bạn có tin không ? Sản phẩm này còn có thể chia các tín hiệu điện trở, biến trở thành 2 tín hiệu analog một cách nhanh chóng thông qua 30s cài đặt

Chức năng bộ nhân đôi tín hiệu 4-20ma 0-10v

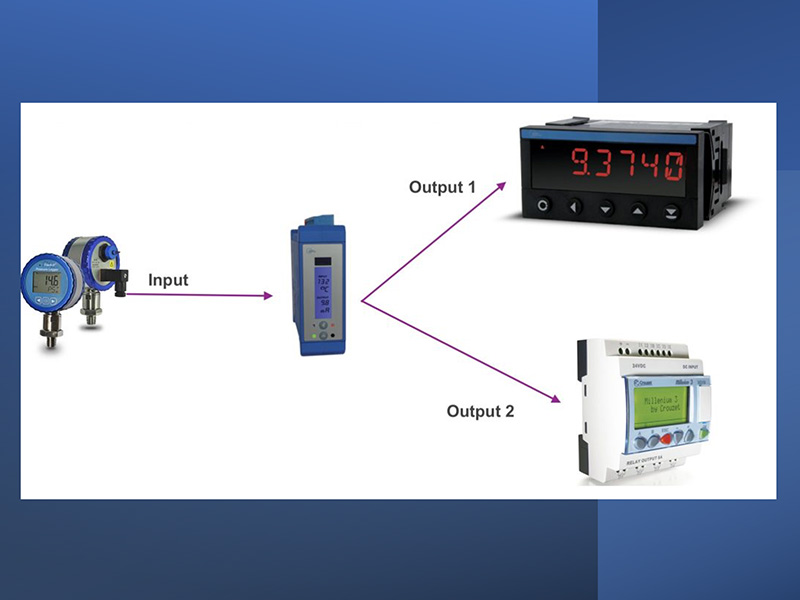

Bộ nhân đôi tín hiệu 4-20ma 0-10v cũng là một trong những cái tên mà người dùng thường gọi thay thế cho bộ chia tín hiệu. Bởi sau cùng nó cũng biến đổi từ một tín hiệu analog thành 2 tín hiệu tương tự nhau

Theo bản chất tên gọi thì chức năng ưu tiên của dòng thiết bị này vẫn là chia tín hiệu để tạo nên hai hoặc nhiều tín hiệu độc lập với ngõ ra có sự đa dạng theo yêu cầu sản xuất cần ứng dụng

Biến đổi từ một tín hiệu analog ban đầu sang một tín hiệu analog bất kỳ. Ví dụ chuyển đổi 4-20ma sang 0-10v, chuyển đổi 4-20ma sang 0-5v; hoặc 4-20ma ra 0-1v, 0-20ma ra 4-20ma…..

Khả năng lọc nhiễu, chống nhiễu; khử nhiễu bởi các nhân tố bên ngoài gây nên ảnh hưởng đến độ chính xác trong quá trình truyền tải dữ liệu. Giúp đảm bảo thông tin luôn trong trạng thái ổn định nhất khi đang truyền về các đầu đọc dữ liệu analog

Bên cạnh đó; bộ nhân đôi tín hiệu analog còn đóng vai trò là một thiết bị hiệu chỉnh độ sai số từ các thiết bị đo. Ví dụ cảm biến áp suất đo 0-10 bar ra 4-18ma; trong khi các thiết bị chỉ đọc, lập trình tín hiệu 4-20ma và không đọc được tín hiệu 4-18ma

Chính vì vậy; chức năng của thiết bị sẽ đảm nhiệm vai trò chuyển đổi tín hiệu 4-18ma sang 4-20ma. Hoặc một số trường hợp 4-19ma sang 4-20ma; 0-17ma sang 0-20ma….

Ứng dụng bộ chia tín hiệu 4-20ma input 1 ra 2 output

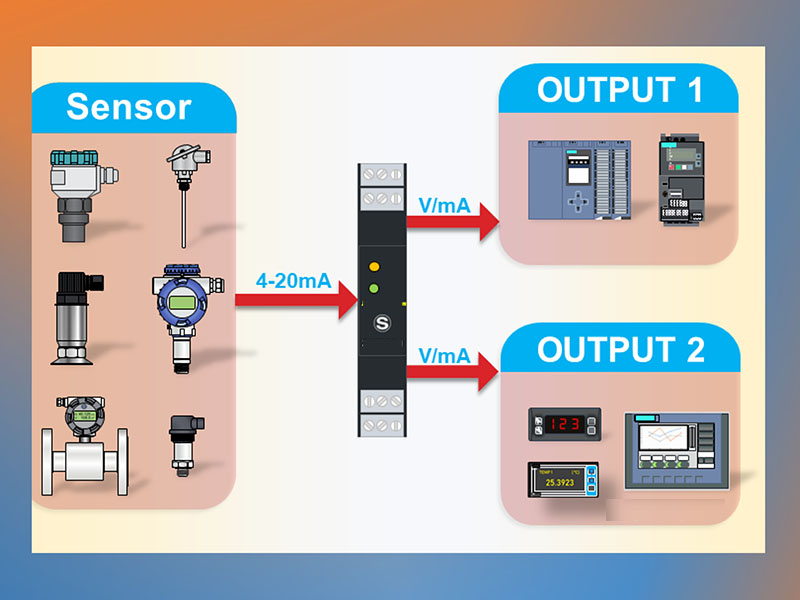

Điều này có nghĩa là thiết bị được nhân đôi; chúng sẽ cho phép một tín hiệu 4-20ma thông qua đấu nối đi vào; sau khi chuyển đổi sẽ nhân đôi thành 2 tín hiệu 4-20ma đồng nhất tương ứng. Đây là cách chia tín hiệu có độ chính xác cao; giữ nguyên vẹn bản chất 4-20ma từ bàn đầu đi vào với tốc độ nhanh chóng bằng đơn vị ms

Bộ chia tín hiệu 4-20ma có thể biến đổi thành 2 tín hiệu 0-20ma tuỳ ý theo cài đặt thông qua yêu cầu sử dụng của quy trình sản xuất. Là một bộ chuyển đổi tín hiệu đa dạng với nhiều chức năng khác nhau

Ví dụ bạn có một con sensor áp lực 0- 400 mbar tín hiệu ra 4-20ma. Bài toán yêu cầu giám sát áp suất ở 2 tủ điện khác nhau

Đối với bài toán này thì chắc chắn một con cảm biến áp suất chỉ cho phép ra đúng một dòng analog mặc định 4-20mA. Vậy muốn giám sát áp lực 2 nơi với thông số áp suất đo được giống nhau thì chúng ta phải làm sao ?

Câu trả lời: Bạn dùng bộ chia tín hiệu 4-20ma làm cầu nối giữa cảm biến áp suất và các màn hình đọc hiển thị tín hiệu. Cụ thể con cảm biến áp suất 0-10bar khi đo đầu ra 4-20ma truyền trên 2 dây; bạn lấy 2 dây tín hiệu analog này đấu vào bộ chia tín hiệu

Từ bộ chia này sẽ nhân đôi thành 2 tín hiệu 4-20ma tương tự nhau. Chúng ta sẽ lấy 2 tín hiệu 4-20ma này đấu dây về 2 màn hình hiển thị áp lực để giám sát ở 2 nơi như mong muốn

Ngoài ra; thiết bị chia tín hiệu còn đảm nhiệm rất nhiều vai trò ứng dụng trong nhà máy:

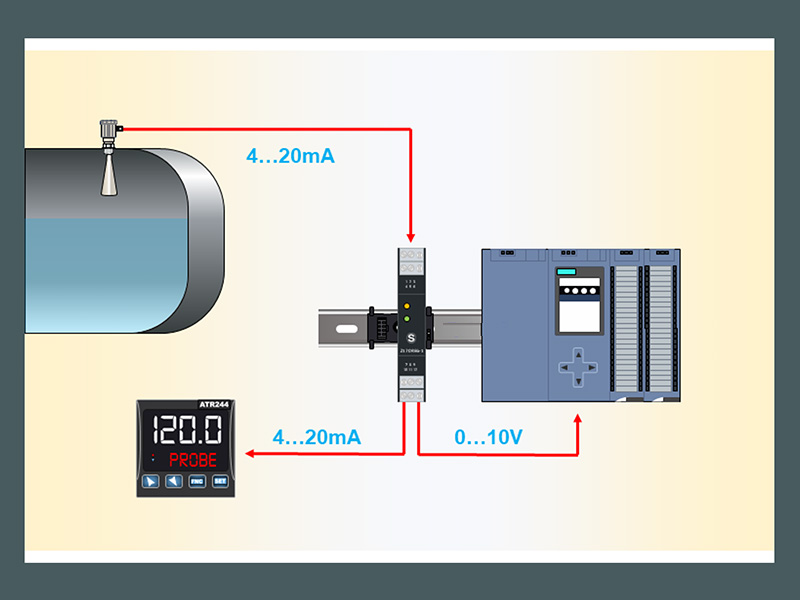

• Là thiết bị trung gian tách 1 tín hiệu 4-20ma từ cảm biến mức nước thành 2 để hiển thị điều khiển mực nước ở 2 khu vực khác nhau

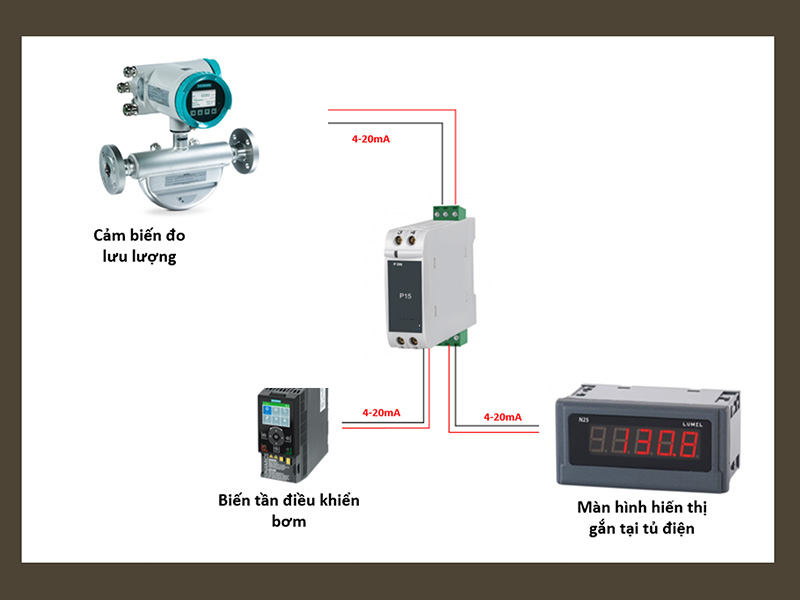

• Chia tín hiệu 4-20ma từ các loại đồng hồ đo lưu lượng điện tử
• Chia tín hiệu cảm biến nhiệt độ
• Hoặc thậm chí nhân đôi các tín hiệu 4-20ma 0-10v từ các cảm biến đo PH, đo khí gas, đo chất rắn……..

Thiết bị chia 4-20ma là một bộ chia tín hiệu analog

Tại sao thiết bị chia 4-20ma lại là một bộ chia tín hiệu analog ?

Analog là những tín hiệu có dòng điện điện áp rất nhỏ. Ví dụ một số tín hiệu analog thông dụng 4-20ma, 0-18ma, 0-20ma, 0-1v, 0-5v, 0-10v….Chúng tồn tại khi chúng ta đo nhiệt độ; áp suất, mực nước, độ ph trong nhiều ứng dụng khác nhau

Trong khi thiết bị chia 4-20ma có thể chia được các tín hiệu analog này; thông qua một phần mềm cài đặt mà tất cả mọi người dùng có thể tự calip đúng theo yêu cầu ứng dụng đề xuất

Cho nên; chúng ta có thể khẳng định đây là một bộ chia tín hiệu analog đa năng giá rẻ được rất nhiều nhà máy bình chọn. Bởi tính năng ứng dụng rộng rãi cho nhiều bài toán sản xuất; đồng thời mang lại trải nghiệm đáng tin cậy thông qua độ chính xác cao mà người dùng quan tâm

Ví dụ:

• Chia 1 tín hiệu analog 0-20ma thành 2 tín hiệu 4-20mA
• Nhân đôi 1 tín hiệu analog 4-20ma thành 2 tín hiệu 4-20ma
• Phân tách 1 tín hiệu 4-20ma thành 2 tín hiệu analog 0-10v

Đấy chính là bản chất vốn có của một bộ chia tín hiệu analog cần thiết cho tất cả các ngành nghề sản xuất hiện nay. Thiết bị đảm nhiệm vai trò trung gian dịch chuyển một nguồn dữ liệu analog; thành nhiều nguồn dữ liệu cho ra cùng một kết quả đồng nhất với độ tin cậy cực cao

Thông số kỹ thuật bộ chia tín hiệu analog 4-20ma

Đảm nhiệm vai trò là một thiết bị có chức năng nhân đôi các tín hiệu analog thì chắc chắn bản chất kỹ thuật sẽ là:

1 input đầu vào < = > 2 input đầu ra tương tự hoặc nằm trong nhóm thuộc dòng điện analog

Hiện nay; nguồn cấp của bộ chia tín hiệu tương tự này luôn được thiết kế nguồn 24V để đảm bảo an toàn cho người sử dụng một cách tối ưu nhất. Cũng có một số mã hàng đặc biệt xuất xứ Trung Quốc thiết kế nguồn 220v; tuy nhiên chúng ta hạn chế sử dụng các bộ chia dạng này để đảm bảo tính ổn định lâu dài trong việc biến đổi tín hiệu sau khi chia ra

Từ mô hình bộ chia tín hiệu sẽ phác hoạ cho chúng ta thấy thiết kế một số thanh gạt dùng để cài đặt sự đa năng cho các tín hiệu input đầu vào; và nhân đôi tín hiệu output xuất ra. Điều này; giúp người sử dụng có thể tự mình cài đặt các tín hiệu trong hệ thống sản xuất

Ví dụ:

Một máy ấp trứng gắn một cảm biến nhiệt độ dải đo 0-150 oC. Hệ thống sản xuất yêu cầu có thể quan sát nhiệt độ đo ở 2 phòng điều khiển khác nhau.

Trường hợp này; chúng ta sẽ cài input đầu vào là pt100 3 dây dải đo 0-150 oC tương ứng với 2 đầu ra 4-20ma. Hay còn gọi chia tín hiệu cảm biến nhiệt thành 2 dòng analog 4-20ma tương ứng. Sau đó; truyền tải chúng về 2 bộ đọc tín hiệu analog tại phòng điều khiển và lập trình 2 bộ đọc nhận 4-20ma tương ứng hiển thị nhiệt dao động 0-150 oC

Ngoài tính năng cấu hình cài đặt bằng cách gạt switch trên sản phẩm; thì bộ chia analog này còn có thể được cấu hình cài đặt trên phần mềm hãng một cách tự do mà không làm ảnh hưởng đến độ chính xác của thiết bị

Khả năng cách ly lọc nhiễu 1500 Vac ở rất nhiều đầu như nguồn, input và ngõ ra output tạo nên một mô hình chống nhiễu có độ tin cậy rất cao

Độ chính xác trong quá trình chia tín hiệu chuyển đổi lên tới 0,1%

Cấu tạo bộ cách ly tín hiệu analog 4-20ma, 0-10v, 0-5v

Bởi tính năng thiết kế cách ly lọc nhiễu giữ cho tín hiệu luôn chuẩn; chính xác từ đó dữ liệu truyền đi luôn có mức độ tin cậy nhất định.

Chính vì vậy đây cũng có thể được coi là một bộ cách ly tín hiệu 4-20ma. Đó cũng là một trong những ứng dụng phổ biến nhất của bộ chia này trong các nhà máy hiện nay

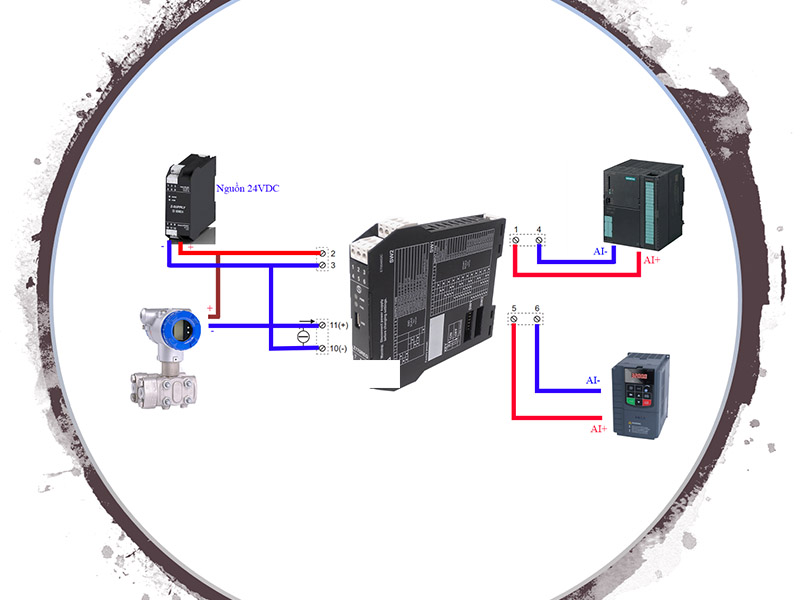

Thiết kế sản phẩm bao gồm các teminal:

• 2 chân cấp nguồn 24v dòng DC hoặc AC đều được
• Từ chân 7-12 là các chân cho phép input các tín hiệu đầu vào như nhiệt độ, áp suất, lưu lượng, ph……
• Chân 1-4 và 5-6 được thiết kế để chuyển đổi tạo nên 2 kênh tín hiệu đầu ra dưới dạng analog thông dụng như 4-20ma, 0-5v, 0-1v, 0-10v…..
• Kích thước bộ chia tín hiệu analog luôn nhỏ gọn phù hợp với tất cả các tiêu chuẩn lắp đặt tủ điện hiện nay; cụ thể bộ chia 4-20ma có chiều cao 100mm và độ dày tầm 17,6mm
• Phía trên đầu sản phẩm được thiết kế 2 đèn LED nhằm báo lỗi và cảnh báo tắt bật nguồn

Mua bộ chia tín hiệu 4-20ma giá rẻ cần lưu ý điều gì

Mặc dù đây là một thiết bị chia tín hiệu analog giá rẻ; nhưng để mà vận hành được sản phẩm trong nhà máy một cách thuận lợi; độ ổn định theo thời gian cao thì chúng ta càng phải có sự lựa chọn sàng lọc chuẩn xác

Hiện nay; thị trường có rất nhiều bộ chia tín hiệu 4-20ma xuất xứ từ các nước Châu Á như: Trung Quốc, Hàn Quốc, Đài Loan, Thổ Nhĩ Kỳ….Đồng thời; cũng có các hãng xuất xứ Châu Âu chất lượng cao đang tin cậy như: Ý, Pháp, Đức….

Tuỳ vào gói thầu để cũng ta nên chọn các bộ chia tín hiệu rẻ tiền hay loại có độ chính xác cao dùng ổn định. Dưới đây là một số kinh nghiệm giúp Anh Em lưu ý khi mua thiết bị chia tín hiệu analog

Xem xét gói thầu để biết được họ cần thiết bị cần nguồn cấp như thế nào. Vì hiện nay có tới 2 loại bộ chia tín hiệu 4-20ma nguồn 24v và bộ chia tín hiệu nguồn 220v

Khảo sát môi trường lắp đặt các thiết bị chia xem khu vực đó có nhiều tác nhân môi trường gây nhiễu hay không. Nếu nhiễu bình thường chúng ta chọn bộ chia tín hiệu cách ly 1500 Vac; trường hợp nhiễu cao nên chọn loại có cách ly rộng dao động 25000 Vac  – 4000Vac thì mới có thể khử nhiễu chuẩn được

Xem dự án có yêu cầu CO/CQ không. Nếu có yêu cầu CO phòng thương mại thì chúng ta phải tìm kiếm đại diện phân phối các bộ chia tín hiệu ở Việt Nam thì mới cấp được loại giấy tờ này

Kiểm tra xem xét kỹ lưỡng yêu cầu dự án cần bộ chia tín hiệu 4-20ma xuất xứ Châu Á hay Châu Âu. Vì đây là nhân tố lên quan đến độ chính xác; chất lượng và độ bền của sản phẩm trong quá trình vận hành lâu dài

Đối với các bộ chia analog hàng Châu Á thì có giá dao động 500….1.200.000 / cái chưa VAT tuỳ vào từng ứng dụng và độ tin cậy của từng hãng. Mặc dù xuất xứ Châu Á nhưng có một số hãng dùng khá ok

Xem xét về giá bộ chia 4-20ma xuất xứ Châu Âu thì dao động từ 1.800…….3.400.000/ cái chưa vat

Sau khi cân nhắc về giá cả của phẩn phầm; chúng ta sẽ kết hợp với một số lưu ý cần thiết được đề cập ở trên. Bạn có thể tự mình ra quyết dịnh mua bộ chia tín hiệu 4-20ma mà dự án hướng tới
