Cảm biến áp suất 0-250 bar đo khí nén, dầu thuỷ lực – EU/G7

Cảm biến áp suất dầu thuỷ lực 0-250 bar, 0-160 bar xuất xứ Châu Âu – Giá rẻ  / Có sẵn

Bạn có thể chưa biết ! 100% các hệ thống thuỷ lực trong các trạng thái khí nén hoặc dầu đều lắp cảm biến áp suất trên các đường ống, máy nén…. Bởi đây là một loại sensor đó vai trò rất quan trọng được ứng dụng trong việc kiểm tra giám sát áp lực dầu luôn duy trì ở một mức độ hoạt động; mà các hệ thông thuỷ lực cần nhằm giúp dây chuyền hoạt động hiệu quả nhất

Ví dụ:

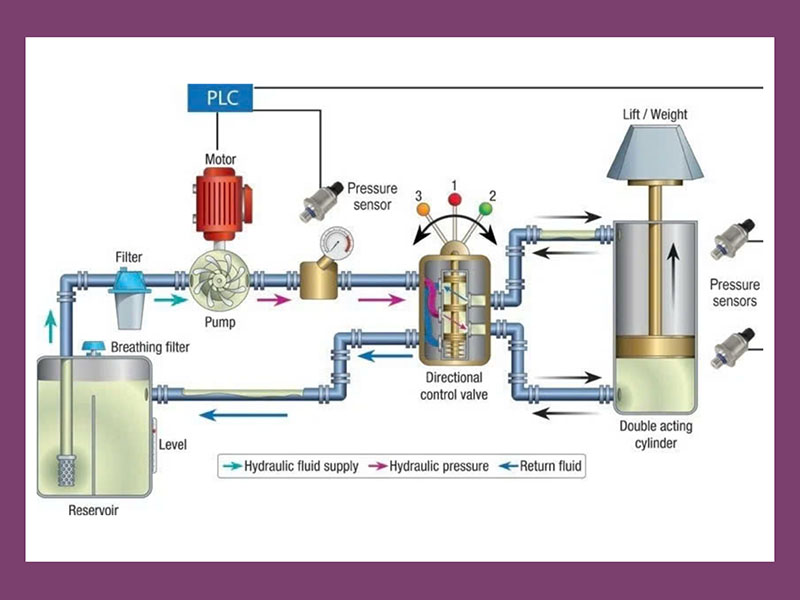

Một hệ thống dầu chứa áp lực dao động 0-220 bar. Nhà Máy muốn kiểm soát áp lực dầu luôn hoạt động trong một mức ổn định để vận hành hệ thống sản xuất theo ý muốn. Giả sử; để duy trì hệ thống ổn định thì họ mong muốn áp lực dầu ở mức dưới 100 bar sẽ kích hoạt điều khiển tăng áp lực; Khi áp lực tăng lên tới 160 bar thì điều khiển giảm áp

Với trường hợp trên; việc lắp cảm biến áp suất thuỷ lực 250 bar là một giải pháp tối ưu. Đối với sensor này nó sẽ hoạt động đo áp tuyến tính 0-250 bar tương ứng đầu ra 4-20ma hoặc 0-10v; việc điều khiển áp lực sẽ do plc hoặc các đầu đọc áp suất xử lý dưới sự lập trình của các kỹ sư

Vậy câu hỏi đặt ra:

Cảm biến áp suất dầu thuỷ lực là gì ?

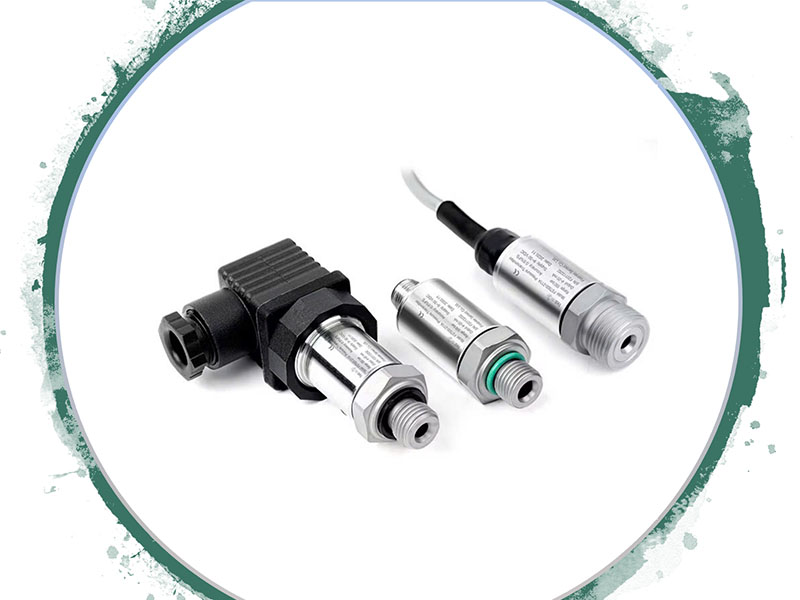

Cảm biến áp suất thuỷ lực 0-250 bar

Hay còn gọi sensor áp lực 250 bar là một thiết bị luôn đồng hành với các đường ống dầu thuỷ lực. Chúng được gắn trên các đường ống này nhằm thông báo cho người dùng về áp lực thực tế của đường ống dầu thuỷ lực tại từng thời điểm một cách tuyến tính với độ chính xác thông thường khoảng <1%

Tất nhiên; để có một dữ liệu thông tin áp lực dầu hoàn chỉnh giúp người dùng có thể theo dõi thì phải có sự hợp tác của plc, hoặc bộ hiển thị điều khiển áp lực. Vì 90% các thiết kế cảm biến đo áp lực dầu 250 bar giá rẻ luôn trả thông tin dữ liệu bằng các tín hiệu dòng điện analog 4-20ma, 0-20ma hoặc điện áp 0-5v, 0-10v

Với bản chất ứng dụng của loại sensor này được dùng để đo áp lực nên người sử dụng họ rất cần dữ liệu đáng tin cậy báo về; để giúp điều hoà kiểm soát áp suất trong một phạm vi sản xuất mà hệ thống dây chuyền cho phép

Nguyên lý hoạt động cảm biến áp suất dầu thuỷ lực

Sensor đo áp suất dầu thuỷ lực hoạt động bền bỉ dựa trên sự cân bằng biến đổi kết quả giữa; đầu vào áp lực sau khi chuyển sang trạng thái đầu ra analog 4-20ma hoặc 0-10v, 0-5v theo dòng DC

Cụ thể như này:

Giả sử đường ống cần gắn con cảm biến áp suất dầu thuỷ lực 250bar. Theo cách hiểu này chúng ta sẽ có sensor giám sát dầu thuỷ lực dải đo 0-250 bar cho đầu ra tương ứng 4-20mA; điều này có nghĩa áp lực thay đổi bao nhiêu thì tín hiệu 4-20mA sẽ theo đó mà được quy đỏi tuyến tính một cách cân bằng

Giả sử áp suất đang đo ở ngưỡng 160 bar. Thì theo cơ chế nội suy thì klucs này dòng tín hiệu điện đầu ra sẽ là 14,24 mA

Từ đó chúng ta có một kết luận:

Nguyên lý vận hành của cảm biến áp suất dầu thuỷ lực hoạt động theo sự đè nén áp lực dòng chảy hoặc khí nén trên đường ống. Sau đó; thông tin sẽ được truyền qua mạch kết nối

cảm biến để chuyển đổi tín hiệu áp ra tín hiệu điện tương ứng.

Lúc này; anh em nào muốn kiểm tra đúng sai có thể lập trình HMI input 4-20ma cho ra tình trạng hiển thị dạng số 0-250 bar tương ứng

Bạn có thể tham khảo thêm dòng sensor áp suất thấp tại:

https://huphaco-pro.vn/cam-bien-ap-suat-0-10bar

Sự khác biệt giữa cảm biến dầu thuỷ lực với cảm biến mức dầu

Đều là thiết bị đo dầu với các kiểu ngõ ra đa dạng mà điển hình các 2 dạng output thông dụng 4-20ma, 0-10v. Nhưng giữa cảm biến đo áp suất dầu thuỷ lực và cảm biến mức dầu luôn có một ranh giới khác biệt

Điểm chung

Là những thiết bị đóng vai trò trong việc kiểm soát và điều khiển các loại dầu, nhớt

Thiết bị có xuất xứ Châu Âu với các thiết kế hình dáng hoàn toàn giống nhau từ bước ren, tín hiệu truyền dữ liệu ra

Điểm khác nhau

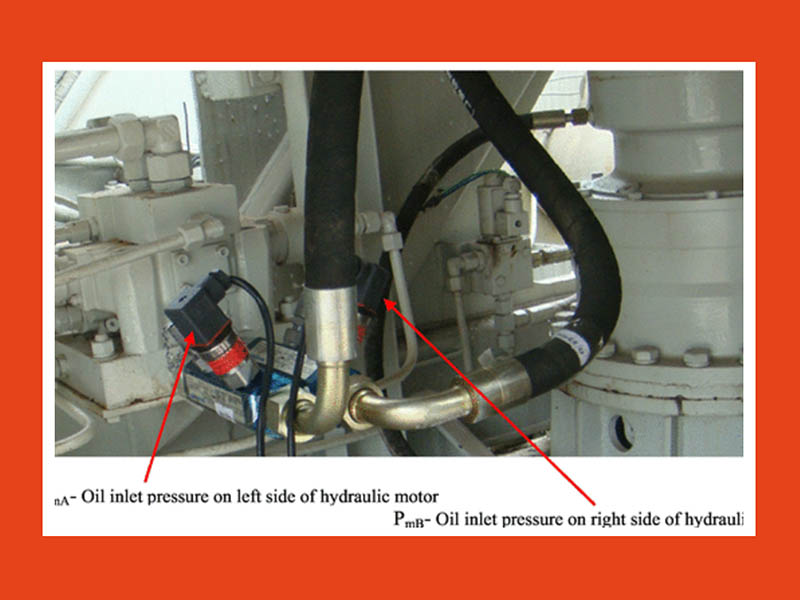

Cảm biến dầu thuỷ lực là cảm biến dùng để gắn trên các đường ống dầu có áp lực rất cao. Ví dụ 250 bar, 400 bar, 600 bar

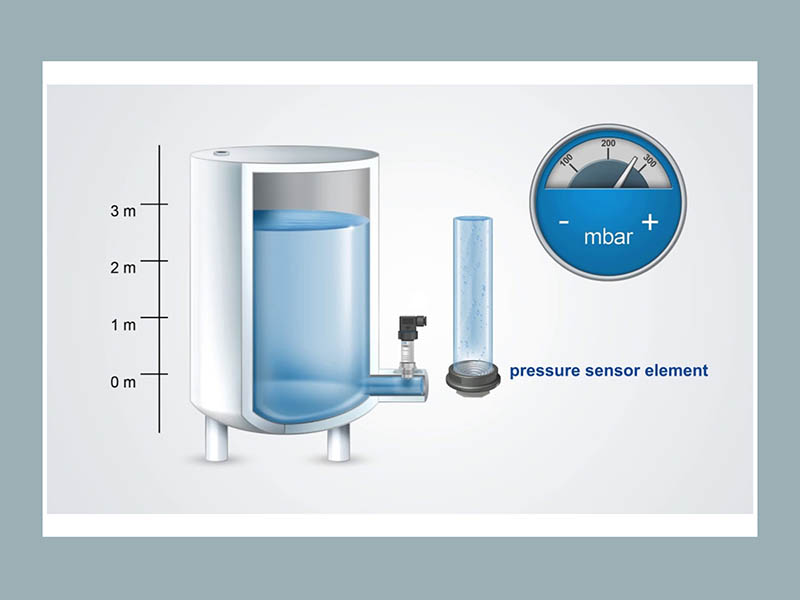

Còn cảm biến mức dầu là cảm biến gắn dưới đáy các bồn dầu dựa trên tính năng áp lực để quy đổi thành chiều cao mức dầu trong bồn chứa.

Và tất nhiên; hầu hết các cảm biến mức dầu chỉ dao động áp suất rất nhỏ trong khoảng 0-1 bar, 0-2 bar. Lý do là vì 1 bar = 10 mét chiều cao bồn dầu; mà hầu hết các bồn dầu tại việt nam cao nhất 20 mét tầm 2 bar

Bên cạnh đó; cảm biến mức dầu nó còn có nhiều góc nhìn thể hiện các phương pháp đa dạng bằng cách ứng dụng cảm biến đo mức dạng siêu âm hoặc điện dung; để làm thiết bị giám sát tự động thong báo lượng dầu chứa trong bồn trong từng thời điểm; giúp người dùng nắm bắt và có phương án kiểm soát mức dầu hiệu quả

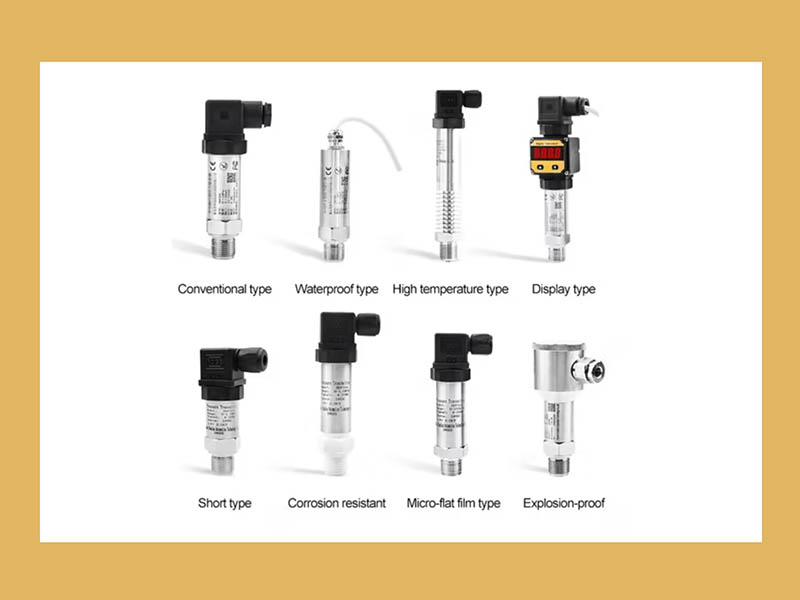

Các loại cảm biến áp suất dầu thuỷ lực 4-20ma 0-10v giá rẻ

Với nhiều góc nhìn khác nhau; chúng ta sẽ có sự phân loại đối với thiết bị kiểm soát áp lực luôn thể hiện sự đang dạng phù hợp với hệ thống thuỷ lực khí nén; hoặc dầu thuỷ lực mà các nhà máy yêu cầu

Đối với phạm vi truyền dữ liệu áp và điều khiển áp lực chúng ta có các dòng cảm biến áp suất dầu thuỷ lực

• 0-250bar
• 0-160 bar
• 0-400 bar
• 0-600 bar

Về cấu tạo phù hợp với dầu sạch, dầu cặn hoặc liên quan đến các vấn đề kết nối mà chủ đầu tư yêu cầu thì chúng ta lại có các dòng sensor áp suất 250 bar hình thành dưới dạng

Ren G1/4 , 1/4 NPT, G1/2, 1/2 NPT, G3/4, 3/4 NPT ( Bạn có thể tham khảo bảng tra kích thước ren để hình dung các bước ren này nhằm chọn thiết bị có ren phù hợp lắp vào hệ thông )

Màng clamp DN10, DN15, phi 50,5mm hoặc các loại màng ren G1/4, G1/2

Đối với góc độ tín hiệu đầu ra chúng ta lại có dòng cảm biến thuỷ lực 250bar loại tín hiệu ra:

• 4-20ma, 0-20ma, 4-20ma chuẩn hart
• 0-1v, 0-5v, 0-10v
• Modbus rs485, modbus tcp ip

Phân loại theo hãng chúng ta có cảm biến áp suất 0-250bar

• Xuất xứ Wika A-10
• Hãng Georgin SR1K005A53
• Hãng Huba 520.943S031301
• BD Sensor 26.600G-2503-R-1-5-100-300-1-000
• Hãng Mass PT16-42-T10-0/250 bar
• Hãng sensys M5256-C3079E-250BG
• Hãng JSP D2415G325 của Cộng Hoà séc
• Xuất xứ Hãng IFM PK5521
• Danfoss MBS 3050 – 060G1405
• Keller PA-21Y 250 bar

Đối với ứng dụng chúng ta có cảm biến đo áp xuất dầu thuỷ lực, cảm biến đo áp suất máy nén khí…..

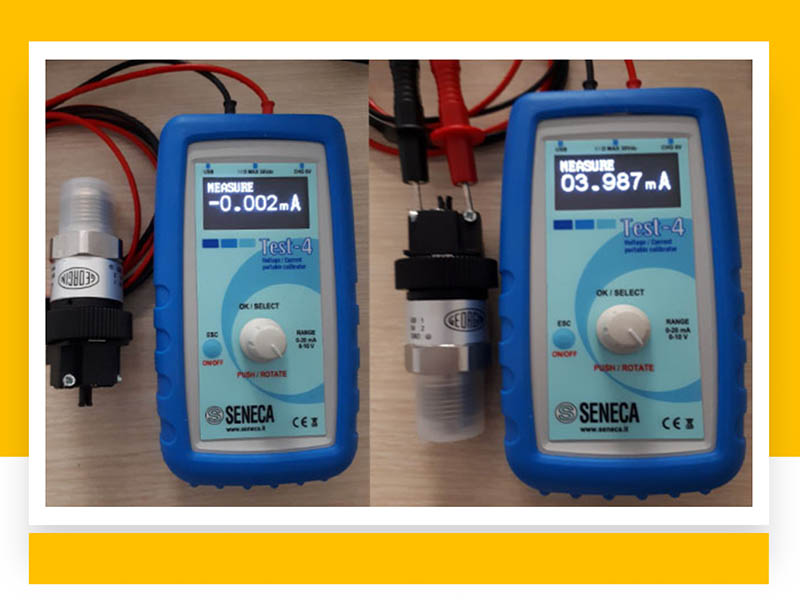

Vì sao cảm biến đo áp suất dầu thuỷ lực 0-250bar bị hỏng

Hệ thống dầu thuỷ lực luôn được thiết kế với nhiều dải đo áp suất lớn khách nhau. Cho nên mình sẽ lấy dòng cảm biến áp suất 250 bar làm đề tài nghiên cứu chung trong vấn đề; tìm hiểu nguyên nhân và đưa ra giải pháp thay thế phù hợp đối với dòng sensor bị hư hỏng.

Việc xác định một loại cảm biến áp suất dầu thuỷ lực bị hỏng luôn tồn tại dưới nhiều nguyên nhân khác nhau

Nhiệm vụ của chúng ta là phải có chính sách mua cảm biến thay thế một cách hợp lý; nhằm đảm bảo duy trì tốt hệ thống sản xuất trong trường hợp sensor có sự cố lỗi tín hiệu thông tin do một vài nguyên nhân cụ thể:

Tuổi thọ thiết bị đo

Bất cứ một sản phẩm nào cũng vậy; chúng luôn có một phạm vi tuổi thọ hoạt động nhất định. Đối với dòng cảm biến áp suất thuỷ lực 0-250 bar cũng vậy; chúng luôn hoạt động tốt trong khoảng 1-3 năm tuỳ vào các một trường đo áp và công tác bảo trì bảo dưỡng của từng hệ thông nhất định

Vì vậy; chúng ta sẽ dựa vào tuổi thọ của thiết bị sensor để có biện pháp mua cảm biến trữ kho để đảm bảo có hàng lắp vào thay thế khi bị hư hỏng

Đường ống lắp bị rung liên tục

Đối với các thiết bị đo mức, đo áp lực chúng được thiết kế các boar mạch bao gồm tụ điện, điện trở, biến trở, con chíp….

Nếu gắn cảm biến tại các đường ống dầu thuỷ lực có độ rung mạnh; thì theo thời gian sự rung động này sẽ dần phá vỡ sự liên kết của các linh kiện trong mạch thiết bị đo. Từ đó làm hư hỏng cảm biến áp lực 250 bar khi vận hành trong thời gian dài tầm 3-6 tháng

Nguồn điện không ổn định

Tức là nguồn điện cung cấp cho cảm biến đo áp lực 0-250 bar hoạt động. Nếu lượng nguồn cấp duy trì không ổn định; luôn chập chờn không đủ điện cấp nguồn hoặc quá áp đột ngột do sét đánh qua hệ thống cũng là một nguyên nhân dẫn đến cảm biến bị hỏng

Áp suất tăng giảm đột ngột

Đối với môi trường đo dầu mà có áp suất tăng giảm đột ngột, nếu các bạn lắp các dạng cảm biến áp suất thuỷ lực giá rẻ thông thường thì chắc chắn cảm biến sẽ bị hư liên tục

Ví dụ bạn đang sử dụng cảm biến áp suất 0-250 bar gắn đường ống đang đo áp ở mức 200 bar tự nhiên áp giật đột ngột lên 250 bar hoặc 300 bar thì chắc chắn màng sẽ bị lủng gây hưng thiết bị

Với nhiều hệ thống giám sát đặc biệt do sự thiết kế và quy trình vận hành sẽ không tránh khỏi vấn đề tăng giảm đột ngột áp lực. Vì vậy; trường hợp này bạn nên sử dụng các dòng cảm biến chịu áp suất cao mặc dù chúng được thiết kế dải đo 0-250 bar; nhưng cấu tạo màng chịu được sự tăng giảm áp đột ngột

Mua thiết bị không phù hợp với môi trường đo

Đối với dầu thuỷ lực có cặn bẩn nhiều thì màng cảm biến áp suất thuỷ lực 0-250 bar phải được thiết kế inox 316. Tức là bạn phải mua cảm biến áp suất màng để chặn lại các cặn bẩn xâm nhập vào bên trong làm hỏng cảm biến

Còn đối với hệ thống dầu thuỷ lực sạch thì chọn cảm biến áp suất dầu có màng ceramic giá rẻ để tiết kiệm chi phí đầu vào; mà lắp đặt trở nên đơn giản hơn

Mua hàng giá rẻ cấu tạo vật liệu kém chất lượng

Đối với các dòng sensor áp suất thuỷ lực luôn có những phân cấp nhất định. Thiết bị có thể xuất xứ các nước Châu Âu hoặc Châu Á với nhiều mức giá khác nhau tuỳ vào độ chính xác và thương hiệu sản phẩm

Đối với các đường ống thuỷ lực luôn tiềm ẩn nguy cơ áp suất lớn; do đó cần chọn những dòng cảm biến áp suất có độ bền bỉ cao; tính tin cậy lớn và chịu được lực tác động lên lớp màng nhằm ổn định độ chuẩn xác trong khi đo; đồng thời giúp thiết bị không bị hư hỏng trong thời gian dài vận hành giám sát áp lực di chuyển trên các đường ống
