Tại sao dùng bộ chuyển đổi tín hiệu rs485 sang ethernet, tcp/ip

Bộ chuyển đổi rs485 sang ethernet giá rẻ – Có sẵn

Một giải pháp thay thế toàn diện, tạo nên một bước ngoặt hoàn hảo; khi mà sự cần thiết hơn cả trong các thiết kế liên kết các thiết bị chuyển đổi; và truyền thông tin dữ liệu tại một cơ sở sản xuất, một hệ thống giám sát vận hành nào đó tại Việt Nam luôn là sự ưu tiên hàng đầu

Năm 2024 rồi ! Thời đại 4.0 bùng nổ mạnh mẽ như thế này; thì việc chạy theo nền công nghệ sản xuất giám sát tiên tiến để tránh bị tụt hậu, đối thủ vượt xa là điều dễ hiểu.

Nắm bắt được xu thế đó; các bộ chuyển đổi tín hiệu rs485 sang ethernet lần lượt ra đời với nhiều mẫu mã, thương hiệu khác nhau. Nhưng giữa các thiết bị truyền thông modbus này có một điểm chung đấy chính là một chiếc cầu nối; một cái nôi truyền tải dữ liệu mang tính chất then chốt quan trọng trong việc liên kết một hệ thống giám sát điều khiển tự động hoá rotrong nhà máy hiện nay

Trước khi trả lời cho câu hỏi: Tại sao sử dụng thiết bị chuyển đổi rs485 sang ethernet ?

Chúng ta hãy nhìn nhận lại một lần nữa các vấn đề liên quan đến modbus rs485 để từ đó có sự liên kết so sánh với cổng thông tin ethernet cần thay thế

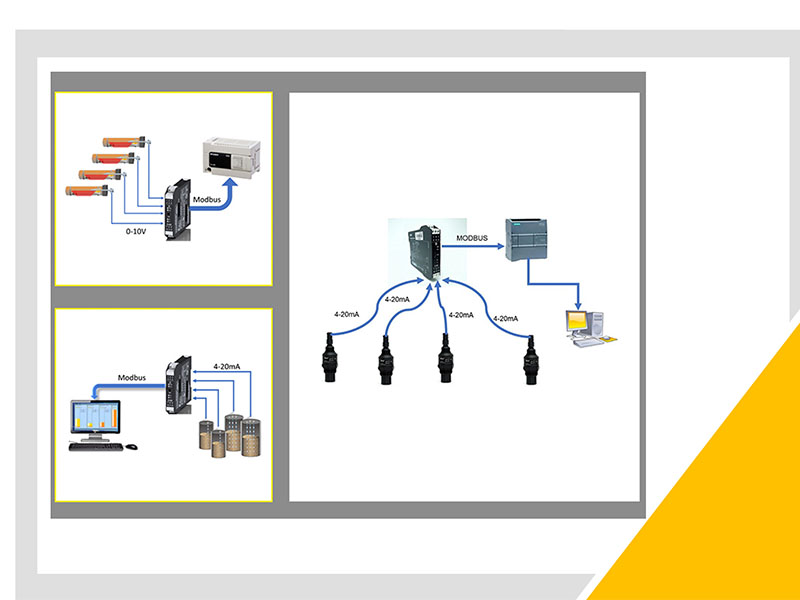

RS485 và những thông tin hữu ích

Qua nghiên cứu và quan sát thời gian lâu dài thì bản chất của rs485 là một cổng giao tiếp tồn tại khá nhiều năm nay đảm nhận việc truyền tải các thông tin dữ liệu tại nhiều nhà máy khác nhau trên thế giới. Sự đóng góp của các kênh modbus rs485 giúp phương pháp truyền tại thông tin trở nên hiệu quả và có sự đa dạng về mọi mặt

Sự ra đời của hệ thống rs485 đã tạo nên một cú hích lớn cho nền giám sát tự động hoá. Vì đây là một kênh thu gom toàn bộ tín hiệu analog 4-20ma, 0-5v, 0-10v, 20…0ma, 20…4ma từ các thiết bị truyền ra để thống nhất chúng thành một chuẩn dữ liệu nhất quán

Trước sự ra đời của modbus rs485 thì chính là sự phát triển của rs232. Nhưng trong quá trình sử dụng và vận hành kênh giám sát truyền tải dữ liệu này người ta phát hiện lỗi khá nhiều trong các vấn đề tốc độ truyền; độ chính xác của thông tin nên cải tiến thành tín hiệu rs485

Nhờ có sự cải tiến tạo nên một modbus rs485 hoàn chỉnh giúp thông tin dữ liệu truyền với tốc độ cực lớn; độ chính xác cao với một phạm vi hoạt động tính bằng cây số cụ thể là 1200 mét. Quan trọng hơn là nó cải thiện được độ chính xác cảu dữ liệu từ các thiết bị truyền về; đồng thời xoá tan các khái niệm về nhiễu tín hiệu từ xa do nhiều nguyên nhân gây ra

Ưu điểm nổi trội lớn nhất của giao thức rs485 đấy là sự đa dạng trong kết nối thiết bị thông qua 32 lệnh tiếp nhận. Điều này khẳng định một giao thức này có thể nhận tối đa 32 tín hiệu từ nhiều thiết bị khác nhau trong nhà máy như cảm biến nhiệt độ , cảm biến áp suất, đồng hồ đo lưu lượng, cảm biến đo mức…..

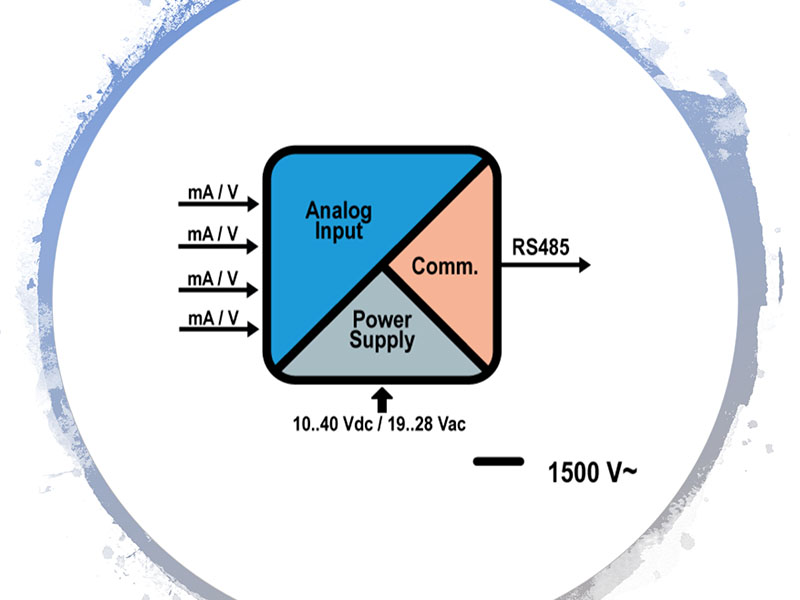

Đặc điểm và ưu điểm của RS485

Dưới đây mình sẽ hỗ trợ anh em kỹ thuật một vài thông tin chia sẻ sơ bộ về một số điểm nhấn tóm tắt hoàn chỉnh liên quan đến rs485

Một vài nguyên nhân mà truyền thông rs485 được đánh giá rất cao thay thế hoàn toàn các kênh thông tin vận hành bằng tín hiệu analog như 4-20ma, 0-10v đó chính là sự cân bằng về:

Khoảng cách truyền thông tin cải thiện rất nhiều. Ngày xưa tín hiệu analog truyền từ thiết bị luôn giới hạn trong phạm vi 200-300 mét. Thì giờ đây với dòng modbus rs485 tạo nên sự đột phá với thông tin được truyền đi lên đến 1200 mét

Giao thức này giúp tiết kiệm chi phí bởi sự kết nối thiết bị khá đa dạng. Một mình nó có thể thu nhập đượ 32 thiết bị truyền dữ liệu một cách nhanh chóng và dễ dàng hơn

Từ trường, động cơ, motor, biến tần là một số nguyên nhân chủ đạo gây nhiễu tín hiệu analog thì giờ đây với sự có mặt của giao thức rs485; đã hoàn toàn có sự cải tiến về chất lượng thông tin được truyền đi. Vấn đề gây nhiễu được hoàn toàn loại bỏ

Với các đặc điểm có sự ưu việt lớn như thế thì việc cải tiến cách thức truyền dữ liệu thông qua tín hiệu analog bằng một kênh giao thức rs485 mới là một điều tất yếu thời bấy giờ

Vậy câu hỏi đặt ra: Sự có mặt của các giao thức ethernet thời điểm hiện tại phản ánh điều gì ? Bộ chuyển đổi rs485 sang ethernet có sự ảnh hưởng lớn thế nào đối với nên công nghiệp 4.0 hiện này. Mời anh em cùng tìm hiểu thêm các thông tin chia sẻ bên dưới

Tại sao dùng module chuyển đổi rs485 sang ethernet, tcp/ip

Truyền thông ethernet cũng chính là bản chất của truyền thông modbus tcp/ip. Mục đích chính vẫn là thông qua một địa chỉ ip trên internet để mà xem xét đánh giá và kiểm soát dữ liệu từ các thiết bị modbus rtu truyền về

Có thể khẳng định việc ra đời của các module chuyển đổi rs485 sang ethernet là một xu thế tất yếu phải xảy ra; và phát triển lớn mạnh trong tương lai.

Vì đây chính là mạch màu lưu truyền thông tin dữ liệu nhanh chóng; chính xác với phạm vi liên kết các thiết bị rộng lớn. Giúp hệ thống giám sát dữ liệu và điều khiển thiết bị trong nhà máy trở nên đơn giản dễ dàng một cách tự động hoá

Nhờ có sự ra đời của module rs485 sang ethernet mà công tác giám sát điều khiển hạn chế bớt nhân công. Điều này giúp tiết kiệm biết bao chi phí thuê người làm hàng năm của doanh nghiệp

Quan trọng hơn cả là các hệ thông IOT công nghệ cao tiên tiến hiện nay; đều lấy chuẩn truyền thông ethernet làm trung tâm liên kết toàn bộ dữ liệu trong nhà máy.

Cho nên mặc dù tín hiệu modbus rs485 đã là một kênh truyền dữ liệu khá tốt. Nhưng theo xu thế các nhà máy chúng ta phải nên có sự cải tiến dần bằng phương pháp thông qua một kênh trung gian để chuyển đổi các thiết bị rs485 sang ethernet để đồng nhất hệ thống quản lý giám sát và điều khiển dữ liệu từ xa thông qua mạng lan

5 lợi ích của việc chuyển đổi modbus sang ethernet

Cụ thể để anh em có thể hiểu tại sao tôi phải liên tục review bộ chuyển đổi rs485 sang ethernet cho toàn bộ cộng đồng nhà máy; anh em kỹ thuật để họ hiểu mà sẵn sàng trên tinh thần thay thế và chuyển đổi cho phù hợp với sự bùng nổ nền công nghệ hiện nay

Lợi ích 1: Như tôi đã đề cập một trong những nguyên nhân đưa đẩy chúng ta đi đến việc chuyển đổi modbus rtu sang ethernet đấy chính là xu thế tương lai; nhu cầu tương lai. Bởi hệ thống sản xuất ngày càng lớn; thông tin truyền về càng nhiều mà cần độ chuẩn xác cao

Lợi ích 2:  Bạn không thể tưởng tượng được sự liên kết dữ liệu giữa các thiết bị ethernet với nhau có tính chặt chẽ, phạm vi lớn cỡ nào đâu. Cái điểm nhấn ở đây nhờ có sự chuyển đổi ethernet; mà dòng dữ liệu từ các thiết bị nhà máy truyền tải ra thông qua hệ thống rs485 hoặc analog 4-20ma có thể giám sát và điều khiển tuỳ ý ở bất cứ nơi đâu trên trái đất này chỉ cần có sự tồn tại của các mạng lan

Lợi ích 3: Khi các bộ chuyển đổi tín hiệu rs485 sang ethernet chưa ra đời. Chúng ta thương tung hô truyền thông rs485 là đỉnh cao của tốc độ dẫn dắt thông tin dữ liệu. Nhưng sự có mặt của hệ thống ethernet sau này đã đánh tan hoàn toàn sự thần tượng đó bởi việc truyền tải một lượng lớn dữ liệu với độ chính xác cao so với thực tế thiết bị đo đạc truyền về với tốc độ nhanh chóng gấp trăm ngàn lần truyền thông rs485

Lợi ích 4: Bên cạnh đó; mạng truyền thông ethernet cho phép 98% các giao thức truyền thông. Điều này cho thấy sự tương thích hoà hợp với các giao thức mạng; mà các bộ chuyển đổi modbus rs485 sang thernet mang đến luôn tạo nên sự đa dạng phù hợp cho nhiều cách thức giám sát trong nhà máy

Lợi ích 5: Sự chuyển đổi modbus sang ethernet tạo nên một hệ sinh thái giám sát iot trong thời đại công nghệ 4.0 trở nên rộng lớn; có sự đa dạng của các thiết bị rs485, 4-20ma tham gia vào; từ đó tạo nên một mô hình giám sát điều khiển khép kín có độ tin cậy rất cao

Tìm hiểu thiết kế bộ chuyển đổi rs485 sang ethernet giá rẻ

Việc tìm hiểu các thông tin thiết kế của kênh giao thức trung gian này sẽ giúp anh em có một góc nhìn kỹ thuật sâu sắc. Một sự phác hoạ thông tin cực lớn về bộ chuyển đổi để đưa ra quyết định có nên mua converter rs485 sang ethernet hay không ?

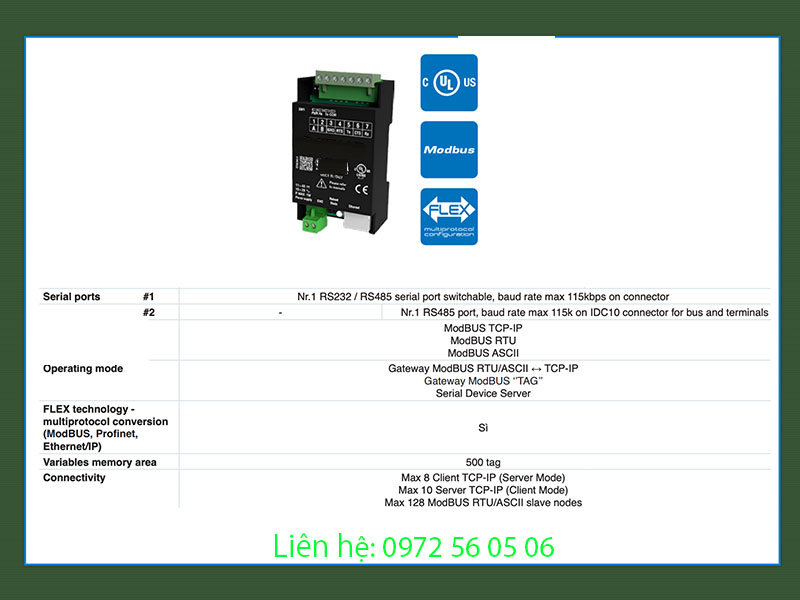

Phần này sẽ giới thiệu chi tiết về kích thước; các thông số kỹ thuật liên quan đế bộ truyền thông giao thức để người dùng nắm bắt được các thông tin hữu ích về sản phẩm. Từ đó; có thể phát triển thiết bị tại nhiều ứng dụng khác nhau trong nhà máy

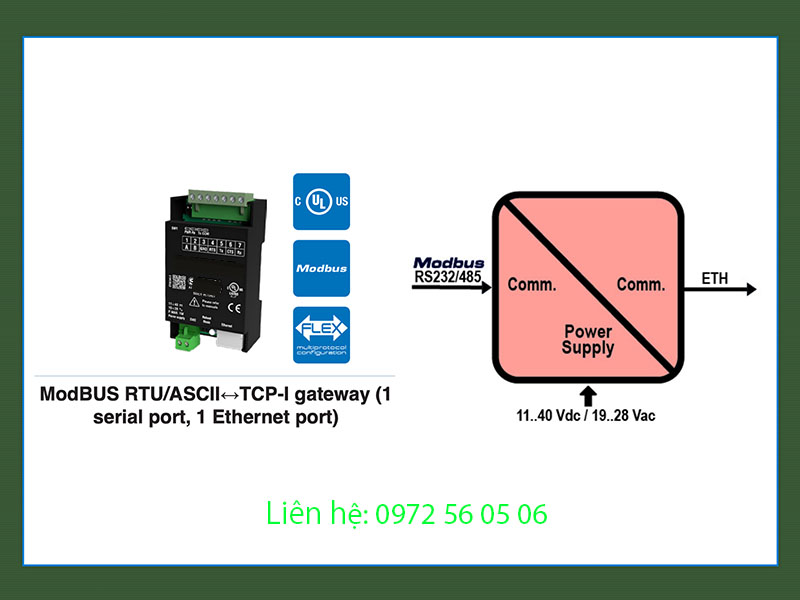

Sơ đồ minh hoạ converter rs485 sang ethernet

Trên bản thiết kế sản phẩm sẽ phác hoạ một sơ đồ thu nhỏ giúp người dùng có thể nhìn vào biết được một số vấn đề quan trọng:

• Nguồn cấp cho thiết bị hoạt động và các chức năng chuyển đổi mà thiết bị có thể thực hiện được
• Phương thức đấu nối thiết bị với các input đầu vào và đầu ra

• Các cổng truyền thông cần thiết cho một bộ converter chuyển đổi rs485 sang ethernet
• Xuất xứ sản phẩm và model để nhận biết thiết bị

Thể hiện kích thước bộ chuyển đổi tín hiệu ethernet

Đây là một thiết bị chuyển đổi giao thức truyền thông gắn tủ điện nên cần phải có một sự thiết kế tinh tế; mang tính chất nhỏ gọn phù hợp. Bởi không chỉ riêng bộ chuyển đổi rs485 sang ethernet gắn trong tủ; mà còn rất nhiều thiết bị chứa đựng thông tin điều khiển giám sát khác như plc, contactor, relay trung gian ….

Thấu hiểu được vấn đề trên thì các nhà sản xuất đã thiết kế ra một mô hình kích thước converter hoàn chỉnh với các thông số cụ thể:

• Chiều cao 90mm
• Bề ngang 53mm
• Độ dày 32mm

Kiến thức kỹ thuật của module rs485 sang ethernet

Dựa vào thông tin về kỹ thuật thiết kế cho chúng ta biết được sự tồn tại của nguồn cấp cho thiết bị hoạt động là 24V. Bạn có thể dùng nguồn điện xoay chiều hoặc một chiều đều được cả

Giao thức truyền thông của converter ethernet thể hiện qua RS232/RS485 on 1-7 terminal với cổng ethernet chuyển đổi 1 x 100Mbit

Phần kết nối ethernet sử dụng cáp RJ45, các teminal chứa đầu vít có kể vặn hoặc tháo rời thông qua các phụ kiện tua vít nhỏ

Về cấu hình cài đặt của bộ chuyển đổi rs485 sang ethernet dựa trên 2 phương thức kết hợp gạt switch và cài trên phần mềm Easy setup của hãng

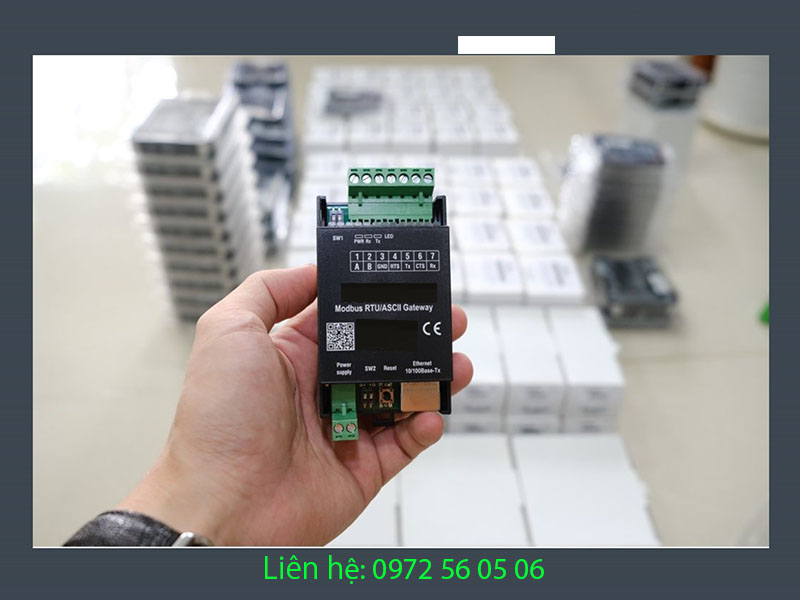

Khám phá cấu tạo Gateway rs485 to ethernet

Bất cứ một thành phần nào trong cấu tạo của bộ Gateway đều nắm giữ một vai trò chủ đạo của riêng chính bản thân nó. Cụ thể:

Mạch điều khiển trung tâm; nơi được một lớp vỏ nhựa bao bọc thiết bị chứa các tụ điện, vi mạch chuyển đổi; linh kiện điện tử, điện trở, biến trở,,,, Mạch này được ví như bộ não chính để chuyển đổi; và thông nhất các giao thức dữ liệu của bộ gateway rs485 to ethernet giúp quá trình giám sát và điều khiển trở nên dễ dàng thuận lợi hơn

Các termino chứa cổng rs485 để làm tiêu chuẩn kết nối với các đầu vào input modbus

Cổng ethernet được thiết kế theo cấu hình kết nối cáp RJ45 tạo nên một sự liên kết dễ dàng giữa bộ Gateway rs485 to ethernet với đầu RJ45 của mạng lan. Cổng này được thiết kế với tốc độ truyền dữ liệu lên đến 10/100 Mbps

2 chân nguồn cấp được thiết kế temino riêng biệt và cách xa các chân giao thức truyền thông nhằm đảm bảo anh em không bị đấu sai gây hư hỏng thiết bị

Trên thiết bị có gắn một số thanh gạt switch giúp hỗ trợ các vấn đề cài đặt tốc độ đường truyền

Các đèn LED chỉ thị: Đèn LED giúp hiển thị trạng thái hoạt động của thiết bị, bao gồm trạng thái nguồn, kết nối mạng và truyền nhận dữ liệu.

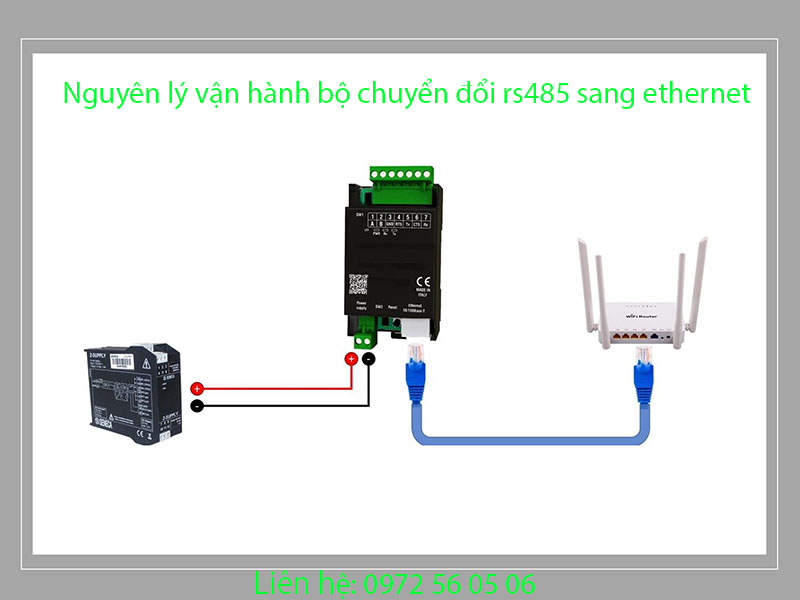

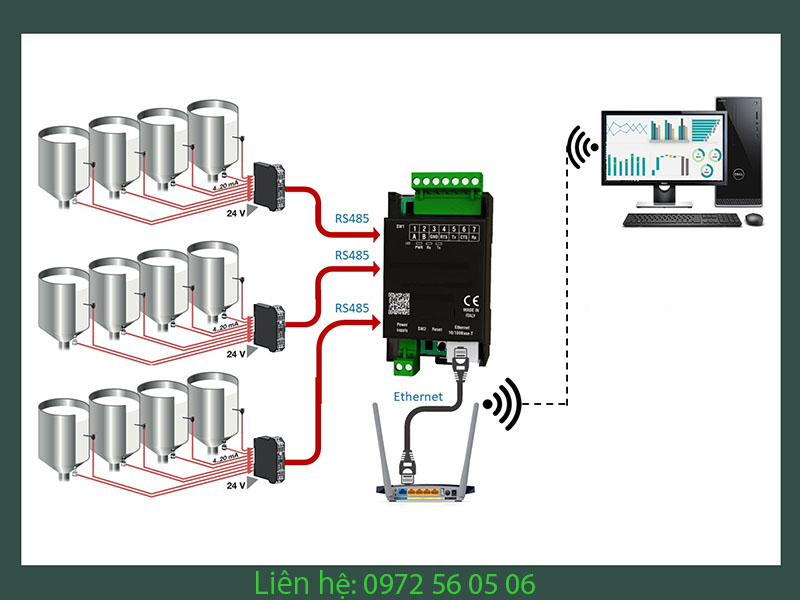

Bộ chuyển đổi tín hiệu rs485 sang ethernet hoạt động ra sao

Hay nói cách khác nguyên lý hoạt động của thiết bị như thế nào ?

Đây là phần kiến thức tích luỹ để chúng ta tham khảo thêm một số ứng dụng công năng mà nhà thiết kế đã tạo ra mà thôi. Còn kỳ thực nguyên lý vận hành của bộ chuyển đổi tín hiệu rs485 sang ethernet nó chạy theo giao thức một cách tự nhiên được thiết kế sẵn hết rồi

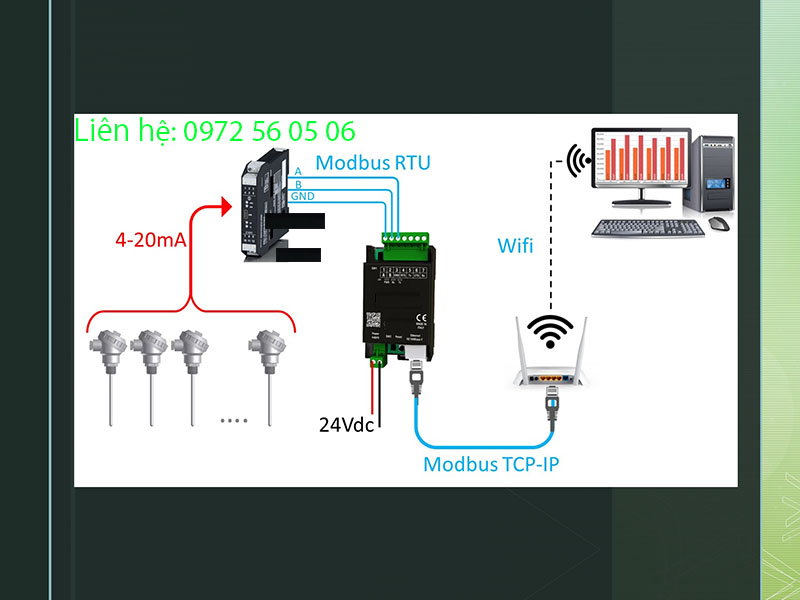

Cụ thể; sự hoạt động này là một sự chuyển hoá trung gian giữa 2 giao thức rs485 và ethernet. Điều này có nghĩa là một sự chuyển đổi giao thức; sau đó thông nhất các dữ liệu lại thành một chuẩn đồng nhất với độ chính xác cao nhất mặc dù ban đầu 2 chuẩn truyền thông này không giống nhau

Cụ thể khi thông tin dữ liệu từ thiết bị đo truyền ra bằng giao thức rs485 sẽ đi vào bộ chuyển đổi này. Tất nhiên; sự tiếp nhận cũng sẽ thông qua cổng rs485 để xử lý tập tin để tạo nên một giao thức ethernet mới mà không làm mất đi độ chính xác của dữ liệu

Một bộ chuyển đổi này có tới 3 tác dụng đóng vai trò giám sát điều khiển một cách chất lượng thông qua việc chuyển đổi:

• RS485 <-> TCP/IP
• TCP/IP <-> RS485
• Và RS485 <-> Ethernet

Tiêu chí chọn module Gateway rs485 sang ethernet là gì

Đó là một sự cân nhắc thật sự kỹ lưỡng thông qua kinh nghiệm và sự trải nghiệm thời gian lâu dài. Để chọn ra một bộ chuyển đổi Gateway rs485 sang ethernet phù hợp với các ứng dụng cần thiết trong nhà máy

Bởi hiện này module chuyển đổi rs485 sang ethernet có tới hàng trăm thậm chí hàng ngàn hãng khác nhau có xuất xứ từ các nước Châu Âu, Châu Á hoặc G7. Cho nên với nhiều tiêu chí cần thiết để đánh giá lựa chọn sản phẩm đúng như mong muốn chuyển đổi; đồng thời điều kiện chi phí kinh tế bỏ ra hợp lý là điều mà nhiều khách hàng hướng đến

Vậy tiêu chí đánh giá ở đây là gì ? Mời anh em cùng tìm hiểu phần chia sẻ kiến thức bên dưới

Truyền dữ liệu nhanh

Mục đích chính của việc ứng dụng các bộ chuyển đổi rs485 sang ethernet là cải thiện tốc độ truyền dữ liệu; đảm bảo nhanh chóng chuẩn xác. Ngày nay; việc chế tác các bộ gateway này chạy đua theo công nghệ cũng liên quan rất lớn đến tốc độ truyền

Lý do là tốc độ truyền càng nhanh thì dữ liệu thông báo về các sát với thực tế đo giám sát tại từng thời điểm nhất định. Vì thế; tốc độ của thiết bị chuyển đổi tín hiệu ethernet càng nhanh thì mức giá càng cao vì phải công nghệ hiện đại mới sản xuất được

Mà để biết được tốc độ gateway rs485 sang ethernet nhanh hay chậm bạn có thể tham khảo catalog nhà cung cấp. Đồng thời phải test thử thiết bị xem có chạy đúng như mô tả nhà sản xuất đưa ra hay không. Có như vậy mới dám mua và đem lắp đặt sử dụng đồng loạt

Khả năng tương thích cao

Là mức độ kết nối với các hệ điều hành giám sát phải luôn có sự tương thích dễ dàng. Để đảm bảo tín hiệ truyền tại thông tin dữ liệu luôn trong trạng thái đồng nhất không bị ngắt quãng

Vì vậy; bộ chuyển đổi rs485 sang ethernet nào mà có khả năng thích ứng với hầu hết các thiết bị giám sát thì chúng ta nên mua. Vì sự đa dạng này có thấy sự sáng tạo vượt bậc trong thiết kế của các kỹ sư

Khả năng tương thích ở đây chính là giao thức nào nó cũng kết nối được; thiết bị điều khiển nào cũng có thể kết nối thích nghi nhanh chóng giữa 2 thể loại giao thức rs485 và ethernet. Bạn phải chắc chắn rằng thiết bị mình hướng tới; có thể tương thích với các chuẩn mạng mới nhất như TCP/IP hay UDP giúp tăng khả năng mở rộng trong tương lai, cũng như nâng cao sự vận hành của hệ thống.

Phạm vi thúc đẩy dữ liệu truyền đi

Hay nói nôm na dễ hiểu là khoảng cách đường truyền phải mang tính chất rộng. Dữ liệu truyền cho dù có xa những không bị suy yếu mà vẫn đảm bảo độ chính xác thông tin báo về

Bên cạnh đó; việc truyền được xa của bộ chuyển đổi rs485 sang ethernet giúp nhà thiết kế có thể theo dõi giám sát tại nơi mình mong muốn; đồng thời tiết kiệm rất nhiều chi phí đối với việc kết nối với thiết bị trung gian để giảm khả năng suy yếu tín hiệu

Cho nên khi mua các bộ gateway này anh em phải cân nhắc kỹ lưỡng để tránh mua nhầm một số thiết bị giá rẻ của Châu Á mà đem về ứng dụng không đáp ứng được nhu cầu chủ đầu tư đề ra

Giá rẻ

Có nghĩa là ngoài việc đảm bảo tính chuẩn xác, tốc độ truyền đi nhanh chóng thì việc chọn một conveter rs485 sang ethernet giá rẻ luôn là điều mà nhiều người dùng mong muốn để giảm thiểu chi phí đầu vào cho doanh nghiệp; hệ thống sản xuất

Cho nên; điều kiện tiên quyết vẫn cố gắng chọn một bộ chuyển đổi tín hiệu rs485 sang ethernet giá rẻ phù hợp với các tiêu chí chủ đầu tư đưa ra. Nhưng vẫn đảm bảo độ chất lượng thông tin truyền chuẩn xác
