Nguyên lý và cấu tạo công tắc dòng chảy Flow Switch là gì ?

Công tắc dòng chảy điện tử tfs-35n

Công tắc dòng chảy điện tử thể hiện như một phát minh vĩ đại của con người trong các ứng dụng ngành công nghiệp hiện nay ! Việc gắn các loại cảm biến dòng chảy điều khiển bơm theo tín hiệu alarm thay thế hoàn toàn con người trong vấn đề giám sát tự động hoá một cách chuẩn xác

Một câu hỏi đặt ra là:

Có bao nhiêu loại công tắc cảm biến dòng chảy ? Và quan trọng là các sensor dòng chảy này dùng để làm gì ? Chúng được lắp đặt ở các vị trí nào trên đường ống là phù hợp nhất

Công tắc dòng chảy là gì ? Flow Switch là gì

Công tắc dòng chảy có tên tiếng anh Flow Switch là một loại cảm biến điện tử dùng nguồn điện 12v, 24v hoặc 220v; làm nguồn nuôi rồi gắn trên các đường ống nước đảm nhiệm vai trò phát hiện có dòng chảy của chất lỏng từ đó điều khiển van hoặc bơm đóng ngắt thông qua việc đấu nối với một con rơ le trung gian

Có một số anh em hỏi:

Liệu loại công tắc dòng chảy điện tử này có dùng được tỏng môi trường nước thải, dầu nhớt hay sơn, chất lỏng dạng nến được không ?

Hoàn toàn được hết nha anh em. Tuy nhiên; vấn đề ở đâu là kỹ thuật lựa chọn đúng loại công tắc phát hiện dòng chảy mới được

Lý do là vì nếu nước thường; nước ro tinh khiết, nước cất…..Sử dụng loại thiết bị phát hiện dòng chảy kết cấu inox 316L thì rất bền.

Nhưng đối với môi trường nước thải công nghiệp chúng ta phải kiểm tra xem nước thải có nhiều chất axit hoá học ăn mòn hay không; Ok nếu có thì phải dùng loại công tắc dòng chảy chuyên dùng cho axit hoá chất thì nó mới bền

Ứng dụng công tắc dòng chảy điện tử dùng để làm gì

Nói nãy giờ vẫn chưa biết ứng dụng của mấy con công tắc dòng chảy thực ra dùng để làm gì !

Bản thân trên mỗi đường ống chất lỏng trong nhà máy hết 90% lúc nào chúng cũng chứa full chất lỏng nhưng ở dạng tĩnh. Do vậy lúc gắn loại công tắc dòng chảy điện tử vào tất nhiên không có vấn đề gì xảy ra

Nhưng một khi bơm kích hoạt làm cho chất lỏng trong đường ống ở trạng thái động; vận chuyển với một tốc độ nhất định thì lập tức thiết bị sẽ xuất ra một tín hiệu relay dưới dạng pnp. Mục đích để cảnh báo với người dùng trong đường ống hiện đang có dòng chảy lưu động

Đấy tóm gọn là chức năng của công tắc dòng chảy dùng để phát hiện dòng chất lỏng trong đường ống đang trong trạng thái động; có dòng chảy di chuyển

Tuy nhiên; một số trường hợp đường ống chứa hoàn toàn không có nước nhưng người ta vẫn gắn sensor dạng công tắc phát hiện dòng chảy nhằm mục đích; khi mà mưa xuống nước sẽ hoà quyện với chất lỏng dạng nước thải tạo thành dòng chảy di chuyển trong ống này

Các loại công tắc dòng chảy giá rẻ hiện nay

Dựa vào nhiều tiêu chí đánh giá chúng ta sẽ phân chia ra nhiều loại công tắc cảm biến dòng chảy khác nhau: Ví dụ như xét về tính năng nguồn cấp; các ứng dụng căn bản; xuất xứ sẽ có sensor dòng chảy loại tốt hoặc loại có độ chính xác thấp giá rẻ….

Dưới đây là một số loại công tắc cảm biến dòng chảy thông dụng:

• Công tắc dòng chảy loại cơ điều khiển bơm nước nước; bơm tăng áp
• Công tắc dòng chảy điện tử tín hiệu relay hoặc 4-20mA
• Sensor phát hiện dòng chảy nguồn 12v, 24v hoặc 220v
• Công tắc dòng chảy dinel, comac call
• Công tắc dòng chảy HFS-25
• Công tắc dòng chảy honeywell, potter, autosigma, awashi
• Cảm biến dòng chảy phi 21mm, 27mm, 34mm, 42mm
• Sensor phát hiện dòng chảy bằng sóng siêu âm

Cấu tạo công tắc cảm biến dòng chảy điện tử

Đối với công tắc dòng chảy điện tử chúng được tóm gọn cấu tạo gồm 4 bộ phận chính:

• Lớp vỏ bảo vệ được thiết kế nguyên khối inox 316L
• Que điện cực phát dung để cảm nhận dòng chảy chất lỏng với chiều dài 20mm hoặc 50mm
• Dây dẫn tính hiệu dòng chảy bao gồm 4 lõi trong đó có 2 lõi dây dùng để cấp nguồn nuôi; 2 loại dây xuất ra tiếp điểm thường đóng hoặc thường mở điều khiển bơm nước
• Lớp boar mạch chuyển đổi dòng chảy thành tín hiệu tuyến tính analog; hoặc tín hiệu công tắc cảm biến on/off

Phía trên công tắc dòng chảy được thiết kế thêm các đèn led báo hiệu có nước hoặc không; phần kết nối ren thông thường G1/2

Đối với cấu tạo ren cho công tắc dòng chảy anh em có thể chế được ví dụ như ren G1/4, ren G3/8, ren G3/4….

Giả sử đường ống DN100, DN500 thì công tắc dòng chảy que ngắn 20, 50mm thì làm sao đo ?

Đối với trường hợp này chúng ta làm một cái ống nối theo kích thước đường ống; rồi cho thiết bị đo dòng chảy nằm phía trong; cái que đo nằm bên ngoài là có thể ứng dụng tốt cho tất cả vấn vấn đề liên quan đến đường kính ống dẫn

Nguyên lý hoạt động của công tắc dòng chảy loại cơ

Với công tắc dòng chảy loại cơ thì nguyên lý hoạt động của nó như thế nào ?

Với công tắc dòng chảy loại cơ nó được thiết kế một tấm lá chắn có thể cử động được; Khi chúng ta cấp nguồn 220v vào sensor này bình thường không có dòng chảy tấm lá thép đứng yên tiếp điểm trong trạng thái thường đóng

Khi có dòng chảy làm cho lá thép inox của con công tắc chuyển động theo hướng dòng chảy; lúc lá thép di chuyển sẽ tác động vào lò xo cơ quan bên trong kích hoạt tiếp điểm thường đóng điều khiển bơm nước hoặc bơm cao áp. Khi ngưng dòng chảy lá thép sẽ trở lại vị trí ban đầu tạo nên tiếp điểm thường mở

Công tắc dòng chảy điện tử hoạt động dựa trên nguyên lý nào ?

Đối với công tắc dòng chảy loại điện tử thì nguyên lý hoạt động của nó dựa trên sự cảm nhận và so sánh của điện dung

Tức là như này; khi ta cấp nguồn cho cảm biến dòng chảy hoạt động

Lúc đưa vào vòi nước đã cài đặt thiết bị sẵn thì khi để cách xa vòi nước chảy cảm biến sẽ ở chế độ tiếp điểm mở xem như không có gì xảy ra

Khi cọc dò điện dung chạm vào vòi nước đang chảy lập tức đèn màu cam của cảm biến sáng; sau đó thiết bị sensor sẽ xuất ra 1 tiếp điểm thường đóng để điều khiển bơm hoặc van

Cách cài đặt công tắc dòng chảy dinel TFS-35N-11

Bất kỳ nhé ! Đối với dòng công tắc cảm biến dòng chảy của dinel thì cho dù là model tfs-35n-10 hay tfs-35n-11 chúng ta đều có một điểm chung là cài đặt.

Vấn đề cài đặt công tắc dòng chảy thể hiện việc kết hợp với cái bút từ nam châm; đơn giản chúng ta làm theo hướng dẫn sau:

Điểm đặc biệt của mấy loại công tắc dòng chảy điện tử chính là ngoài việc kiểm tra dòng chảy trong các đường ống ra; thì chính bản thân nó cũng giám sát được nhiệt độ chất lỏng ở từng khu vực hệ thống sản xuất khác nhau

Đối với cài đặt cảm biến phát hiện dòng chảy Min

Đầu tiên làm cho toàn bộ đường ống đầy chấy lỏng cái đã; rồi sau đó không bơm chất lỏng nữa để ngăn không cho dòng nước di chuyển trong đường ống

Cứ chờ thôi ! Chờ khoảng lúc cho dòng nước yên tĩnh hẳn; sau đó ta đặt bút từ vào ô tròn gần ký hiệu chữ T tầm 4-7 giây gì đó. Để ý lúc này đèn Led vàng sáng lên; đèn LED xanh cũng sáng hết 5 cái rồi tắt dần từng cái một

Tiếp đó; đèn vàng chốt hạ đã cài đặt thành công bằng một ký hiệu đơn giản đó là chớp chớp 3 lần; lúc này ta bỏ bút từ ra

=> Đấy mới chỉ hướng dẫn cài đặt cảm biến dòng chảy ở trạng thái on khi không có sự di chuyển của chất lỏng; hoặc xác nhận trạng thái 4mA khi không có dòng chảy

Cài đặt sensor dòng chảy max TFS-35N ra sao ?

Tiếp đến; chúng ta cài đặt công tắc off khi phát hiện dòng chảy bằng cách bơm nước vào để tạo nên dòng chảy lớn nhất. Tầm 20 giây thì bắt đầu đặt bút từ vào ô tròn gần chữ F tầm 4-7 giây đèn màu cam gần chỗ chữ F sẽ sáng; đồng thời mấy đèn xanh kia sáng hết và đèn xanh cũng lại tắt dần

Lúc này tín hiệu cài đặt công tắc dòng chảy thành công bằng 3 cái nhấp nháy đèn cam thể hiện. À ! Nếu có dòng chảy cảm biến sẽ kích off để ngưng dòng chảy; hoặc ra dòng 20mA thể hiện dòng chảy tuyến tính tối đa

Hướng dẫn cách lắp đặt công tắc cảm biến dòng chảy giá rẻ

Thực chất con sensor dòng chảy nào cũng đều có tính chất sai số. Tuy nhiên; để có độ chính xác cao hơn để tạo nên giá trị một con công tắc cảm biến dòng chảy loại tốt là điều có thể; nếu chúng ta nắm bắt được phương thức lắp đặt công tắc dòng chảy hiệu quả

Vậy câu hỏi đặt ra: Công tắc dòng chảy lắp ở đâu mới thích hợp ?

Thế câu hỏi đặt ra:

Trong khi lắp đặt công tắc dòng chảy điện tử có bước ren ngoài 21mm; mà phần ren cố định bên kỹ thuật sợ xì nước cũng thiết kế ren ngoài G1/2. Vậy nếu gặp trường hợp này ta phải làm như nào ?

Nếu đúng có trường hợp đó; anh emchir cần dùng cái ống măng sông loại 2 đầu ren trong G1/2 nối 2 bước ren kia lại là xong !

Vị trí lắp công tắc dòng chảy đo tốt nhất

Trên đường ống dẫn chúng ta có rất nhiều vị trí lắp loại thiết bị báo dòng chảy này !

Nhưng công tắc dòng chảy lắp ở đoạn thẳng của đường ống là tốt nhất. Đặc biệt là vị trí lắp sensor phát hiện dòng chảy phải cách đáy 1/4 đường kính ống dẫn

Ví dụ đường ống 60mm thì ta nên lắp loại công tắc dòng chảy tfs-35n-11; vì bản thân que cực cảm biến điện dung này nó dài 50mm rất phù hợp cho việc lắp đặt tại nhiều vị trí khác nhau

Ví trí lắp sensor phát hiện dòng chảy tốt nhất là tránh xa hoàn toàn nhiệt độ !

Ví dụ từ một yêu cầu của khách hàng:

Bên anh có bên anh còn công tắc dòng chảy kiểu điện từ không ạ !

Đường ống 25.4mm dùng đo nước tinh khiết

Khi tôi hỏi đến nhiệt độ nước thì bạn ấy bảo thường thì là nhiệt độ phòng; thi thoảng có CIP bằng nước nóng max 100oC. Trong khi tối đa con công tắc dòng chảy điện tử nó chỉ chịu được max 85oC thì khi lên tới 100 sao chịu nổi

Chính vì vậy; ta phải tìm một vị trí lắp cảm biến dòng chảy sao cho khi nhiệt độ nước nóng tăng lên nhưng khu vực lắp có nhiệt độ tăng thấp nhất

Công tắc dòng chảy lắp ở những vị trí tốt sẽ tăng tính hiệu quả chính xác trong việc giám sát dòng chảy; giả sử lắp vị trí nhiệt độ cao cảm biến sẽ bị nhiễu và đo không chuẩn hoặc bị hư hỏng

Cách kiểm tra công tắc dòng chảy sống hay chết

Bởi bản thân các con công tắc dòng chảy nó có 2 dạng on/off đóng ngắt điều khiển; hoặc tuyến tính 4-20mA

Nếu trường hợp là công tắc dòng chảy on/off chúng ta chỉ cần cấp nguồn điện cho nó ! Rồi sau đó đấu đầu output ra vào cái đèn báo theo cách đấu nối công tắc dòng chảy đã chỉ phía dưới

Khi có dòng chảy đèn không bật chứng tỏ công tắc dòng chảy hư. Nếu cẩn thận hơn nữa ta đưa bút từ vào cài đặt lại con sensor này một lần nữa rồi hãy đưa ra kết luận

Trường hợp sensor cảm biến dòng chảy đầu ra 4-20mA

Cũng cấp nguồn nuôi rồi cài đặt điểm min và điểm max tương ứng dòng ra lần lượt là 4mA và 20mA. Sau đó đưa sensor cảm biến vào đầu vòi nước đang chảy

Lấy bộ đo phát dòng test-4 kiểm tra tín hiệu 4-20ma của chân output từ cảm biến còn không. Nếu không có tín hiệu thì cảm biến hư hỏng. Việc kiểm tra công tắc dòng chảy đã hoàn tất

Cách đấu dây công tắc dòng chảy TFS-35N-10

Nhiều anh em còn lắn tăn việc dùng sơ đồ đấu nối công tắc dòng chảy nó dễ dàng không ? Nay mình sẽ chia sẻ luôn cái loại sensor phát hiện dòng chảy tfs-35n cực kỳ dễ đấu nối

Bản thân cảm biến tfs-35n nó có 4 đầu lõi dây thể hiện các màu: Nâu, đen, xanh và trắng

Trong đó; dây màu nâu chúng ta cấp vào chân dương nguồn 24V và dây màu xanh cấp vào chân âm nguồn 24V

Dây màu đen thể hiện đầu ra output tiếp điểm điện đảm nhận nhệm vụ đóng ngắt tiếp điểm khi phát hiện dòng chảy đi qua sensor cảm biến

Dây màu trắng là tiếp điểm điện điều khiển nhiệt độ chất lỏng chứa trong ống

Ví dụ sơ đồ đấu nối sensor dòng chảy tfs-35n với đèn led

Đề bài cần một cảm biến kiểm tra dòng chảy axit hoá chất trong đường ống. Nếu phát hiện có dòng chảy chất lỏng liền cho bơm hút ra

• Cũng dây xanh và dây nâu lần lượt cấp vào chân + và chân – nguồn 24V
• Sau đó; lấy dây đen của cảm biến đấu với một đầu dây của đèn led
• Đầu dây còn lại của đèn led chúng ta đấu vào chân – thứ 2 của nguồn 24v
• Tới đây; đã xong việc đấu dây công tắc dòng chảy với đèn led báo hiệu. Ta chỉ cần cấp nguồn; cài đặt như hướng dẫn phía trên rồi đưa vào vòi nước là đèn sẽ sáng thôi

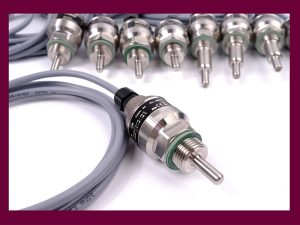

Công tắc dòng chảy pccc có kiểm định không ?

Ở việt nam hiện nay ! Việc kiểm định công tắc cảm biến dòng chảy là hoàn toàn không thể. Đặc biệt là mấy con sensor phát hiện dòng chảy lắp trong các khu vực phòng cháy chữa cháy pccc; liên quan đến nhà nước thì hầu hết 99% đều yêu cầu có giấy kiểm định

Việc kiểm định cũng đúng; vì cho chúng ta biết công tắc phát hiện dòng chảy đo có chính xác hay không. Nhưng thiết bị ở việt nam tại các trung tâm đối với trường hợp này chỉ có thể hiệu chuẩn; và cấp giấy hiệu chuẩn cảm biến cho chúng ta mà thôi

Nếu sợ hàng giả chúng ta nên yêu cầu bản chính CO phòng thương mại đi kèm với công tắc cảm biến dòng chảy TFS-35n của dinel. Thì chắc chắn 100% hàng sản xuất chính hãng tại nước này; do nhà phân phối chính của biệt nam cung cấp
